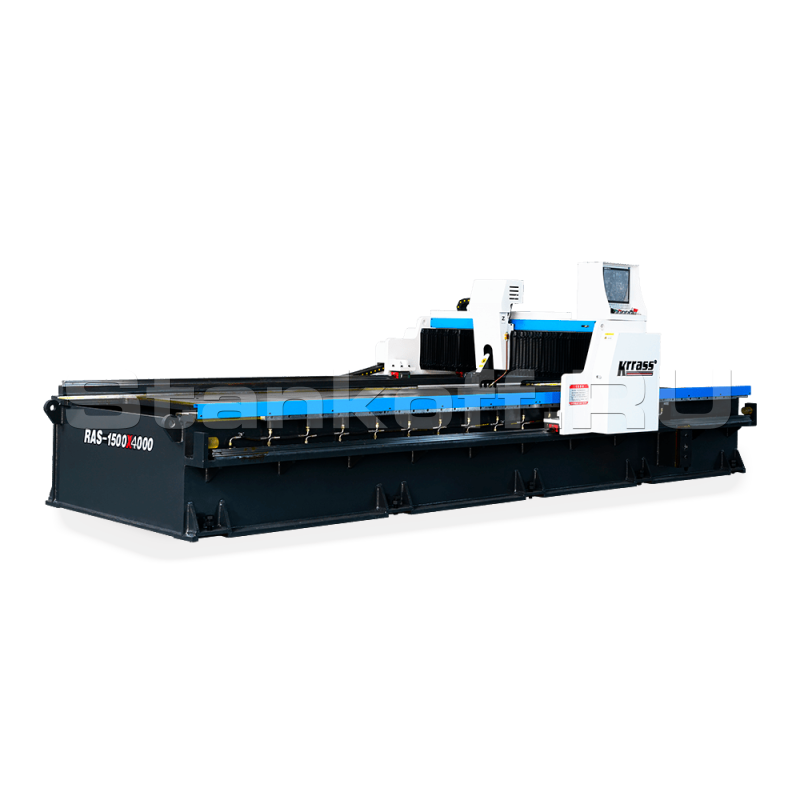

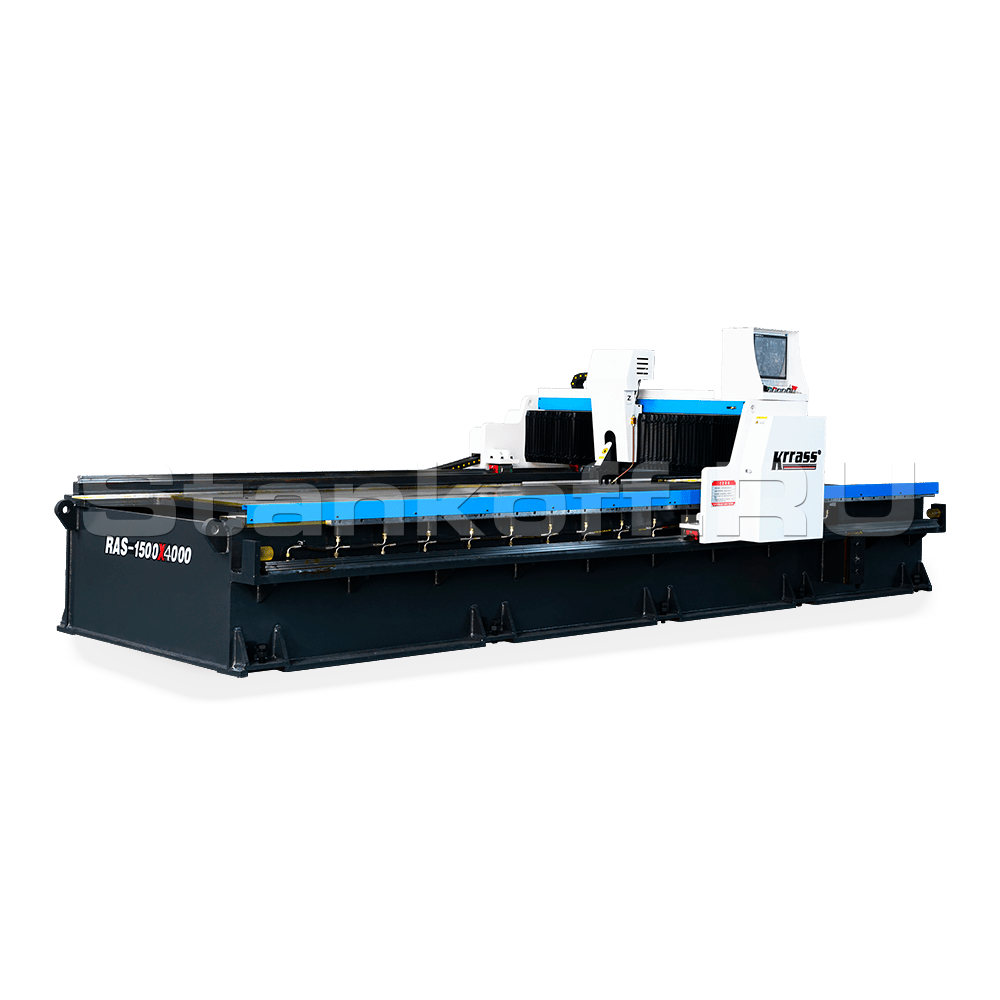

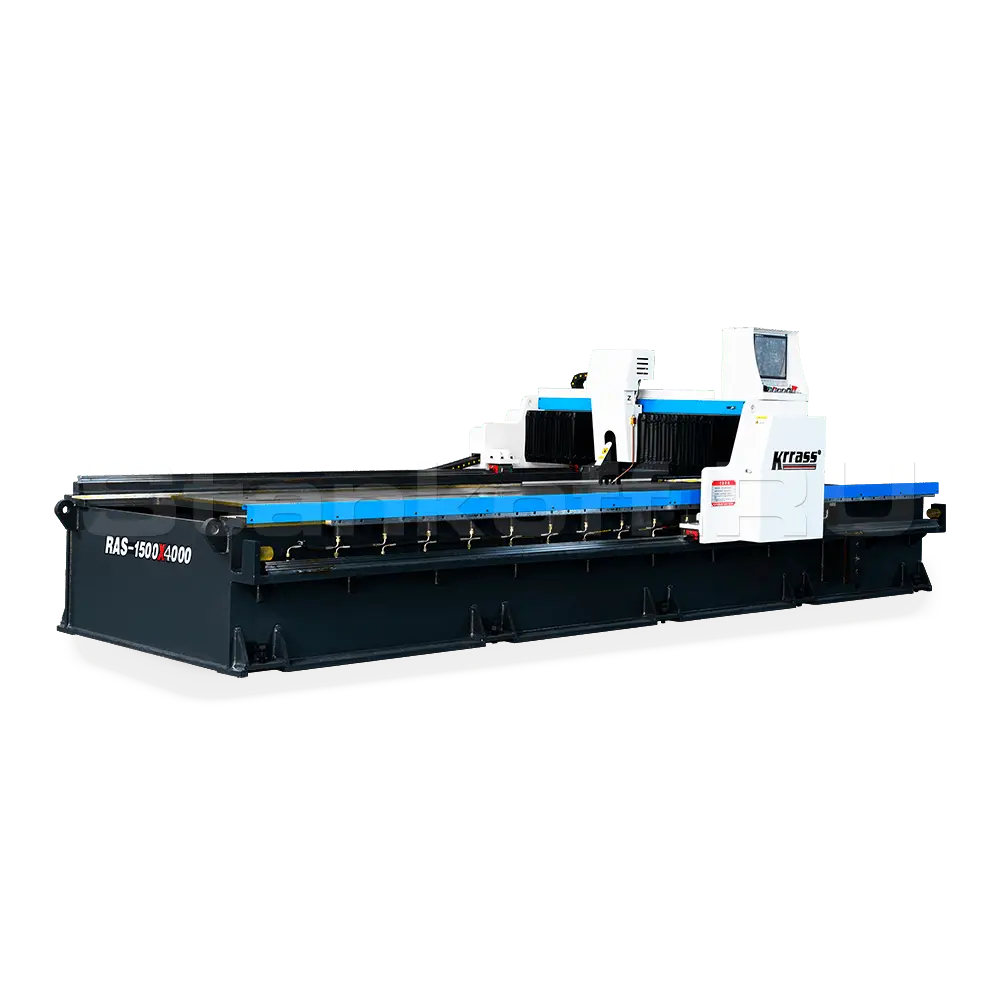

Горизонтальный станок для обработки V-образных канавок RAS-1500x4000
Краткие характеристики
- Артикул
- RAS-1500x4000
- Размеры обрабатываемого листа, мм
- 4000 × 1500
- Минимальная толщина листа, мм
- 0,5
- Максимальная толщина листа, мм
- 6
- Минимальное расстояние от края листа до линии паза, мм
- 8
- Максимальная глубина обработки материала (один проход), мм
- 0,8
Модели серии
Все товары
Конструктив
Горизонтальный станок RAS-1500x4000 предназначен для высокоточной обработки листового материала и формирования V- и U-образных канавок. Подъём и опускание ножа (ось Z) также контролируется сервомотором, что обеспечивает ровную и аккуратную канавку. Гидравлический зажим передней и задней системы фиксирует лист без деформации, а встроенная система охлаждения гарантирует длительный срок службы инструмента и стабильное качество обработки.Прочная и долговечная конструкция
- Рабочий стол и станина выполнены из стали Q345/Q235, что обеспечивает высокую жесткость и устойчивость.
- Равномерная резка V-канавок.Четыре ножа распределяют нагрузку равномерно, снижая деформацию заготовки.
- Простое управление и мониторинг. CNC-программа с клавиатурой, регулировка скорости резки, дисплей для контроля процесса и сигнализация о неисправностях.
Комплектующие
| Система управления | Easycat (Тайвань) |
| Сервомотор | Easycat (Тайвань) |
| Сервопривод | Easycat (Тайвань) |
| Редуктор | AMD (Тайвань) |
| ШВП | AMD (Тайвань) |
| Линейные направляющие | HIWIN (Тайвань) |
| Подшипники | NSK (Япония) |
| Фреза для канавки | SECO (Швеция) |
| Электрические элементы | Schneider (Франция) |
| Шестерная-рейка | YYC (Тайвань) |
Конструктивные особенности

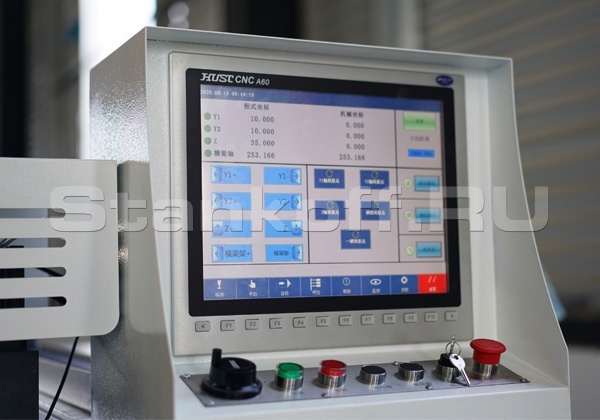

Система управления
• 15-дюймовый сенсорный дисплей для удобного контроля и управления процессом.
• Время отклика при ускорении и замедлении: 0,5 мкс.
• Функция возврата для безопасного восстановления в случае сбоя.
• Функция прерывания PLC: время сканирования фиксировано — 10 мс, предотвращает столкновения и аварийные ситуации.
• Для работы достаточно использовать клавиатуру и процессор, чтобы ввести данные и выполнить обработку канавки.
• Регулировка скорости резки поворотным регулятором в зависимости от материала облегчает работу оператору.
• Мониторинг процесса через дисплей: при возникновении неисправности станка на экране выводится сигнал тревоги, что упрощает диагностику и ремонт.
• Время отклика при ускорении и замедлении: 0,5 мкс.
• Функция возврата для безопасного восстановления в случае сбоя.
• Функция прерывания PLC: время сканирования фиксировано — 10 мс, предотвращает столкновения и аварийные ситуации.
• Для работы достаточно использовать клавиатуру и процессор, чтобы ввести данные и выполнить обработку канавки.
• Регулировка скорости резки поворотным регулятором в зависимости от материала облегчает работу оператору.
• Мониторинг процесса через дисплей: при возникновении неисправности станка на экране выводится сигнал тревоги, что упрощает диагностику и ремонт.

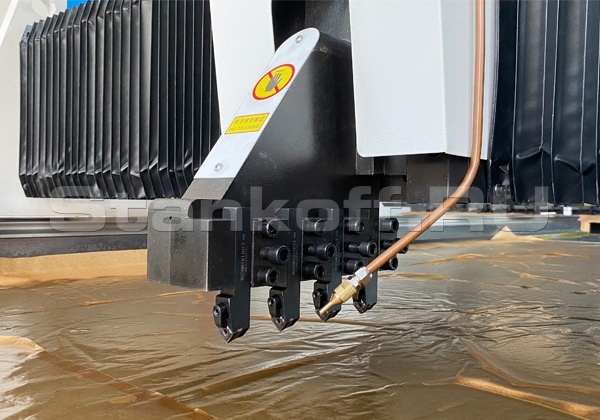

Держатель ножа
Устройство перемещения держателя ножа оснащено шарико-винтовыми передачами SFSR и QR, обеспечивая высокую точность позиционирования. Станок использует четыре ножа, что позволяет равномерно распределять нагрузку при резке и снижает деформацию заготовки. Импортные лезвия гарантируют долгий срок службы инструмента.

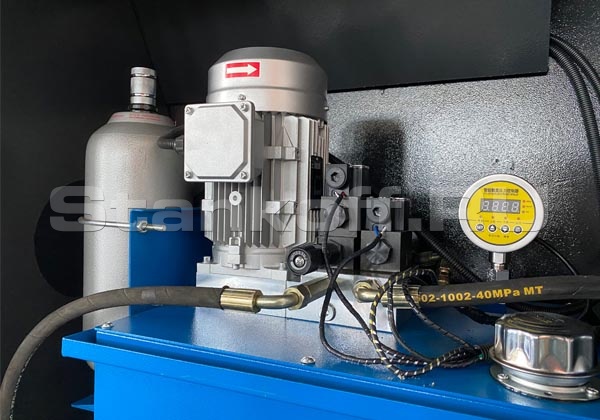

Гидравлическая система
Гидравлические клапаны и насос производителя YUKEN (Япония)

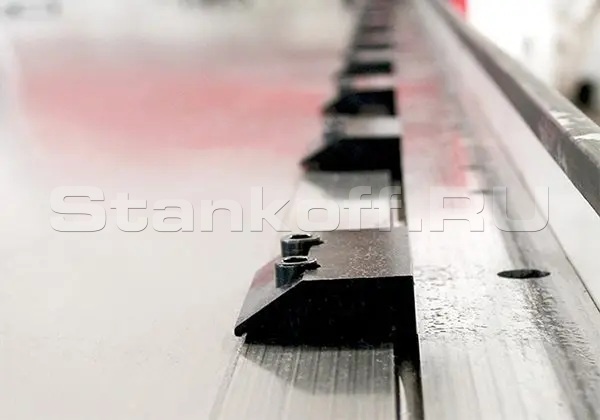

Зажимы листа
Фиксация заготовки на рабочем столе.

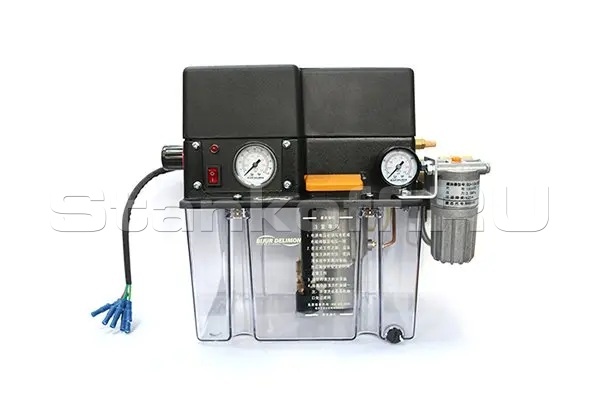

Автоматическая система смазки
Обеспечивает централизованную своевременную смазку по основным движущимся элементам.

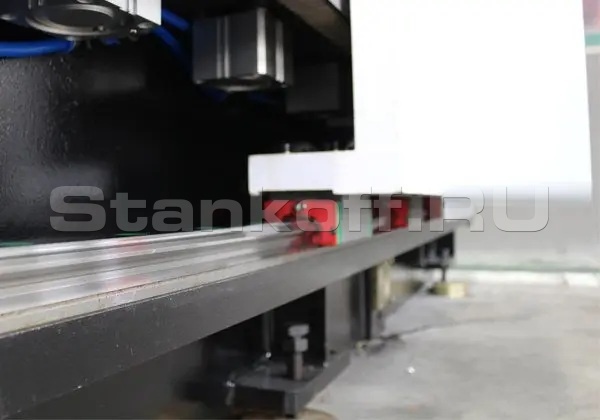

Линейные направляющие HIWIN
Используются для перемещения держателя ножа, рабочего стола или поперечной балки.

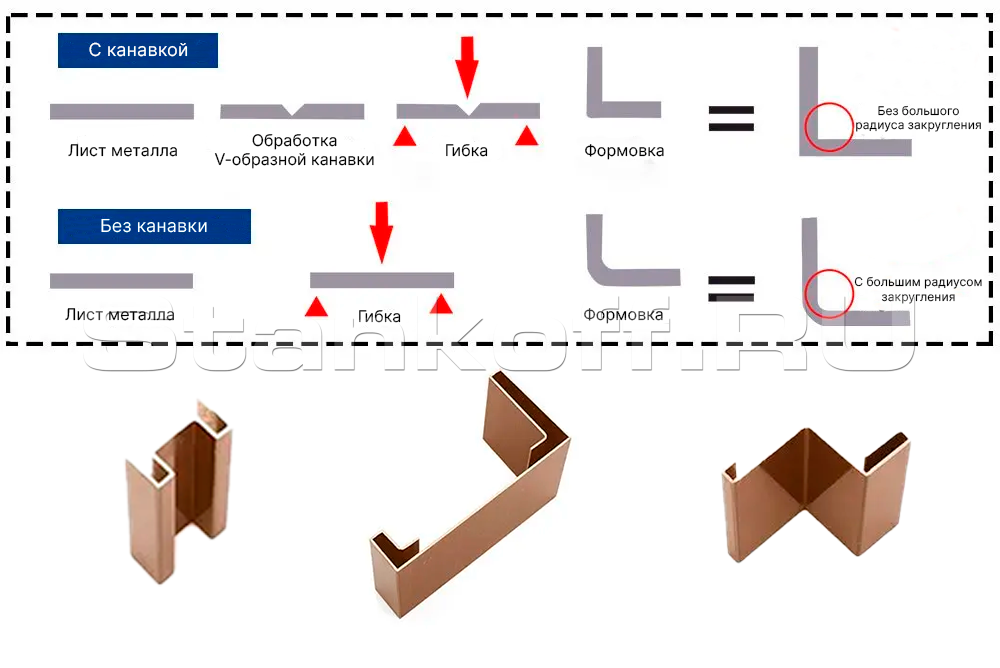

Образец гибки
Характеристики
| Размеры обрабатываемого листа, мм | 4000 × 1500 |
| Минимальная толщина листа, мм | 0,5 |
| Максимальная толщина листа, мм | 6 |
| Минимальное расстояние от края листа до линии паза, мм | 8 |
| Максимальная глубина обработки материала (один проход), мм | 0,8 |
| Максимальная глубина паза, мм | 2,5 |
| Максимальная скорость резания, м/мин | 90 |
| Минимальный шаг по оси X, мм | 0,01 |
| Минимальный шаг по оси Y, мм | 0,01 |
| Минимальный шаг по оси Z, мм | 0,01 |
| Точность позиционирования по оси X, мм | ±0,05 |
| Точность позиционирования по оси Y, мм | ±0,05 |
| Точность позиционирования по оси Z, мм | ±0,03 |
| Мощность двигателя по оси X1-X2, кВт | 1-1 |
| Мощность двигателя по оси Y, кВт | 5,5 |
| Мощность двигателя оси Z, кВт | 1 |
| Плоскостность рабочего стола, мм | ±0,03 |
| Отклонение плоскостности стола, мм | ±0,02 |
| Количество установленных твердосплавных ножей, шт | 4 |
| Мощность гидравлической системы, кВт | 1,5 |
| Объем гидравлического бака, л | 8 |
| Рабочее давление, МПа | 10 |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 6000 × 2750 × 1800 |
| Вес, кг | 10000 |
Пока нет отзывов об этом товаре. Будьте первым.
Оставить свой отзыв
Ваш отзыв поможет другим сделать выбор. Спасибо, что делитесь опытом!
Вопросов пока нет. Будьте первым!
Задать вопрос
Есть вопросы по RAS-1500x4000?
Предыдущий товар
Горизонтальный станок для обработки V-образных канавок RAS-1250x4000
Следующий товар

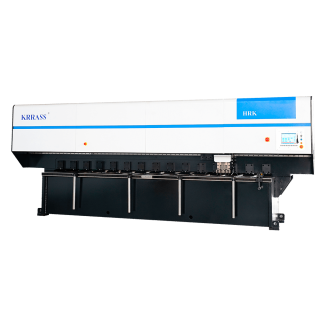

Вертикальный станок для обработки V-образных канавок с ЧПУ HRK-1500x6000
