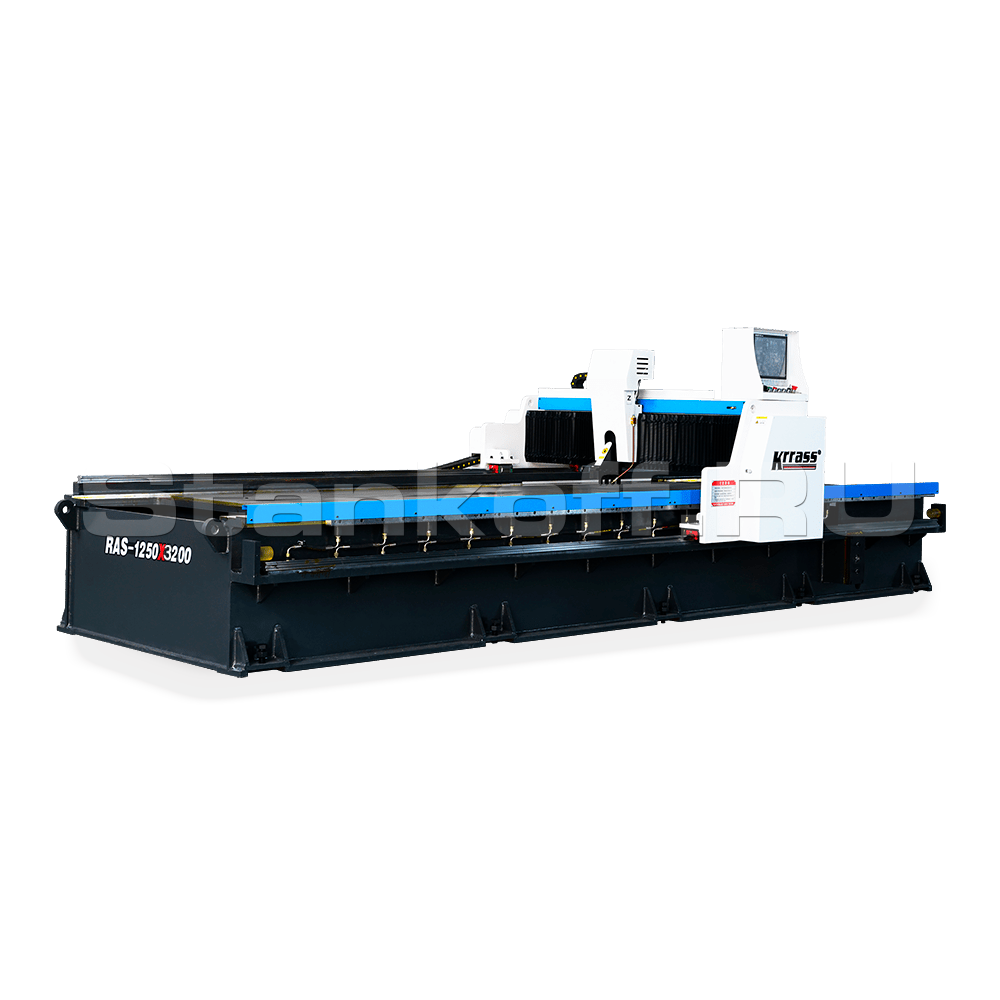

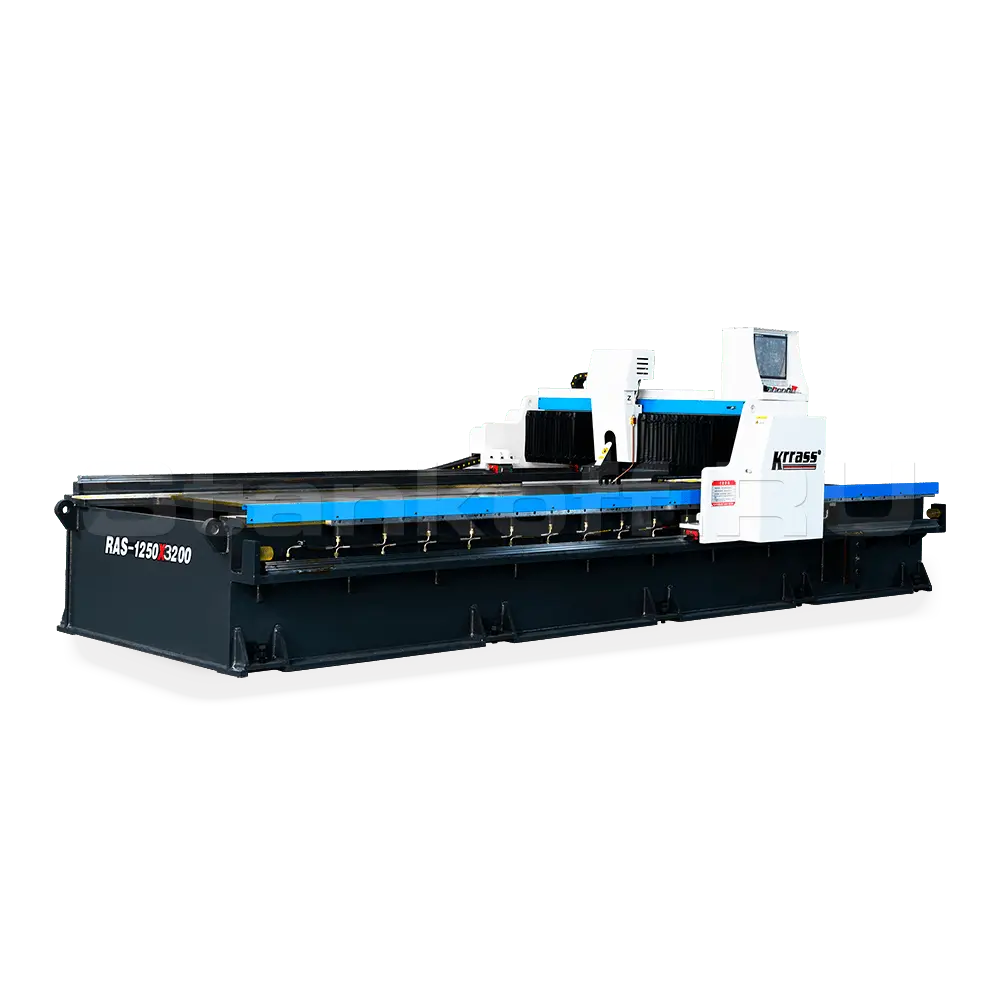

Горизонтальный станок для обработки V-образных канавок RAS-1250x3200

Name: Горизонтальный станок для обработки V-образных канавок RAS-1250x3200
Brand: KRRASS
Price: 3467003 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

KRRASS (Китай)

Краткие характеристики

Артикул: RAS-1250x3200
Размеры обрабатываемого листа, мм: 3200 × 1250
Минимальная толщина листа, мм: 0,5
Максимальная толщина листа, мм: 6
Минимальное расстояние от края листа до линии паза, мм: 8
Максимальная глубина паза, мм: 0,8-2,5

Все характеристики

Модели серии

Все товары

RAS-1250x4000

RAS-1500x3200

RAS-1500x4000

RAS-1500x6000

3 467 003 ₽

Под заказ • от 30 дней

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Горизонтальный станок RAS-1250x3200 предназначен для высокоточной обработки листового материала и формирования V- и U-образных канавок. Подъём и опускание ножа (ось Z) также контролируется сервомотором, что обеспечивает ровную и аккуратную канавку. Гидравлический зажим передней и задней системы фиксирует лист без деформации, а встроенная система охлаждения гарантирует длительный срок службы инструмента и стабильное качество обработки.Прочная и долговечная конструкция

Рабочий стол и станина выполнены из стали Q345/Q235, что обеспечивает высокую жесткость и устойчивость.
Равномерная резка V-канавок.Четыре ножа распределяют нагрузку равномерно, снижая деформацию заготовки.
Простое управление и мониторинг. CNC-программа с клавиатурой, регулировка скорости резки, дисплей для контроля процесса и сигнализация о неисправностях.

Комплектующие

Система управления	Easycat (Тайвань)
Сервомотор	Easycat (Тайвань)
Сервопривод	Easycat (Тайвань)
Редуктор	AMD (Тайвань)
ШВП	AMD (Тайвань)
Линейные направляющие	HIWIN (Тайвань)
Подшипники	NSK (Япония)
Фреза для канавки	SECO (Швеция)
Электрические элементы	Schneider (Франция)
Шестерная-рейка	YYC (Тайвань)

Конструктивные особенности

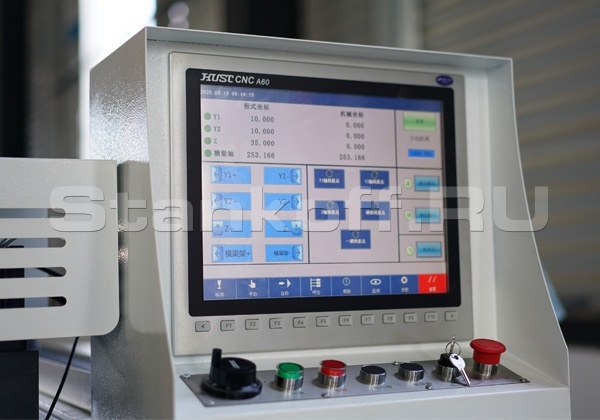

Система управления

• 15-дюймовый сенсорный дисплей для удобного контроля и управления процессом.
• Время отклика при ускорении и замедлении: 0,5 мкс.
• Функция возврата для безопасного восстановления в случае сбоя.
• Функция прерывания PLC: время сканирования фиксировано — 10 мс, предотвращает столкновения и аварийные ситуации.
• Для работы достаточно использовать клавиатуру и процессор, чтобы ввести данные и выполнить обработку канавки.
• Регулировка скорости резки поворотным регулятором в зависимости от материала облегчает работу оператору.
• Мониторинг процесса через дисплей: при возникновении неисправности станка на экране выводится сигнал тревоги, что упрощает диагностику и ремонт.

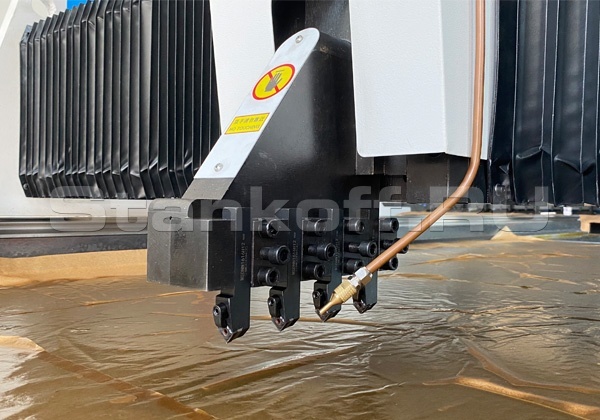

Держатель ножа

Устройство перемещения держателя ножа оснащено шарико-винтовыми передачами SFSR и QR, обеспечивая высокую точность позиционирования. Станок использует четыре ножа, что позволяет равномерно распределять нагрузку при резке и снижает деформацию заготовки. Импортные лезвия гарантируют долгий срок службы инструмента.

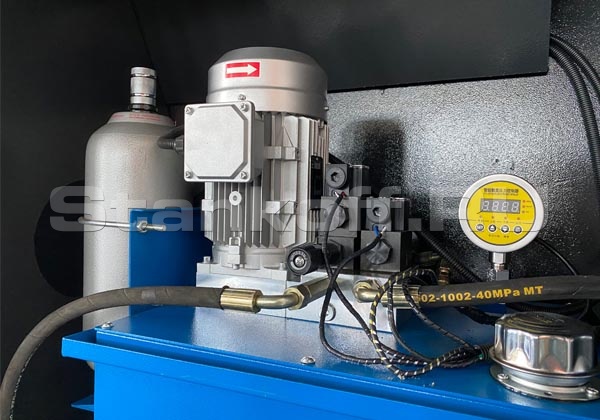

Гидравлическая система

Гидравлические клапаны и насос производителя YUKEN (Япония)

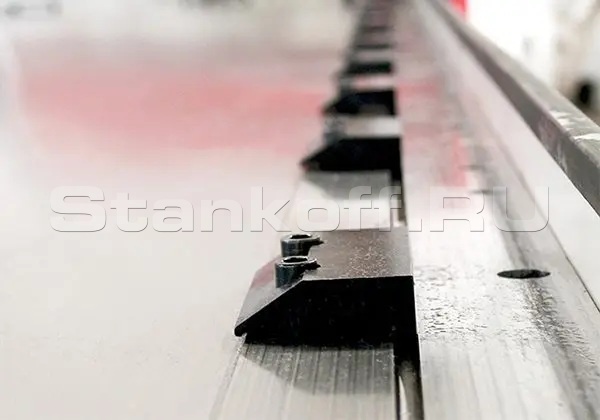

Зажимы листа

Фиксация заготовки на рабочем столе.

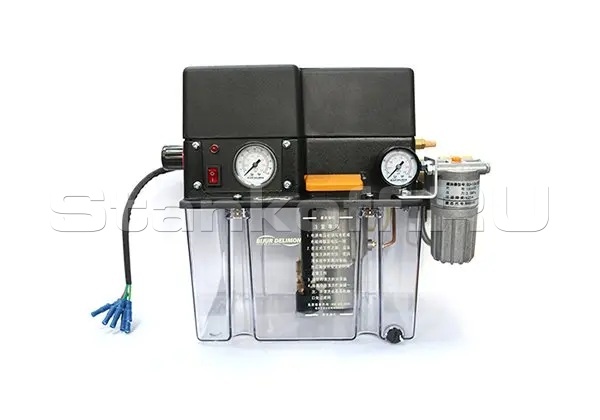

Автоматическая система смазки

Обеспечивает централизованную своевременную смазку по основным движущимся элементам.

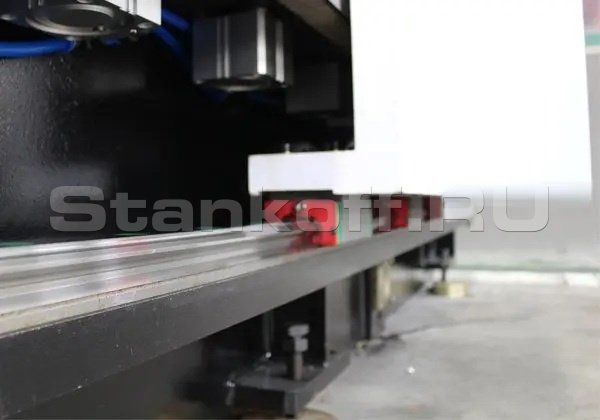

Линейные направляющие HIWIN

Используются для перемещения держателя ножа, рабочего стола или поперечной балки.

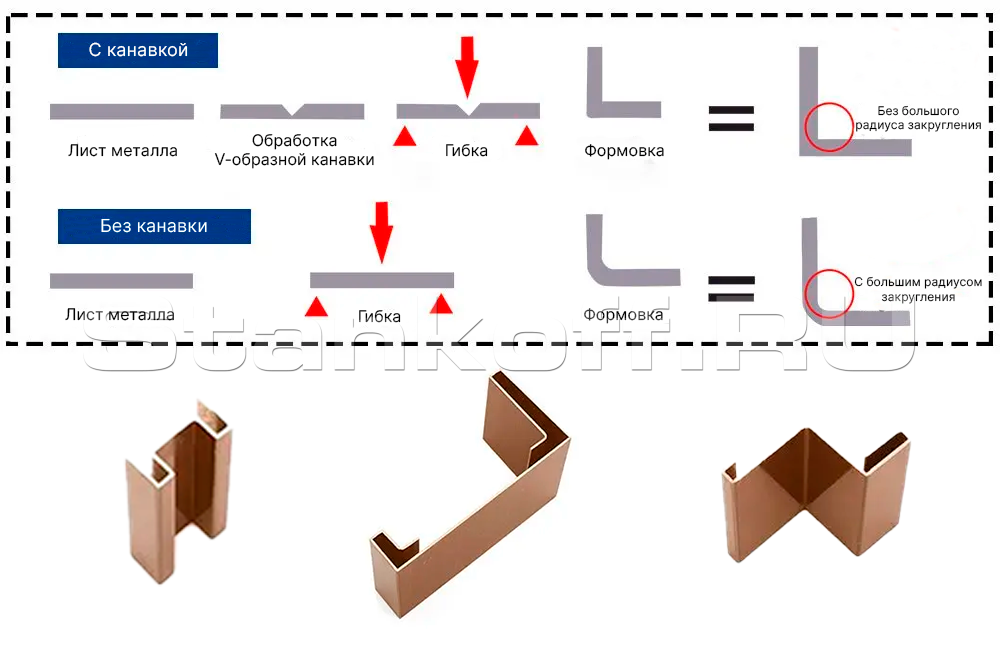

Образец гибки

Характеристики

Размеры обрабатываемого листа, мм	3200 × 1250
Минимальная толщина листа, мм	0,5
Максимальная толщина листа, мм	6
Минимальное расстояние от края листа до линии паза, мм	8
Максимальная глубина паза, мм	0,8-2,5
Максимальная скорость резания, м/мин	90
Минимальный шаг по оси X, мм	0,01
Минимальный шаг по оси Y, мм	0,01
Минимальный шаг по оси Z, мм	0,01
Точность позиционирования по оси X, мм	±0,05
Точность позиционирования по оси Y, мм	±0,05
Точность позиционирования по оси Z, мм	±0,03
Мощность двигателя по оси X1-X2, кВт	1-1
Мощность двигателя по оси Y, кВт	5,5
Мощность двигателя оси Z, кВт	1
Плоскостность рабочего стола, мм	±0,03
Отклонение плоскостности стола, мм	±0,02
Количество установленных твердосплавных ножей, шт	4
Мощность гидравлической системы, кВт	1,5
Объем гидравлического бака, л	8
Рабочее давление, МПа	10
Габаритные параметры
Габаритные размеры станка, мм	5200 × 2500 × 1800
Вес, кг	8000
