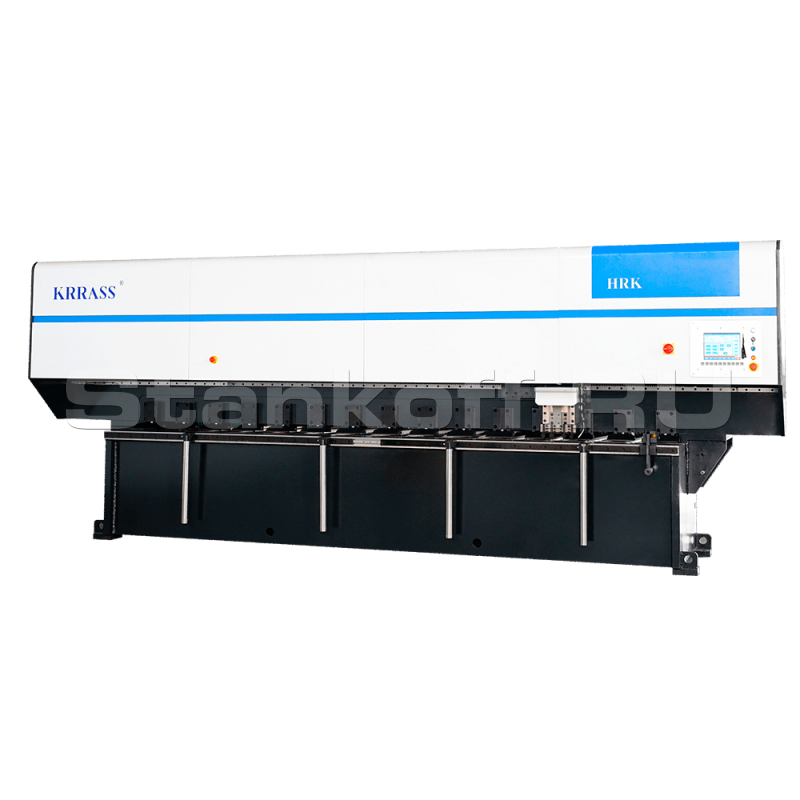

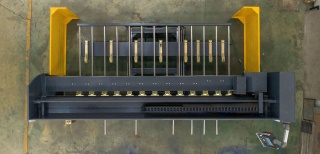

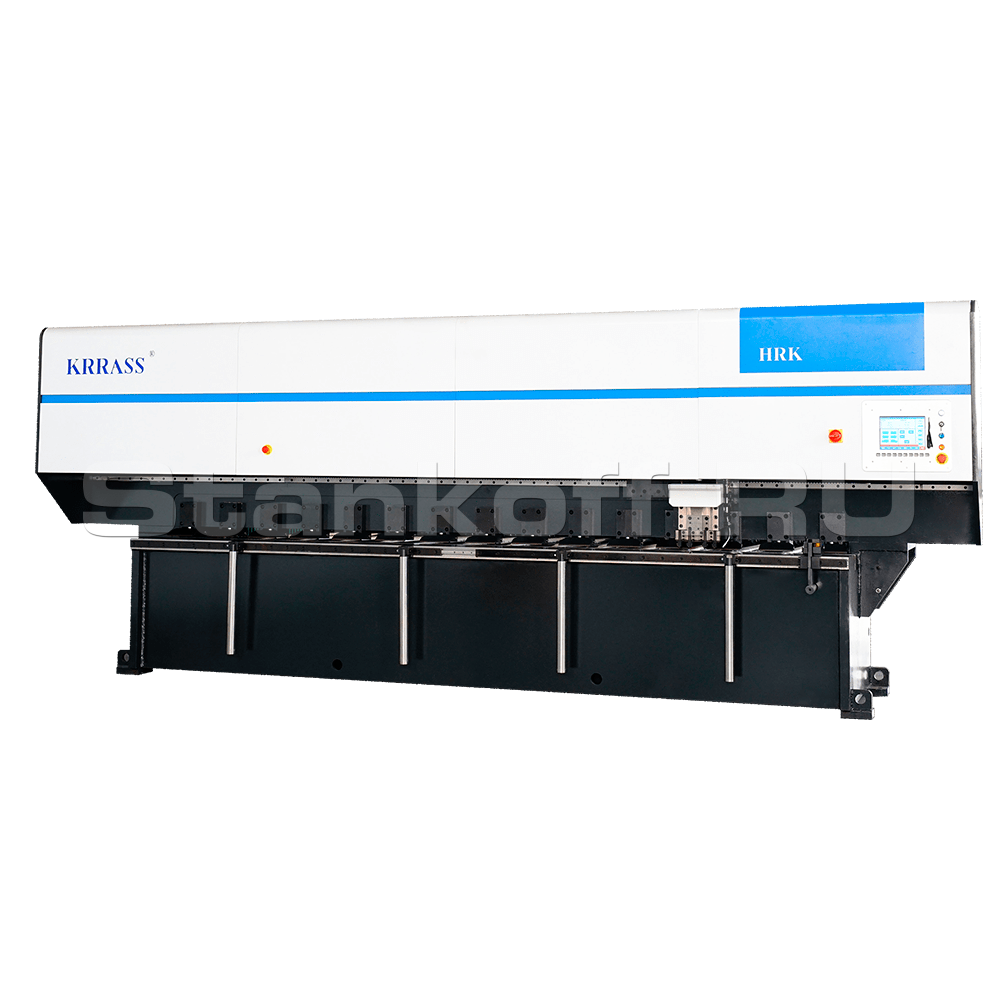

Вертикальный станок для обработки V-образных канавок с ЧПУ HRK-1250x3200
/ 9
Краткие характеристики
- Артикул
- HRK-1250x3200
- Размеры обрабатываемого листа, мм
- 1250 × 3200
- Минимальная толщина листа, мм
- 0,4
- Максимальная толщина листа, мм
- 6
- Максимальная глубина обработки материала (один проход), мм
- 1
- Максимальная глубина паза, мм
- 3
Модели серии
Все товары
Конструктив
Вертикальный станок для обработки V-образных канавок HRK предназначен для фрезерования V-образных пазов по линии будущего гиба листового металла. Технология позволяет получать изделия с высокой точностью геометрии, минимальным радиусом гиба и безупречным внешним видом. Оптимально подходит для производства архитектурных, фасадных и декоративных конструкций.
Задняя упорная планка (ось Y) оснащена сервомотором, шарико-винтовой передачей и линейными направляющими, а гидравлический зажим обеспечивает точное движение листа вперед/назад. Резка V-образного канала вдоль верхней балки (ось X) выполняется через инверторный редукторный мотор с регулируемой скоростью, подъём и опускание держателя лезвия (ось Z) управляются сервомотором для высокой точности. Гидравлическая передняя система зажима и система охлаждения распылением обеспечивают ровную и гладкую канавку.
Особенности
- Улучшенная конструкция
- Сочетает все преимущества традиционных V-образных фрезеров
- Внедрены передовые международные технологии резки
- Соответствует потребностям отечественных заказчиков
- Автоматическая подача листа и высокая точность
- Автоматическая структура подачи с задним упором
- Фиксированные балки и сменный рабочий стол исключают деформацию поверхности
- Плоскостность рабочего стола ±0,03 мм повышает точность резки
- Долговечность стола
- Изготовлен из инструментальной углеродистой стали с твердостью HRC55-60
- Минимальный износ поверхности и двустороннее использование
- Устраняет деформацию из-за высокой твердости поверхности
- Повышенная производительность
- Мощный мотор
- Два высокоскоростных четырёхсплавных резца
- Эффективность резки в 5 раз выше, чем у традиционных моделей
- Современное решение для обработки V-образных канавок
Комплектующие
| Система управления | Easycat (Тайвань) |
| Сервомотор | Easycat (Тайвань) |
| Сервопривод | Easycat (Тайвань) |
| Редуктор | AMD (Тайвань) |
| ШВП | AMD (Тайвань) |
| Линейные направляющие | HIWIN (Тайвань) |
| Подшипники | NSK (Япония) |
| Фреза для канавки | SECO (Швеция) |
| Электрические элементы | Schneider (Франция) |
| Кабель питания | lGUS (Германия) |
| Шестерная-рейка | YYC (Тайвань) |
Конструктивные особенности

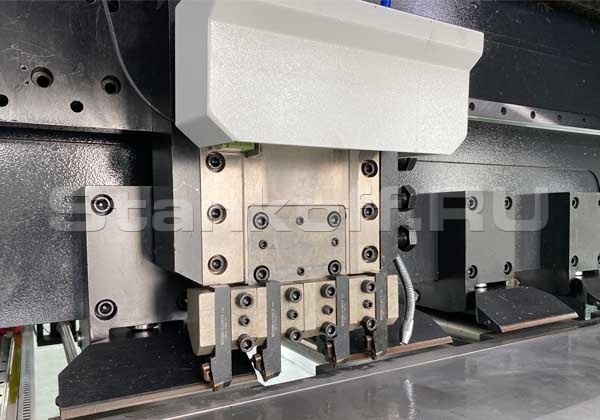

Держатель ножа
Держатель ножа оснащён сервоприводом, обеспечивающим высокий крутящий момент, быструю динамику разгона и торможения, точное позиционирование и высокую производительность при обработке.

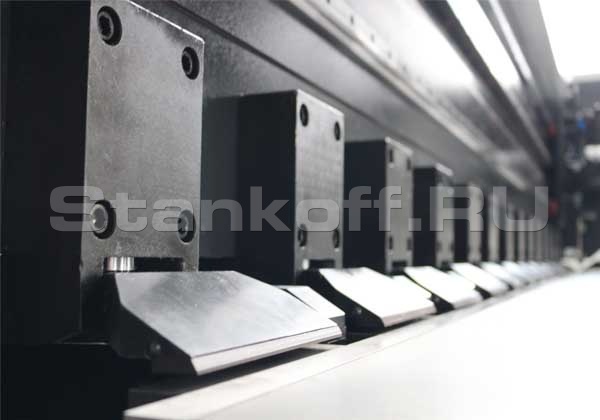

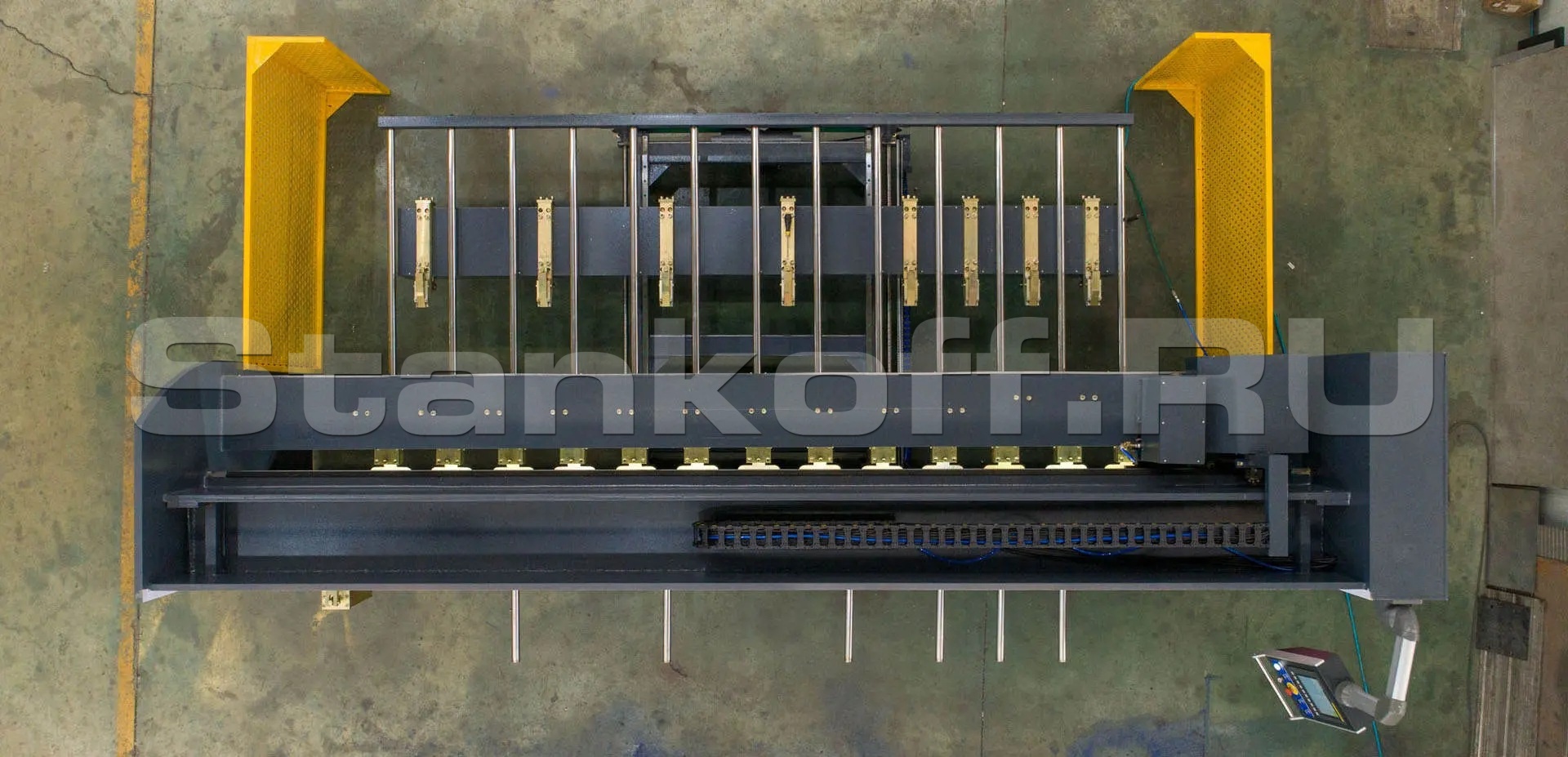

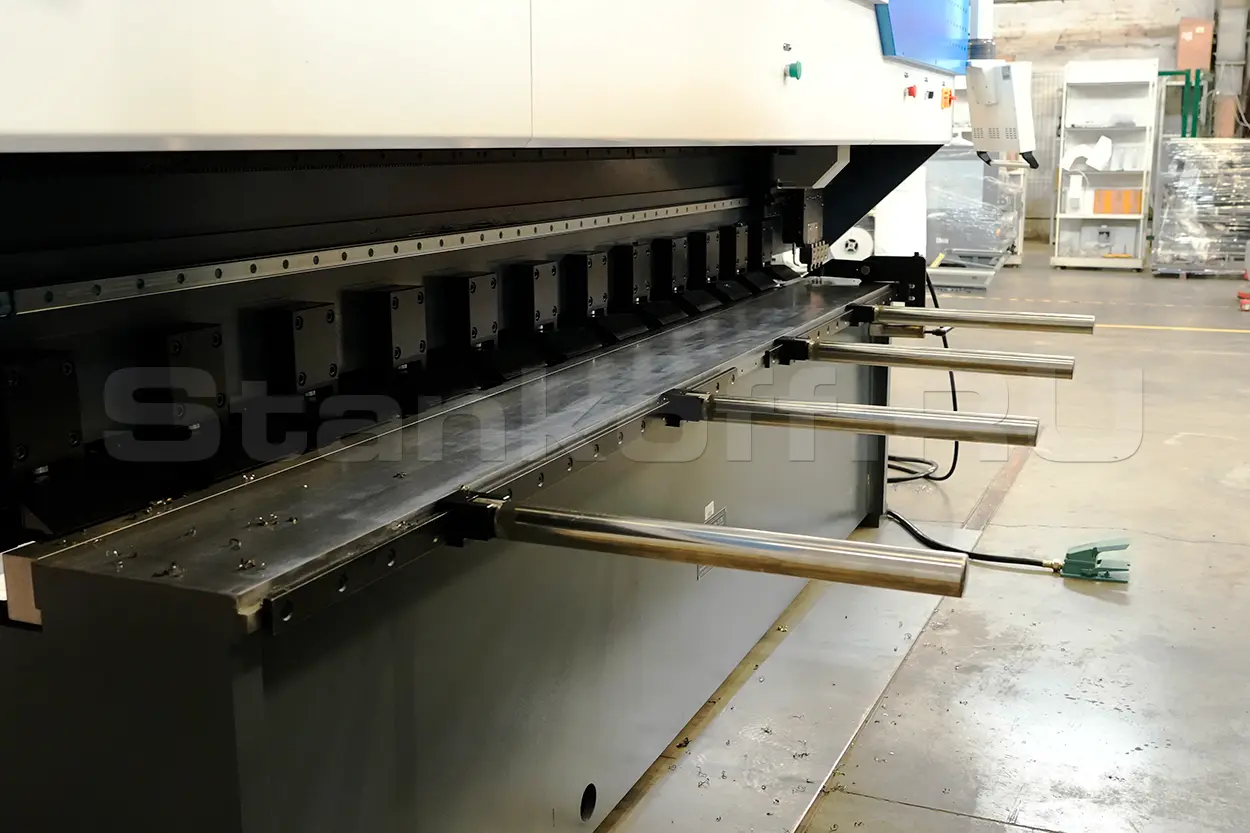

Зажимы листа

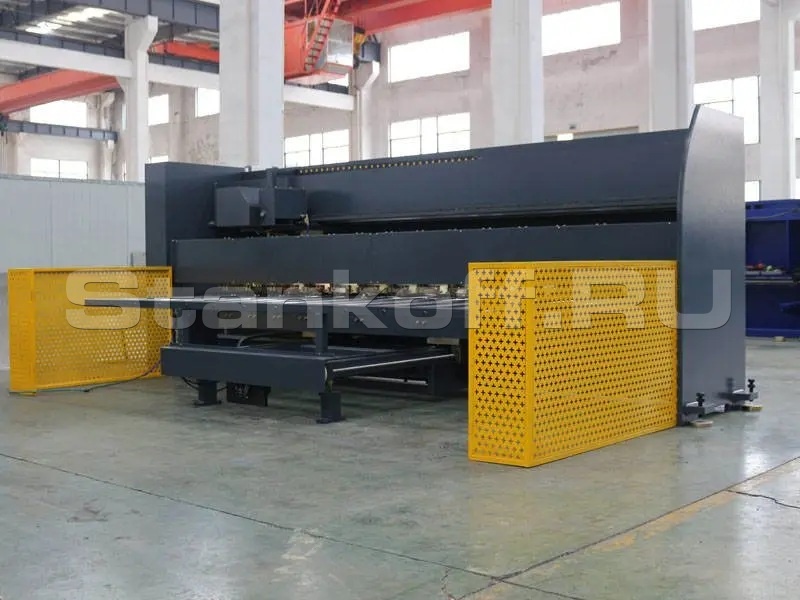

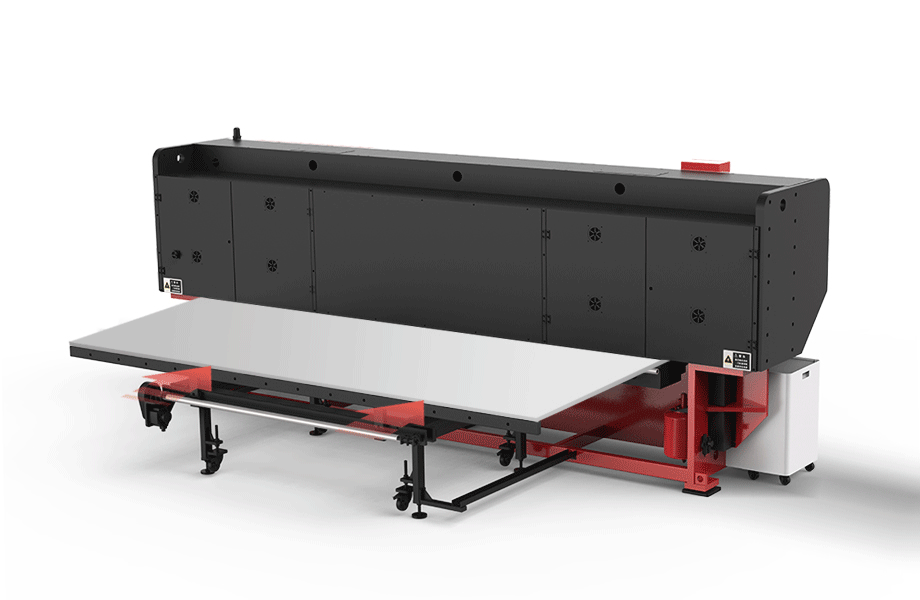

Задние упоры
Повышает удобство работы с заготовками, выполнен в виде стола, который крепится к задней части листогибочного станка.

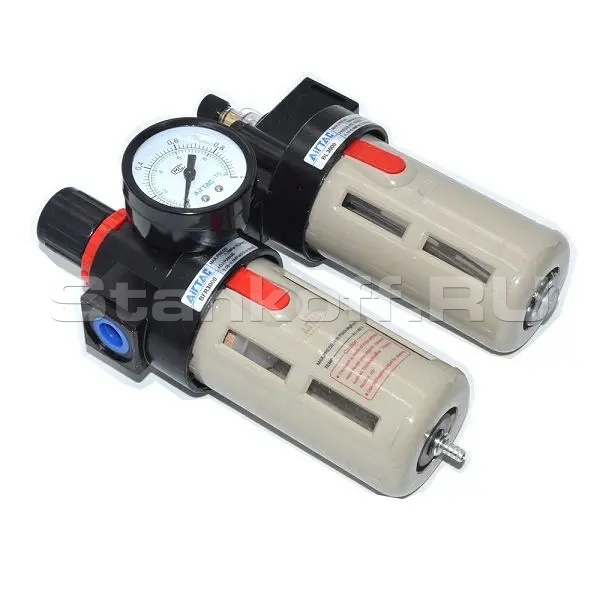

Фильтр-регулятор воздуха AirTAC
Корпус выполнен из литого металла, что обеспечивает высокую стойкость к внешним воздействиям, старению и позволяет использовать устройство в уличных условиях.
Конструкция предотвращает отказ при высоком давлении воздуха и исключает проблемы, характерные для пластиковых узлов в аналогичных системах.
Конструкция предотвращает отказ при высоком давлении воздуха и исключает проблемы, характерные для пластиковых узлов в аналогичных системах.
Линейные направляющие Hiwin
Использование линейных направляющих Hiwin обеспечивает высокую точность позиционирования и стабильность хода узлов станка. Конструкция направляющих допускает компенсацию микропогрешностей при установке по высоте, что повышает общую точность и надёжность оборудования.

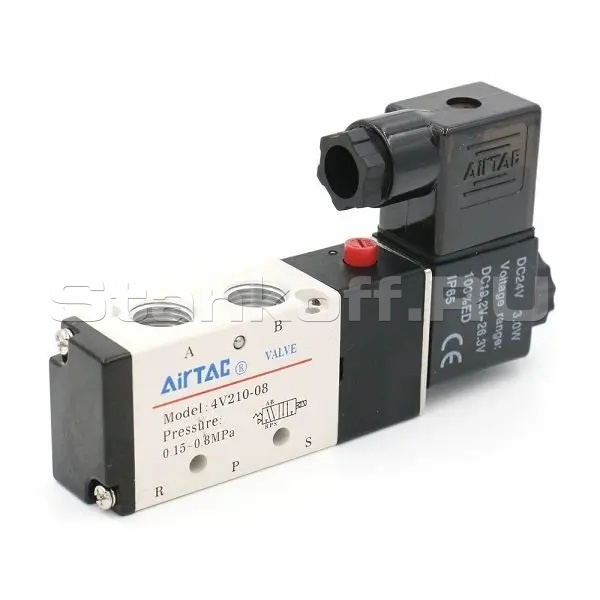

Пневмоклапаны
Прецизионные пневмоклапаны со скользящей колонной системой, высокой герметичностью и чувствительным откликом.
Низкое сопротивление трения, минимальное давление срабатывания, долговечный ресурс, отсутствие необходимости смазки. Возможна модульная установка клапанных блоков для экономии места.
Низкое сопротивление трения, минимальное давление срабатывания, долговечный ресурс, отсутствие необходимости смазки. Возможна модульная установка клапанных блоков для экономии места.

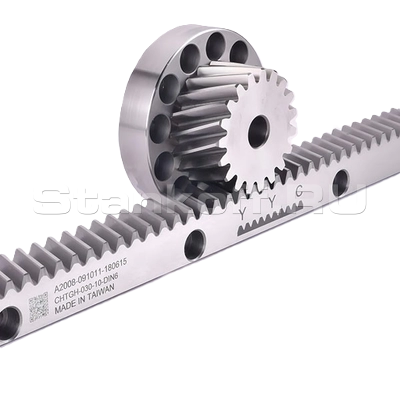

Зубчатая шестерня-рейка
Используется высокоточная шестерня-рейка YYC для обеспечения точного позиционирования, высокой жёсткости привода и стабильной работы при нагрузках. Обеспечивает долговечность системы линейного перемещения и сохранение точности в процессе эксплуатации.

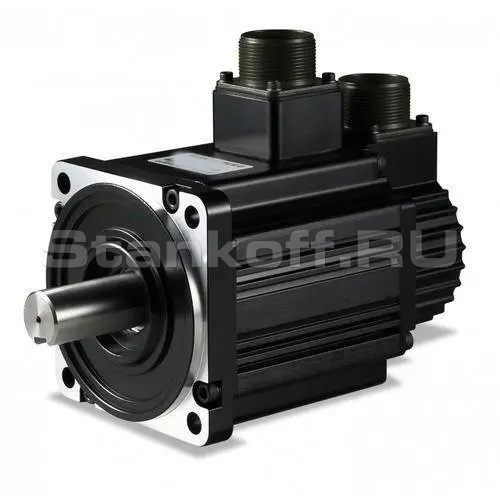

Серводвигатель
Поддерживает интеграцию с системами автоматизации и ПО ЧПУ, обеспечивая высокодинамичное многокоординатное управление. Отличаются стабильной работой, точным позиционированием и высокой отзывчивостью при сложных траекториях движения.

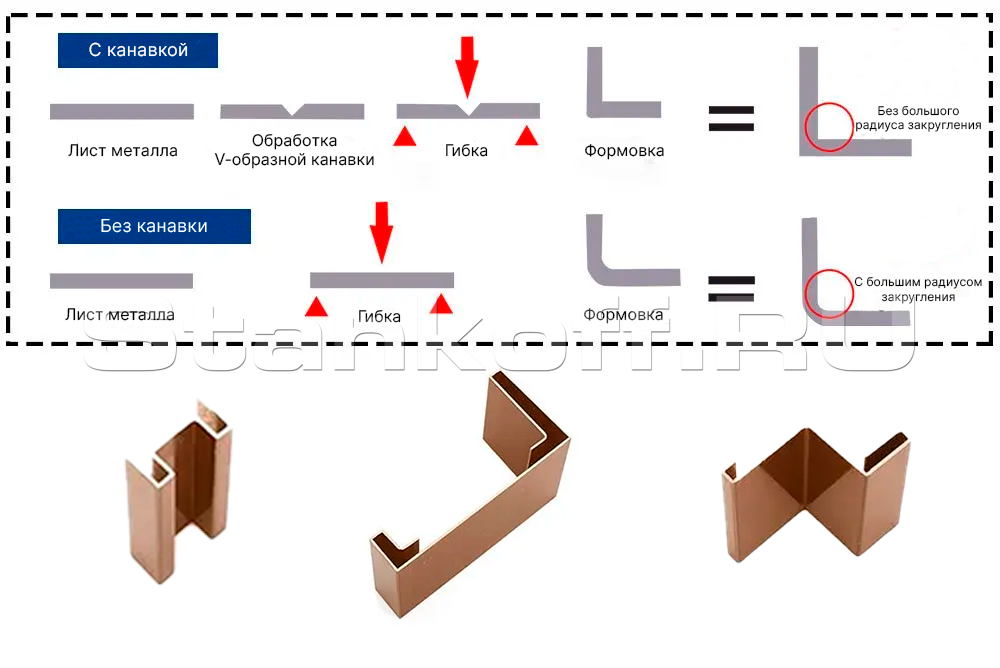

Образец гибки

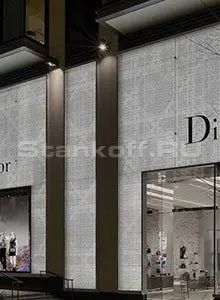

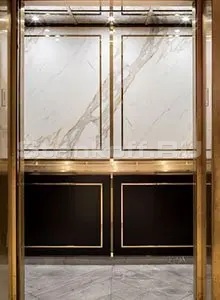

Область применения
Характеристики
| Размеры обрабатываемого листа, мм | 1250 × 3200 |
| Минимальная толщина листа, мм | 0,4 |
| Максимальная толщина листа, мм | 6 |
| Максимальная глубина обработки материала (один проход), мм | 1 |
| Максимальная глубина паза, мм | 3 |
| Минимальная скорость резания, м/мин | 5 |
| Максимальная скорость резания, м/мин | 70 |
| Минимальная скорость подачи, м/мин | 0,5 |
| Максимальная скорость подачи, м/мин | 20 |
| Минимальный шаг по оси X, мм | 0,01 |
| Минимальный шаг по оси Y, мм | 0,01 |
| Минимальный шаг по оси Z, мм | 0,01 |
| Точность позиционирования по оси X, мм | ±0,05 |
| Точность позиционирования по оси Y, мм | ±0,05 |
| Точность позиционирования по оси Z, мм | ±0,02 |
| Мощность двигателя по оси X, кВт | 4,5 |
| Мощность двигателя по оси Y, кВт | 2 |
| Мощность двигателя оси Z, кВт | 0,4 |
| Плоскостность рабочего стола, мм | ±0,01 |
| Количество установленных твердосплавных ножей, шт | 4 |
| Габаритные параметры | |
| Вес, кг | 9500 |
