Автоматический кромкооблицовочный станок с прифуговочным узлом F800

Name: Автоматический кромкооблицовочный станок с прифуговочным узлом F800
Price: 1070000 RUB
Availability: PreOrder
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул: F800
Мин. длина панели, мм: 150
Мин. ширина панели, мм: 120
Толщина панели, мм: 10 – 50
Толщина кромочного материала, мм: 0,4-3
Операции: обкатка углов; полировка; приклеивание; прифуговка; снятие свесов; торцовка; циклевка

Все характеристики

Модели серии

Все товары

F600

1 070 000 ₽ обновлено 21 октября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Ренат Гарифьянов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

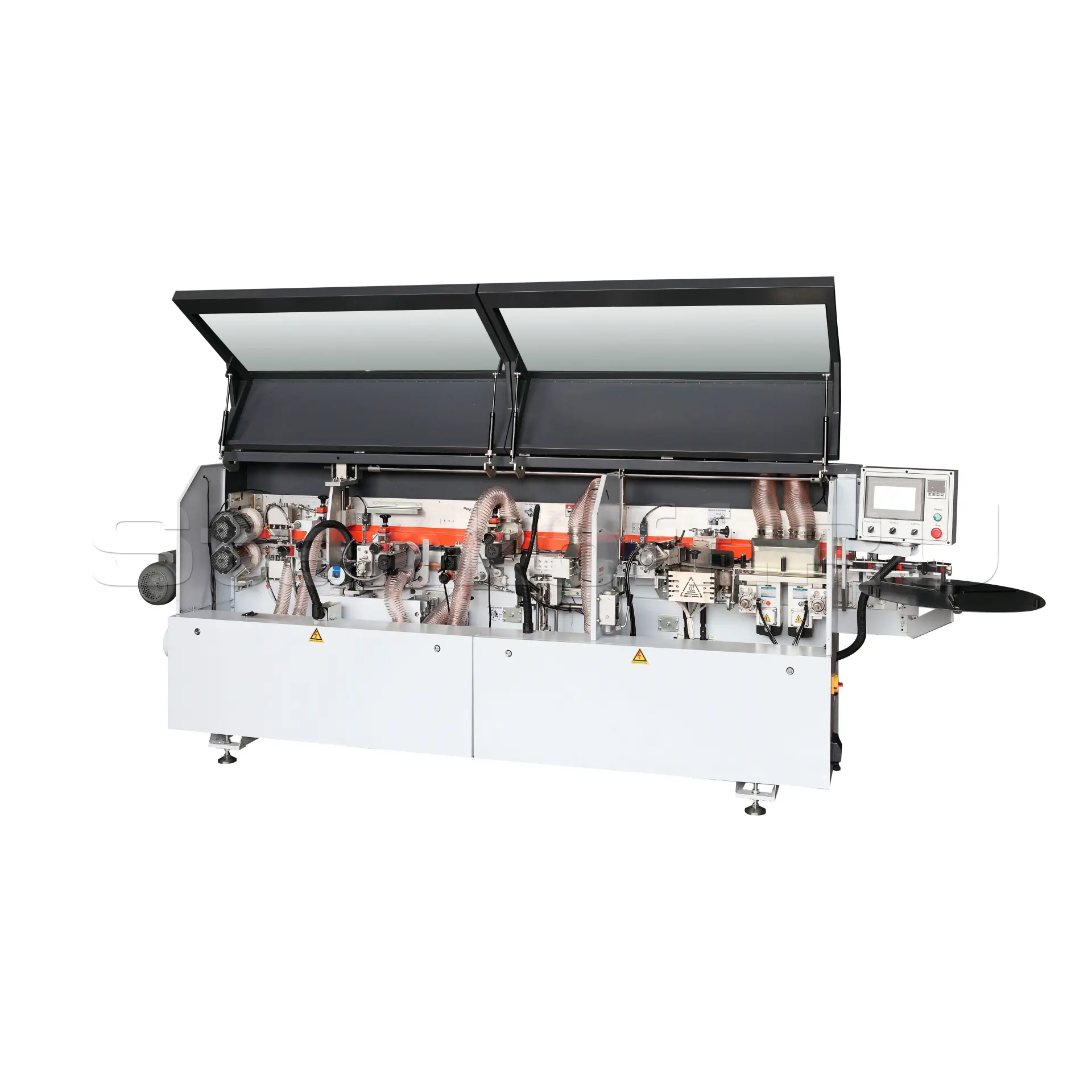

Автоматический кромкооблицовочный станок F800 – компактное и высокоэффективное решение для оклейки деталей кромочными материалами. Станок отличается высокой степенью автоматизации, точной обработкой и стабильной работой, что делает его отличным выбором для мебельных производств. F800 предназначен для работы с ПВХ, меламином, шпоном и другими кромками на деталях из плитных материалов (ДСП, МДФ и др.). Оснащён всеми необходимыми узлами для качественной отделки: предварительное фрезерование, оклейка, торцевая обрезка, фрезеровка свесов, обработка углов с сервоприводом, радиусная цикля, цикля клеевого шва, узел нанесения очистителя и полировальный агрегат. Скорость подачи 9 м/мин и безупречное качество кромок обеспечивают отличные результаты при изготовлении мебели, повышая её эстетичность и общий уровень качества.

Конструктивные особенности

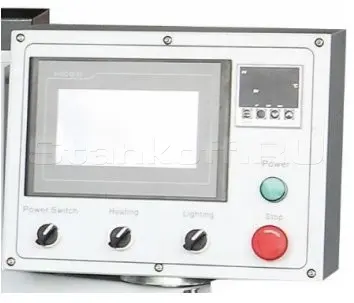

Программируемый логический контроллер

Управление станком осуществляется через ПЛК и 7-дюймовый сенсорный экран. С помощью монитора оператор может запускать и останавливать оборудование, выбирать необходимые функции, настраивать параметры, проводить диагностику системы и выявлять неисправности. Интерфейс полностью русифицирован для удобства работы.

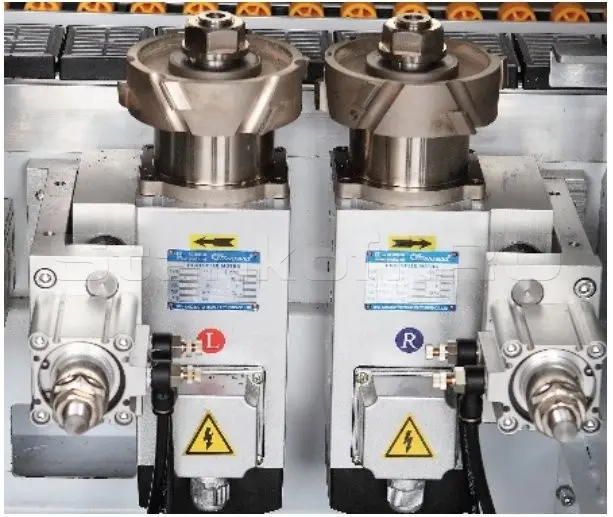

Узел прифуговки

В ыполняет предварительную фрезеровку края плиты. Две фрезы вращаются в противоположных направлениях, что предотвращает появление сколов и обеспечивает более прочное и качественное склеивание. Два двигателя мощностью по 2,2 кВт каждый, 12000 об/мин. 2 шт. фрезы с алмазными зубьями, 100х30хH48х15 T-L/R.

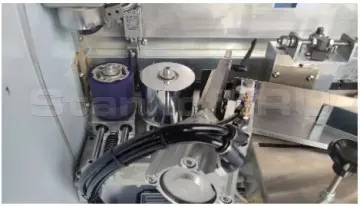

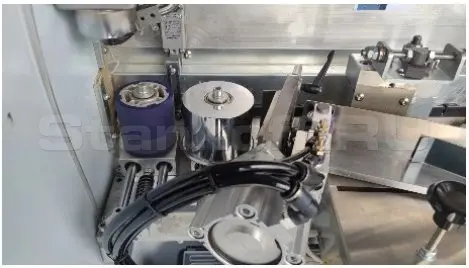

Узел оклейки и пресс группа

Прижимные ролики, обеспечивающие прижатие кромочного материала к детали с соответствующим усилием.

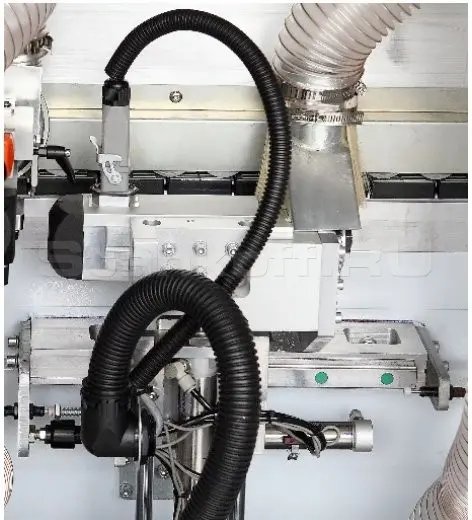

Торцовочный узел

Благодаря запатентованной конструкции узел торцевой обрезки обеспечивает высокую эффективность работы, позволяя обрабатывать детали минимальной шириной от 120 мм. Узел оснащён одним мотором мощностью 0,55 кВт с частотой вращения 12 000 об/мин и двумя дисковыми пилами размером 104×3,0/2,0×22

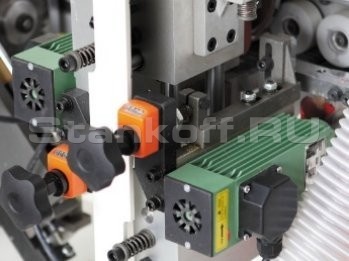

Узел фрезеровки свесов кромки сверху/снизу

Запатентованный узел фрезерования верхнего и нижнего свесов кромки гарантирует высокое качество обработки. В его состав входят два фрезерных двигателя мощностью по 0,75 кВт каждый, с частотой вращения 12 000 об/мин, оснащённые двумя фрезами размером 70×16-H16×62/R2.

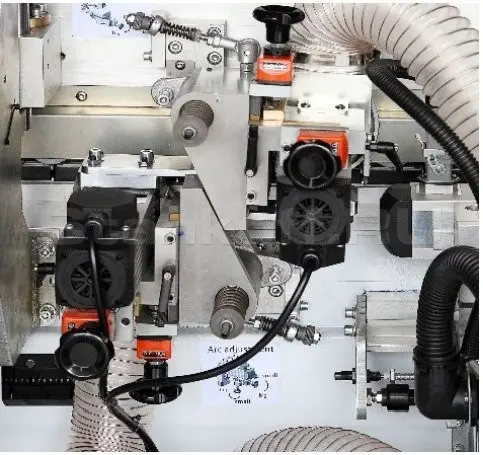

Узел обработки углов с сервоприводом

Оснащён сервоприводом для обеспечения высокой точности обработки стыков кромок на углах деталей. В составе — один фрезерный узел мощностью 0,75 кВт, с частотой вращения 12 000 об/мин, укомплектованный фрезой размером 70×16-H16×62/R2.

Узел радиусной цикли

Предназначен для обработки верхнего и нижнего свесов после фрезеровки. Радиусные ножи (2 шт) R=2 мм обеспечивают гладкую поверхность кромки и придают изделию аккуратный и эстетичный вид.

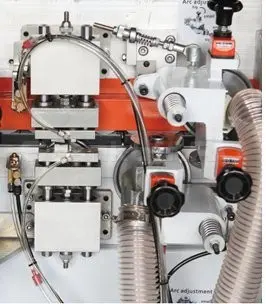

Цикля клеевого шва

Плоская цикля.

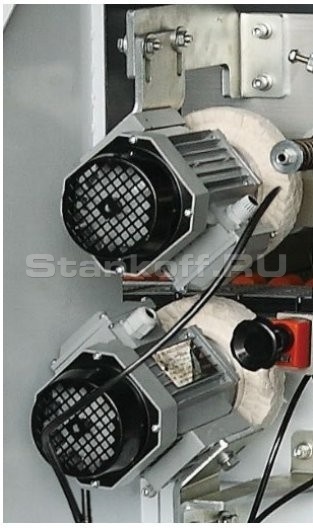

Узел полировки

Предназначен для окончательной обработки кромок и удаления загрязнений после фрезеровки. В его состав входят два электродвигателя мощностью по 0,37 кВт и скоростью вращения 1380 об/мин, а также два полировальных круга размером 150×50×20 мм.

Мотор конвейера

Planet

Преобразователь частоты

ZONCN

Электрические компоненты

Schneider Electric

Высокочастотные моторы

ChangChuan CC motor

Система управления

MCGS

Пневматическая часть

China-Easun

Линейные направляющие торцовки

Dingyi

Электромагнитный клапан

EASUN

Датчики

Ladevr

Характеристики

Параметры обработки
Мин. длина панели, мм	150
Мин. ширина панели, мм	120
Толщина панели, мм	10 – 50
Толщина кромочного материала, мм	0,4-3
Общие характеристики
Операции	обкатка углов; полировка; приклеивание; прифуговка; снятие свесов; торцовка; циклевка
Давление воздуха, МПа	0,6-0,8
Макс. мощность, кВт	12,35
Узел торцовки
Количество пил, шт.	2
Диаметр пил, мм	104×3.0/2.0×22×30Z
Скорость вращения двигателя, об/мин	12000
Мощность двигателя, кВт	0,55
Узел полировки
Количество дисков, шт	2
Диаметр шлифовального круга, мм	150×50×20
Количество двигателей, шт	2
Мощность двигателя, кВт	0,37
Габаритные размеры
Габаритные размеры станка, мм	3550 × 640 × 1316
Габаритные размеры в упаковке
Вес, кг	830
