Автоматический кромкооблицовочный станок с прифуговочным узлом F600

Конструктив

Автоматический кромкооблицовочный станок с прифуговочным узлом F600 отличается компактными размерами и высокой стабильностью работы. Он выполняет полный цикл обработки: предварительное фрезерование, нанесение клея, торцевую обрезку, фрезеровку верхнего и нижнего свесов, циклевание и полировку. Благодаря скорости подачи 9 м/мин и качественной обработке кромок, F600 идеально подходит для мебельных мастерских, помогая улучшить внешний вид изделий и повысить их уровень качества. Станок подходит для работы с ПВХ, меламином, шпоном и другими кромочными материалами на плитных заготовках — ДСП, МДФ и пр.

Конструктивные особенности


Программируемый логический контроллер

Управление станком осуществляется через ПЛК и 7-дюймовый сенсорный экран. С помощью монитора оператор может запускать и останавливать оборудование, выбирать необходимые функции, настраивать параметры, проводить диагностику системы и выявлять неисправности. Интерфейс полностью русифицирован для удобства работы.

Узел прифуговки

В ыполняет предварительную фрезеровку края плиты. Две фрезы вращаются в противоположных направлениях, что предотвращает появление сколов и обеспечивает более прочное и качественное склеивание. Два двигателя мощностью по 2,2 кВт каждый, 12000 об/мин. 2 шт. фрезы с алмазными зубьями, 100х30хH48х15 T-L/R.

Узел оклейки и пресс группа

Прижимные ролики, обеспечивающие прижатие кромочного материала к детали с соответствующим усилием.

Торцовочный узел

Благодаря запатентованной конструкции узел торцевой обрезки обеспечивает высокую эффективность работы, позволяя обрабатывать детали минимальной шириной от 120 мм. Узел оснащён одним мотором мощностью 0,55 кВт с частотой вращения 12 000 об/мин и двумя дисковыми пилами размером 104×3,0/2,0×22 с 30 зубьями.

Узел фрезеровки свесов кромки сверху/снизу

Запатентованный узел фрезерования верхнего и нижнего свесов кромки гарантирует высокое качество обработки. В его состав входят два фрезерных двигателя мощностью по 0,75 кВт каждый, с частотой вращения 12 000 об/мин, оснащённые двумя фрезами размером 70×16-H16×62/R2.

Узел радиусной цикли

Предназначен для обработки верхнего и нижнего свесов после фрезеровки. Радиусные ножи R=2 мм обеспечивают гладкую поверхность кромки и придают изделию аккуратный и эстетичный вид.

Узел полировки

Предназначен для окончательной обработки кромок и удаления загрязнений после фрезеровки. В его состав входят два электродвигателя мощностью по 0,37 кВт и скоростью вращения 1380 об/мин, а также два полировальных круга размером 150×50×20 мм.

Мотор конвейера

Planet

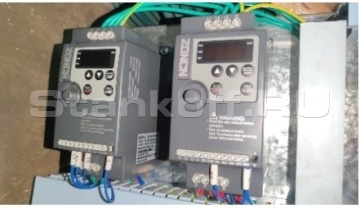

Преобразователь частоты

ZONCN

Электрические компоненты

Schneider Electric

Высокочастотные моторы

ChangChuan CC motor

Система управления

MCGS
Пневматическая часть

Пневматическая часть

China-Easun
Линейные направляющие торцовки

Линейные направляющие торцовки

Dingyi

Датчики

Ladevr

Характеристики

Параметры обработки
Мин. длина панели, мм 150
Мин. ширина панели, мм 120
Толщина панели, мм 10 – 50
Толщина кромочного материала, мм 0,4-3
Скоростные характеристики
Скорость подачи, м/мин 9
Общие характеристики
Операции прифуговка; снятие свесов; торцовка; циклевка
Рабочее давление воздуха, Бар 6-8
Макс. мощность, кВт 11
Узел торцовки
Количество пил, шт. 2
Диаметр пил, мм 104×3.0/2.0×22×30Z
Скорость вращения двигателя, об/мин 12000
Узел полировки
Кол-во операций, шт. 12
Количество дисков, шт 2
Диаметр шлифовального круга, мм 150×50×20
Габаритные размеры
Габаритные размеры станка, мм 2850 × 536 × 1316
Габаритные размеры в упаковке
Вес, кг 620
