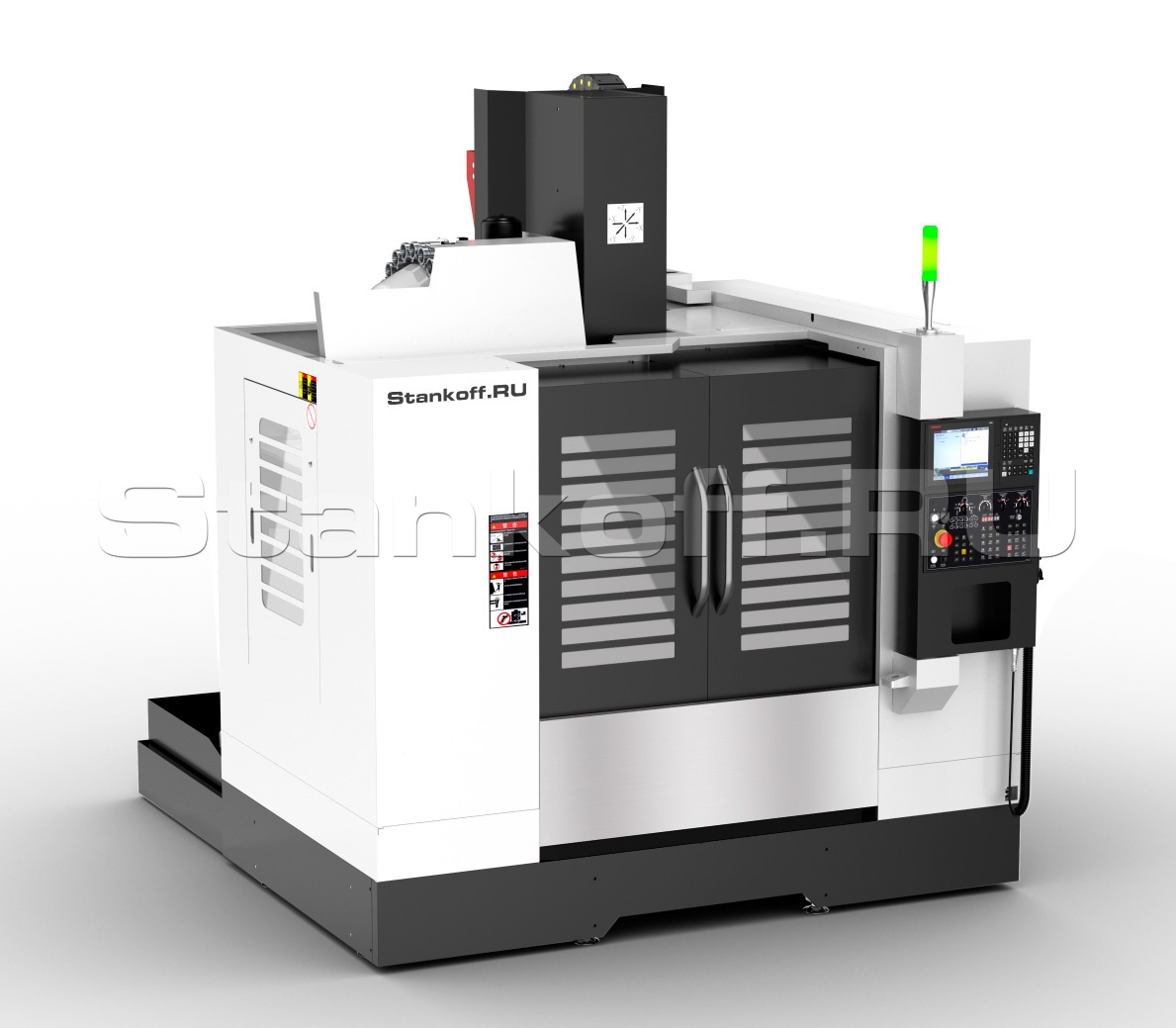

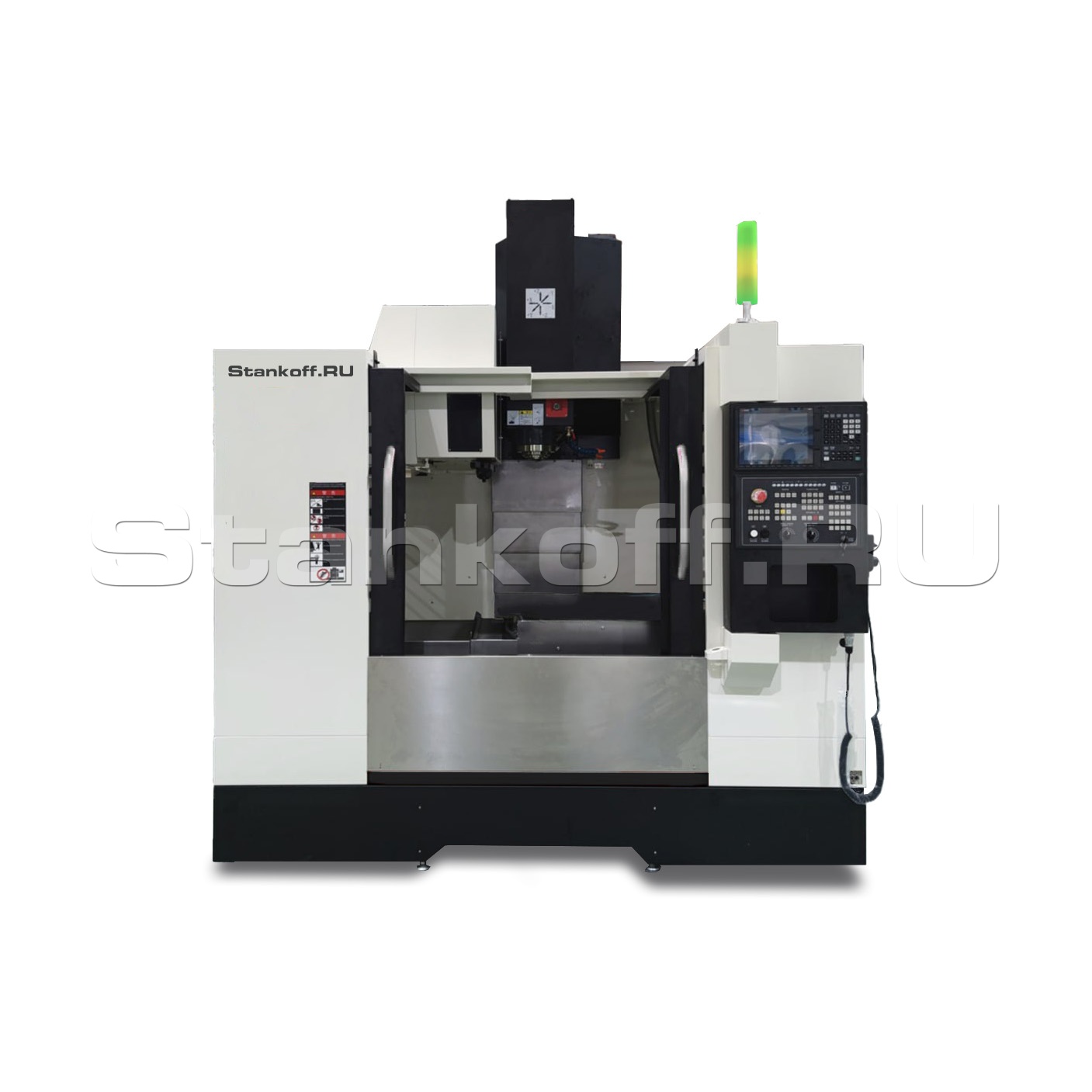

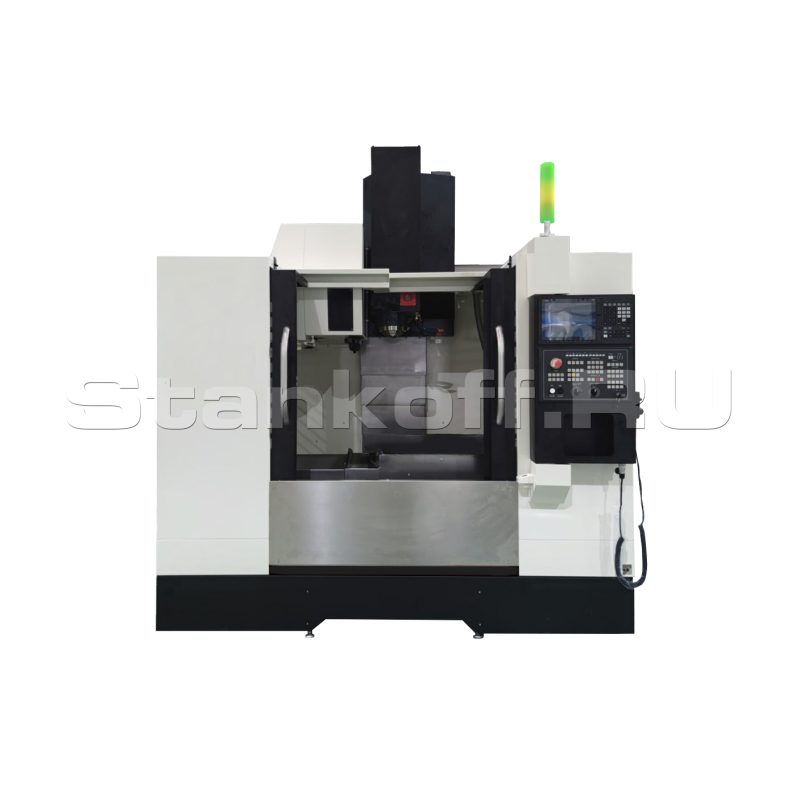

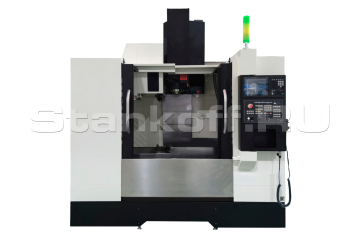

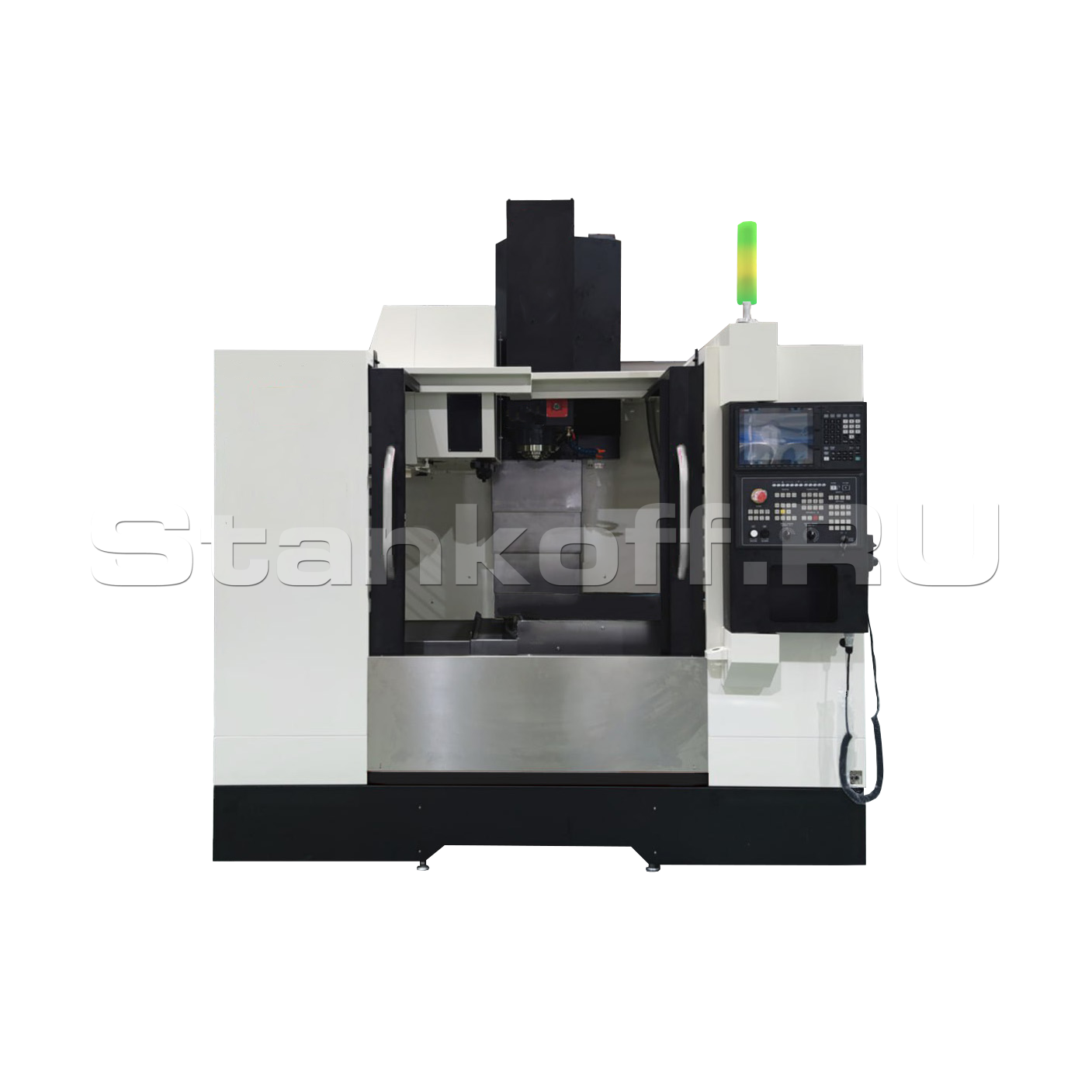

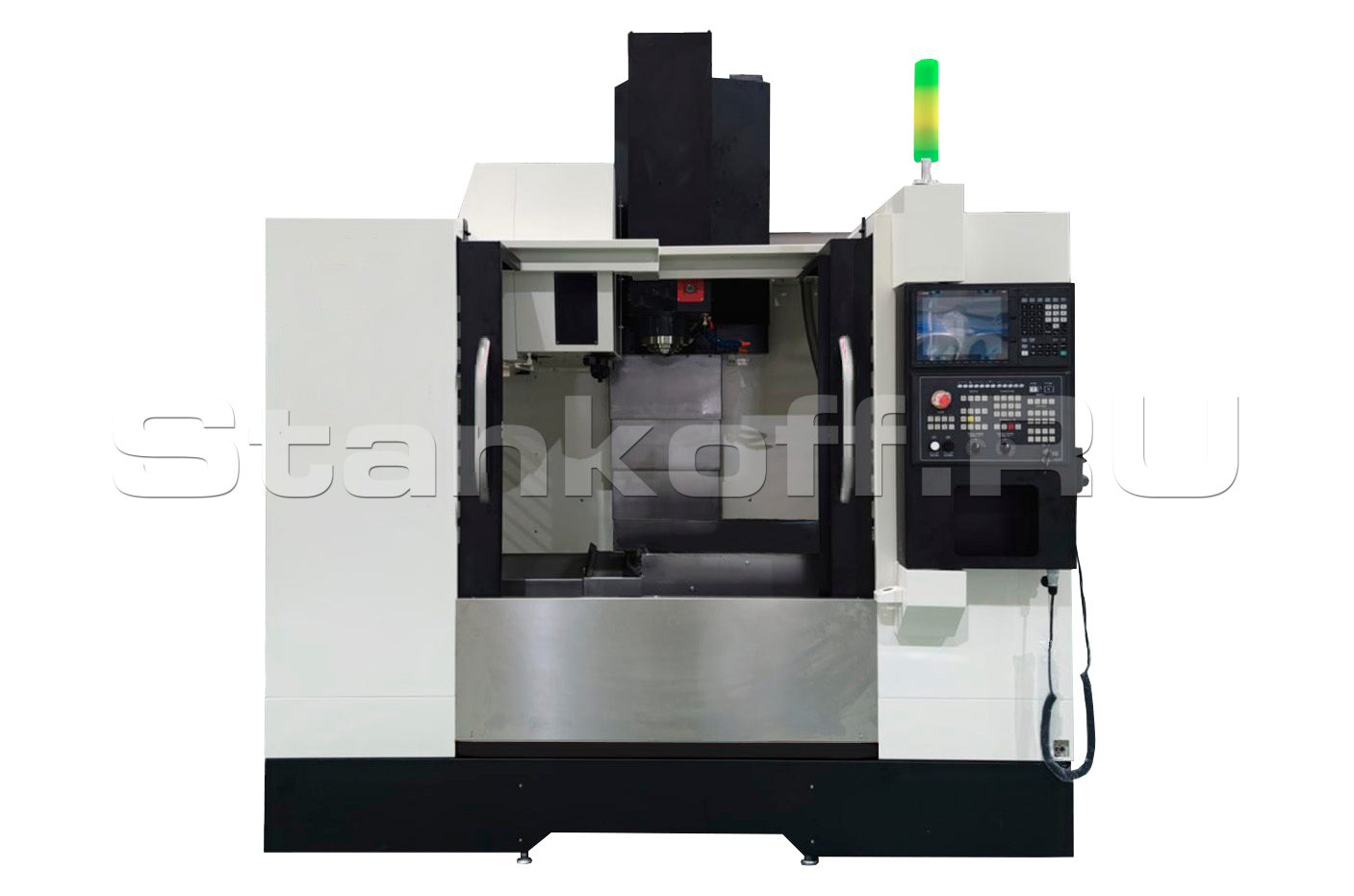

Тренажерный комплекс по производственным технологиям «Вертикально-фрезерный обрабатывающий центр с ЧПУ» ВОЦ-85

Тренажерный комплекс по производственным технологиям «Вертикально-фрезерный обрабатывающий центр с ЧПУ» ВОЦ-85 представляет собой учебный комплекс, разработанный с применением современных технологий в области механики, электроники и систем управления. Комплекс предназначен для обучения и практической отработки навыков вертикально-фрезерной обработки с ЧПУ, обеспечивая высокую точность учебных операций, наглядность технологических процессов и подготовку обучаемых к работе на промышленном оборудовании.

Позволяет проводить базовое ознакомление начинающих специалистов машиностроительного профиля с принципами программирования операций фрезерной обработки деталей с использованием стандартного G-кода. В симуляторе реализована поддержка фрезерных циклов Fanuc .

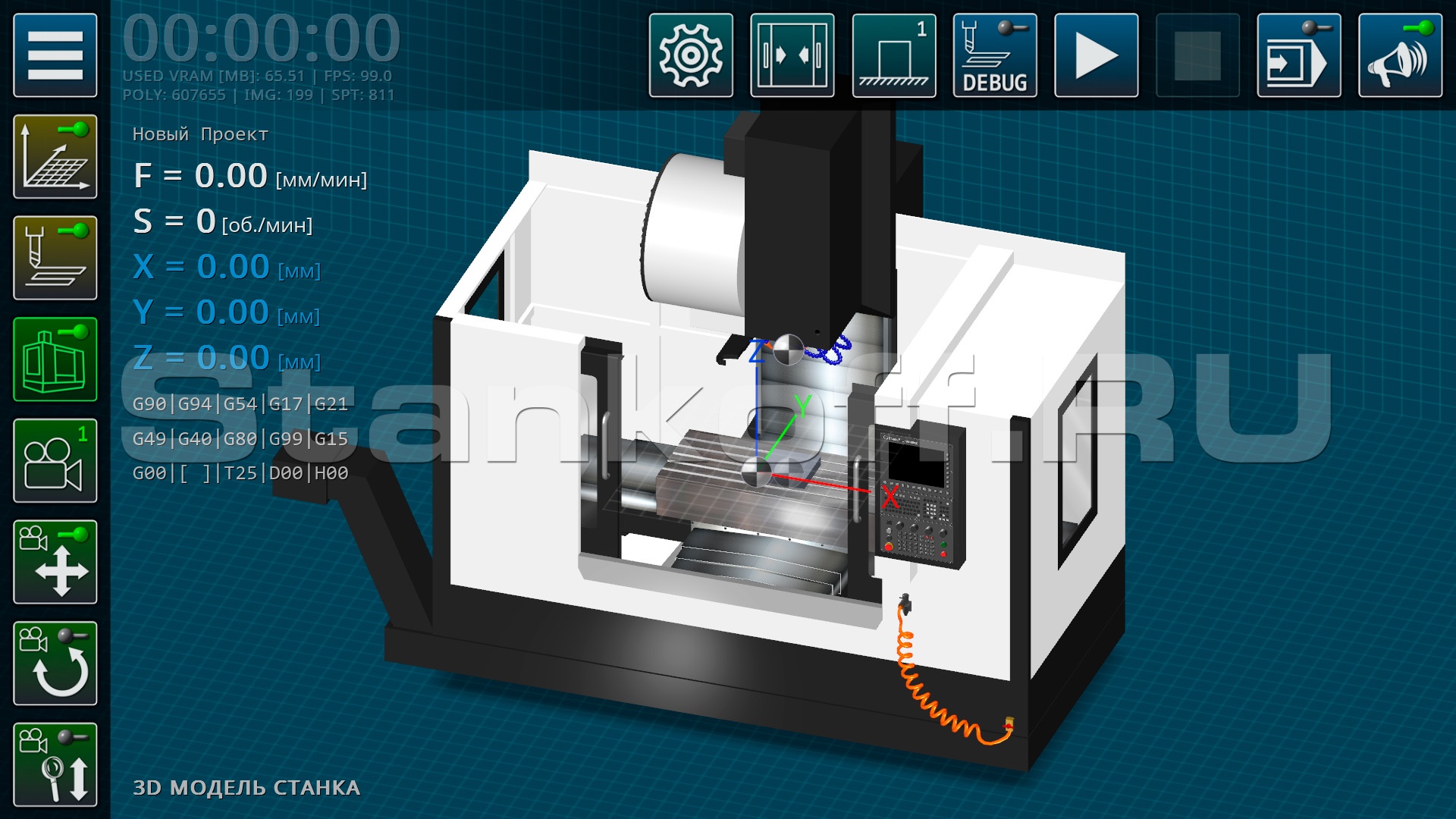

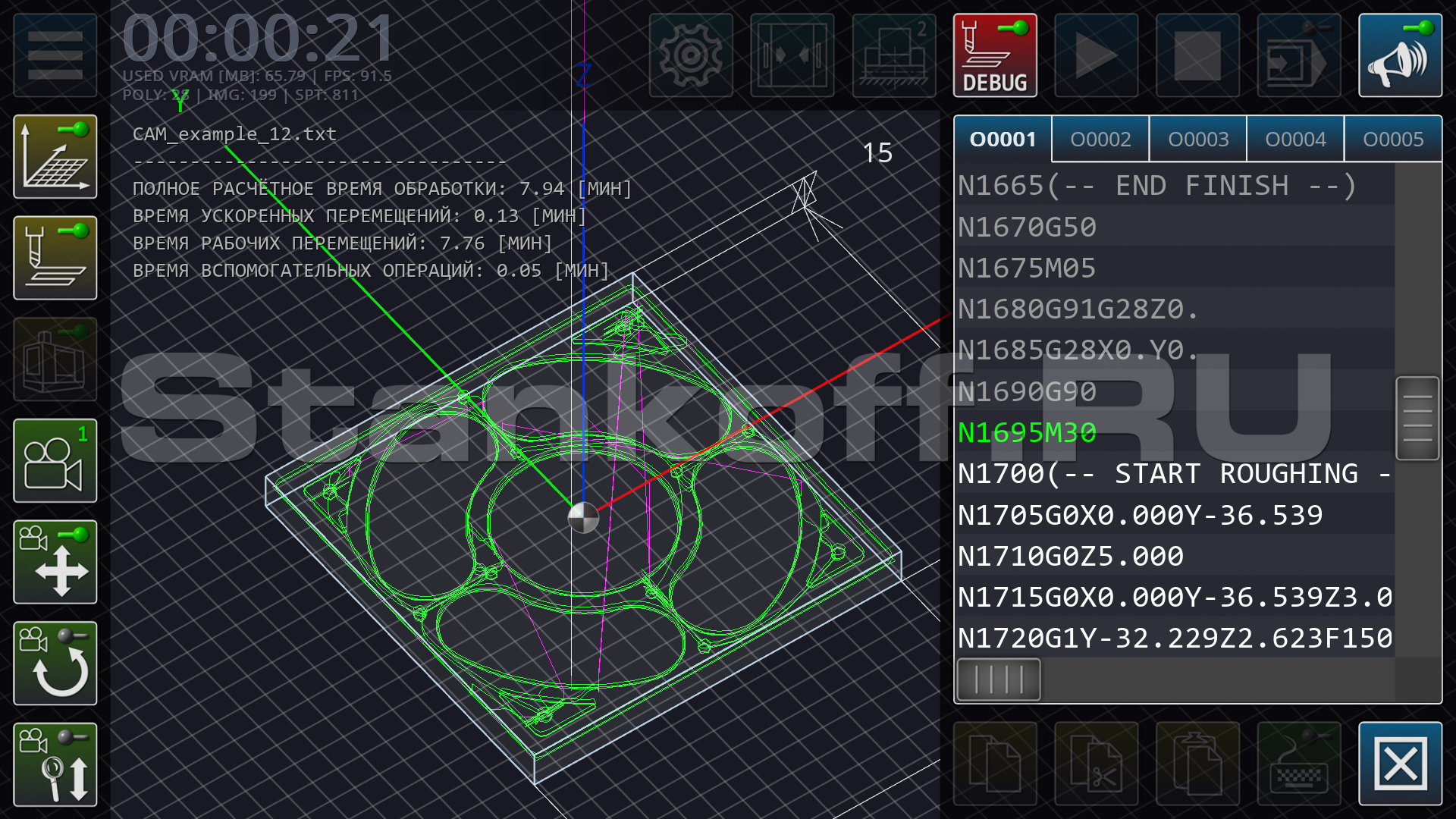

Интерактив дает возможность проводить синтаксический анализ кода управляющих программ с целью построения графической модели траекторий режущего инструмента в трёхмерном пространстве.

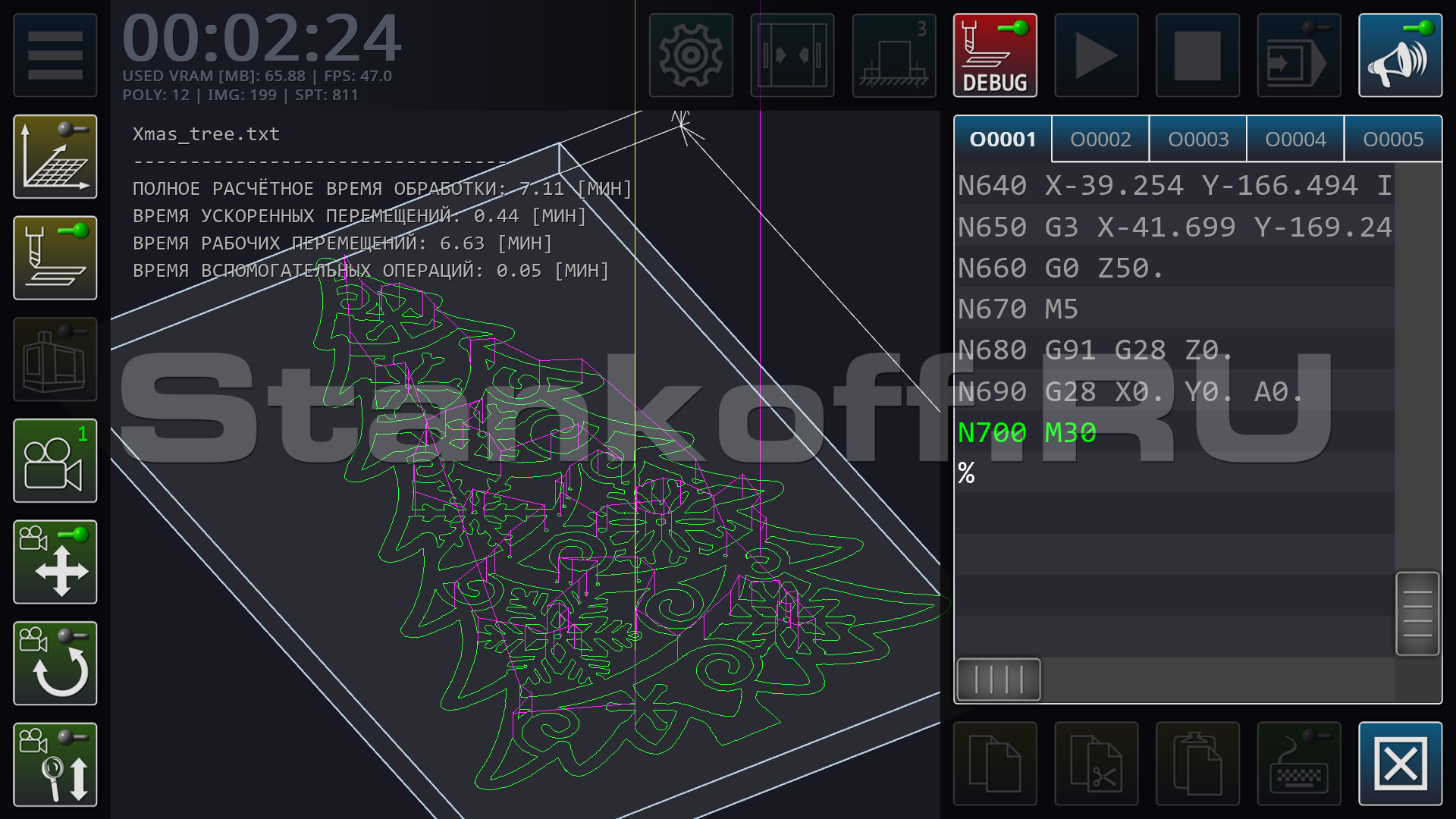

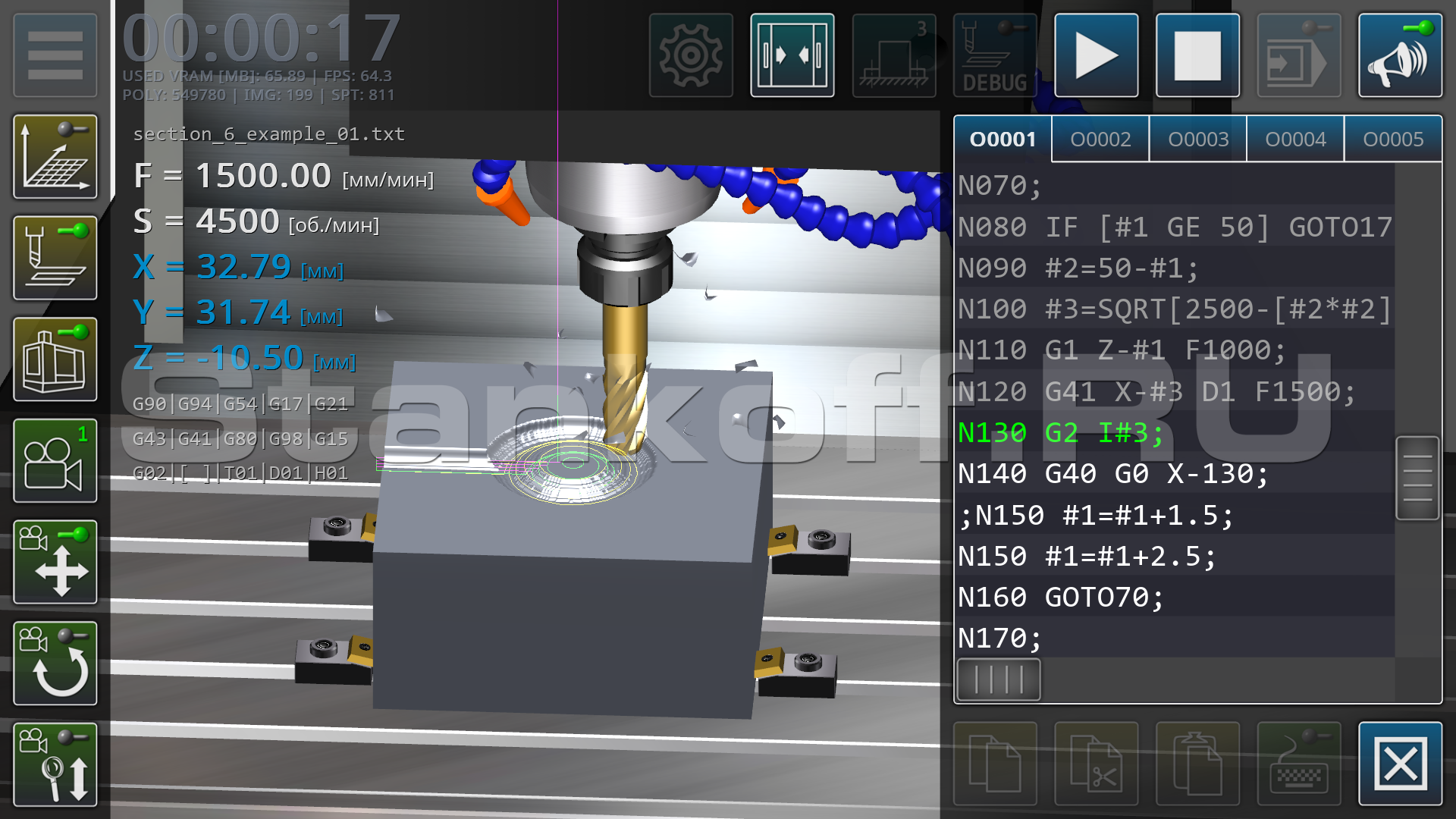

Функционал позволяет осуществлять редактирование кода управляющих программ тренажерного комплекса, операции с файлами управляющих программ, выбор параметров режущего инструмента, непрерывное выполнение блоков управляющих программ, трёхмерная визуализация перемещений инструмента в рабочем пространстве, визуализация обрабатываемой поверхности детали, краткое справочное руководство по использованию G-кода.

Многоплатформенная поддержка позволяет использовать программный продукт на различных вычислительных устройствах, включая интерактивные доски, смартфоны, планшетные и настольные компьютеры, что, в свою очередь, повышает гибкость и мобильность образовательного процесса, соответствуя современному уровню информатизации образования.

Для более глубокого и наглядного обучения в учебно-промышленный комплекс возможно включить дополнительные обучающие элементы, которые делают процесс освоения навыков удобнее и эффективнее.

1. Наглядные пособия

Представляют собой печатные и электронные инструкции, схемы и инфографику, которые упрощают восприятие информации о работе тренажерного комплекса и основных операциях. Пособия могут быть представлены в виде плакатов, брошюр и листовок, что позволяет удобно размещать их в учебных классах или мастерских.

2. Стенды

Учебные стенды для демонстрации важных аспектов работы на тренажерном комплексе и его устройства. Они могут включать макеты и схемы с подвижными элементами, что помогает студентам в изучении внутреннего устройства и принципов работы. Стенды также оснащаются визуальными пояснениями для разбора отдельных элементов, таких как шпиндель, суппорт, пиноль и других компонентов.

3. Планшет для обучающего контента

Планшет с предустановленным программным обеспечением предоставляет доступ к электронным пособиям и симулятору работы, что позволяет студентам индивидуально работать с материалами. Это устройство оснащено удобным интерфейсом для просмотра уроков, видеоинструкций и проведения самостоятельных упражнений, что помогает закрепить пройденный материал.

4. Панель оператора

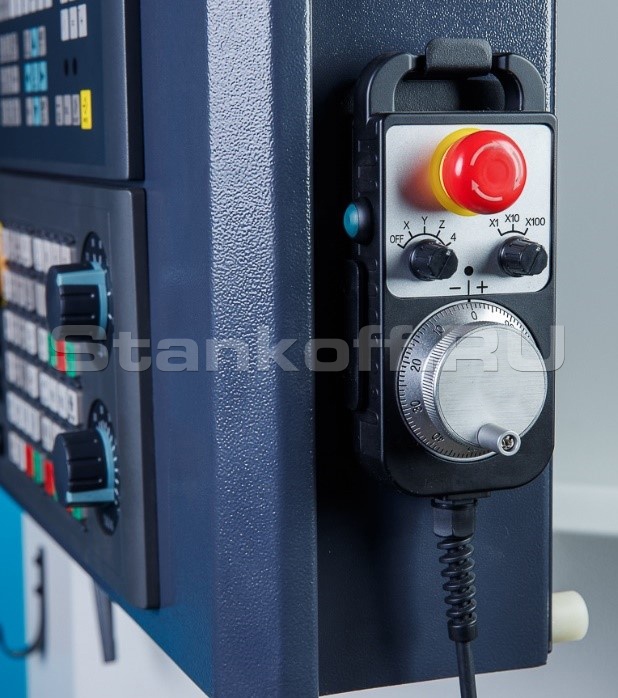

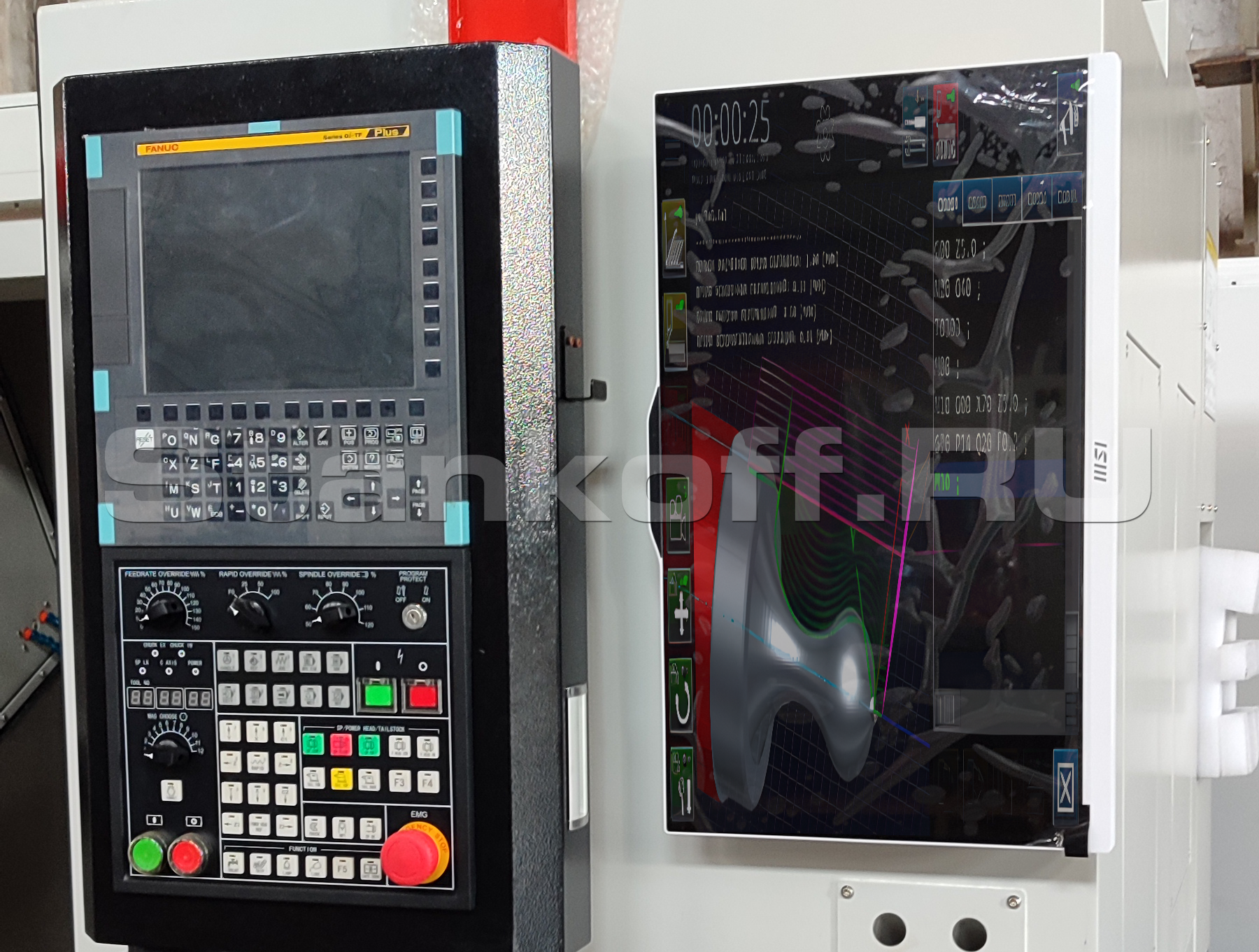

Панель представляет собой физическую имитацию элементов управления тренажерным комплексом, включая рукоятки, кнопки и переключатели. Такая панель дает возможность тренироваться в управлении движениями шпинделя, суппорта и других частей, привыкать к расположению элементов и корректному выполнению операций.

Данные компоненты помогают создать полноценную учебную среду, обеспечивая более детальное понимание процесса работы на тренажерном комплексе и способствуют практическому освоению навыков.

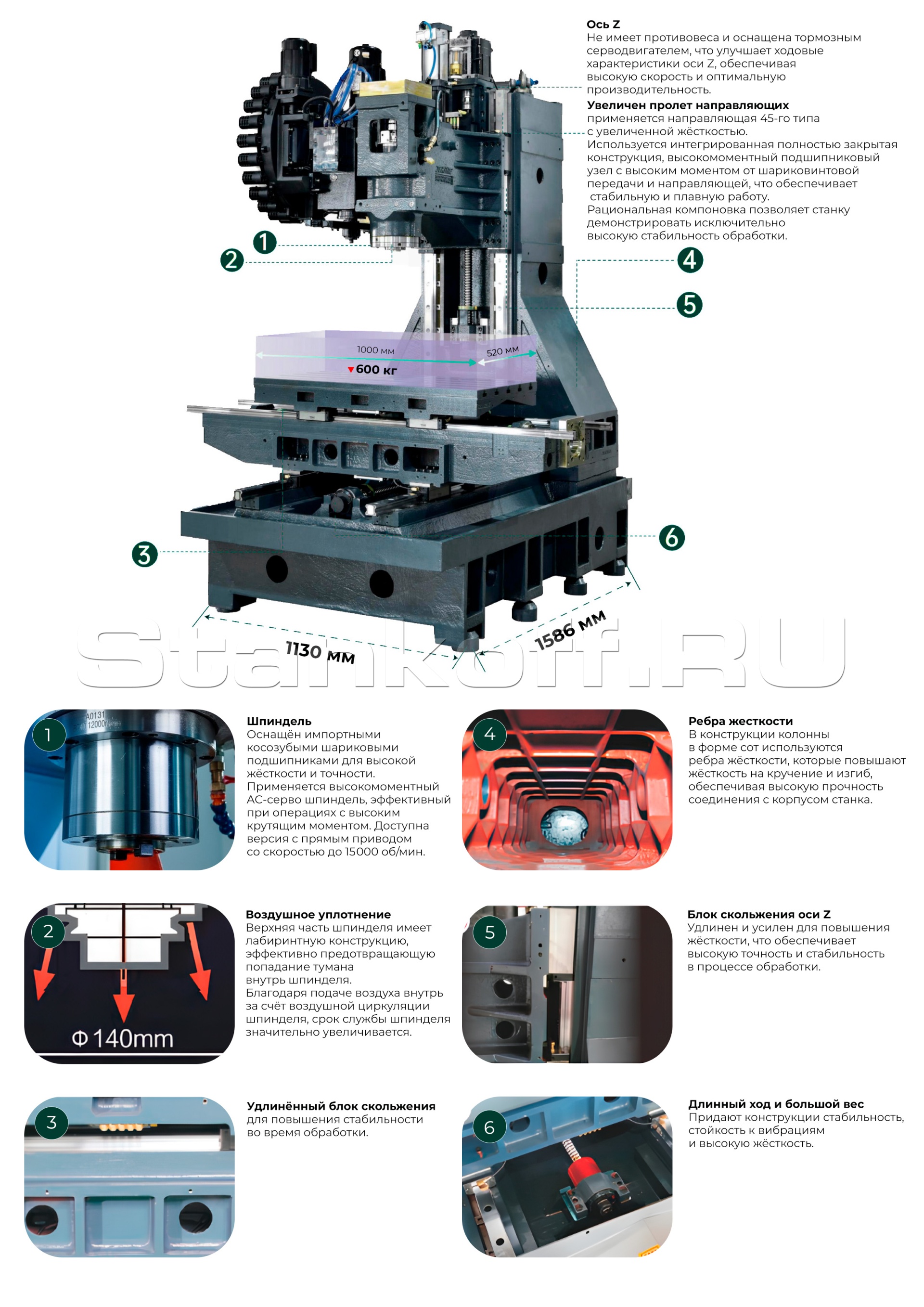

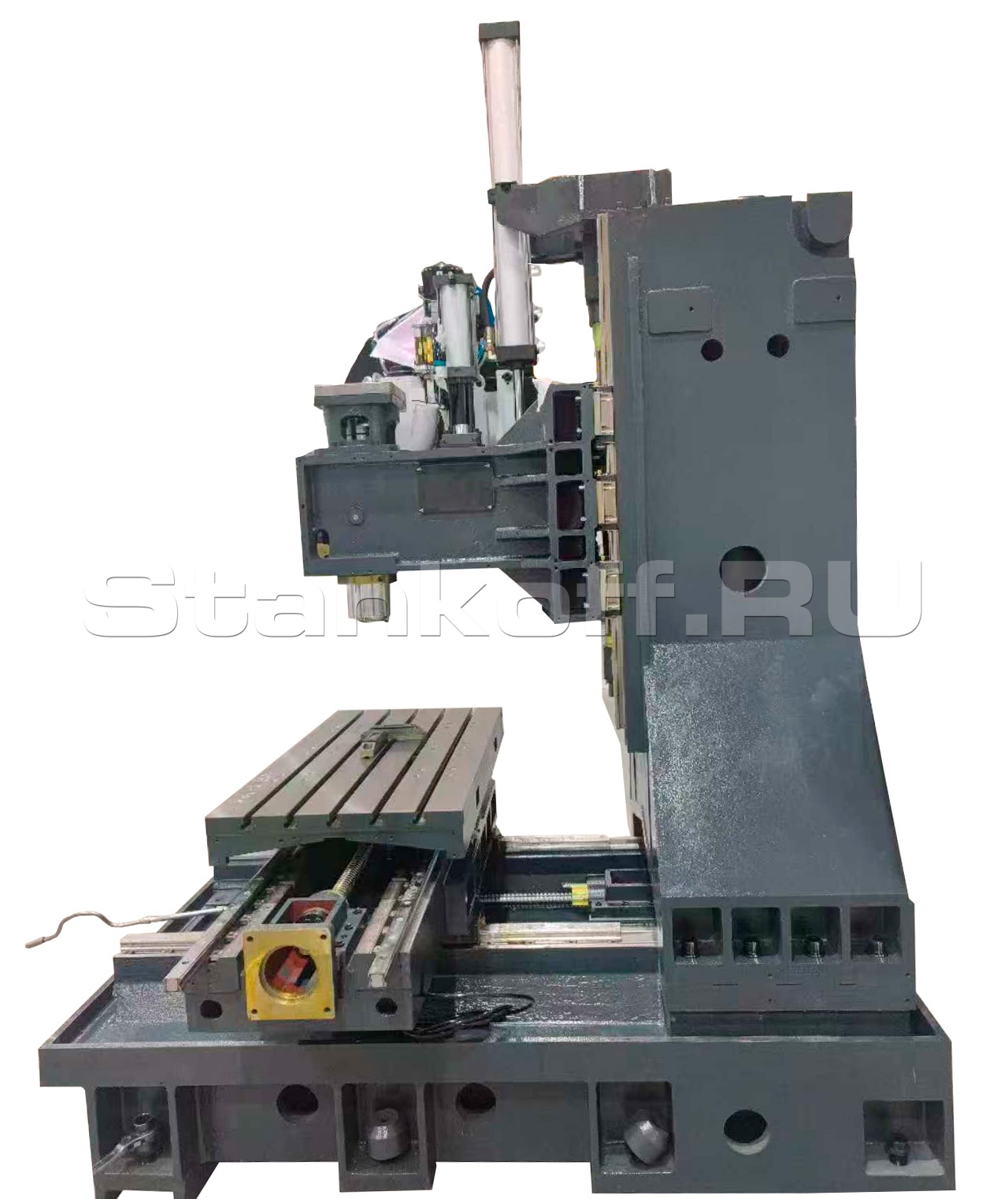

• Основные компоненты станины изготавливаются из высокопрочного серого чугуна, проходят термическую обработку и искусственное старение. В конструкции заложена цельнолитая станина с усиленной массой. Масса напрямую влияет на жесткость конструкции. Стенки литья толще, следовательно отсутствуют вибрации при обработке, более длительный срок службы, применение прогрессивных режимов резания;

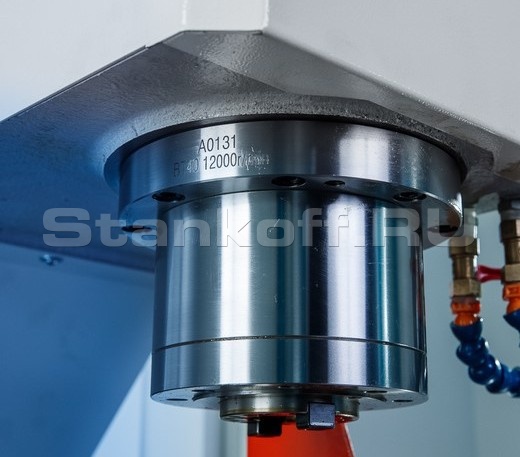

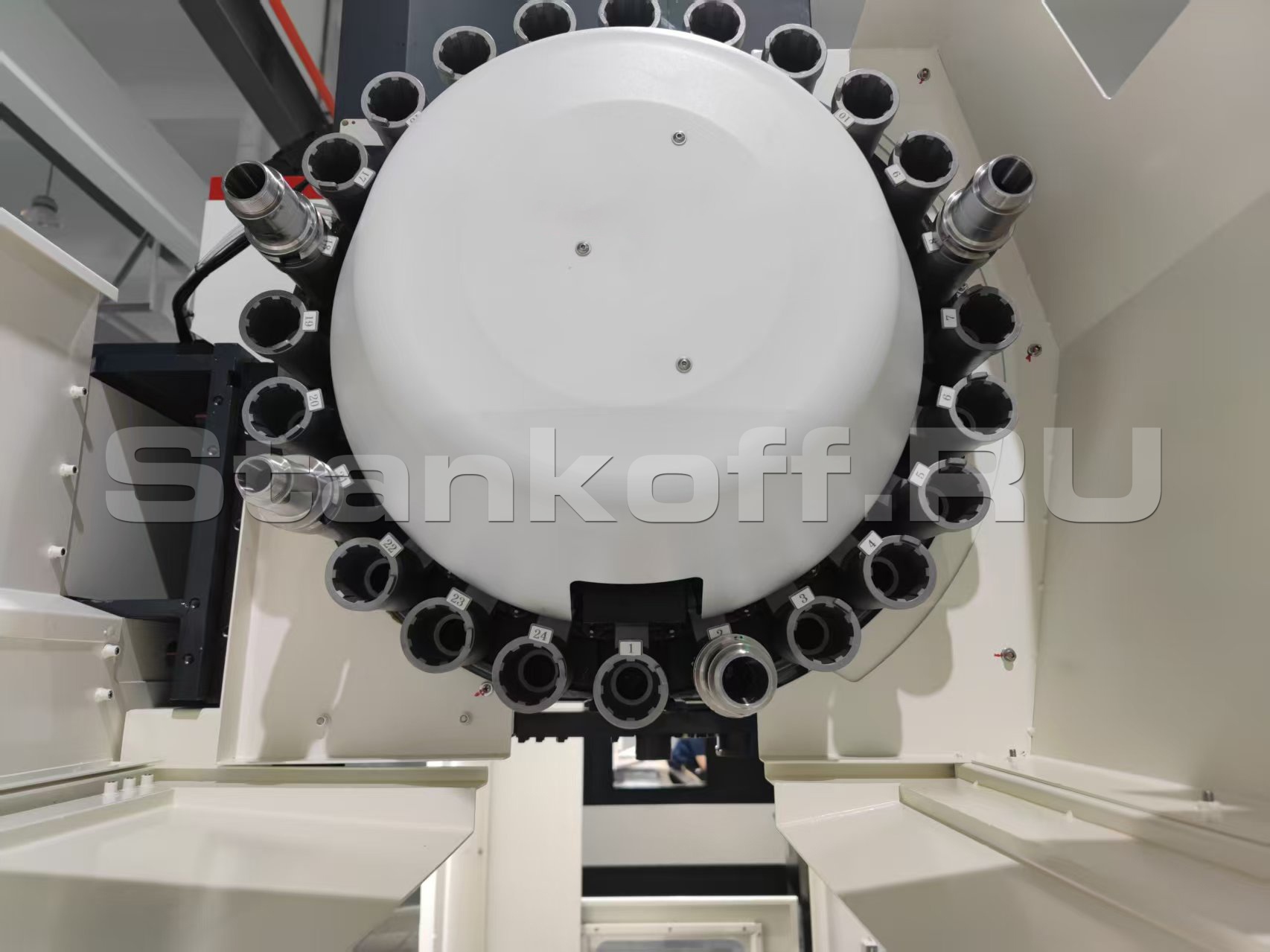

• Мощный высокоскоростной шпиндель BT-40, 12 000 об/мин мощностью 11/18,5 кВт;

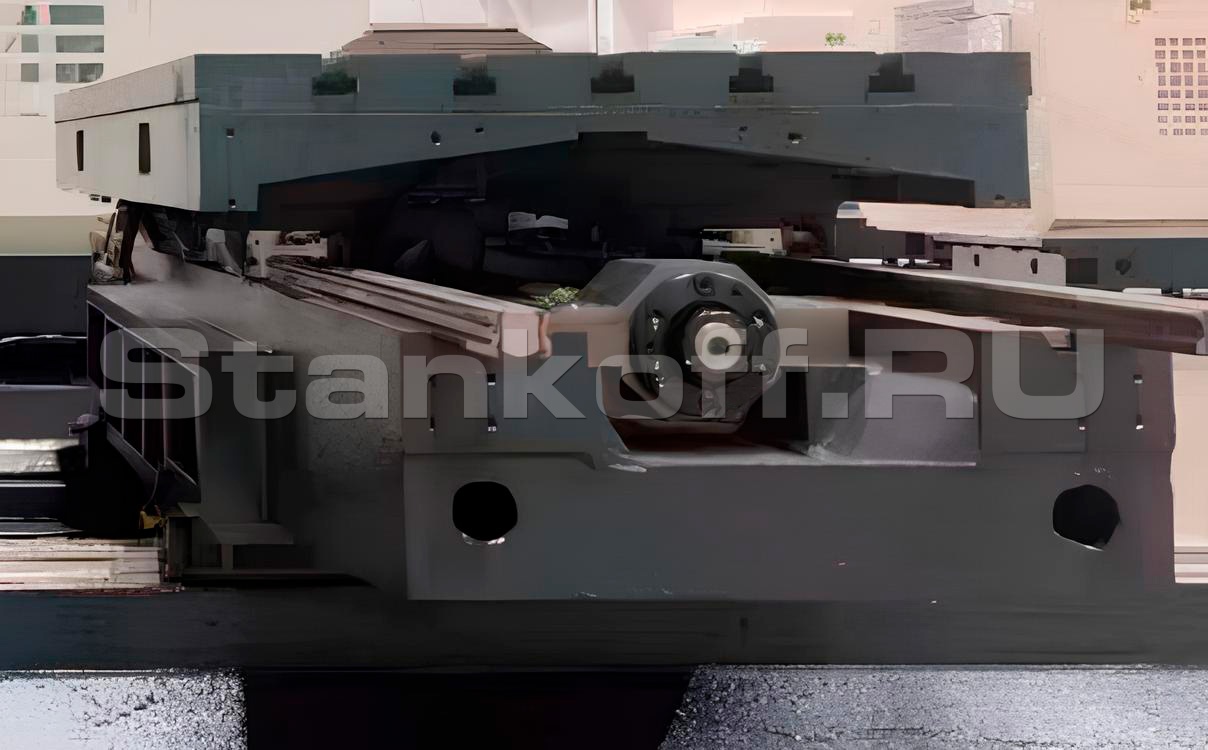

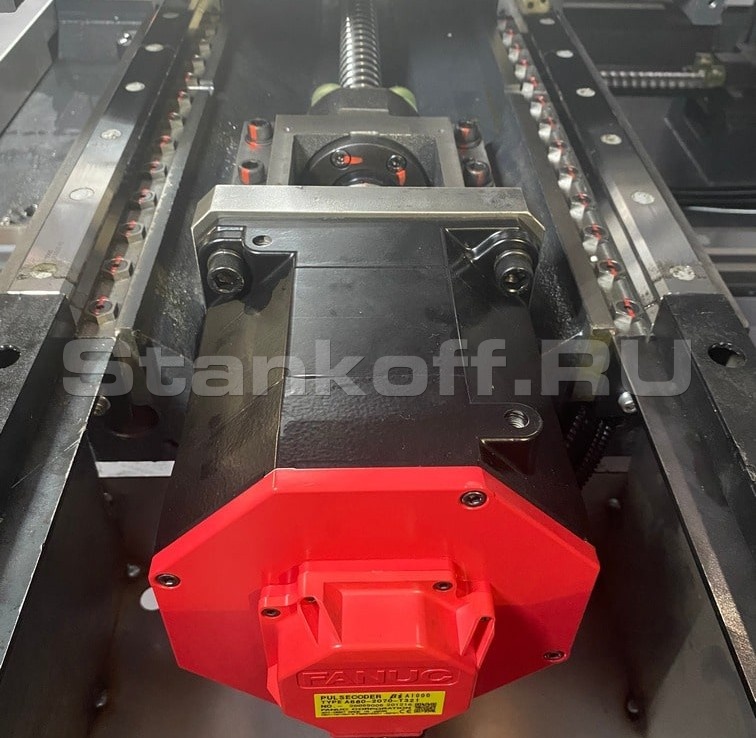

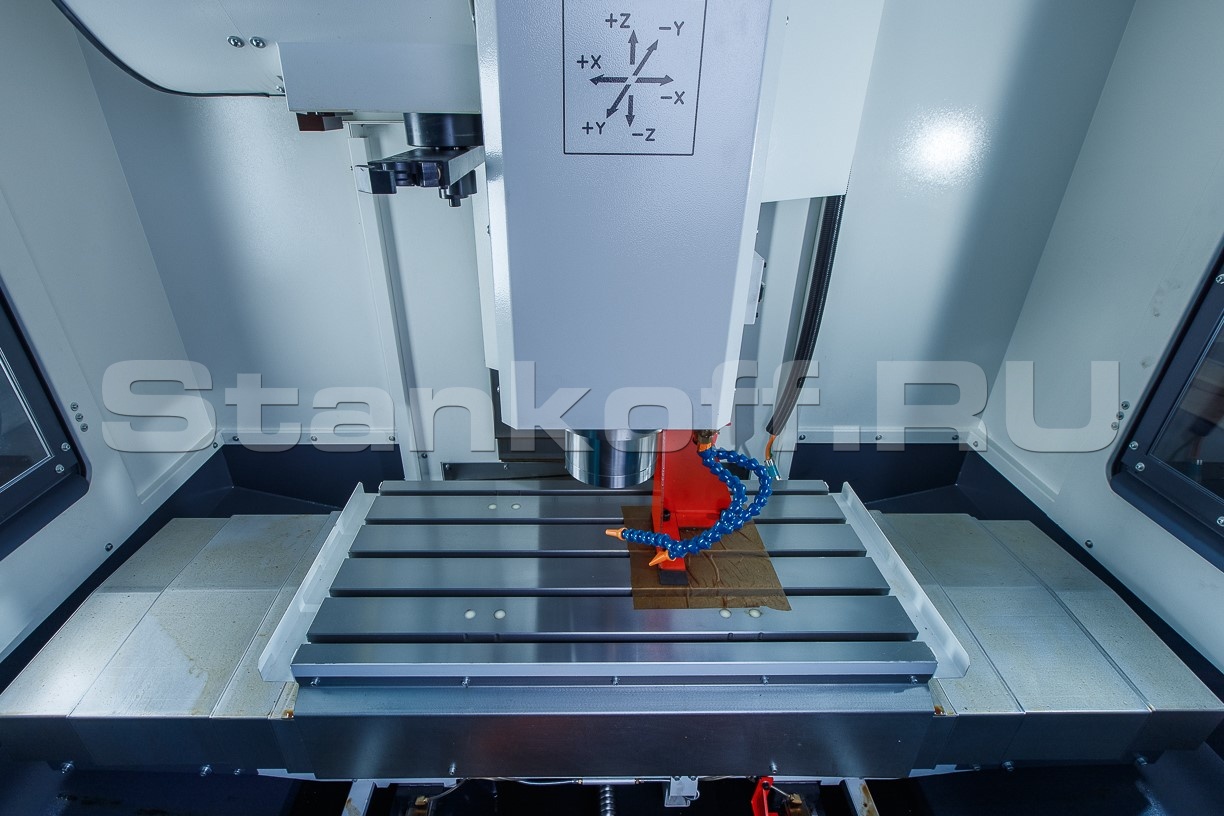

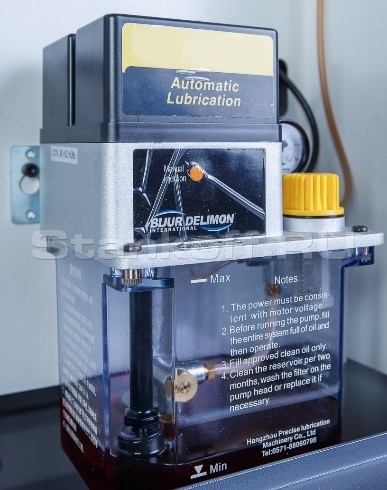

• Линейные направляющие качения по осям X,Y,Z, ШВП обеспечивают высокую скорость до 36 м/мин и точность перемещений по осям до ±0,004 мм;

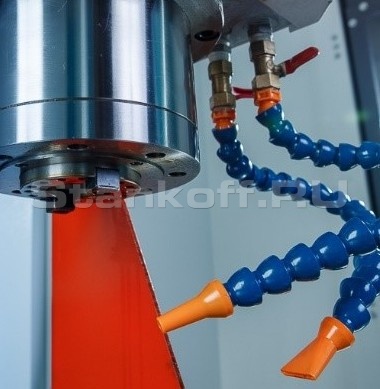

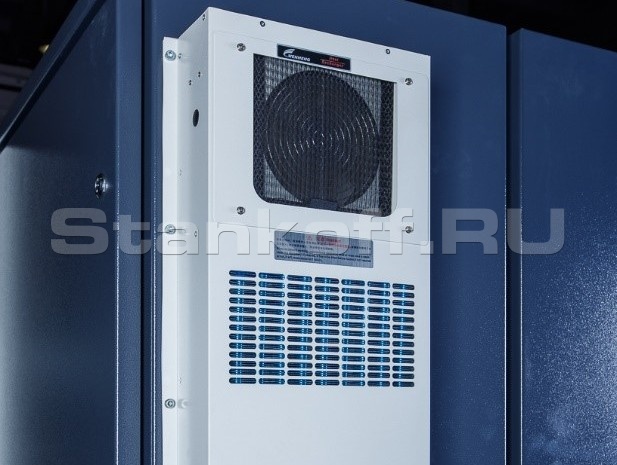

• Масляное охлаждение шпинделя исключает возможность перегрева шпинделя при длительной работе на максимальных режимах резания, обеспечивает постоянство точностных параметров за счет отсутствия термических расширений шпинделя;

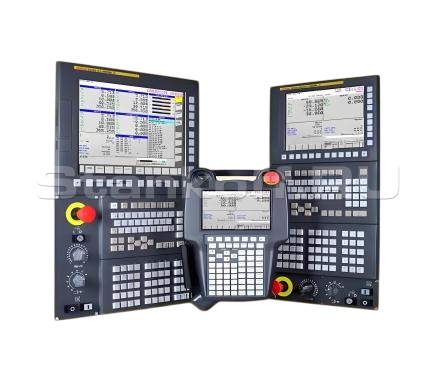

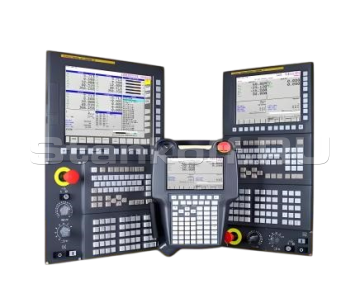

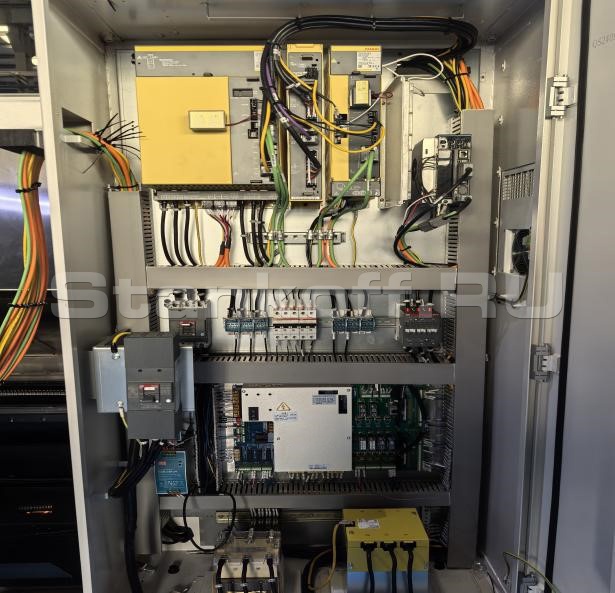

• Современная система ЧПУ FANUC PLUS 0i-MF (5).
