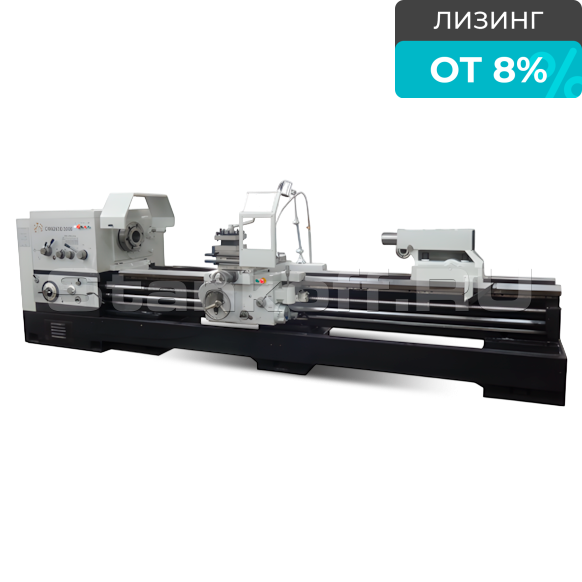

Универсальный токарно-винторезный станок F-CW6263E/3000
Краткие характеристики
Артикул
F-CW6263E/3000
| Класс точности по ГОСТ 8-82 | Н |
| Макс. диаметр обрабатываемой заготовки над станиной, мм | 630 |
| Макс. диаметр обрабатываемой заготовки над суппортом, мм | 360 |
| Макс. диаметр обработки над выемкой в станине, мм | 830 |
| Эффективная длина выемки, мм | 230 |
| Ширина направляющих станины, мм | 550 |
| Макс. длина обрабатываемой заготовки | 3000 |
| Диаметр отверстия шпинделя, мм | 105 (130) |
| Конус отверстия в шпинделе | D-11 |
| Передний конец шпинделя | 1:20 ф90 |
| Пределы частот вращения шпинделя, об/мин | 18 ступеней, 14-750 |
| Количество и диапазон продольных подач, мм/об | 0,048~24,3 /72 |
| Количество и диапазон поперечных подач, мм/об | 0,024~12,1 /72 |
| Ускоренная скорость подачи (продольная/поперечная), м/мин | 4/2 |
| Сечение резца, мм | 32х32 |
| Высота от опорной поверхности резца до оси центров, мм | 32 |
| Число резцов в резцедержателе, шт | 4 |
| Наибольшая длина перемещения резцовых салазок суппорта, мм | 200 |
| Наибольшая длина перемещения продольной (поперечной) каретки, мм | 3000 (360) |
| Цена одного деления лимба верхней части суппорта, мм | 0,05 |
| Цена одного деления лимба поперечного перемещения нижней части суппорта, мм | 0,05 |
| Наибольший угол поворота резцовых салазок, град | ±90° |
| Диаметр пиноли задней бабки, мм | 100 |
| Конус пиноли задней бабки | КМ6 |
| Наибольшее перемещение пиноли задней бабки, мм | 240 |
| Поперечное перемещение задней бабки, мм | ±15 |
| Мощность насоса для охлаждающей жидкости, кВт | 0,09 |
| Мощность привода главного движения, кВт | 11 |
| Габаритные размеры станка (ДхШхВ), мм | 5100х1385х1830 |
| Вес станка (нетто), кг | 4700 |
Модели серии
Все товары
Конструктив
Универсальный токарно-винторезный станок F-CW6263E/3000 используется в различных отраслях для выполнения широкого спектра операций по обработке материалов: обтачивание и растачивание цилиндрических и конических поверхностей, нарезка наружной и внутренней метрической, дюймовой, модульной и питчевой резьбы, а также сверление, зенкерование и развертывание.
Литая станина с усиленной конструкцией и закалёнными, шлифованными направляющими обеспечивает стабильную и долговечную работу станка. Повышенная жёсткость шпиндельного узла и всей конструкции позволяют использовать полную мощность привода для выполнения тяжёлых операций. Станок прост в эксплуатации и гарантирует точность позиционирования на протяжении длительного времени.
Литая станина с усиленной конструкцией и закалёнными, шлифованными направляющими обеспечивает стабильную и долговечную работу станка. Повышенная жёсткость шпиндельного узла и всей конструкции позволяют использовать полную мощность привода для выполнения тяжёлых операций. Станок прост в эксплуатации и гарантирует точность позиционирования на протяжении длительного времени.
Отличительные особенности
- Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
- Закаленный шпиндель из высокопрочной легированной стали;
- Закалённые и шлифованные зубчатые колеса и шестерни;
- Регулируемая муфта перегрузки ходового винта;
- Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
- Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
- Подача СОЖ в зону резания, галогеновый светильник;
- Грузоподъемность станка – 2000кг;
- Чугунное основание под станок.
Количество и диапазон нарезания резьбы
| Метрическая резьба | 1-240 /54 |
| Дюймовая резьба | 28-1 /37 |
| Модульная резьба | 0.5-60 /27 |
| Питчевая резьба | 30-1 /27 |
Характеристики
| Класс точности по ГОСТ 8-82 | Н |
| Макс. диаметр обрабатываемой заготовки над станиной, мм | 630 |
| Макс. диаметр обрабатываемой заготовки над суппортом, мм | 360 |
| Макс. диаметр обработки над выемкой в станине, мм | 830 |
| Эффективная длина выемки, мм | 230 |
| Ширина направляющих станины, мм | 550 |
| Макс. длина обрабатываемой заготовки | 3000 |
| Диаметр отверстия шпинделя, мм | 105 (130) |
| Конус отверстия в шпинделе | D-11 |
| Передний конец шпинделя | 1:20 ф90 |
| Пределы частот вращения шпинделя, об/мин | 18 ступеней, 14-750 |
| Количество и диапазон продольных подач, мм/об | 0,048~24,3 /72 |
| Количество и диапазон поперечных подач, мм/об | 0,024~12,1 /72 |
| Ускоренная скорость подачи (продольная/поперечная), м/мин | 4/2 |
| Сечение резца, мм | 32х32 |
| Высота от опорной поверхности резца до оси центров, мм | 32 |
| Число резцов в резцедержателе, шт | 4 |
| Наибольшая длина перемещения резцовых салазок суппорта, мм | 200 |
| Наибольшая длина перемещения продольной (поперечной) каретки, мм | 3000 (360) |
| Цена одного деления лимба верхней части суппорта, мм | 0,05 |
| Цена одного деления лимба поперечного перемещения нижней части суппорта, мм | 0,05 |
| Наибольший угол поворота резцовых салазок, град | ±90° |
| Диаметр пиноли задней бабки, мм | 100 |
| Конус пиноли задней бабки | КМ6 |
| Наибольшее перемещение пиноли задней бабки, мм | 240 |
| Поперечное перемещение задней бабки, мм | ±15 |
| Мощность насоса для охлаждающей жидкости, кВт | 0,09 |
| Мощность привода главного движения, кВт | 11 |
| Габаритные размеры станка (ДхШхВ), мм | 5100х1385х1830 |
| Вес станка (нетто), кг | 4700 |
