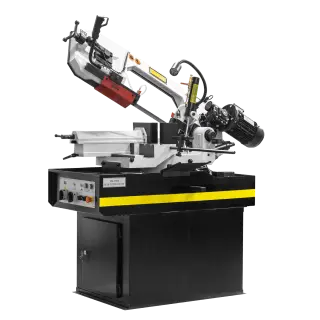

Ручной ленточнопильный станок по металлу BS-315GD

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315G позволяет делать распилы заготовок диаметром до 255мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – ленточная пила, сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

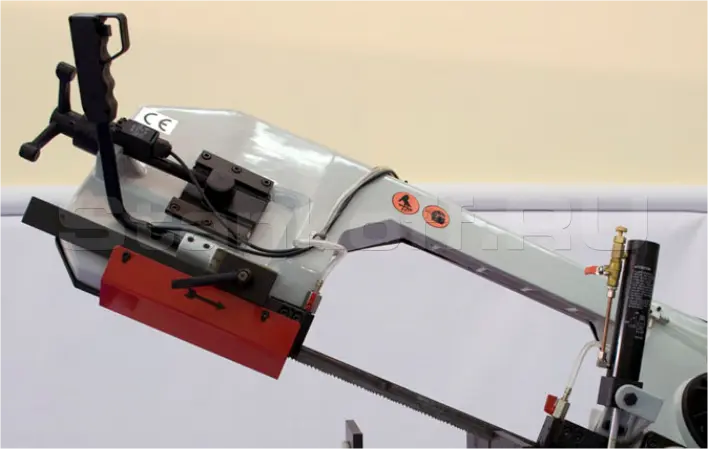

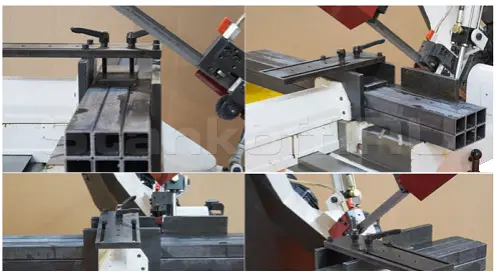

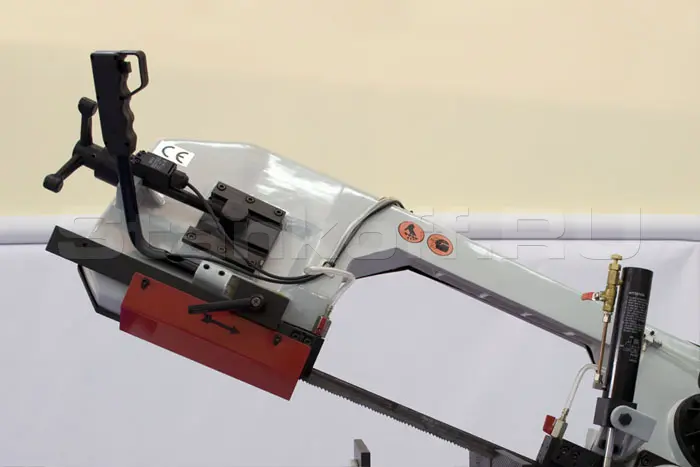

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Используя данную модель имеющую быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

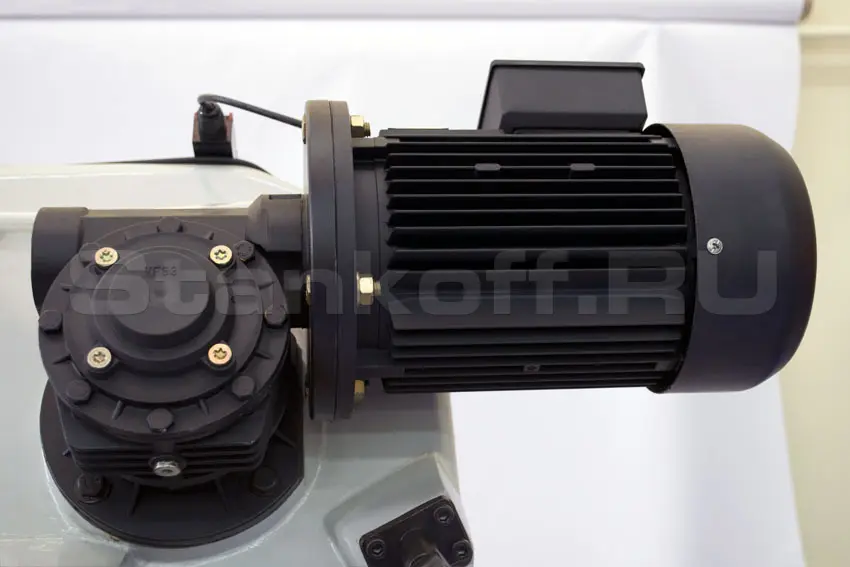

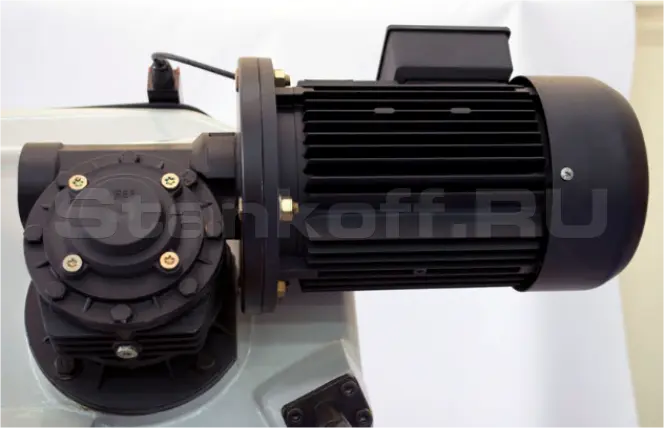

Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин).

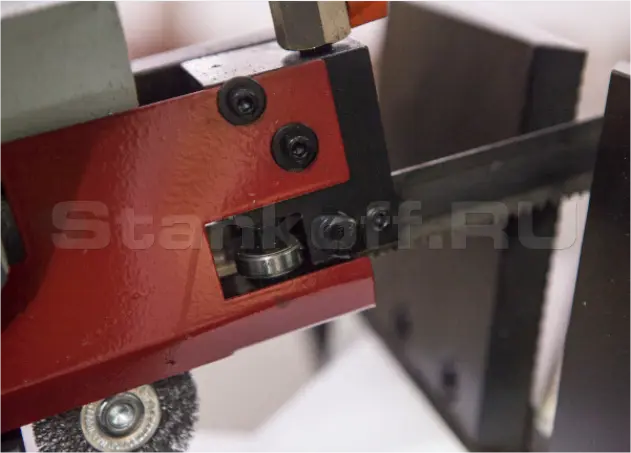

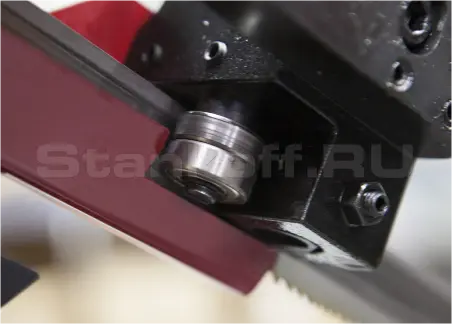

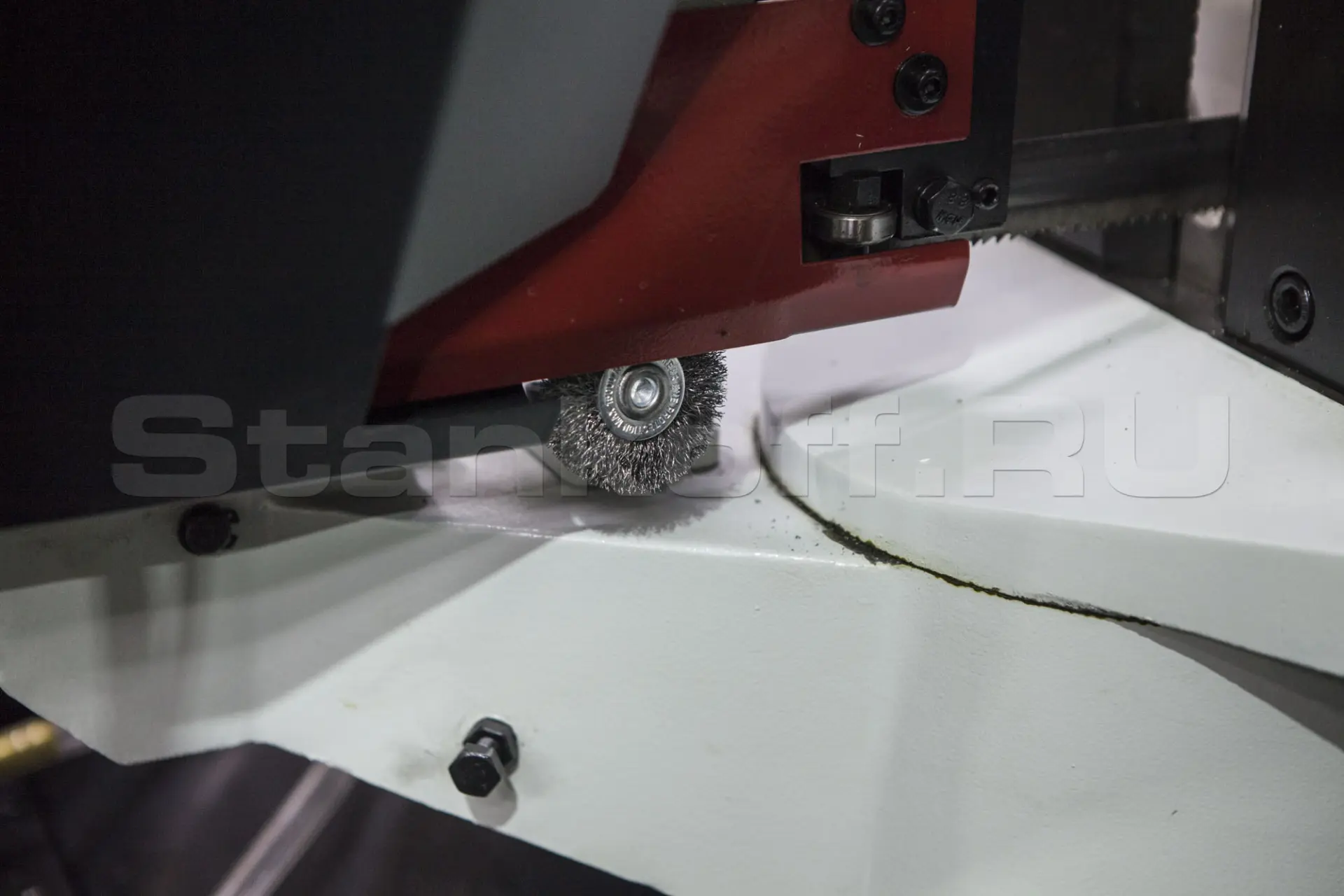

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников;

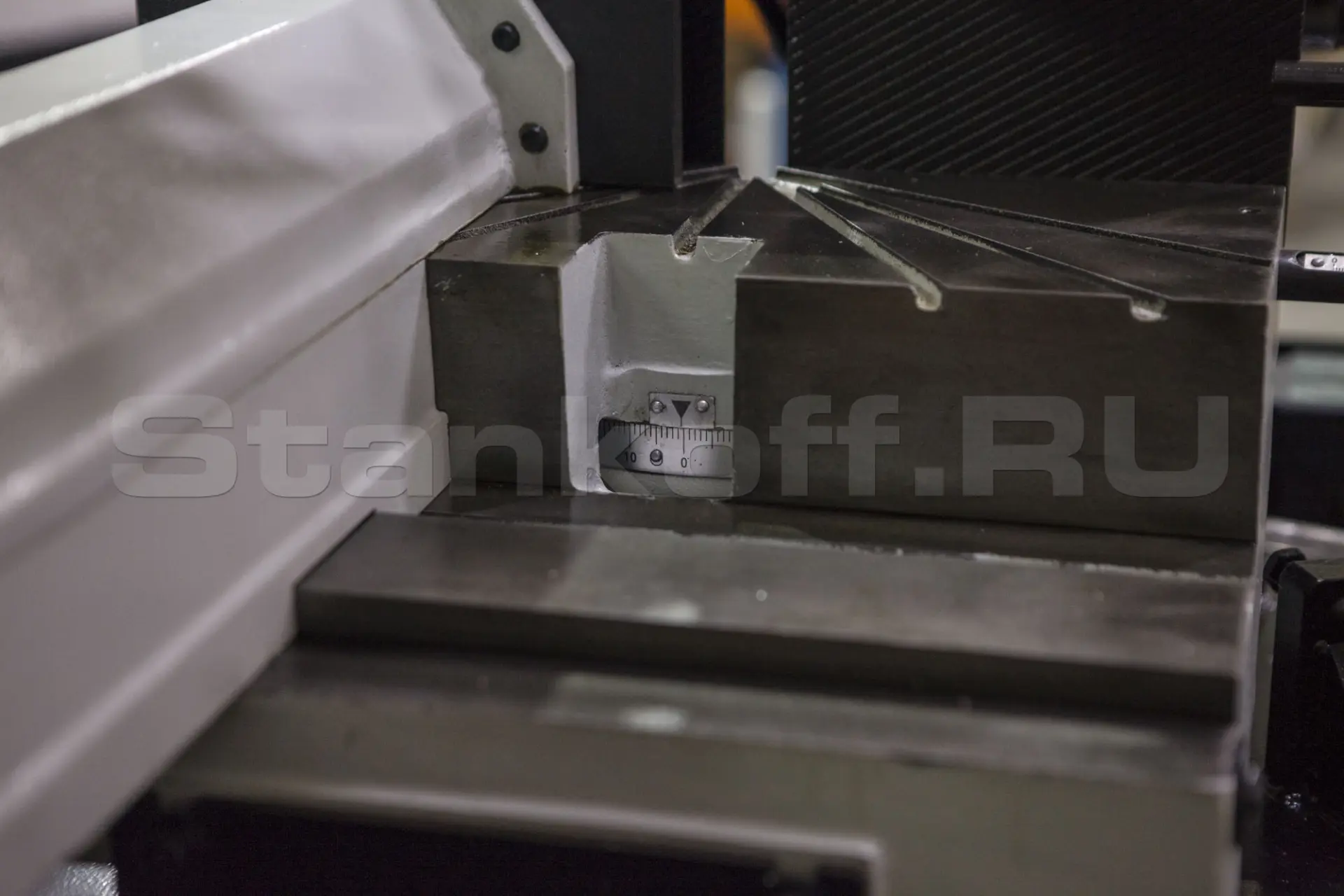

• Регулировка угла поворота вдоль шкалы;
• Регулируемая подача СОЖ в зону резания.

• Литая чугунная рама гарантирует жесткость станка и гасит вибрации;
• Опускание рамы осуществляется под собственным весом;

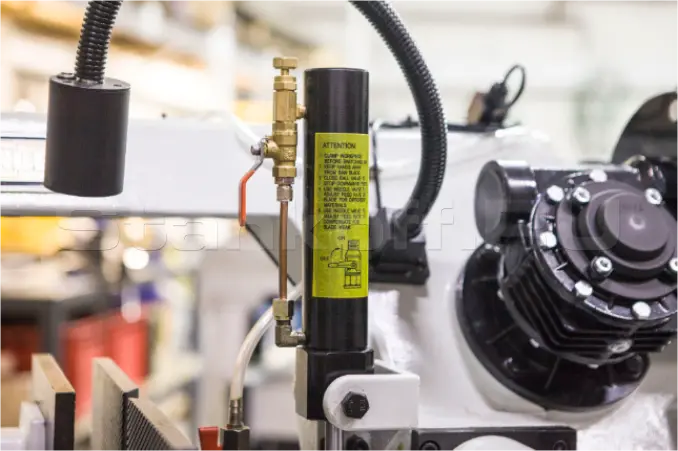

• Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером;
• Плавная регулировка скорости опускания рамы (подвод и рабочий ход);

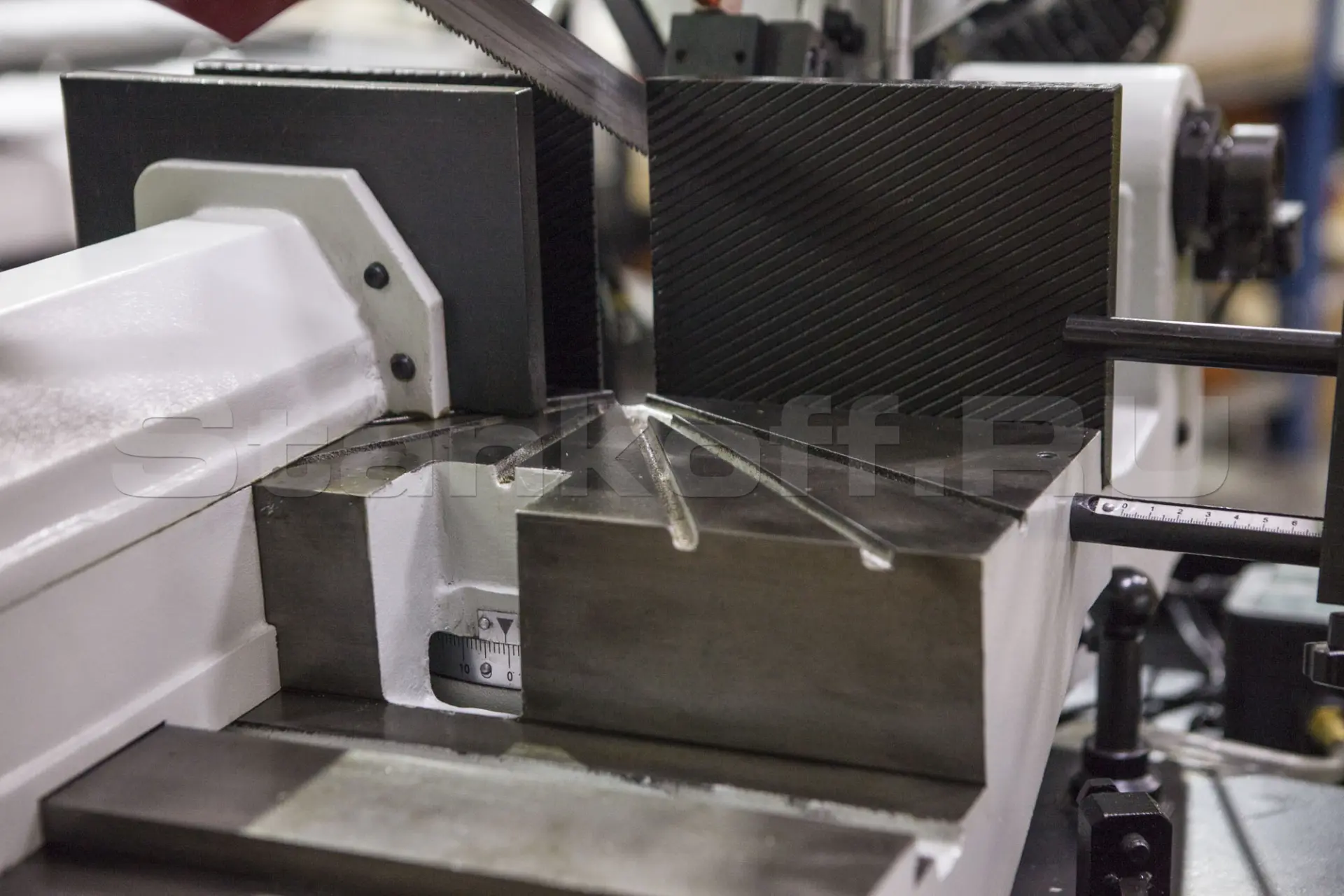

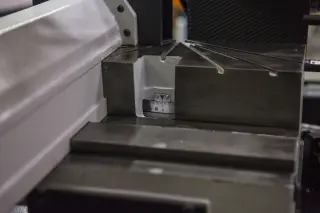

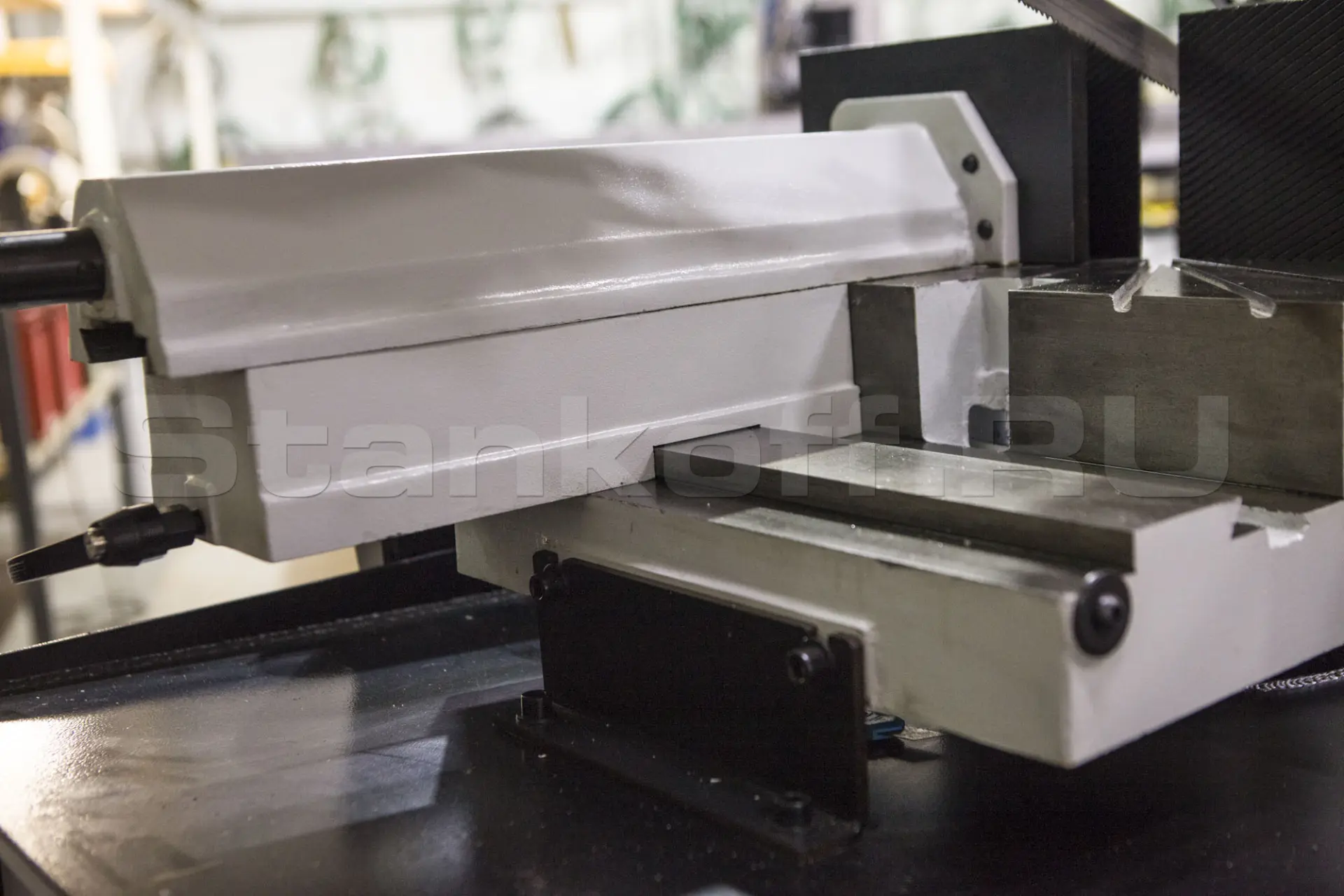

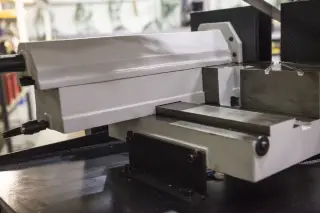

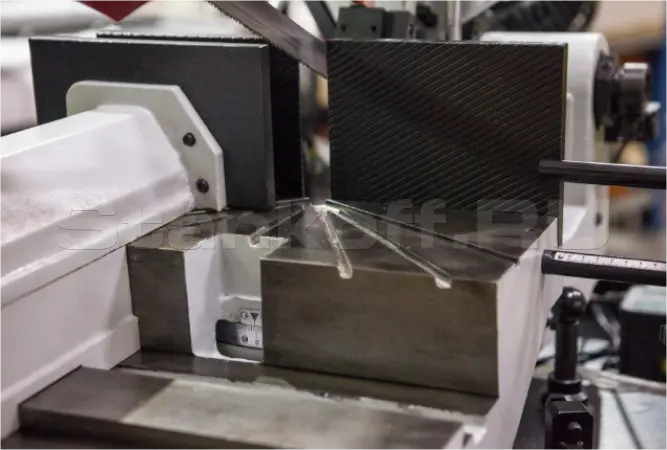

• Тиски механические с ручным зажимом;
• Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы.

• Поворотный стол с возможность поворота -45°…0°…+45°…+60º;

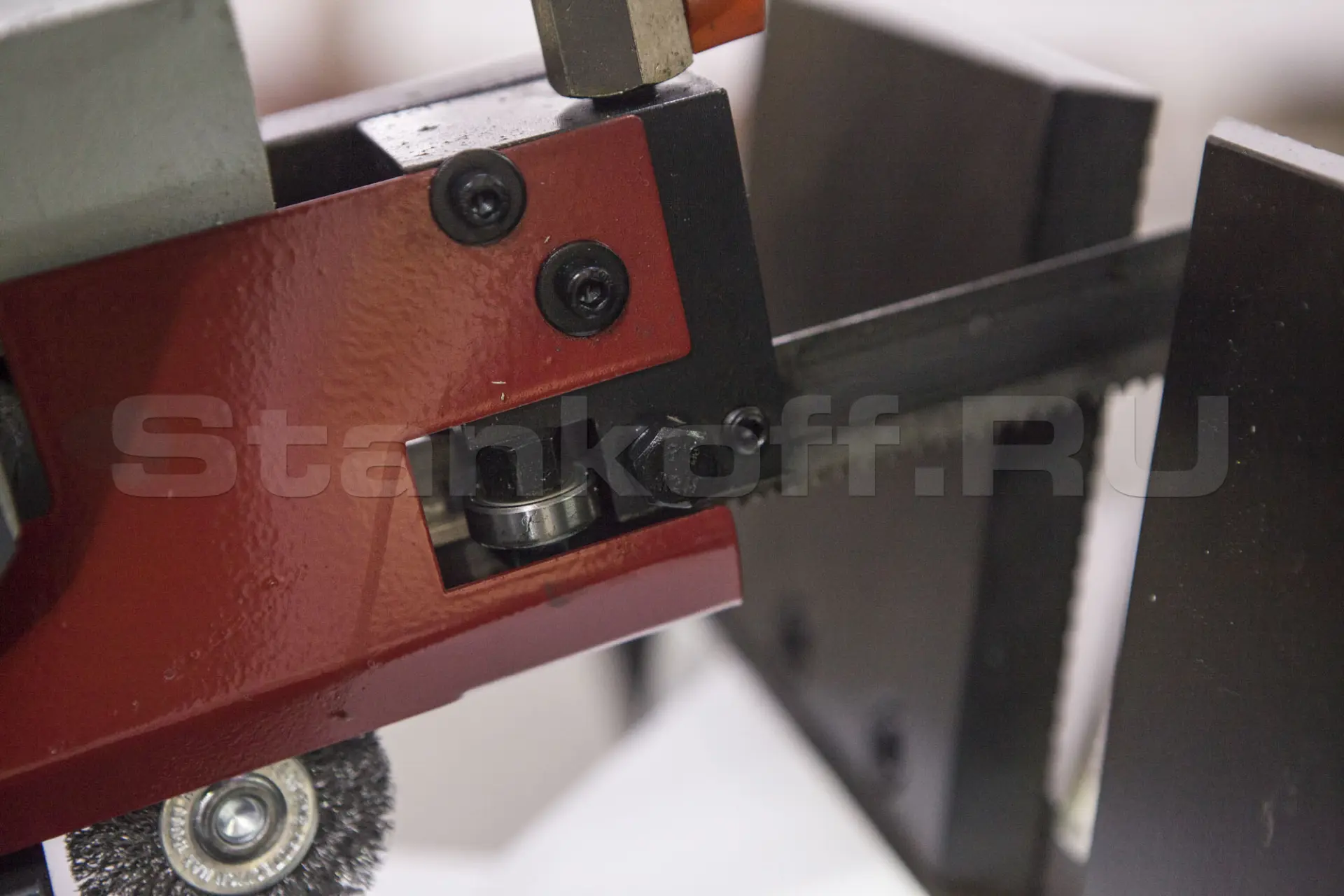

• Подвижные направляющие с твердосплавными пластинками;
• Перепускной клапан плавная регулировка опускания пильной рамы;
• Тиски механические с ручным зажимом;
• Скорость вращения пилы фиксированная 40, 80 м/мин;
• Ручное натяжение ленты;

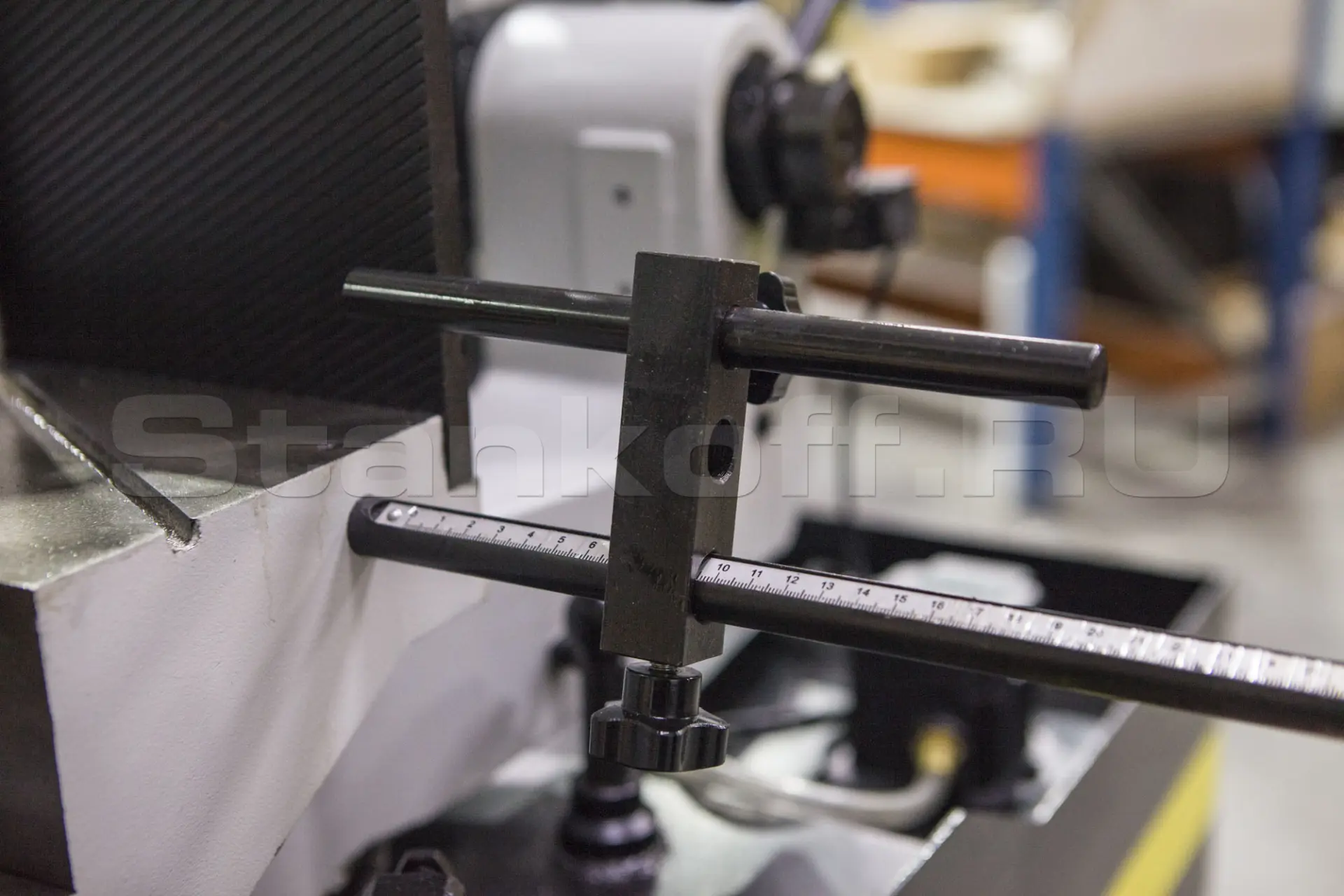

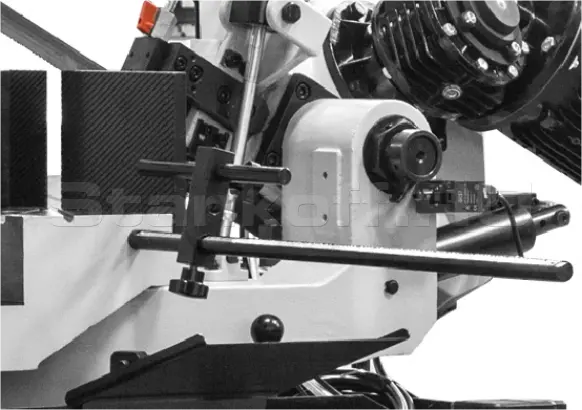

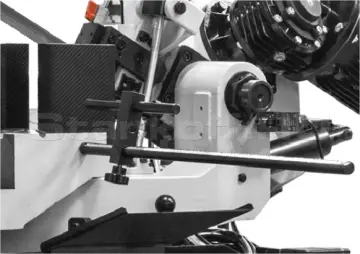

• Мерный упор 500 мм;

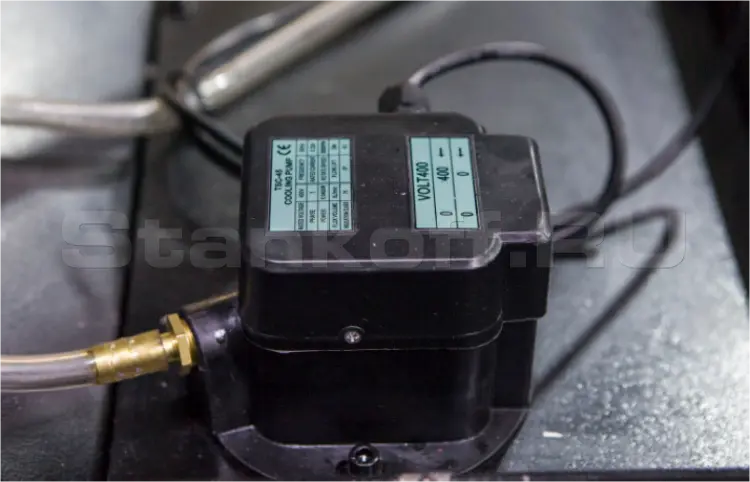

• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ;
• Пила ленточная квалитет М42.
