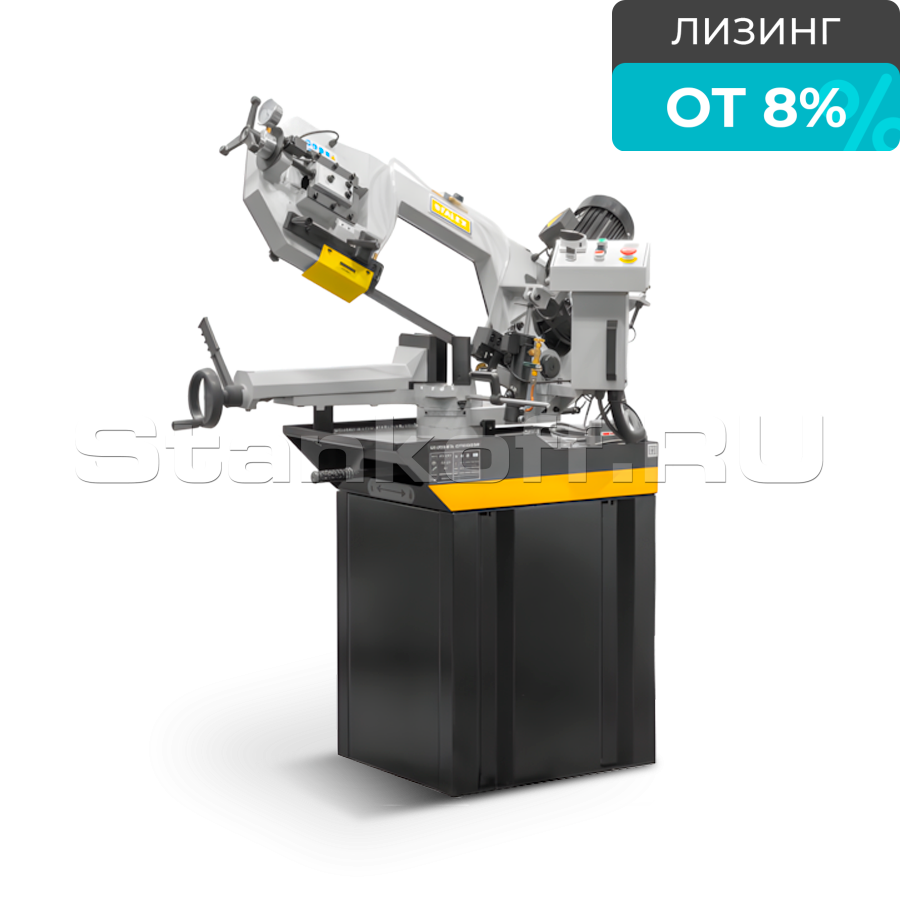

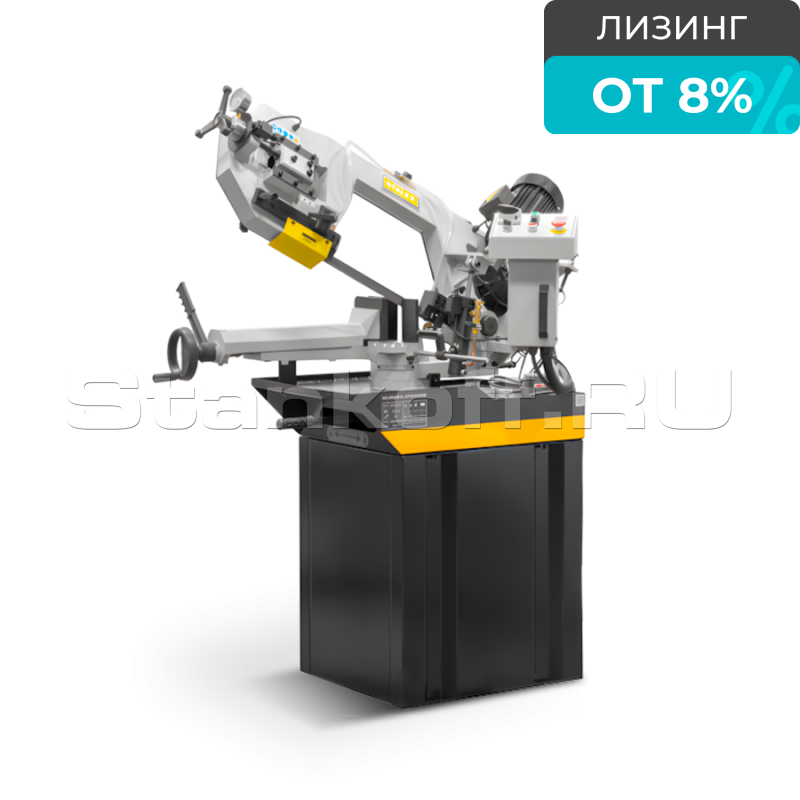

Ленточнопильный станок Stalex BSМ-225GV
Краткие характеристики
Артикул
BSМ-225GV
| Привод | зубчатый |
| Скорость резания, м/мин | 5-90 |
| Передаточное отношение | 18:1 |
| Угол разворота рамы, ° | +90/ +30/ +45/+60 |
| Диаметр шкивов, мм | 300 |
| Размер полотна, мм | 2450х27х0,9 |
| Рабочая высота станка, мм | 920 |
| Подача пильной рамы | собственный вес с гидрорегулировкой |
| Зажим заготовки | ручной (+ рычаг быстрой доводки) |
| Объём бака СОЖ, л | 15,2 |
| Мощность двигателя, кВт | 1,5 |
| Мощность двигателя СОЖ, кВт | 0,045 |
| Напряжение,В | 380 |
| Габариты станка (ДхШхВ), мм | 1600х1300х1800 |
| Размер упаковки, мм | 1350х580х970 |
| Масса нетто/брутто, кг | 197/237 |
Модели серии
Все товары
Конструктив
Stalex BSM-225GV — ленточнопильный станок европейского типа для точного распила заготовок диаметром до 225 мм.
Модель позволяет выполнять рез под углом благодаря повороту пильной рамы от 0° до +60, при этом сама заготовка остаётся неподвижной, что упрощает работу и ускоряет переналадку.
Плавное опускание рамы под собственным весом с регулировкой через гидроцилиндр помогает подобрать оптимальный режим резания в зависимости от профиля заготовки.
Две направляющие головки обеспечивают точное ведение полотна в зоне реза, повышая качество обработки.
Быстрорегулируемые тиски и система быстрого отвода подвижной губки сокращают время на смену заготовки.
Ручной зажим и подача материала делают станок удобным для универсального применения и работы с разными типами заготовок.
Система СОЖ в стандартной комплектации повышает производительность, улучшает условия резания и продлевает срок службы полотна.
Максимальные размеры заготовок
| Сечение | Круг, мм | Квадрат, мм | Прямоугольник, мм |
| +90° | 225 | 200 | 260х150 |
| +30° | 200 | 190 | 210х140 |
| +45° | 160 | 150 | 160х140 |
| +60° | 100 | 100 | 100х115 |
Преимущества
- Поворотный стол с возможностью установки угла поворота 0°, +45° и +60° с регулировкой по шкале.
- Литая чугунная рама обеспечивает высокую жесткость конструкции и эффективно снижает вибрации.
- Опускание пильной рамы происходит под собственным весом.
- Гидравлический цилиндр обеспечивает автоматическую бесступенчатую резку и плавную регулировку скорости опускания рамы на этапах подвода и рабочего хода.
- Зубчатый привод выполнен на основе закалённой и бронзовой зубчато-винтовой передачи с червячным редуктором 18:1.
- Станция охлаждения, расположенная внутри рамы, обеспечивает подачу СОЖ; объём бака составляет 15,2 литра.
- Высокая точность движения ленточного полотна достигается за счёт применения твёрдосплавных пластин и роликовых подшипников.
- Тиски оснащены системой быстрого отвода и рычагом быстрой доводки.
Комплектация
- Подвижная направляющая с роликовыми подшипниками натяжения полотна.
- Перепускной клапан плавная регулировка опускания пильной рамы.
- Тиски с ручным зажимом, и рычагом быстрой доводки.
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин.
- Трёх лучевой маховик механического натяжения ленты.
- Датчик контроля натяжения полотна – тензометр.
- Защита – датчик на обрыв полотна (остановка станка) / датчик при открытии кожуха рамы (остановка станка).
- Мерный упор 300 мм.
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ.
- Пила ленточная квалитет М42.
Конструктивные особенности

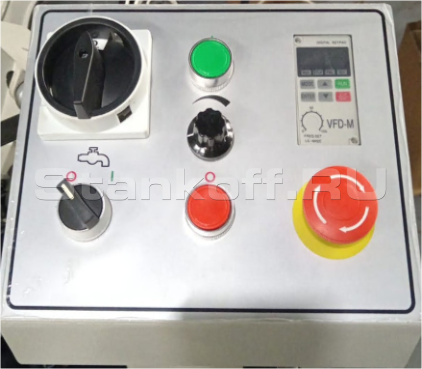

Панель управления
- Переключатель включения станка
- Индикатор включения станка
- Маховик регулировки скорости резания 5-90 м/мин
- Цифровой индикатор скорости резания
- Переключатель системы СОЖ
- Кнопка выключения станка
- Общая кнопка стоп
- Индикатор включения станка
- Маховик регулировки скорости резания 5-90 м/мин
- Цифровой индикатор скорости резания
- Переключатель системы СОЖ
- Кнопка выключения станка
- Общая кнопка стоп

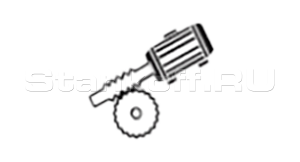

Передаточное отношение - 18:1
Передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость

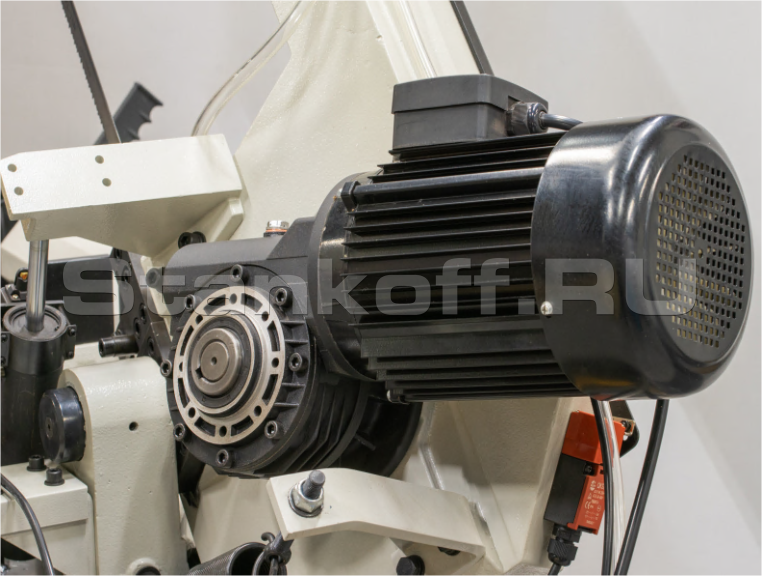

Зубчатый привод
Зубчатый привод обеспечивает передачу мощности и точное управление движением рабочих элементов для эффективной обработки материалов.

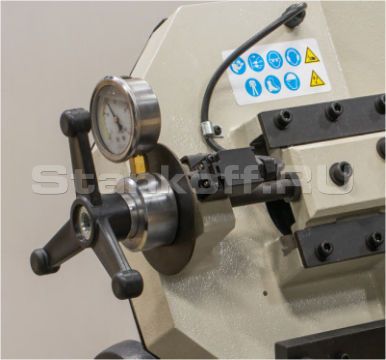

Узел натяжения и контроля полотна
Маховик ручного натяжения ленты + датчик контроля натяжения полотна + датчик на обрыв полотна.

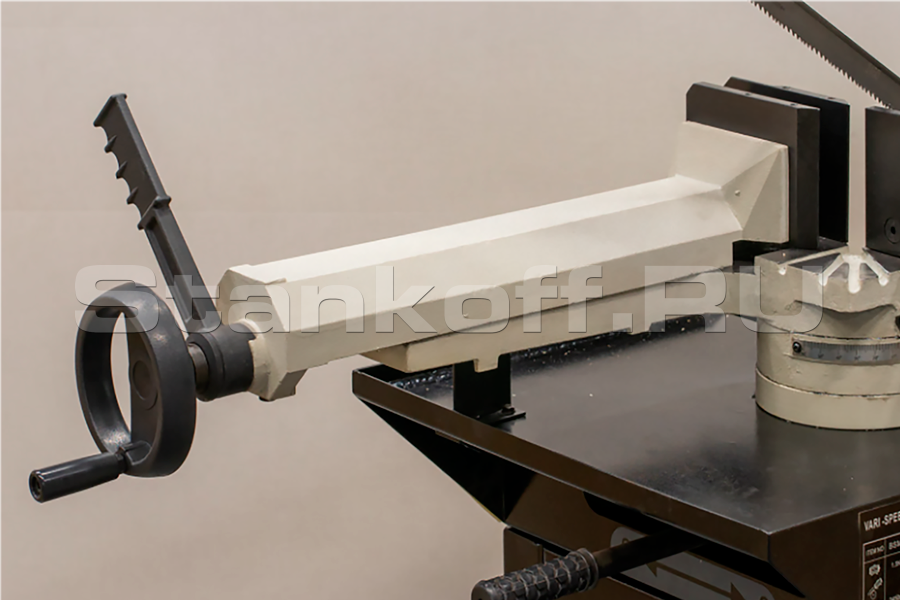

Маховик тисков и рычаг быстрой доводки
Маховик тисков и рычаг быстрой доводки обеспечивают удобную и быструю настройку зажима заготовки, сокращая время подготовки станка к работе.

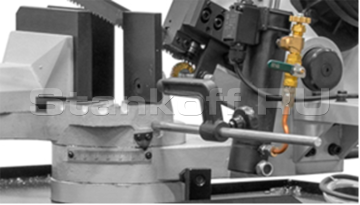

Мерный упор 300 мм
Мерный упор обеспечивает точное и надежное позиционирование для качественной обработки материалов.

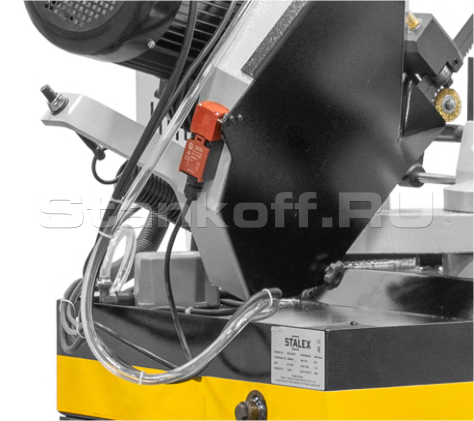

Датчик при открытии кожуха рамы
Станок оснащён датчиком открытия кожуха рамы, который автоматически останавливает работу оборудования при открытии защитного ограждения.

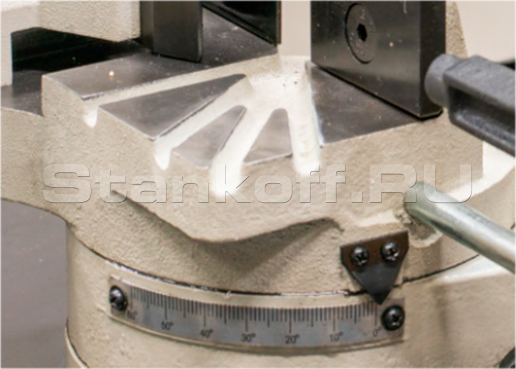

Поворотный стол
Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы

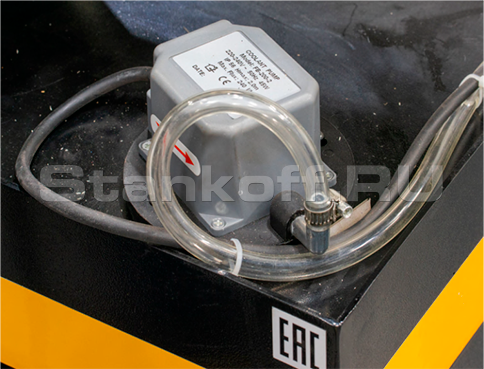

Станция охлаждения
Обеспечивает подачу СОЖ, расположена в основании станка (не в тумбе, тумба глухая), бак 15 литров.

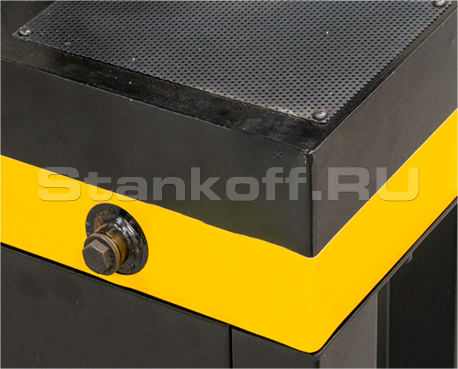

Сливное отверстие системы СОЖ
Сливное отверстие системы СОЖ обеспечивает быстрое и удобное сливание жидкости для облегчения обслуживания и очистки станка.
Дополнительные опции
Характеристики
| Привод | зубчатый |
| Скорость резания, м/мин | 5-90 |
| Передаточное отношение | 18:1 |
| Угол разворота рамы, ° | +90/ +30/ +45/+60 |
| Диаметр шкивов, мм | 300 |
| Размер полотна, мм | 2450х27х0,9 |
| Рабочая высота станка, мм | 920 |
| Подача пильной рамы | собственный вес с гидрорегулировкой |
| Зажим заготовки | ручной (+ рычаг быстрой доводки) |
| Объём бака СОЖ, л | 15,2 |
| Мощность двигателя, кВт | 1,5 |
| Мощность двигателя СОЖ, кВт | 0,045 |
| Напряжение,В | 380 |
| Габариты станка (ДхШхВ), мм | 1600х1300х1800 |
| Размер упаковки, мм | 1350х580х970 |
| Масса нетто/брутто, кг | 197/237 |
