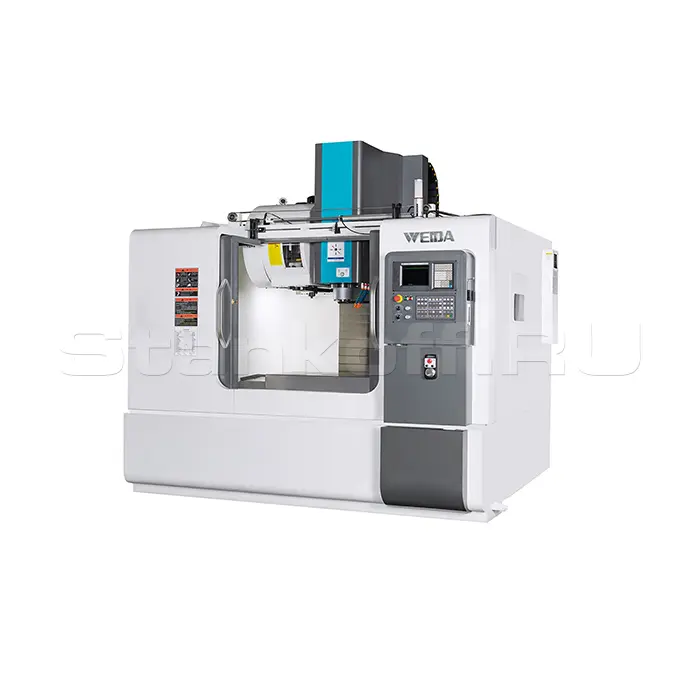

Вертикальный обрабатывающий фрезерный центр WEIDA VMС855

Name: Вертикальный обрабатывающий фрезерный центр WEIDA VMС855
Brand: Weida
Rating: 5 (1 reviews)

Сравнить Вопросы

Weida (Китай)

Краткие характеристики

Артикул VMС855

Перемещение стола (X x Y x Z), мм	800x550x550
Размер рабочего стола, мм	1000x550
Ширина Т-образных пазов, мм	18
Расстояние между Т-образными пазами, мм	90
Количество Т-образных пазов, шт	5
Максимальная нагрузка на рабочий стол, кг	500
Расстояние от торца шпинделя до поверхности рабочего стола, мм	150-700
Расстояние от оси вращения шпинделя до вертикальных направляющих, мм	560
Скорость ускоренного перемещения (X/Y/Z), м/мин	30/30/24
Конус шпинделя	BT40
Скорость вращения шпинделя, мин^-1	40-8000
Мощность двигателя шпинделя, кВт	11/15
Количество позиций в инструментальном магазине, шт	24
Максимальный вес инструмента, кг	8
Максимальный диаметр инструмента, мм	78/120
Максимальная длина инструмента, мм	300
Точность позиционирования X, Y, Z осей по стандарту JIS, мм	±0,005/300
Точность повторного позиционирования по стандарту JIS, мм	±0,003/300
Время смены инструмента, сек	1,55
Система ЧПУ	KND2000
Габаритные размеры (Д×Ш×В), мм	2550×2300×2700
Вес, кг	5000

Все характеристики

Конструктив

Вертикальный обрабатывающий фрезерный центр с ЧПУ VMC855 оснащен жесткой станиной из серого чугуна, линейными направляющими качения и сочетает высокую точность, производительность и надежность. Предназначен для обработки сложных металлических деталей в серийном производстве, обеспечивая высокую скорость подачи и обработки.

Область применения

Станок широко используется в производстве пресс-форм, авиастроении, машиностроении, автомобильной и военной отраслях для обработки корпусных деталей. Позволяет за один проход обрабатывать деталь с четырёх сторон, выполняя фрезерование, растачивание, сверление, нарезание резьбы и другие операции.

Комплектующие

Система ЧПУ	KND (КНР)
Шпиндель	POSA VOLIS (Тайвань)
Подшипники	FAG (Германия)/ NSK (Япония)
ШВП	NACHI (Япония)
Магазин инструментов	CHENSOUND/HDW/OKADA (Тайвань)
Литые детали

Конструктивные особенности

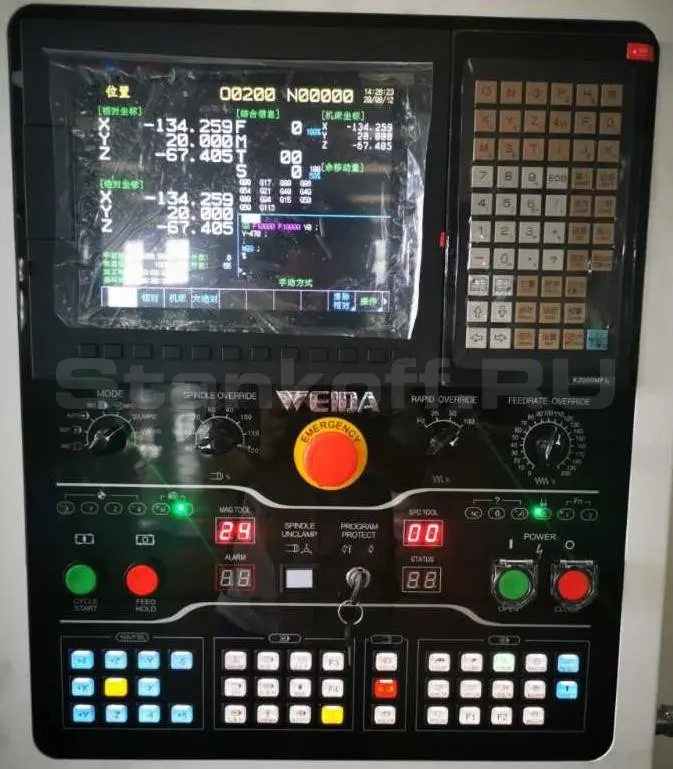

Система ЧПУ KND2000

Решение для управления множеством операций, которое сочетает в себе оптимальную стоимость, высокую производительность и надежность.
• Поддержка одновременной обработки по 4 осям или их комбинации в формате 3+2;
• Полная готовность к работе благодаря интегрированному программному обеспечению;
• Обратная связь через цифровую шину привода;
• Возможность двунаправленной компенсации погрешностей ходового винта;
• Оснащение электронным маховиком управления.

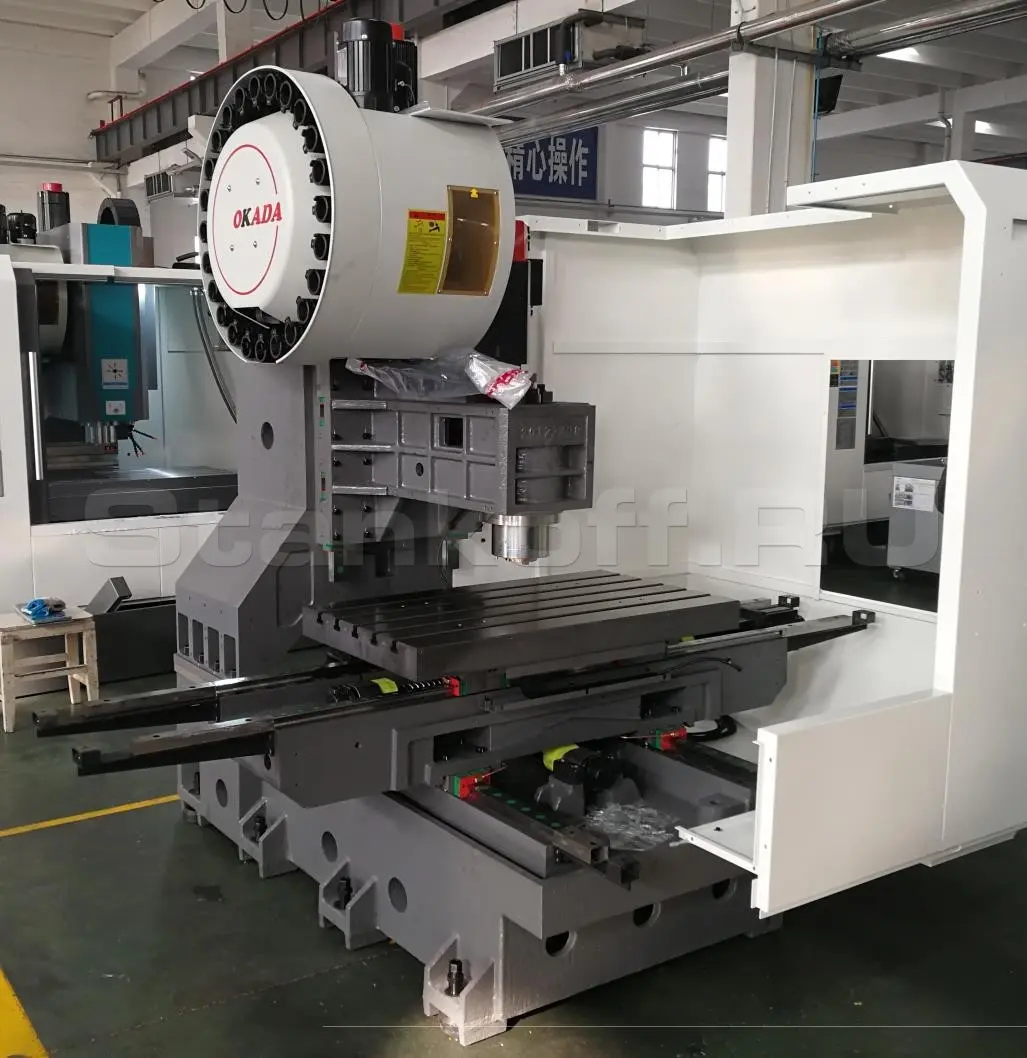

Цельнолитая виброустойчивая станина

Цельнолитая станина и направляющие качения по всем осям обеспечивают высокую точность, производительность и скорость обработки.

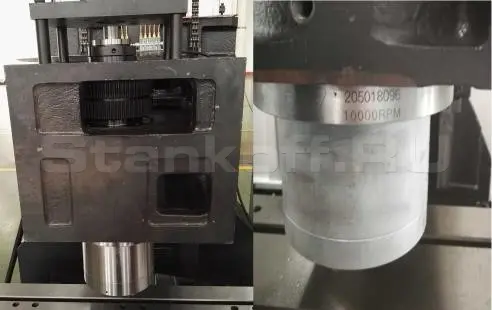

Шпиндель

Шпиндель от производителя POSA (Тайвань) ВТ40 с предельной частотой вращения 8 000 мин-1. Тип хвостовика MAS 403.

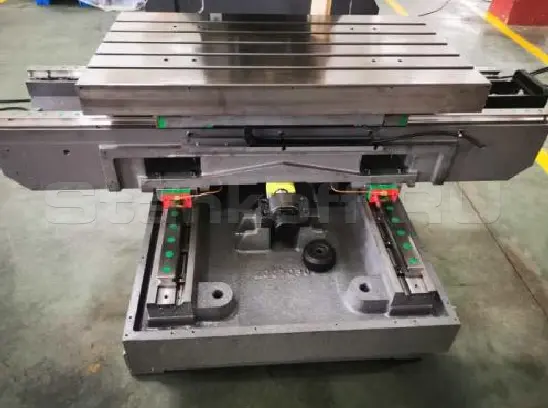

Направляющие

Роликовые направляющие качения призматического типа, в сочетании с без ремённой передачей крутящего момента от двигателя подачи на ШВП обеспечивают высокую точность и скорость обработки при обработке со снятием больших припусков.

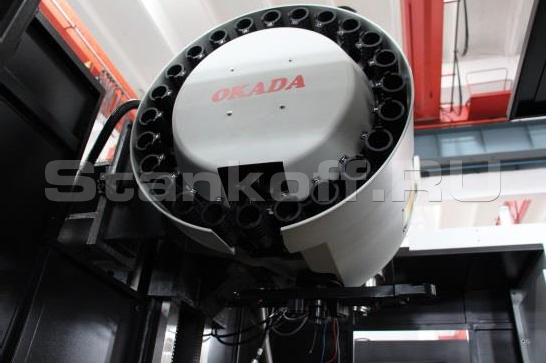

Инструментальный барабан

Инструментальный барабан вертикального типа на 24 позиции с манипулятором.

Телескопическая защита направляющих

Телескопическая защита направляющих с резиновыми уплотнениями надежно предотвращает попадание стружки и СОЖ на направляющие, подшипниковые узлы и шариковые винтовые пары (ШВП).

Характеристики

Перемещение стола (X x Y x Z), мм	800x550x550
Размер рабочего стола, мм	1000x550
Ширина Т-образных пазов, мм	18
Расстояние между Т-образными пазами, мм	90
Количество Т-образных пазов, шт	5
Максимальная нагрузка на рабочий стол, кг	500
Расстояние от торца шпинделя до поверхности рабочего стола, мм	150-700
Расстояние от оси вращения шпинделя до вертикальных направляющих, мм	560
Скорость ускоренного перемещения (X/Y/Z), м/мин	30/30/24
Конус шпинделя	BT40
Скорость вращения шпинделя, мин^-1	40-8000
Мощность двигателя шпинделя, кВт	11/15
Количество позиций в инструментальном магазине, шт	24
Максимальный вес инструмента, кг	8
Максимальный диаметр инструмента, мм	78/120
Максимальная длина инструмента, мм	300
Точность позиционирования X, Y, Z осей по стандарту JIS, мм	±0,005/300
Точность повторного позиционирования по стандарту JIS, мм	±0,003/300
Время смены инструмента, сек	1,55
Система ЧПУ	KND2000
Габаритные размеры (Д×Ш×В), мм	2550×2300×2700
Вес, кг	5000
