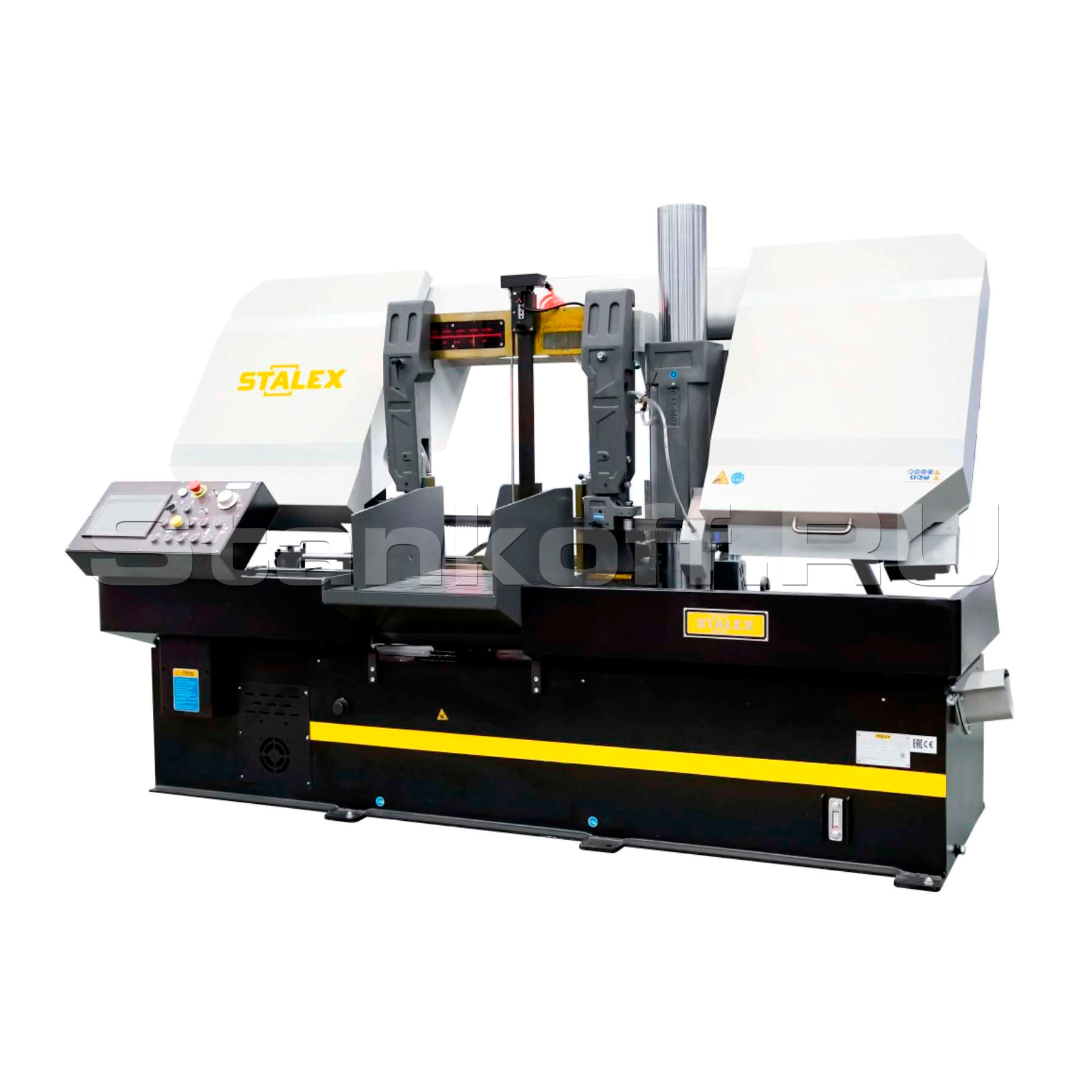

Автоматический ленточнопильный колонный станок STALEX H-320A
Краткие характеристики
Артикул
H-320A
| Скорость резания (инвентор), м/мин | 10-80 |
| Вращение пилы, град | 90° |
| Сечение (круг), мм | 0-320 |
| Сечение (прямоугольник), мм | 320х320 |
| Пакетная резка, мм | 260х130 |
| Длина конечной детали, мм | 140 |
| Объем гидравлического бака, л | 60 |
| Объем бака для охлаждающей жидкости, л | 90 |
| Рабочая высота стола (от пола до основания тисков), мм | 666 |
| Габариты ленточного полотна, мм | 34х1,1х4115 |
| Мощность главного двигателя, кВт | 4 (380В, 50 Гц, 3-х фазный) |
| Мощность гидравлической станции, кВт | 0,75 |
| Мощность системы СОЖ, кВт | 0,09 |
| Габаритные размеры станка (ДхШхВ), мм | 2250х2300х1550 |
| Вес станка (нетто/брутто), кг | 1650/1700 |
Модели серии
Все товары
Конструктив
Автоматический ленточнопильный колонный станок STALEX H-320A предназначен для резки труб и цельных заготовок под углом 90°, включая круглый и квадратный профиль. В этих станках пильная рама перемещается по двум вертикальным стойкам, что образует жесткий и стабильный контур, обеспечивающий высокую точность реза.
Рама пилы выполнена из сварной стальной конструкции, что придаёт ей дополнительную устойчивость. Эти станки могут работать в ручном и автоматическом режимах: в ручном оператор запускает каждую операцию кнопкой, а в автоматическом станок выполняет полный цикл самостоятельно (зажим заготовки, подвод к пилению, включение пилы, опускание рамы, остановка пилы, подъем рамы и разжим тисков). В автоматическом режиме оператору нужно лишь подать заготовку и нажать кнопку «Пуск».
Станок оснащен гидравлическими тисками и цветным сенсорным дисплеем на основной панели, где можно программировать и контролировать процесс пиления. Также предусмотрены регулятор скорости опускания пилы и кнопка аварийной остановки для безопасной работы. В ленточно-отрезных станках используются биметаллические пилы марок M42 и M51. Пилы с более твёрдым зубом марки M51 специально предназначены для резки заготовок из нержавеющих сталей. Для обеспечения качественного реза, увеличения срока службы пилы и сохранности станка, при резке заготовок необходимо использовать смазочно-охлаждающие жидкости (СОЖ).
Рама пилы выполнена из сварной стальной конструкции, что придаёт ей дополнительную устойчивость. Эти станки могут работать в ручном и автоматическом режимах: в ручном оператор запускает каждую операцию кнопкой, а в автоматическом станок выполняет полный цикл самостоятельно (зажим заготовки, подвод к пилению, включение пилы, опускание рамы, остановка пилы, подъем рамы и разжим тисков). В автоматическом режиме оператору нужно лишь подать заготовку и нажать кнопку «Пуск».
Станок оснащен гидравлическими тисками и цветным сенсорным дисплеем на основной панели, где можно программировать и контролировать процесс пиления. Также предусмотрены регулятор скорости опускания пилы и кнопка аварийной остановки для безопасной работы. В ленточно-отрезных станках используются биметаллические пилы марок M42 и M51. Пилы с более твёрдым зубом марки M51 специально предназначены для резки заготовок из нержавеющих сталей. Для обеспечения качественного реза, увеличения срока службы пилы и сохранности станка, при резке заготовок необходимо использовать смазочно-охлаждающие жидкости (СОЖ).
Особенности
- Произведен по стандартам СЕ;
- Электрические компоненты от известных производителей Siemens, Schneider, Meanwell Siemens, Schneider, Meanwell и др;
- Мощный двигатель для эффективной резки;
- Пульт PLC (панель HMI+кнопочное управление) для программирования и управления режимами резов;
- Гидравлическое натяжение ленточнопильного полотна;
- Прижим пакетной резки (гидравлический;
- Моторизированная дисковая щетка для удаления стружки;
- Автоматический конвейер для сбора стружки;
- Функция подачи заготовок контролируется гидравлической системой.
Конструктивные особенности
Система подачи
Подача управляется гидравлической системой, а её размер отслеживается с помощью магнитной шкалы и контролируется программируемым логическим контроллером (PLC).
Автоматический конвейер для сбора стружки
Предназначен для транспортировки стружки или мелких деталей.
Класс вязкости гидравлического масла
| Класс вязкости | Кинематическая вязкость при 40 °C, мм²/с |
| Маловязкие масла | |
| 5 | 4,14-5,06 |
| 7 | 6,12-7,48 |
| 10 | 9,00-11,00 |
| 15 | 13,50-16,50 |
| Средневязкие масла | |
| 22 | 19,80-24,20 |
| 32 | 28,80-35,20 |
| Вязкие масла | |
| 46 | 41,40-50,60 |
| 68 | 61,20-74,80 |
| 100 | 90,00-110,00 |
| 150 | 135,00-165,00 |
Комплектующие
- Пульт станка PLC (панель HMI + кнопочное управление);
- Двигатель с регулируемой частотой вращения;
- Зубчатый привод ;
- Блоки позиционирования полотна (перпендикулярности);
- Автоматический подвод заготовок;
- Гидравлические тиски;
- Моторизированная дисковая щетка для удаления стружки;
- Двойной гидравлический клапан управления подачей вниз;
- Гидравлическое натяжение ленточнопильного станка;
- Автоматический конвейер для сбора стружки.
Габаритные размеры
Характеристики
| Скорость резания (инвентор), м/мин | 10-80 |
| Вращение пилы, град | 90° |
| Сечение (круг), мм | 0-320 |
| Сечение (прямоугольник), мм | 320х320 |
| Пакетная резка, мм | 260х130 |
| Длина конечной детали, мм | 140 |
| Объем гидравлического бака, л | 60 |
| Объем бака для охлаждающей жидкости, л | 90 |
| Рабочая высота стола (от пола до основания тисков), мм | 666 |
| Габариты ленточного полотна, мм | 34х1,1х4115 |
| Мощность главного двигателя, кВт | 4 (380В, 50 Гц, 3-х фазный) |
| Мощность гидравлической станции, кВт | 0,75 |
| Мощность системы СОЖ, кВт | 0,09 |
| Габаритные размеры станка (ДхШхВ), мм | 2250х2300х1550 |
| Вес станка (нетто/брутто), кг | 1650/1700 |
