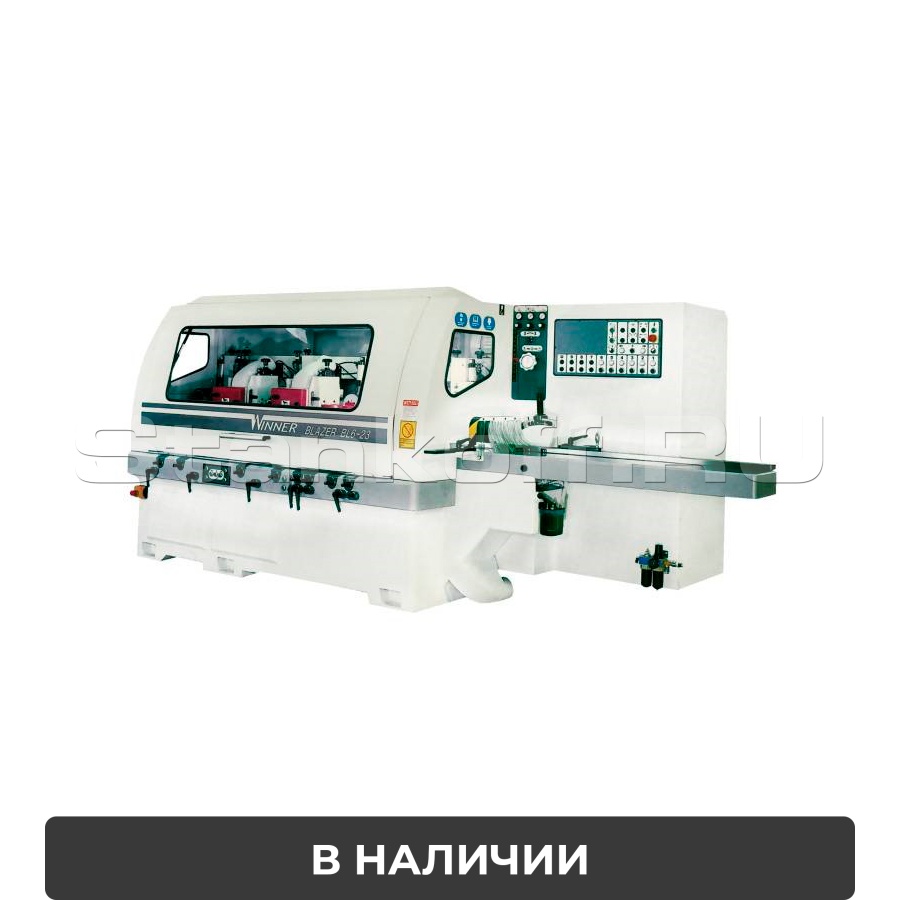

Четырехсторонний станок c джоинтером BL 6-23 SP-J

Name: Четырехсторонний станок c джоинтером BL 6-23 SP-J
Brand: Winner
Availability: PreOrder
Rating: 5 (1 reviews)

/ 5

Сравнить Вопросы

Winner (Тайвань)

Краткие характеристики

Артикул BL 6-23 SP-J

Количество шпинделей, шт	6
Минимальная обрабатываемая ширина, мм	18
Максимальная обрабатываемая ширина, мм	230
Минимальная обрабатываемая толщина, мм	6
Максимальная обрабатываемая толщина, мм	160
Минимальная рабочая длина, мм	240
Мощность на 1м, 2м шпинделях, кВт	5,5
Мощность на 3м, 4м, 5м, 6м шпинделях, кВт	7,5
Джоинтер на 6 шпинделе	Есть
Двигатель подачи, кВт	5,5
Двигатель перемещения вверх/вниз, кВт	0,75
Диаметр шпинделя, мм	50
Частота вращения ножевой головки на 6 шпинделе при 50 Гц, об/мин	9000
Частота вращения ножевой головки при 50 Гц, об/мин	6200
Минимальная скорость подачи, м/мин	7
Максимальная скорость подачи, м/мин	36
Минимальный диаметр ножевой головки на первом нижнем шпинделе, мм	100
Максимальный диаметр ножевой головки на первом нижнем шпинделе, мм	160
Минимальный диаметр ножевой головки на правом шпинделе, мм	110
Максимальный диаметр ножевой головки на правом шпинделе, мм	180
Минимальный диаметр ножевой головки на левом шпинделе, мм	110
Максимальный диаметр ножевой головки на левом шпинделе, мм	200
Минимальный диаметр ножевой головки на верхнем шпинделе, мм	110
Максимальный диаметр ножевой головки на верхнем шпинделе, мм	200
Минимальный диаметр ножевой головки на втором нижнем шпинделе, мм	100
Максимальный диаметр ножевой головки на втором нижнем шпинделе, мм	250
Перемещение вертикальных шпинделей, мм	45
Максимальное перемещение горизонтальных шпинделей, мм	35
Давление для пневмосистемы, атм.	6
Диаметр отвода отходов, мм	140
Габаритные размеры (ДxШxВ)	4500x2010x2110
Масса нетто, кг	5500

Все характеристики

Модели серии

Все товары

BL 4-23

BL 5-23

BL 6-23

BL 6-23 SP

BL 6-23 SP-K

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Динар Фасхутдинов

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Четырехсторонний станок BL 6-23 SP-J c джоинтером предназначен для профильной и плоскостной обработки пиломатериала с целью получения различных погонажных изделий, таких как половая доска, вагонка, наличник, брусок, плинтус и прочей аналогичной продукции.

Область применения

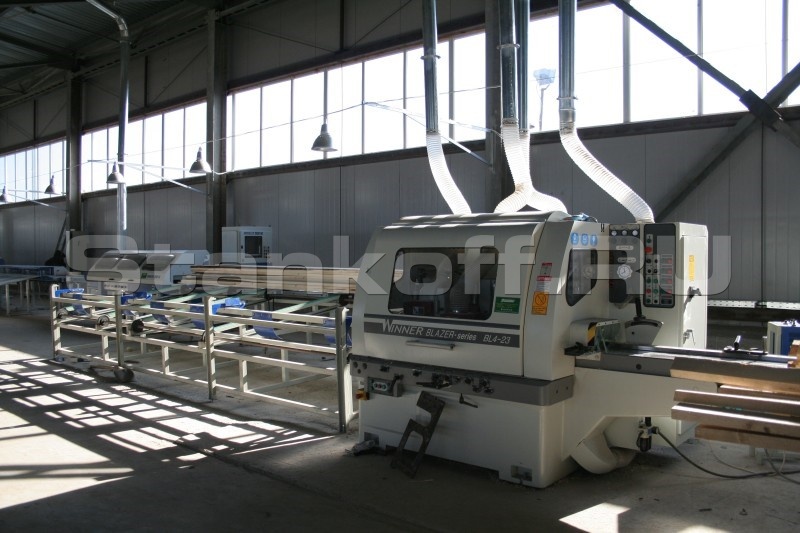

Четырехсторонний станок BL 6-23 SP-J c джоинтером применяется на малых, средних и крупных предприятиях по производству погонажных изделий, строительного бруса, мебельного щита. Данный вид оборудования, является неотъемленной частью в технологии, при производстве строительного бруса и прочих профилированных изделий.

Отличительные особенности

Устройство подачи короткого материала позволяет обрабатывать детали минимальной длины 240 мм, опционально до 200 мм;
Рифленые приводные подающие ролики обеспечивают надежный захват заготовки и равномерную подачу в зону обработки;
Дополнительный поднимающийся подающий ролик исключает смещение заготовки при обработке;
Усиленный редуктор обеспечивает мощную и точную подачу материала;
Прецизионный шпиндель обеспечивает максимальную точность обработки. Низкий показатель биения шпинделя (0,001) увеличивает срок службы узла, в т.ч. и подшипников;
Боковой механический прижимной ролик обеспечивает надежный прижим заготовки в зоне обработки, обеспечивая идеальную геометрию получаемого изделия;
Цельнолитая чугунная станина, подвергнутая специальной термообработке, обеспечивает максимальную стабильность и жесткость;
Конструкция станка предусматривает возможность установки блока дисковых пил на последнем шпинделе. Увеличенная мощность двигателя, специальная текстолитовая вставка на рабочем столе, которая предотвращает заваливание заготовки в процессе обработки;
Частота вращения на 6 м шпинделе 9000 об/мин позволяет работать на высоких скоростях, увеличивая производительность без потери качества продукции;
Джоинтер на 6 м шпинделе позволяет увеличить качество продукции, а так же повысить срок работы инструмента без потери качества выпускаемой продукции.

Конструктивные особенности

Цельнолитая чугунная станина

Обеспечивает максимальную стабильность и жесткость, полностью устраняя возможность возникновения вибрации.

Контрольная панель

Произведена немецкой компанией Moeller electric. Управление станком осуществляется с центральной панели.

Специальный ролик под каждым верхним шпинделем

Обеспечивает лучшее скольжение при обработке деталей, что позволяет обрабатывать заготовки смолянистых пород. Повышает качество продукции и снижает износ режущего инструмента, а также препятствует застреванию заготовки в процессе обработки.

Механизм подачи

Сочетание рифленых роликов на входе и обрезиненных на выходе, приводимых в движение системой карданных приводов и редукторов, обеспечивает равномерную и стабильную подачу материала во всех зонах обработки детали.

Пневматическая система прижимов

Трехконтурная система регулировки пневматических прижимов позволяет оптимально распределить давление роликов на заготовку в различных зонах обработки детали.

Мощные двигатели

Шпиндели станка отличаются повышенной надёжностью, что позволяет работать с сырой древесиной. Опционально можно установить двигатели мощностью до 22,5 кВт.

Высокоточные шпиндели

Позволяют достигать безупречное качество строгания до 0,01 мм. Биение шпинделя не превышает 0,001 мм, тем самым увеличивается срок службы опорных подшипников.

Защитные крышки

Выполнены из толстой чугунной пластины, легко открываются, повышают безопасность станка и снижают рабочие шумы. Также улучшают отвод стружки из зоны обработки аспирационной системы.

Устройство прифуговки горизонтальных фрез (джоинтер) на 6 м шпинделе

Позволяет выводить в один радиус резания все ножи, без необходимости снятия инструмента со станка. Станок может быть укомплектован джоинтером как для прямых, так и для фигурных ножей.

Получаемые изделия

Комплектация

Сечение 230*160 мм;
Мощность на 1м, 2м шпинделях 5,5 кВт;
Мощность на 3м, 4м, 5м, 6м шпинделях 7,5;
Диаметр шпинделя 50 мм;
Частота вращения 1-5 шпинделей 6200 об/мин;
Частота вращения на 6 шпинделей 9000 об/мин;
Джоинтер на 6-м шпинделе;
Скорость подачи 7-36 м/мин;
Суммарная мощность станка 47,25 кВт;
Двухметровый стол на входе покрытый хромом.

Характеристики

Количество шпинделей, шт	6
Минимальная обрабатываемая ширина, мм	18
Максимальная обрабатываемая ширина, мм	230
Минимальная обрабатываемая толщина, мм	6
Максимальная обрабатываемая толщина, мм	160
Минимальная рабочая длина, мм	240
Мощность на 1м, 2м шпинделях, кВт	5,5
Мощность на 3м, 4м, 5м, 6м шпинделях, кВт	7,5
Джоинтер на 6 шпинделе	Есть
Двигатель подачи, кВт	5,5
Двигатель перемещения вверх/вниз, кВт	0,75
Диаметр шпинделя, мм	50
Частота вращения ножевой головки на 6 шпинделе при 50 Гц, об/мин	9000
Частота вращения ножевой головки при 50 Гц, об/мин	6200
Минимальная скорость подачи, м/мин	7
Максимальная скорость подачи, м/мин	36
Минимальный диаметр ножевой головки на первом нижнем шпинделе, мм	100
Максимальный диаметр ножевой головки на первом нижнем шпинделе, мм	160
Минимальный диаметр ножевой головки на правом шпинделе, мм	110
Максимальный диаметр ножевой головки на правом шпинделе, мм	180
Минимальный диаметр ножевой головки на левом шпинделе, мм	110
Максимальный диаметр ножевой головки на левом шпинделе, мм	200
Минимальный диаметр ножевой головки на верхнем шпинделе, мм	110
Максимальный диаметр ножевой головки на верхнем шпинделе, мм	200
Минимальный диаметр ножевой головки на втором нижнем шпинделе, мм	100
Максимальный диаметр ножевой головки на втором нижнем шпинделе, мм	250
Перемещение вертикальных шпинделей, мм	45
Максимальное перемещение горизонтальных шпинделей, мм	35
Давление для пневмосистемы, атм.	6
Диаметр отвода отходов, мм	140
Габаритные размеры (ДxШxВ)	4500x2010x2110
Масса нетто, кг	5500
