Конструктив

Гидравлический листогибочный пресс MetalTec HBM 80/2500 , предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.

Область применения

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие:

детали кузова машин;
воздуховоды и системы вентиляции;
элементы напольных покрытий, лестницы, двери и лифтовые кабины;
корпуса электрошкафов и аналогичных устройств;
кожуха и короба, для практически любого вида оборудования и машин;
устройства и приборы бытового назначения;
декоративные изделия;
и т.д.

Основные узлы станка

Система управления	Е22
Насос гидравлической системы	Sunny
Клапаны гидравлической системы	BOSCH Rexroth
Уплотельные кольца	Parker
Фиттинги гидравлических трубок	EBM
Главный двигатель	Siemens
Электрокомпоненты	Schneider
Шарико-винтовые пары	Тайвань
Гибочный инструмент	Китай

Отличительные особенности

Высокопрочные сварные соединения конструкции станины, обеспечивают превосходную стабильность всего станка при выполнении операций гиба.
При производстве, станина проходит термическую обработку для снятия напряжения металла, что позволяет добиться высокого качества и жесткости рамы пресса. Отлаженная, точная и синхронная работа гидравлических цилиндров, соединенных между собой механической траверсой, позволяют выполнять точный гиб без потери времени на донастройку.
Перемещение задних упоров осуществляется с пульта оператора.

Конструктивные особенности

Массивная станина

Массивная цельносварная станина, изготовлена из высокопрочной стали. РАМ и основание изготавливаются за один установ, после чего для снятия напряжения металла проходят обжиг при высоких температурах. Чем достигается стабильность конструкции, долговечность и жесткость.

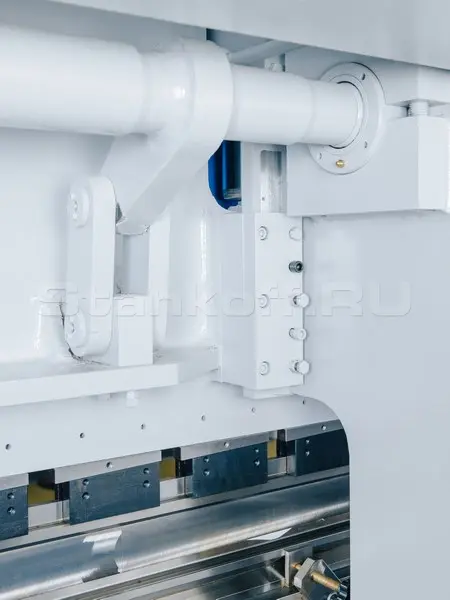

Гидроциллиндры

Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).

Гидравлическая система и клапаны BOSCH Rexroth

Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества.

Гидравлическая помпа Sunny

Обеспечивают надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

Уплотнительные кольца PARKER

Обеспечивают надёжную герметичность всей системы, за счет качества и увеличенного ресурса службы.

Передние поддерживающие упоры

2 передних поддерживающих упора, позволяют базировать лист, облегчая задачу оператору. Упоры можно отрегулировать по высоте и по ширине рабочего стола.

Педаль управления процессом гибки

Листогибочный гидравлический пресс MetalTec HBM 80/2500 укомплектован выносным, ножным модулем управления. Модуль имеет две педали – для подачи верхней плиты вниз, и отвода в первоначальное положение – вверх.

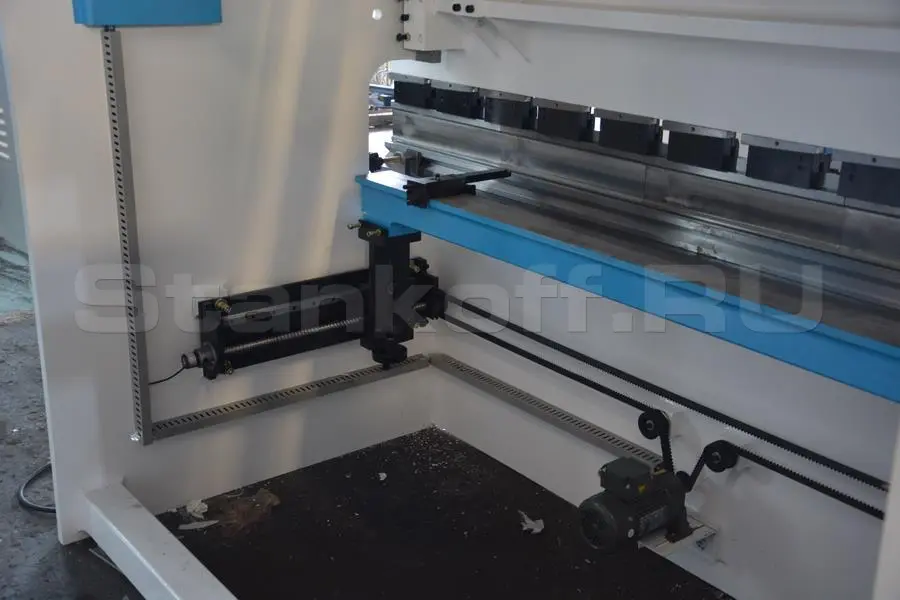

Высокоточные жесткие задние упоры (ось Х)

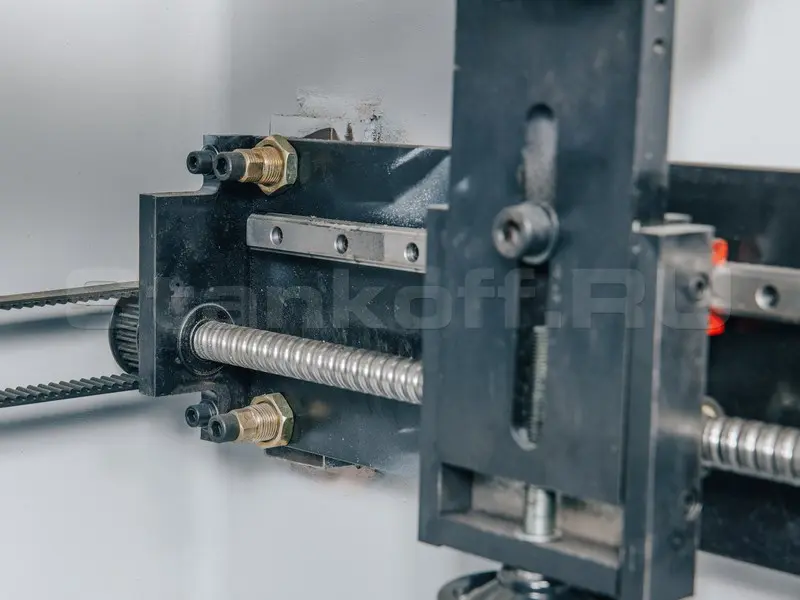

Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад. Блок задних упоров с приводом ШВП - HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования. Для удобства, станок оснащен 3 упорами, а не 2-умя как на большинстве аналогичных моделей конкурентов.

Ручная регулировка балки задних упоров по высоте (ось R)

Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз.

Надежный и мощный двигатель

Серия SIEMENS - это высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB. Материал корпуса - чугун.

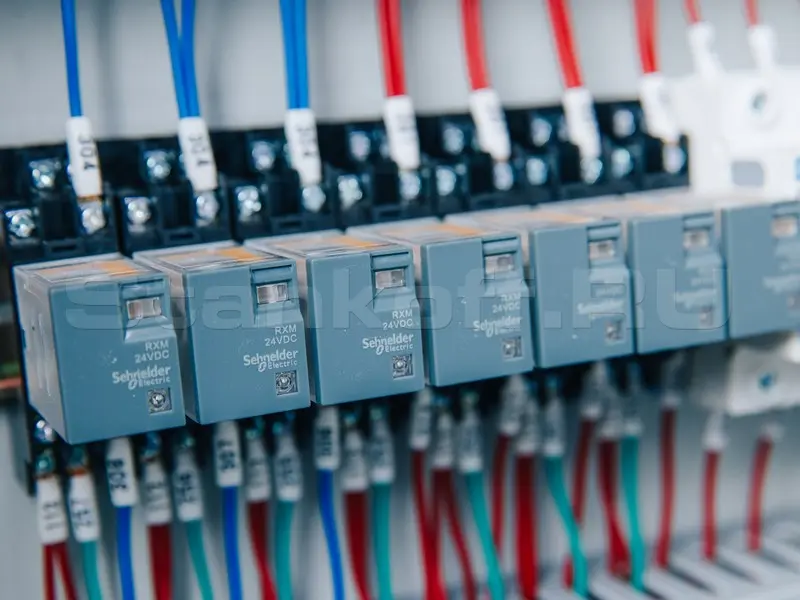

Электрошкаф с электрокомпонентами SCHNEIDER

Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.

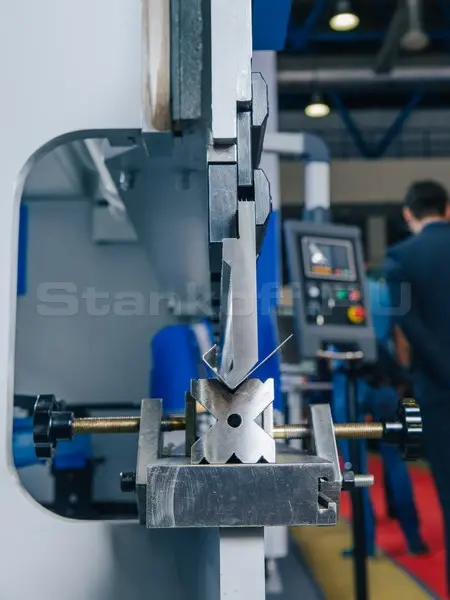

Гибочный инструмент

Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица). Данный инструмент позволяет производить гибы с углами – от 90 и более градусов.
Возможно применение специализированного инструмента. Изготавливается под заказ. По запросу.

Быстросменный инструмент Amada Promecam

Станок оснащен быстросменной системой фиксации инструмента. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.

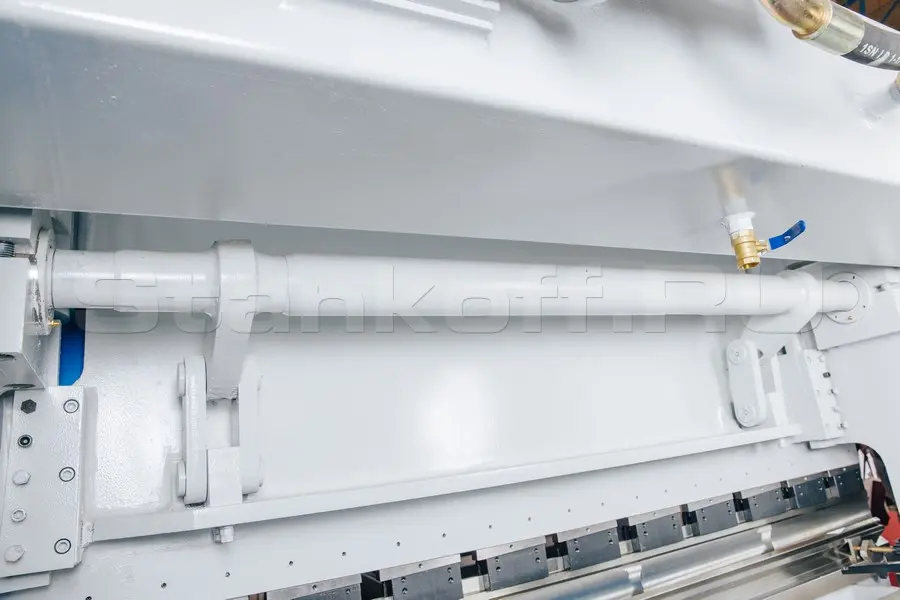

Синхронизация гидроциллиндров

Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.

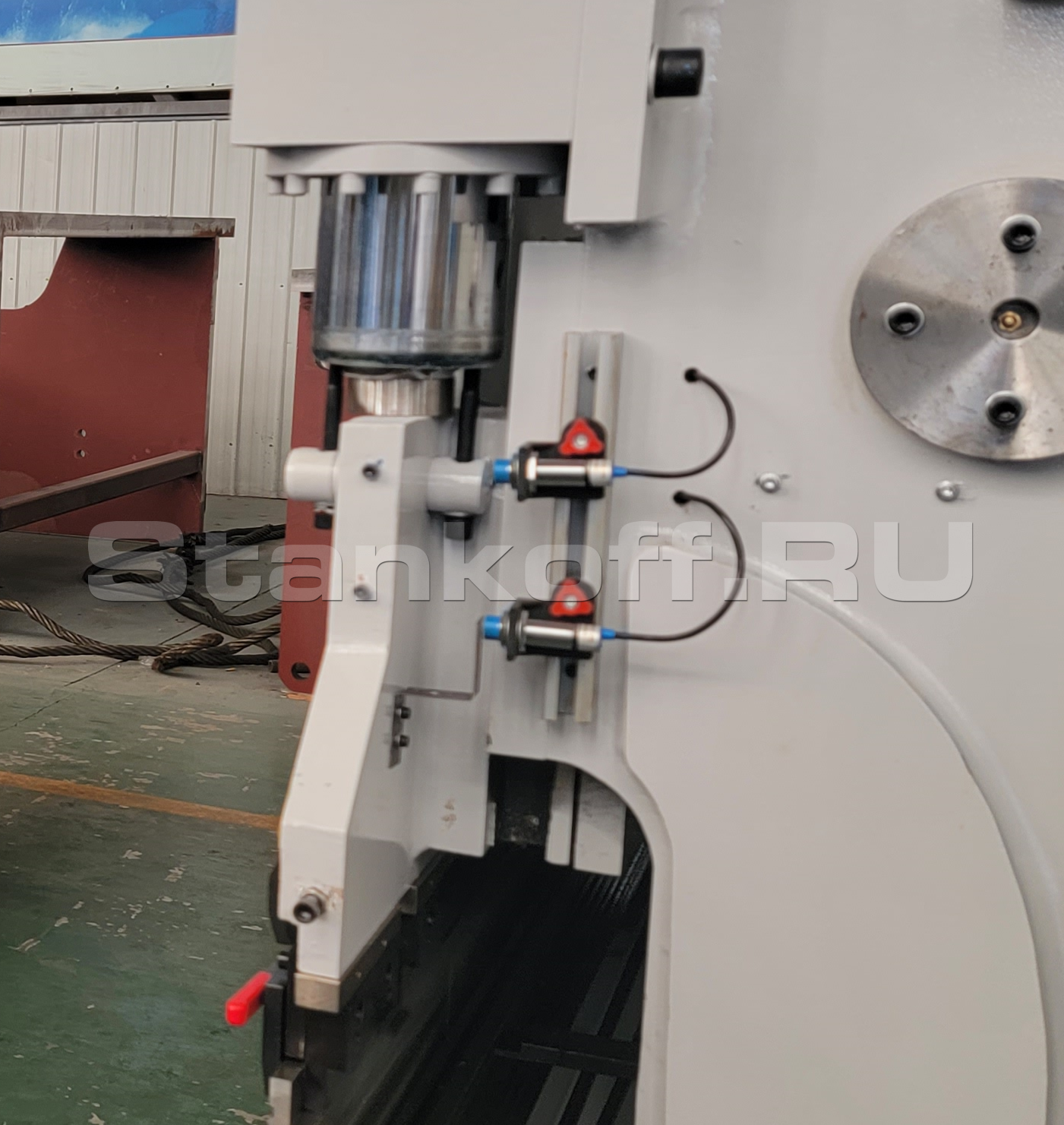

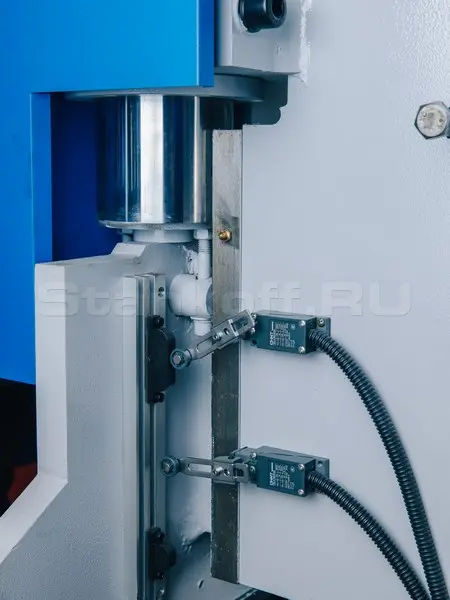

Индукционные концевики определения положения верхней плиты (РАМ)

Благодаря верхнему и нижнему механическим концевикам, система отслеживает положение РАМА. Точность позиционирования составляет 0,01 мм.

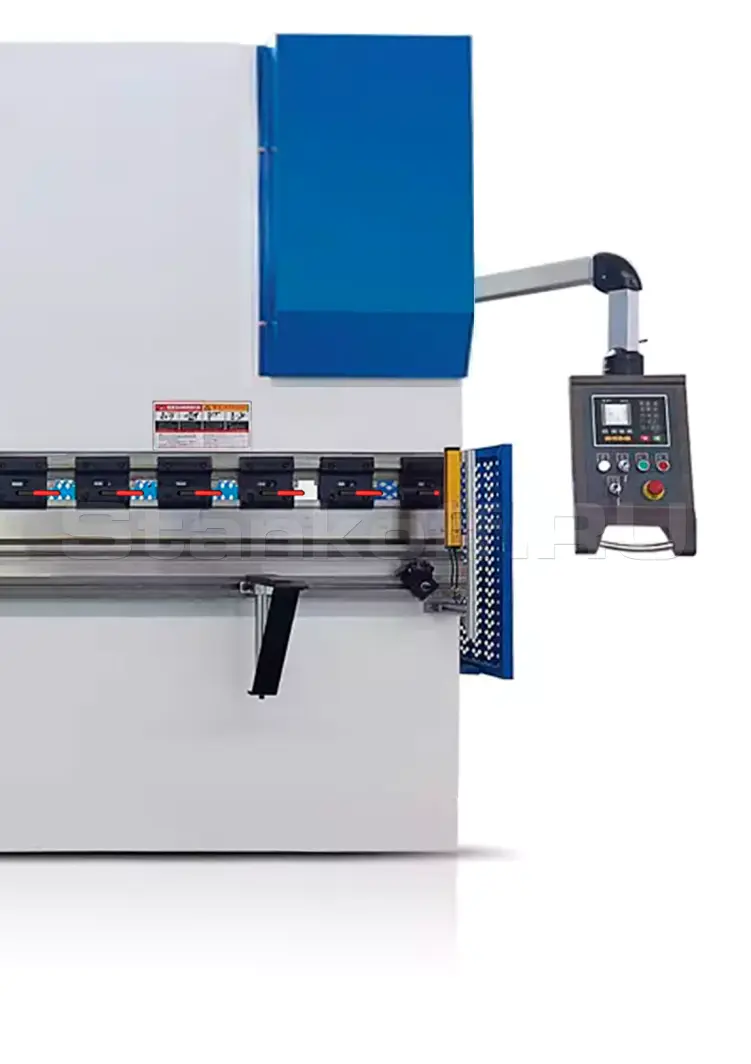

Система управления E22

Технологичная и функциональная система управления, подходит для большинства задач. Удобна и эргономична, в условиях различной степени загруженности. Позволяет оптимизировать и сохранять операции гиба, и воспроизводить без потери времени.

Основные функции:
Установка ограничений (ограничение хода заднего упора и траверсы);
Настройка времени выдержки;
Отображение положения заднего упора, с точностью 0,1 мм.;
Отображение позиций осей Х/Y;
Возможность пошагового программирования;
Возможность ручного режима работы;
30 программ по 15 гибов/шагов;
Программирование угла гиба в градусах, и функция корректировки угла, без необходимости высчитывания параметров;
Выбор системы измерения: дюйм/мм;

Защитное ограждение рабочей зоны

Защитное ограждение предотвращает доступ к узлам станка посторонних, и не ответственных лиц. Помимо этого, это снижает риск травматизма на производстве, закрывая доступ к узлам станка и рабочей зоне неквалифицированного персонала.

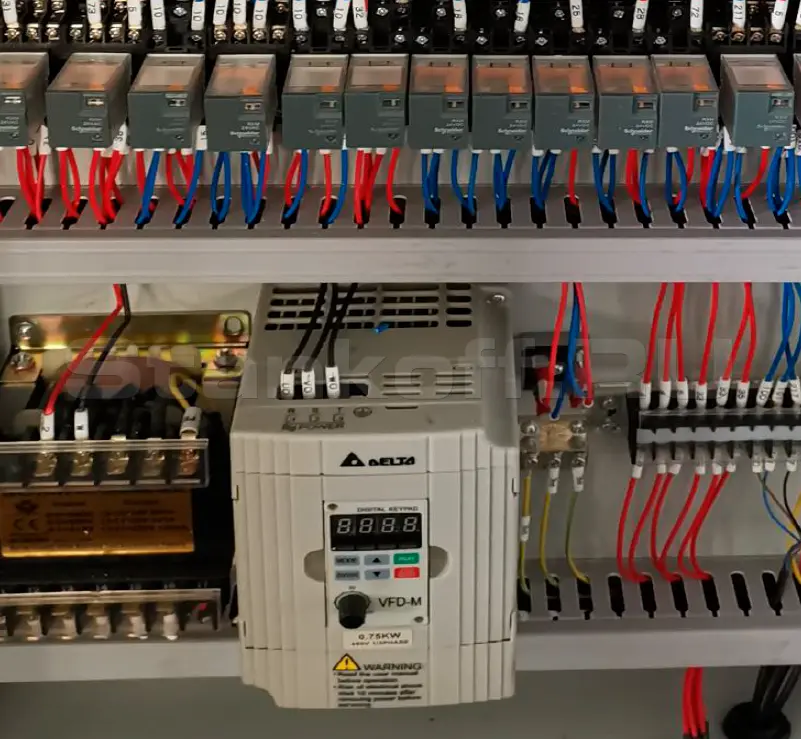

Инвертор DELTA

Точное и плавное перемещение по осям осуществляется посредством инвертора DELTA - производителя электрокомпонентов, систем автоматизации, серводвигателей и т.д

Особенности комплектации

Контроль повышения температуры в системе;
Защита от избыточного давления;
Защита главного двигателя от перегрузки;
Экранная защита зоны гибки;
Защита от утечки электричества;
Реле безопасности.

Расчет усилия на длину гиба заготовки - 1 метр

V	H min	R	0,5	0,8	1	1,2	1,5	1,8	2	2,5	3	3,5	4	4,5	5	6	7	8	9	10	12	15	18	20	S
6	5	1	2,5	6,5	10
8	6	1,3	2	5	8	11
10	7	1,7	1,5	4	6	9	13
12	9	2		3	5	7	11	16
15	12	2,7			4	6	9	13	16
20	15	3,3				4	7	10	13	19
26	18	4,2					5	7,5	10	14	21
30	22	5						6,5	8	12	19	24
32	23	5,4							7,5	11,6	17	23	30
37	25	5,8								10	14,5	20	26	33
42	29	6,7									13	17	23	29	35,5
45	32	7,5										16	21	27	33	48
50	36	8,3											19	24	30	43	58
60	43	10												20	25	36	49	64
70	50	11,5													21	31	42	55	69
80	57	13,5														27	37	48	60	75
90	64	15															32	42	54	66	95
100	71	17																38	48	60	86	134
130	93	22																	37	46	66	103	149
180	130	30																		33	48	75	107	133
200	145	33																			43	67	97	119
250	180	42																				54	77	95	F

Схемы гиба при установке различного иснструмента

Меры безопасности при работе

Характеристики

Усилие, тонн	80
Длина стола, мм	2500
Расстояние между стойками, мм	2000
Глубина зева, мм	190
Ход пуансона, мм	120
Высота открытия, мм	390
Ход заднего упора (X), мм	600
Диаметр гидроцилиндров, мм	135
Максимальное давление гидравлики, МПа	25
Скорость подвода, мм/с	70
Рабочая скорость, мм/с	9
Скорость возврата, мм/с	85
Макс. мощность двигателя, кВт (л.с.)	7,5
Частота вращения главного двигателя, об/мин	1440
Мощность двигателя заднего упора, кВт	0,55
Частота вращения двигателя заднего упора, об/мин	1450
Производительность гидравлической маслостанции, л/мин	16
Максимальное давление гидравлической маслостанции, МПа	25
Габаритные параметры
Габаритные размеры станка, мм	2800 × 1600 × 2300

Калькулятор усилия гибки

Расчёт для станка HBM 80/2500 Е22: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2000 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
