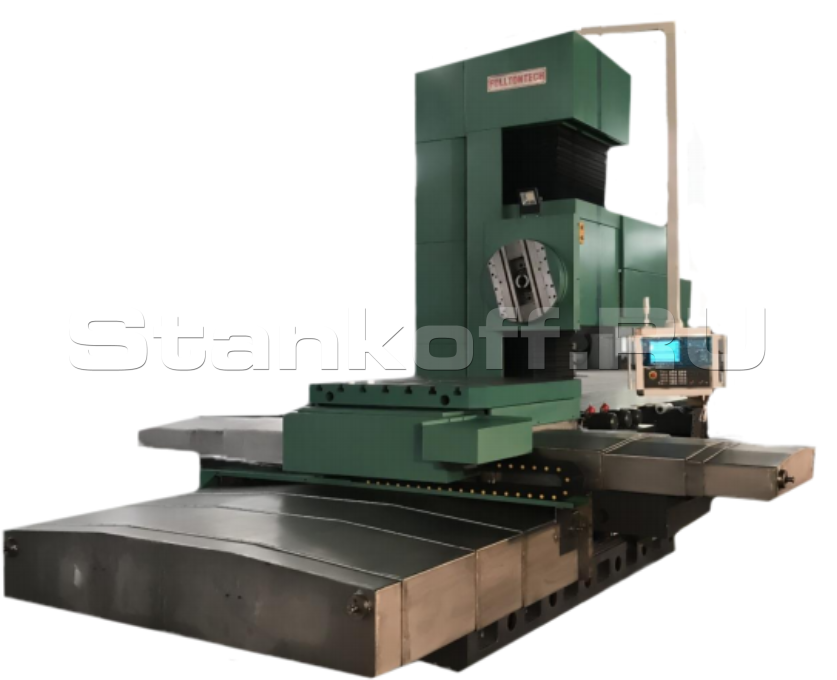

Горизонтально-расточной станок с ЧПУ TK6113

Name: Горизонтально-расточной станок с ЧПУ TK6113
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул TK6113

Размер стола, мм	1600X1400
Максимальная допустимая нагрузка на стол, кг	8 000
Скорость вращения стола, об/мин	0,003-1
Минимальный угол индексации, град	0,001
Вращение стола, град	360 (вращение в любую сторону)
Мощность привода шпинделя (постоянная/пиковая), кВт	30
Диаметр отверстия шпинделя, мм	130
Выдвижение шпинделя - ось W, мм	800
Максимальная скорость вращения шпинделя, об/мин	2000
Конус шпинделя	BT-50
Максимальный крутящий момент на шпинделе, Н*м	2600
Перемещение по оси Х, мм	2000
Перемещение по оси Y, мм	1600
Перемещение по оси Z, мм	1200
Диапазон подач X / Y, мм/мин	5-2000
Диапазон подач W, мм/мин	5-2000
Диапазон подач Z, мм/мин	5-2000
Ускоренное перемещение по осям X/Y/Z/W, м/мин	6 / 6 / 5 / 4
Ускоренное вращение по оси B, рад/мин	1,5
Точность позиционирования осей X, Y, Z, мм	±0,025
Точность позиционирования оси B (стол), сек.	10"
Повторяемость осей X, Y, Z, мм	±0,018
Повторяемость оси В (стол), сек.	8"
Система ЧПУ	Siemens 828D

Все характеристики

Конструктив

Горизонтально-расточные фрезерные обрабатывающие центры с ЧПУ серии TK благодаря мощному шпинделю с редуктором и высокоточным направляющим обеспечивают эффективность и устойчивый высокий крутящий момент при максимальной нагрузке во время процесса резания. Широкая линейка станков Fulltontech серии TK позволяет выполнять обработку угловых, внутренних и наружных поверхностей, проточку канавок, пазов, подрезку торцев корпусных деталей. Идеально подходит для эксплуатации в различных областях машиностроения, особенно для авиационной и автомобильное промышленности, станкостроения и оборонной отрасли.

Особенности станка

Шпиндель

Шпиндель изготовлен из хромомолибденовой стали (38CrMoAlA), за счет чего обеспечивается прочность и стойкость к нагрузкам и температурам. Также шпиндель подвергался термообработке, благодаря чему значительно повышается износостойкость и срок его эксплуатации.

Литая колонна

Литье колонны шпиндельной бабки и станины производится на лучшем литейном производстве Китая. Все необходимые тесты и проверки прочности проводятся на каждой партии. Коэффициент жесткости составляет всего 6 единиц, что подтверждает, что жесткость отливки может достигать самых высоких требований к готовому изделию. Материал ползуна - высокопрочный чугун.

ШВП

ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка.

Направляющие

Для осей станка предусмотрены высокоточные направляющие качения повышенной жесткости, позволяющие производить силовую обработку в тяжелых режимах резания. По запросу возможно установить коробчатые направляющие скольжения.

Подшипники

В шпинделях станков Fulltontech устанавливаются высокоточные и сверхпрочные подшипники, обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике.

Поворотный стол

Поворотный стол с минимальным углом индексации 0.001 градус и дополнительной фиксацией пином через каждые 90 обеспечивает расположение стола под любым углом, а надежное закрепление в требуемом положении гарантируется гидравлической системой фиксации и двумя червячными валами с сервоприводом.

Станина

Основные узлы станка выполнены из высококачественного чугуна Meehanite, благодаря чему обеспечивается максимальная жесткость. Колонна и основание станины усилены специальными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, при этом облегчая массу станка, к тому же обеспечивают наилучшую стабильность и устойчивость при продолжительной эксплуатации.

Стандартная комплектация

Система ЧПУ: Siemens 828D;
Конус шпинделя: ВТ-50;
Магазин инструментов на 40 позиций;
Энкодер оси B;
Централизованная автоматическая система смазки направляющих и ШВП;
Система охлаждения;
Система подачи СОЖ;
Подача СОЖ через шпиндель 30 бар;
Защита направляющих;
Защита стола;
Освещение рабочей зоны;
Трехцветная сигнальная лампа;
Серводвигатели Siemens на осях X/Y/Z/B;
Ручной переносной пульт управления перемещениями станка;
Комплект инструмента для монтажа станка;
Регулируемые опоры для установки станка;
Техническая документация на русском языке.

Характеристики

Размер стола, мм	1600X1400
Максимальная допустимая нагрузка на стол, кг	8 000
Скорость вращения стола, об/мин	0,003-1
Минимальный угол индексации, град	0,001
Вращение стола, град	360 (вращение в любую сторону)
Мощность привода шпинделя (постоянная/пиковая), кВт	30
Диаметр отверстия шпинделя, мм	130
Выдвижение шпинделя - ось W, мм	800
Максимальная скорость вращения шпинделя, об/мин	2000
Конус шпинделя	BT-50
Максимальный крутящий момент на шпинделе, Н*м	2600
Перемещение по оси Х, мм	2000
Перемещение по оси Y, мм	1600
Перемещение по оси Z, мм	1200
Диапазон подач X / Y, мм/мин	5-2000
Диапазон подач W, мм/мин	5-2000
Диапазон подач Z, мм/мин	5-2000
Ускоренное перемещение по осям X/Y/Z/W, м/мин	6 / 6 / 5 / 4
Ускоренное вращение по оси B, рад/мин	1,5
Точность позиционирования осей X, Y, Z, мм	±0,025
Точность позиционирования оси B (стол), сек.	10"
Повторяемость осей X, Y, Z, мм	±0,018
Повторяемость оси В (стол), сек.	8"
Система ЧПУ	Siemens 828D
