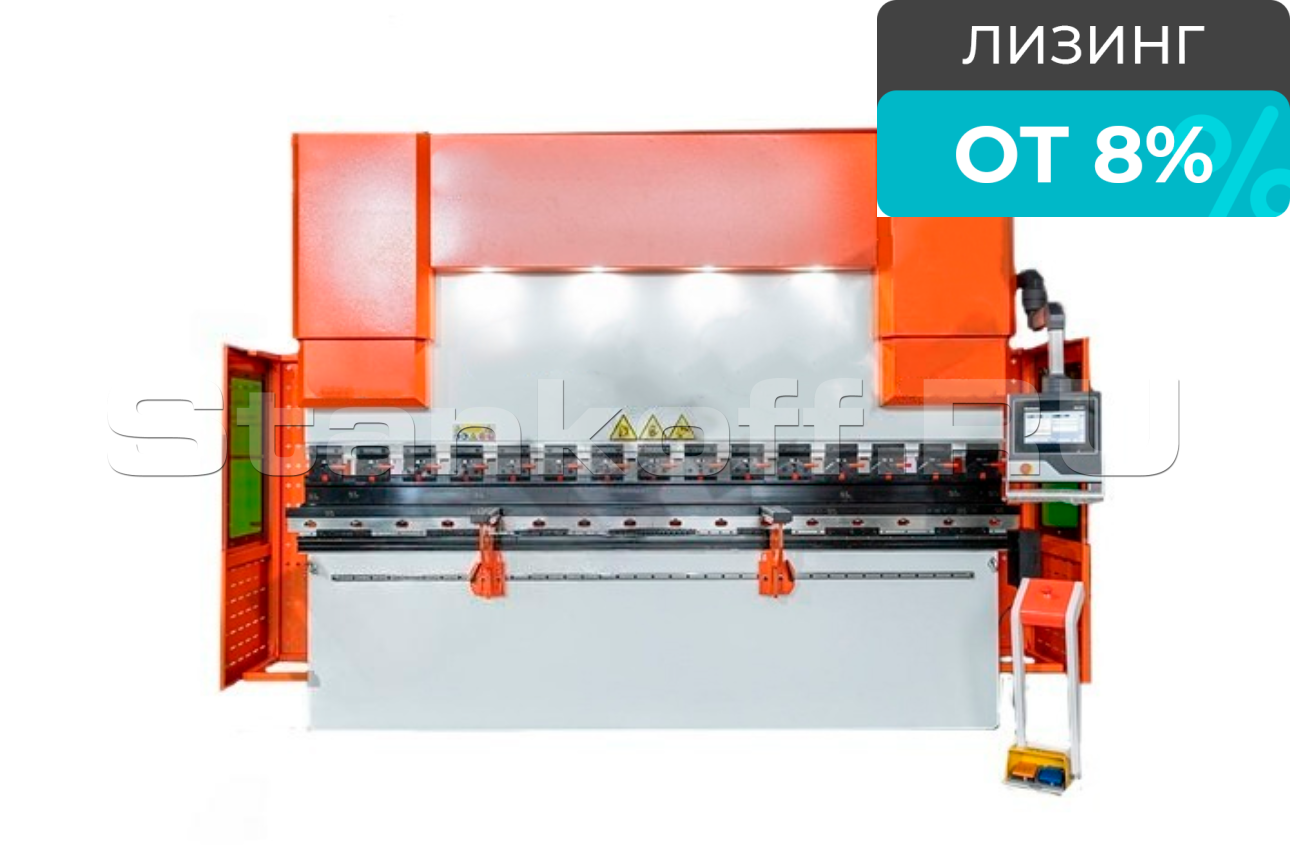

Гидравлический листогибочный пресс с системой ЧПУ DT-1600 4 axis

Name: Гидравлический листогибочный пресс с системой ЧПУ DT-1600 4 axis
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул: DT-1600 4 axis
Усилие, тонн: 63
Длина гиба, мм: 1600
Расстояние между колоннами, мм: 1260
Глубина зева, мм: 380
Макс. мощность двигателя, кВт (л.с.): 5,5

Все характеристики

Конструктив

Гидравлический листогибочный пресс с системой ЧПУ DT-1600 - это мощное оборудование, способное оказывать давление до 63 тонн при гибке металлических листов. Его максимальная длина гиба составляет 1600 мм. Система ЧПУ обеспечивает точное и автоматизированное управление процессом гибки, что делает этот станок идеальным для прецизионной обработки металлических заготовок.

Комплект инструментов

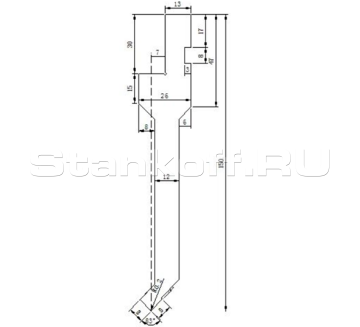

ПУАНСОН
L: 835x150x26
20 штук — ПУАНСОН L: 835x150x26 20 штук

МАТРИЦА
L:835x39x46
20 шт — МАТРИЦА L:835x39x46 20 шт

МАТРИЦА
L:835x60x55
20шт — МАТРИЦА L:835x60x55 20шт

МАТРИЦА
835x50x15
20 шт — МАТРИЦА 835x50x15 20 шт

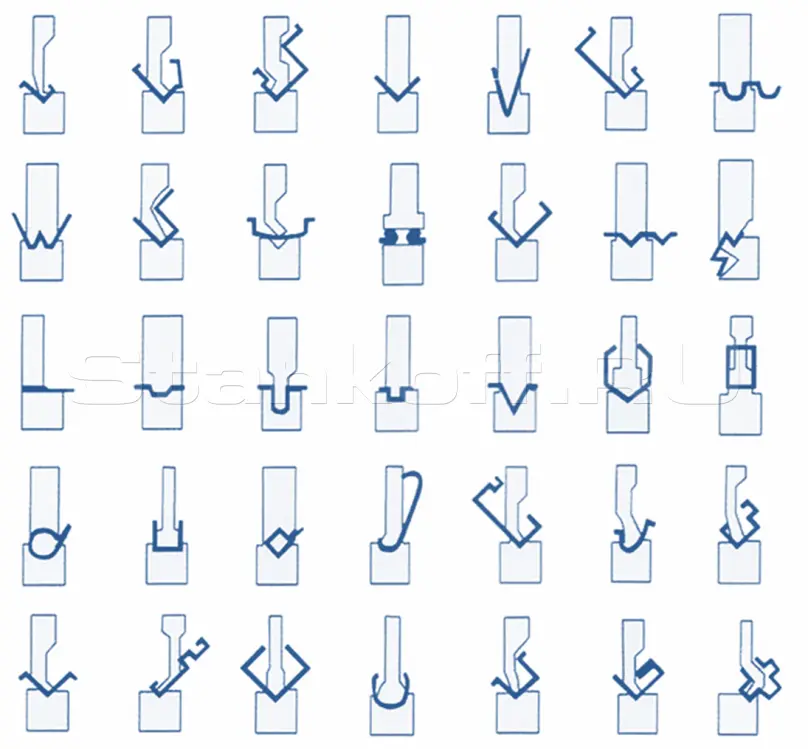

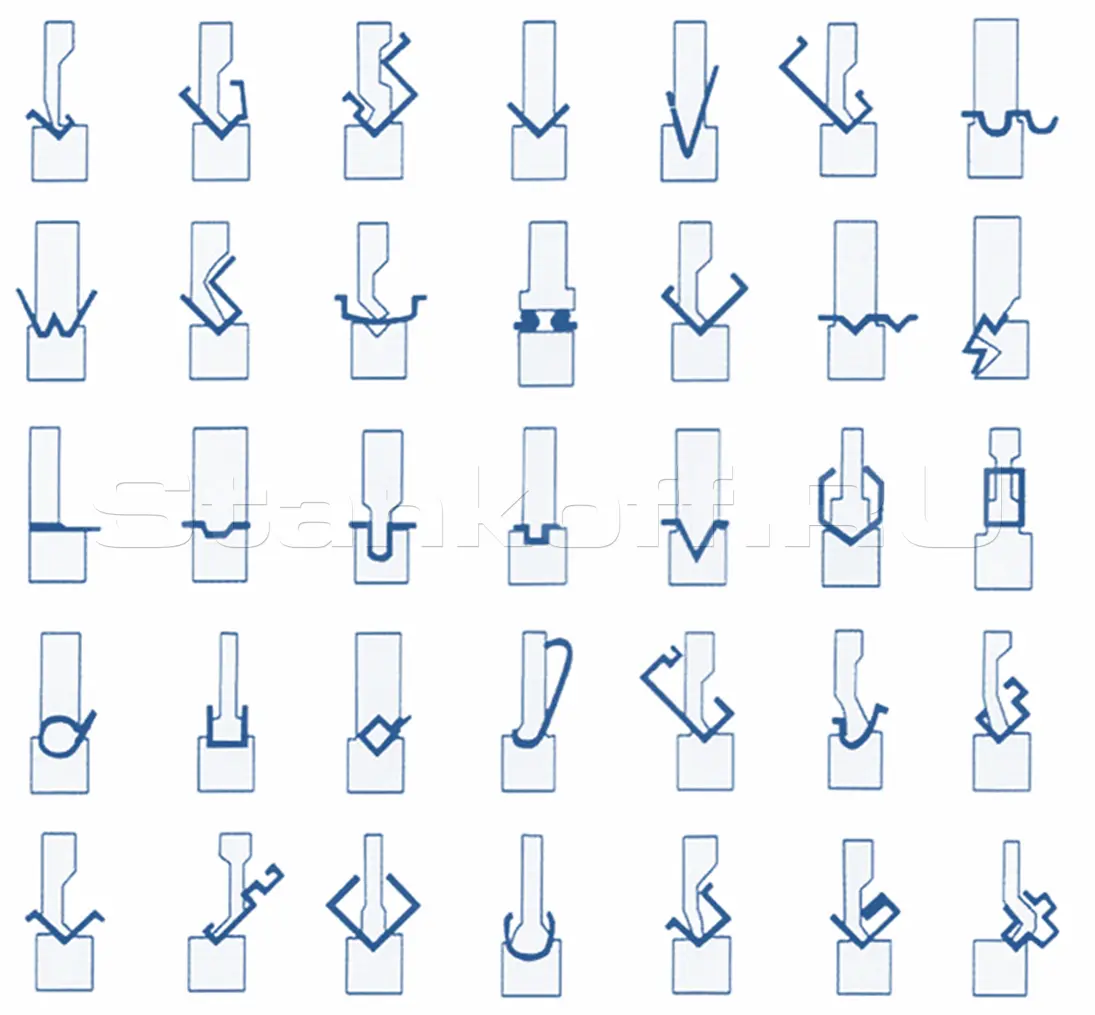

Схемы гиба ( При установке инструмента )

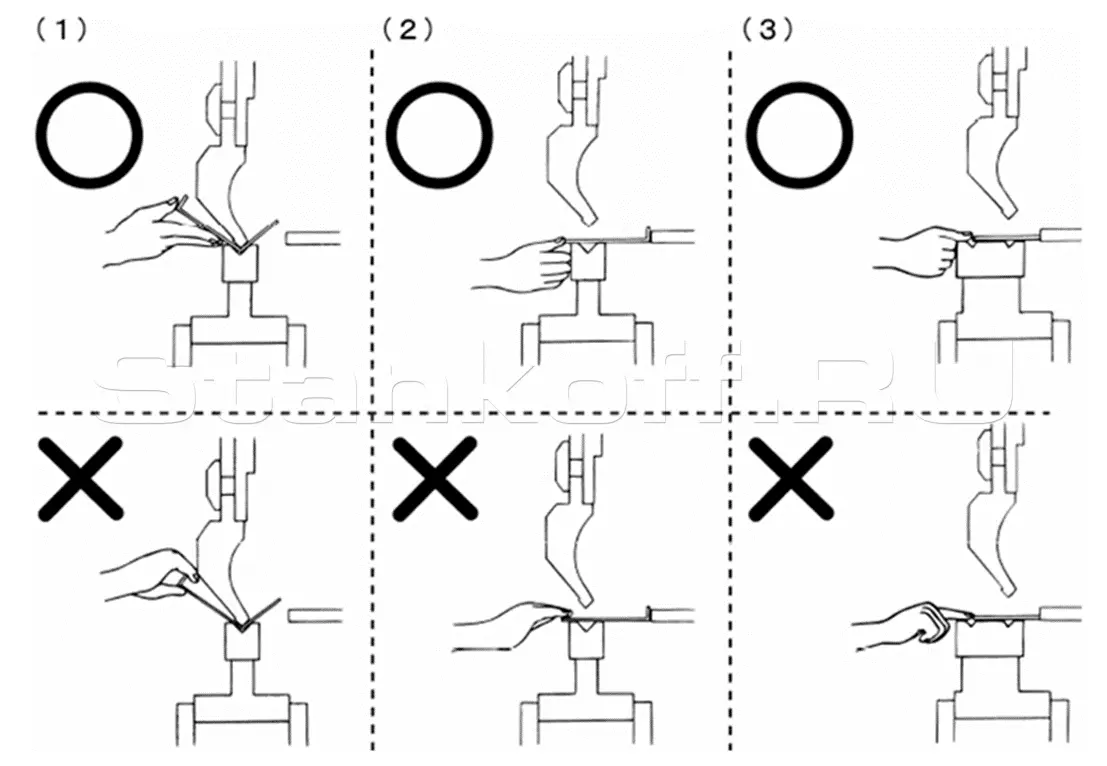

Меры безопасности при работе

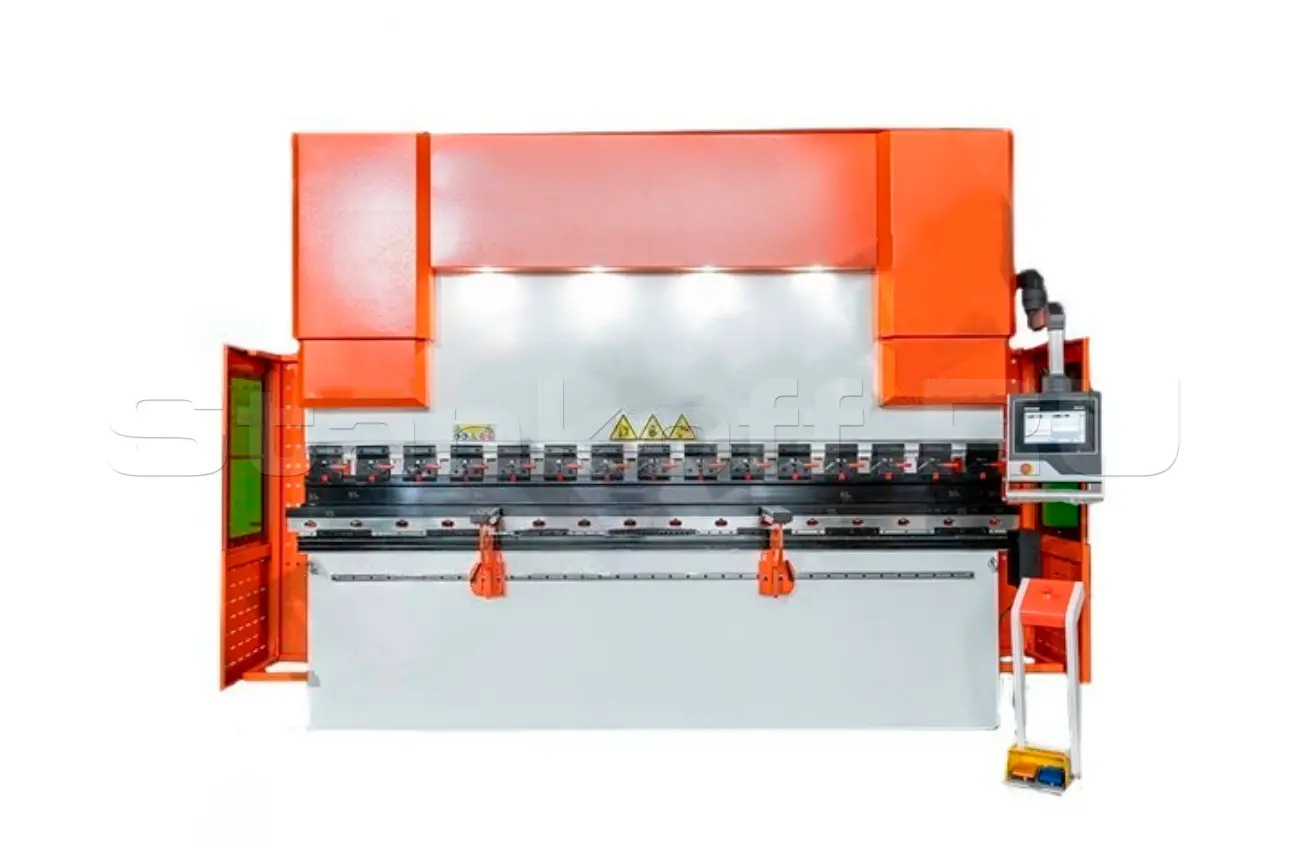

Основные узлы оборудования

Систему управления ЧПУ

Современное решение с полным двухмерным графическим управлением для листогибочные прессов.10-дюймовое высокое разрешение на цветном TFT дисплее, с Multi Touch технологией сенсорного экрана, дает доступ к проверенному пользовательскому интерфейсу Delem.Обеспечивает контроль над гидравлическими цилиндрами, задним упором и системами помощи станка.

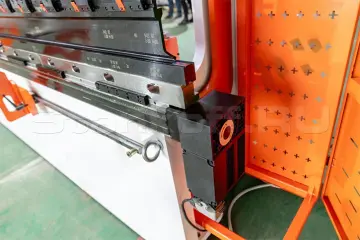

Система компенсации прогиба

Необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки. Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента.

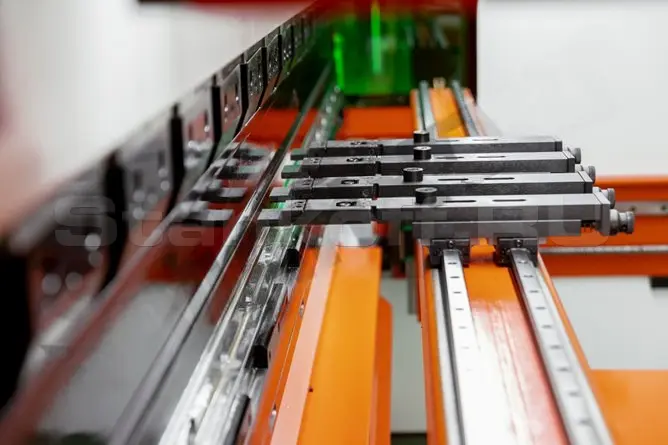

Пальцы заднего упора

Листогибочные пресс оснащен пальцами заднего упора, которые составляют прочную конструкцию для обеспечения высокой точности позиционирования осей. Пальцы заднего упора можно плавно перемещать по линейной направляющей, а также можно регулировать по высоте. Данный элемент сделан из высокоуглеродистой стали, он является прочным, и обеспечивает удобное и простое управление.

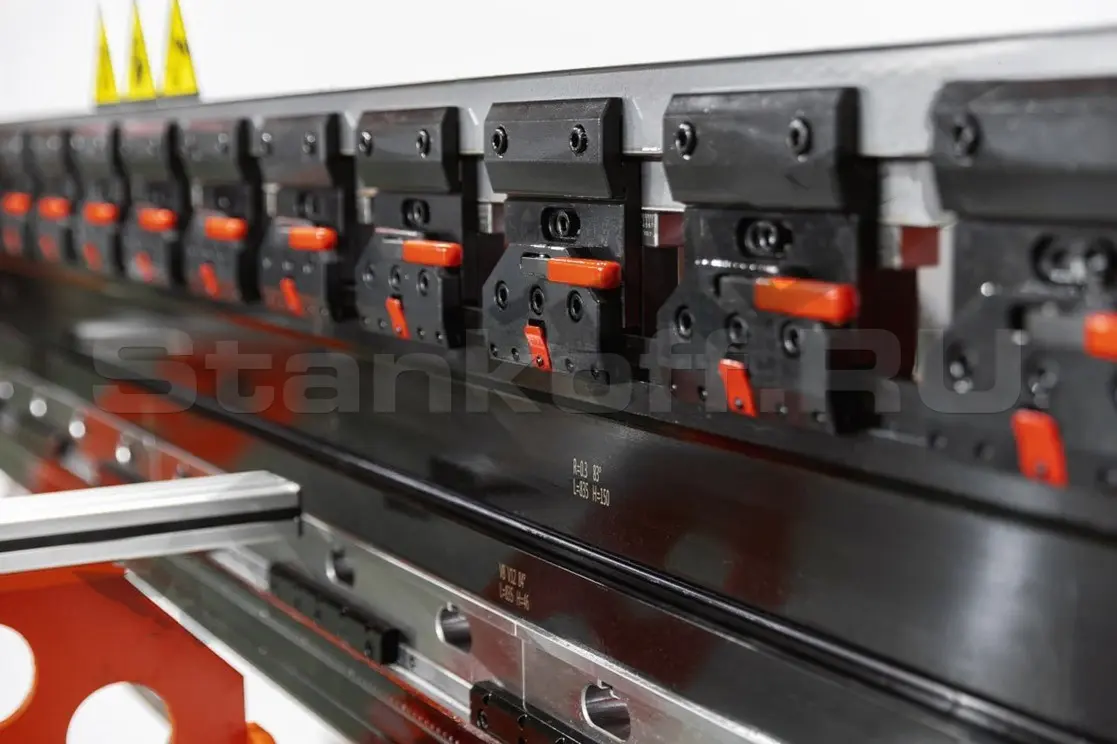

Система крепления инструмента

Удобная система крепления инструмента, которая позволяет быстро менять инструмент и при этом надежно его фиксирует.

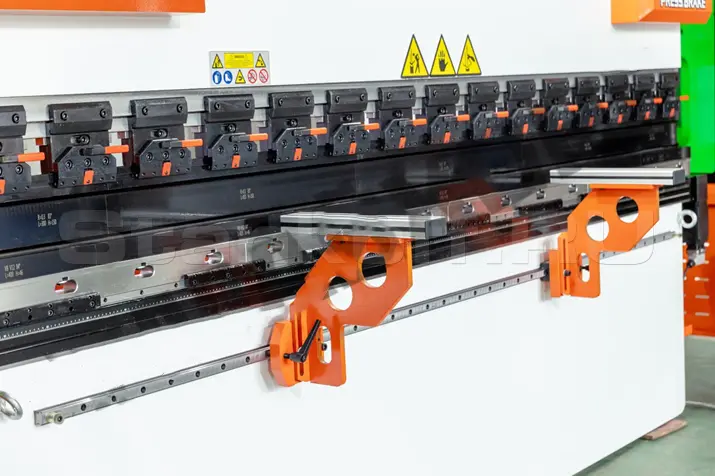

Система поддержки листа

Система поддержки листа позволяет оператору комфортнее работать с листогибочным прессом. Функцией данной системы является поддерживать сгибаемый лист. Поддержка листа закреплена на линейной направляющей корпуса станка, ее можно быстро и просто перемещать влево и вправо.

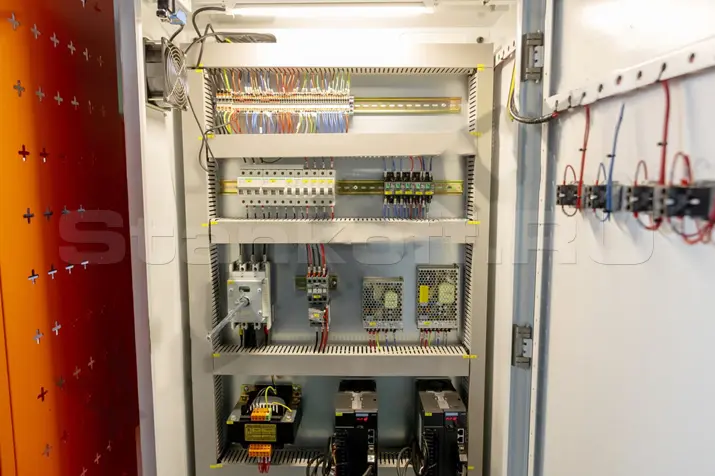

Электрошкаф

Начинка электрошкафа из полностью импортной электрики из Германии и Франции.

Защитный экран

Защитный экран используется для обеспечения безопасности оператора, станка и оборудования, сведения к минимуму опасности.

Конструктивные особенности

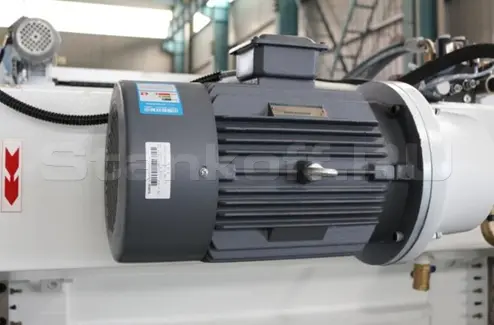

Основной мотор

Мы используем моторы бренда SIEMENS. Это надежный и простые в ремонте моторе, которые хорошо себя зарекомендовали.

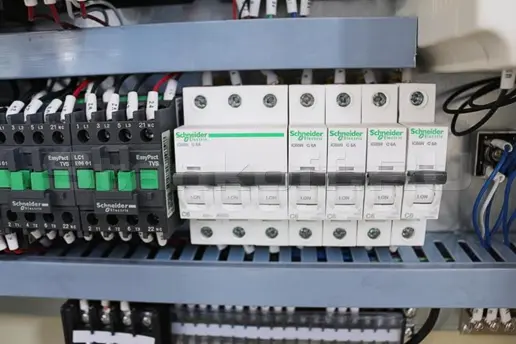

Электрокомпоненты

Шкафы управления на наших станках используют электрические компоненты бренда SCHNEIDER.

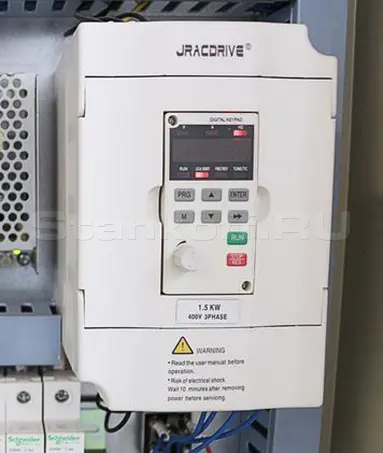

Инвертор

JRACDRIVE это крупнейший китайский производителей инверторов.

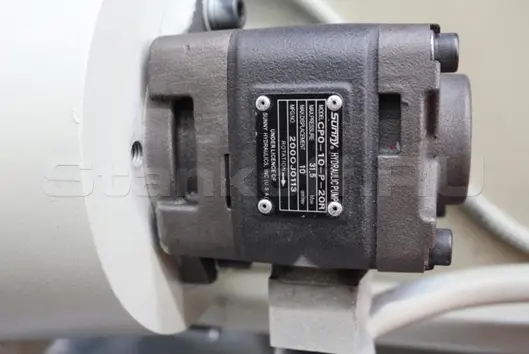

Гидравлическйи насос

Гидравлический насос от производителя US FIRST (США).

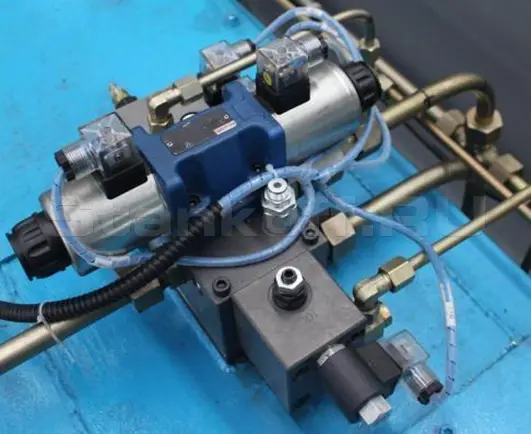

Гидравлический клапан

Мы используем гидравлические клапана от производителя Rexroth-Bosch из Германии.

Сальники

Сальники японского бренда NOK.

Направляющие

Направляющие HIWIN.

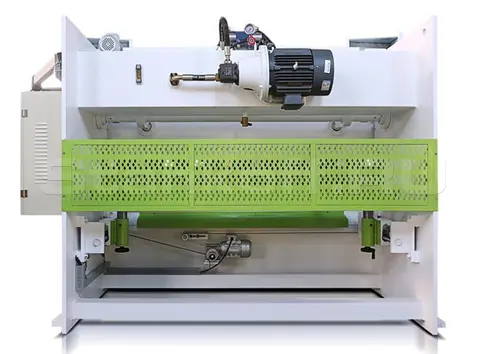

Система защиты

Защитный экран сзади и сбоку станка.

Ножной переключатель

Karcon из Южной Кореи

Характеристики

Усилие, тонн	63
Длина гиба, мм	1600
Расстояние между колоннами, мм	1260
Глубина зева, мм	380
Макс. мощность двигателя, кВт (л.с.)	5,5

Калькулятор усилия гибки

Расчёт для станка DT-1600 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 1260 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
