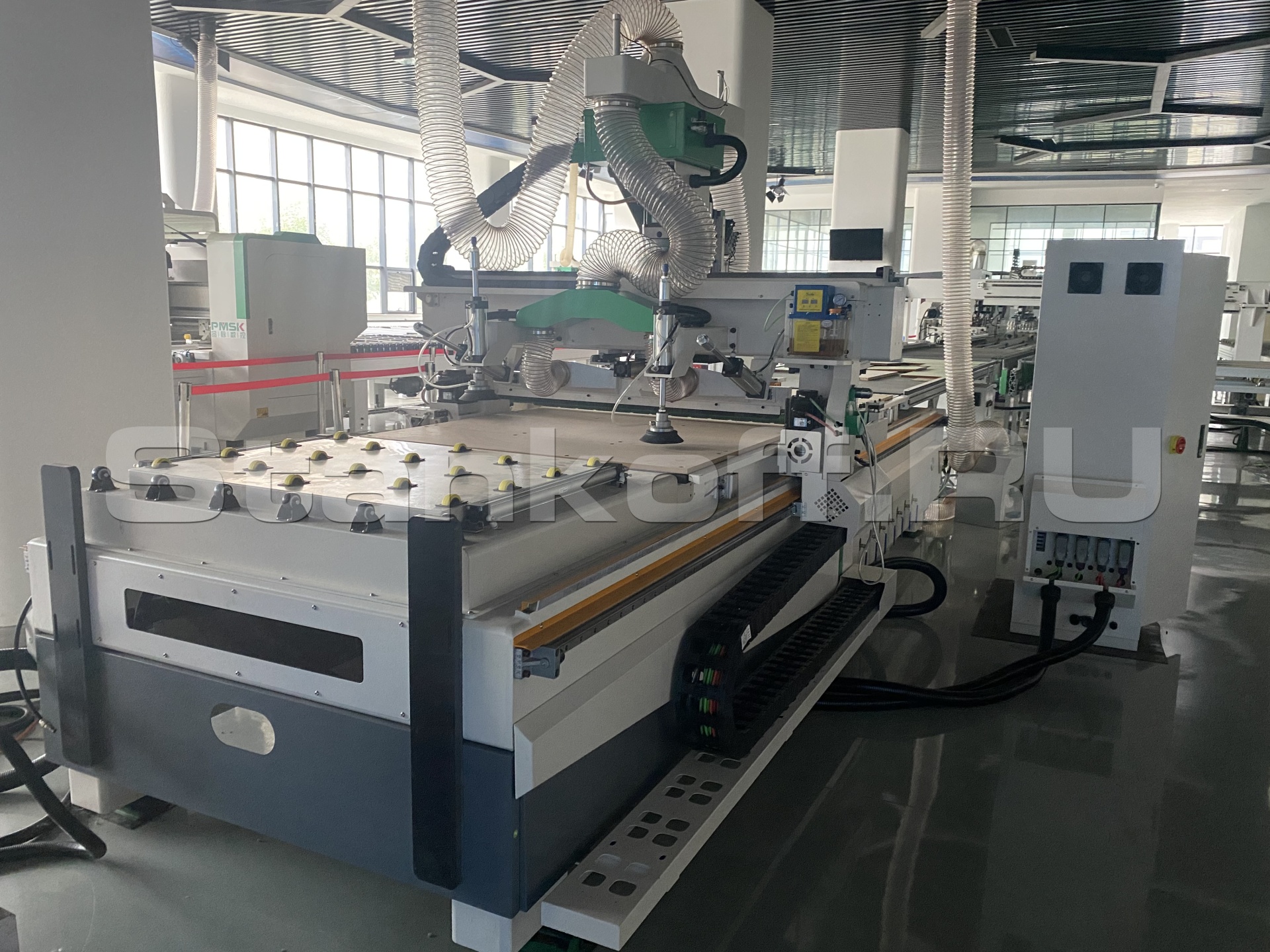

Фрезерный станок с ЧПУ PMSK UA48-2080

Name: Фрезерный станок с ЧПУ PMSK UA48-2080
Rating: 5 (1 reviews)

/ 6

Сравнить Вопросы

Краткие характеристики

Артикул UA48-2080

ЧПУ		Taiwan SYNTEC 60WE
Тип рабочего стола		Вакуумный стол
Рабочая область, мм	Ось X	2000
	Ось Y	8000
	Ось Z	500
Максимальная скорость подачи, м/мин	Ось X	65-70
	Ось Y	65-70
	Ось Z	20
Тип инструмента		Револьверный
Количество инструмента в магазине, шт		8
Тип охлаждения		Воздушное
Мощность шпинделя, кВт		9
Частота оборотов шпинделя, об/мин		24000
Мощность инвертора, кВт		11
Мощность серводвигателя, кВт		0,85
Мощность серводрайвера, кВт		1
Напряжение сети, В		380
Частота напряжения, Гц/Фазы		50 / 3
Смазка		Автоматическая
Габаритные параметры (ДхШхВ), мм		8300х2280х2300
Вес станка, кг		6000

Все характеристики

Конструктив

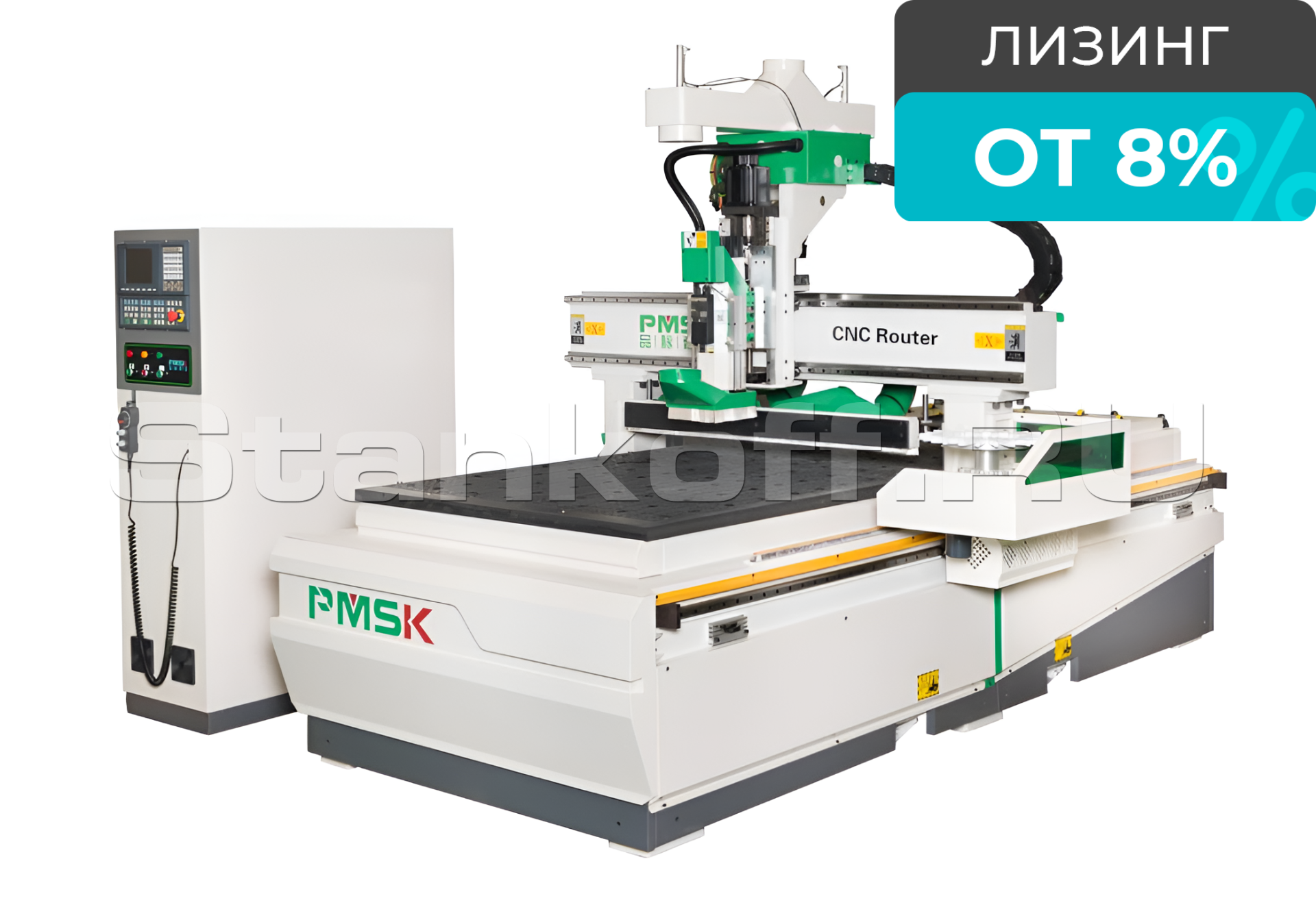

Фрезерный станок с ЧПУ PMSK UA48-2080 предназначен для высококачественной плоскостной фрезеровки деталей из полноформатных плитных материалов (2D фрезеровка). Также конструктив станка позволяет использовать его для фрезеровки объёмных деталей в 3-х мерном пространстве (3D фрезерование).

Виды обрабатываемых материалов

Древесина любых пород, плитные материалы на древесной основе (ДСП, ДВП, МДФ, фанера и т.д.), композитные материалы («Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модельный пластик, мягкий металл и т.п.

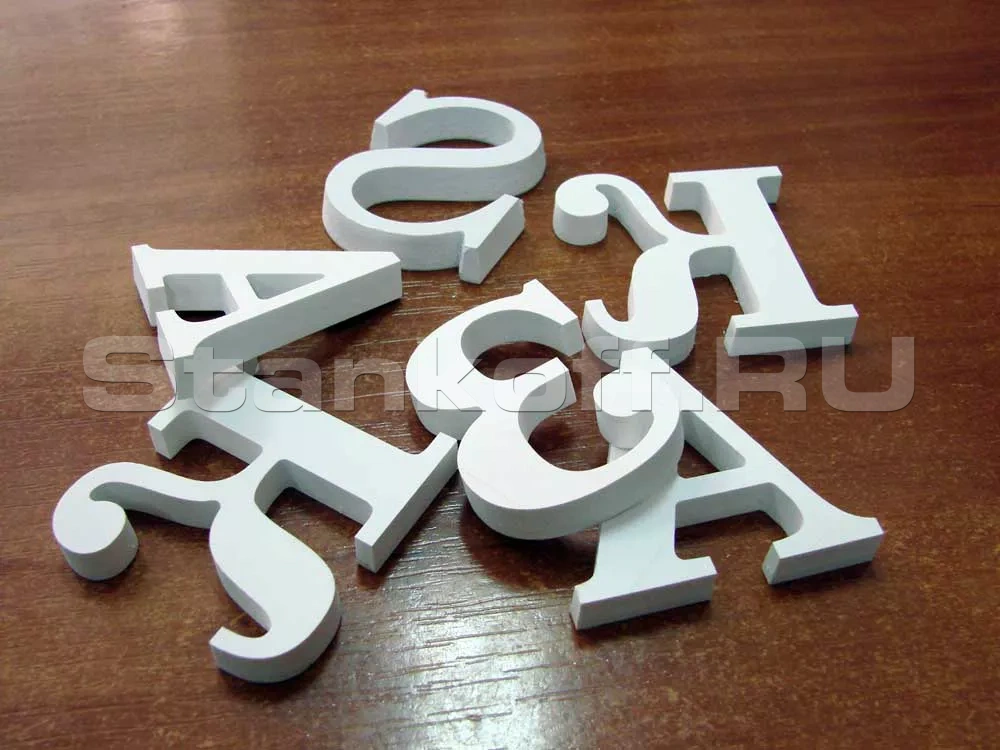

Получаемые изделия

Конструктиивные особенности

Усиленная станина

Каркас станка изготовлен из толстостенных стальных труб прямоугольного сечения толщиной 8 мм, которые прошли через лазерную резку, сварку с использованием роботизированных систем, закалку, старение и обработку на крупногабаритном фрезерном станке с портальной конструкцией. Это обеспечивает высокую прочность и надежность конструкции.

Стальная поддержка портала

Стальная поддержка портала обеспечивает стабильную и точную работу фрезерного станка. Способна выдерживать динамические нагрузки, возникающие в процессе обработки материала.

Устройство для регулировки габарита портальной колонны

Включает в себя механизмы подъема и опускания вертикальной колонны портала фрезерного станка. Это позволяет точно настраивать расстояние между вертикальной колонной и рабочей поверхностью. Оснащены фиксаторами для надежной фиксации колонны в требуемом положении, обеспечивая точность обработки и возможность адаптации под разные заготовки.

Двухслойный вакуумный стол и упоры

Вакуумный стол выполнен из высокопрочного материала увеличенной толщины. Такой стол выдерживает максимальные нагрузки, высокую точность по диагоналям. По бокам стола установлены пневматические упоры, для базирования материала в точке нуля.

Пневмоупоры Airtac

Для автоматического позиционирования заготовки. Удобное и быстрое позиционирование листовых материалов для увеличения скорости изготовления продукции.

Револьверный 8-ми позиционный магазин

8-ми позиционный магазин револьверного типа обеспечивает эффективное переключение между инструментами, ускоряя процесс обработки материалов на станке и сокращает время простоя. Позволяет в автоматическом режиме быстро менять режущие инструменты, перемещая нужный инструмент в рабочее положение с помощью вращения карусели.

Датчик калибровки инструмента

Датчик позволяет производить калибровку, исключая ошибки связанные с неточными действиями оператора. Калибровка производится в автоматическом режиме.

Система автоматической смазки

В базовом оснащении станки комплектуются автоматической системой смазки направляющих. Что позволяет сократить время обслуживания оборудования и снизить человеческий фактор. Смазка производится в автоматическом режиме по таймеру.

Серводвигатели Yaskawa

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя в соответствии с заданной программой при высокой скорости перемещения. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях. Мощность серводвигателей составляет 0,85 кВт.

Высокоточные направляющие Lapping

Направляющие производства Lapping отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Lapping имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Зубчатая передача шестерня-рейка T-WIN

Зубчатые передачи T-win характеризует:
• геометрическая точность всех размеров,
• прямизна, параллельность и перпендикулярность поверхностей,
• твердость закаленной поверхности, а также глубокий слой закалки.
Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для создания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.

Инвертор HPMONT

Номинальная мощность составляет 11 кВт. Номинальный ток: 25 Ампер. Преобразователь поддерживает два режима управления - V/f (напряжение к частоте) и SVC (векторное управление). Тормозной ключ позволяет активировать систему торможения для управления двигателем. Преобразователь предназначен для работы в диапазоне температур от -10°C до +40°C. Степень защиты IP20

Электрокомпоненты Swiss ABB / Schneider

ABB предоставляет электрокомпоненты для фрезерных станков, включая частотные преобразователи для точного контроля скорости вращения шпинделя, сенсоры и системы измерения для высокой точности обработки, системы управления и связи для автоматизации процессов, а также компоненты безопасности для защиты операторов и оборудования.

Schneider Electric предоставляет электрокомпоненты и решения для оптимизации производства на фрезерных станках. Это включает программируемые контроллеры для управления, частотные преобразователи для точного регулирования скорости, датчики для мониторинга, а также системы безопасности для обеспечения безопасной эксплуатации станка.

Водяное охлаждение

Высокомощный водяной шпиндель с автоматической сменой инструмента, подходит для длительной высокоскоростной резки и высечки шкафов, а также для гравировки и фрезерования различных форм. Мощность составляет 9 кВт.

Система ЧПУ SYNTEC 60WE

Система ЧПУ SYNTEC 60WE с удобным пользовательским интерфейсом, простой в эксплуатации, хорошей стабильностью, быстрой обработкой данных и более точной обратной связью сигнала.
Одна из самых доступных и надежных систем управления. Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Система использует стандартные G-коды, что позволяет создавать программы обработки используя различные популярные программные продукты: ArtCam, Type3, SolidWorks, PowerMill, BCad, Базис-Мебельщик, К-3 Мебель и др.

Планетарные редукторы Shimpo

Планетарные редукторы в связи с сервомоторами дают такие преимущества как: возможность работы на больших ускорениях и увеличение крутящего момента. В итоге мы получаем высокотехнологичный и производительный станок, который выполняет большинство поставленных задач.

Роликовая подача заготовки

Роликовая подача заготовки используется для обеспечения точного и плавного перемещения заготовки во время обработки. Она предназначена для улучшения позиционирования заготовки, минимизации вибраций и искажений во время фрезерования. Она способствует более равномерной и высококачественной обработке материала, повышая точность и повторяемость процесса.

Шкаф управления

Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления оснащен комплектующими мировых производителей (ABB, HPMONT, SYNTEC, Yaskawa) скомпонована в отдельный блок,изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах имеют легкий доступ для контроля и обслуживания.

Комплектация

ЧПУ	SYNTEC 60WE (Тайвань)
Инвертор	HPMONT (Китай)
Линейные направляющие	Lapping (Тайвань)
Зубчатая передача шестерня-рейка	T-WIN (Тайвань)
Электрокомпоненты	Swiss ABB (Швейцария) / Schneider (Франция)
Серводрайвер	Yaskawa (Япония)
Серводвигатель	Yaskawa (Япония)
Редуктор	Shimpo (Япония)
Пневмоупроы	Airtac (Тайвань)

Характеристики

ЧПУ		Taiwan SYNTEC 60WE
Тип рабочего стола		Вакуумный стол
Рабочая область, мм	Ось X	2000
	Ось Y	8000
	Ось Z	500
Максимальная скорость подачи, м/мин	Ось X	65-70
	Ось Y	65-70
	Ось Z	20
Тип инструмента		Револьверный
Количество инструмента в магазине, шт		8
Тип охлаждения		Воздушное
Мощность шпинделя, кВт		9
Частота оборотов шпинделя, об/мин		24000
Мощность инвертора, кВт		11
Мощность серводвигателя, кВт		0,85
Мощность серводрайвера, кВт		1
Напряжение сети, В		380
Частота напряжения, Гц/Фазы		50 / 3
Смазка		Автоматическая
Габаритные параметры (ДхШхВ), мм		8300х2280х2300
Вес станка, кг		6000
