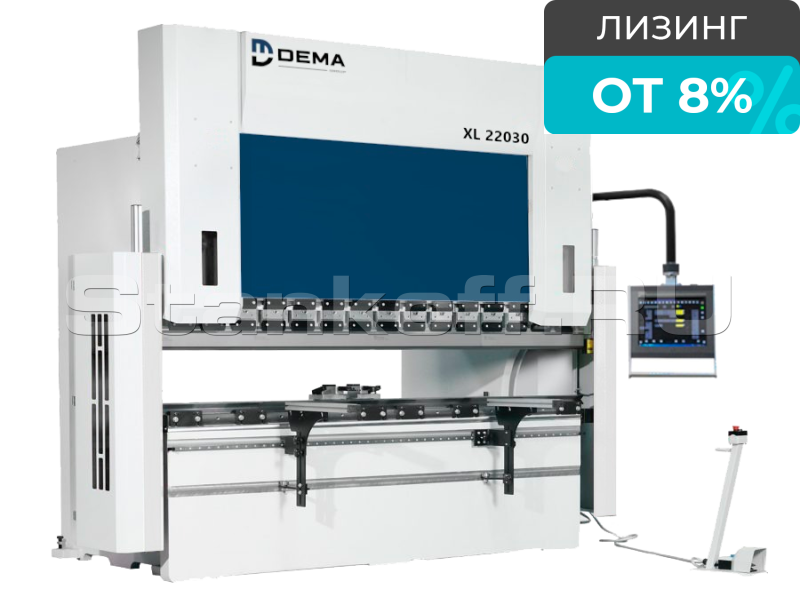

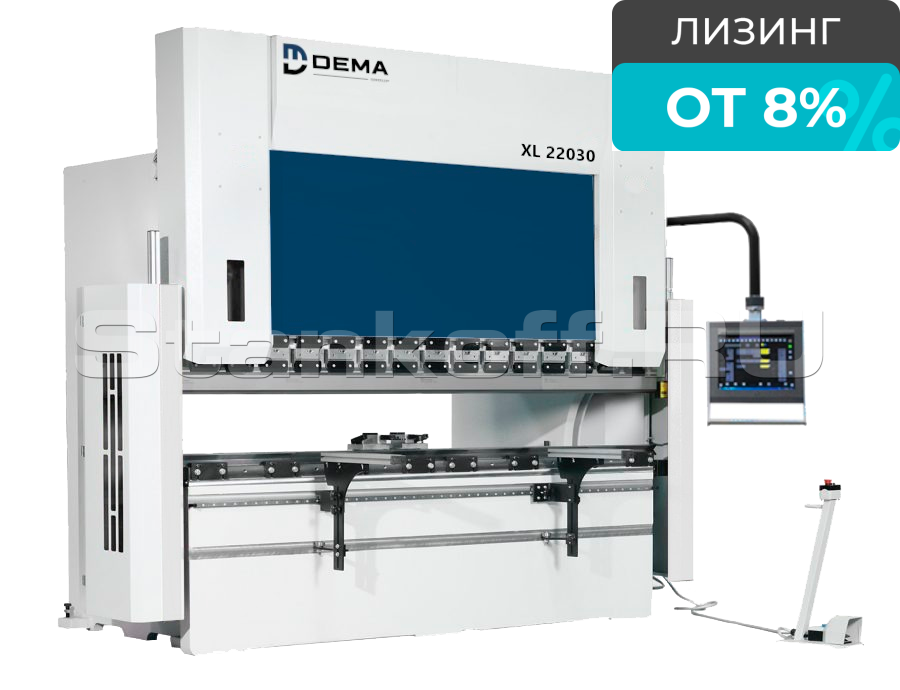

Листогибочный гидравлический пресс DEMA XL 40320 4 axis

Name: Листогибочный гидравлический пресс DEMA XL 40320 4 axis
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул: XL 40320 4 axis
Усилие, тонн: 320
Длина гиба, мм: 4050
Расстояние между колоннами, мм: 3550
Глубина зева, мм: 450
Макс. раскрытие, мм: 650

Все характеристики

Конструктив

Листогибочный гидравлический пресс DEMA XL 40320 обладает высокой скоростью опускания гибочной балки, гибки, подъема гибочной балки, скорости перемещения заднего упора. Осуществляет высокую точность: позиционирование за счет сервоприводов и высокоточной ШВП, выравнивание гибочной балки за счет оптических линеек. Безопасность оператора обеспечена за счет боковых дверей, задней защитной решетки с датчиком отключения работы пресса.

Преимущества

Высокая точность позиционирования - заднего упора +- 0,03мм – за счёт сервоприводов и высокоточной ШВП
Высокая точность выравнивания гибочной балки - за счет оптических линеек – 0,01мм
Высокая скорость перемещения заднего упора - за счет одновременного включения всех осей
Пропорциональная гидравлика – расчетное давление в системе, рассчитанное CNC в зависимости от толщины, предела прочности и длины деформируемого материала
Системы антипрогиба;
CNC управления – c 2D/3D графикой; автоматический расчет последовательности гибки, алгоритмы просчета столкновения детали с частями станка и инструмента, программируемый задний упор
Боковые защитные дверцы;
Задняя защитная решетка с датчиком отключения работы пресса.

Схема станка

Конструктивные особенности

Станина

Выполнена из стали ST44 A1 особо высокого качества. Все посадочные места обработаны в сборе на высокоточных фрезерных станках колонного типа.

Быстросъемное крепление

Amada - Promecam.

Электрические компоненты

Schneider Electric Франция / SIEMENS Германия.

Пуансон/Матрица

Матрицы 4V L - 85°; Пуансоны 85°; Подложка 60мм, EUROSTAMP Италия.

Моторизированное бомбирование

Клиновая система анти прогиба.

Передние опоры

2 передние, скользящие опоры.

Система заднего упора

Сервопривод заднего упора DELTA Тайвань/ Mitsubishi Япония.
2 пальца заднего упора.

Гибочный инструмент

Высокая стойкость 100/80т на 1метр.
Сегментные пуансон и матрица – L= 835/805мм – лёгкая замена.
Без необходимости центровки матрицы по пуансону на холостом ходу – центровка по подложке.

Контроллер

Италия ESA S640 2D 6-осевой контроллер листогибочного пресса с ЧПУ.
Производительность на высшем уровне для станков до шести осей.
Широкий экран обеспечивает превосходный комфорт для оператора, усиливая преимущества полного графического интерфейса.

X-R оси от сервомоторов.
Опциональная конфинурация осей заднего упора:
X R Z1 Z2 оси на сервомоторах (ESA 675 или Delem DA 66T/DA69T);
X1 X2 R Z1 Z2 оси на сервомоторах (ESA 675 или Delem DA 66T/DA69T);
ATF Type X1 X2 R1 R2 Z1 Z2 оси на сервомоторах (ESA 675 или Delem DA 66T/DA69T);
X Prime (ESA 675 или Delem DA 66T/DA69T).

Опции

Контроллер ESA 675 W 3D 128 осей, Италия;
Контроллер DELEM 53 T Голландия;
Контроллер DELEM 58 T 4 оси 2D Голландия;
Контроллер DELEM 66 T 8+1 осей 2D Голландия;
Контроллер DELEM 69 T 16 осей 3D Голландия.

Стандартная комплектация

Тяжёлая сварная станина – ширина стола и основания стола от - 80мм;
Контроллер ESA 640; 2D, до 6 осей с системой простого управления Италия;
Количество контролируемых осей от ЧПУ – 3 оси Y1 Y2 X;
Линейные датчики Opkon Турция – гибочная балка выравнивается с точностью 0,01мм при каждом включении пресса;
Зажимная система Amada - Promecam;
Стандартный инструмент EUROSTAMP Италия:
- 2067 - Матрицы 4V L - 85°;
- 1281 - Пуансоны 85°;
- Одна секция пуансона и матрицы разделена для гибки коробок;
- Подложка 60мм.
Быстрозажимное крепление пуансона - ручки
Клиновая система анти прогиба (бомбирование);
2 пальца заднего упора;
1 - но осевой задний упор - X управляемая от ЧПУ в стандарте;
Сервопривод заднего упора DELTA Тайвань/ Mitsubishi Япония;
Электрические компоненты – Schneider Electric Франция/SIEMENS Германия;
Гидравлическая система – HAWE Hydraulik Германия;
2 передние, скользящие опоры;
Боковые защитные дверцы;
Задняя защитная решетка с датчиком отключения работы пресса;
Передвижная консоль с двумя педалями, позволяет работать, как в одиночном так и в повторяющемся цикле;
Подсветка рабочей зоны.

Характеристики

Усилие, тонн	320
Длина гиба, мм	4050
Расстояние между колоннами, мм	3550
Глубина зева, мм	450
Макс. раскрытие, мм	650
Макс. мощность двигателя, кВт (л.с.)	30

Калькулятор усилия гибки

Расчёт для станка XL 40320 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 3550 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
