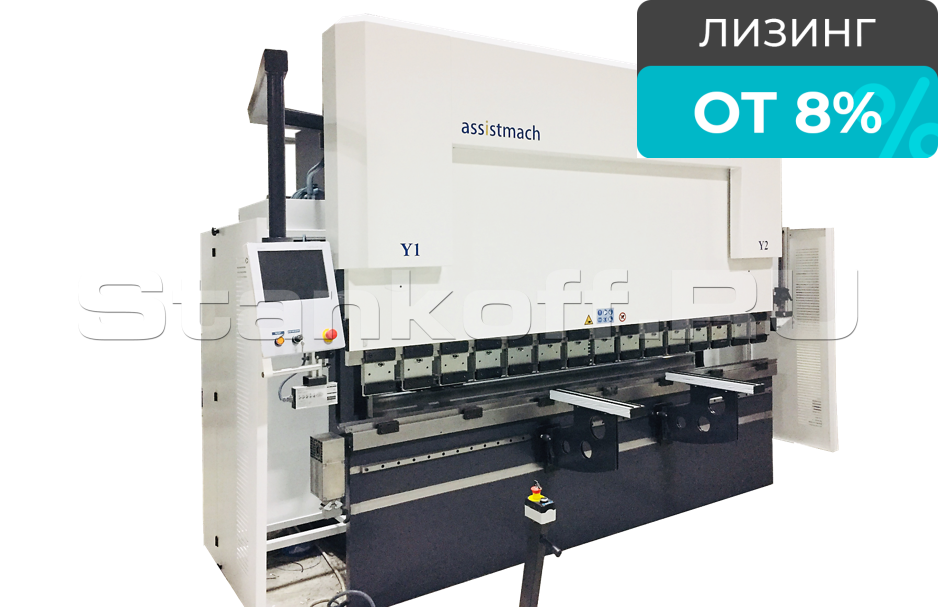

Листогибочный пресс с ЧПУ MAXIMA 61300 4 axis

Name: Листогибочный пресс с ЧПУ MAXIMA 61300 4 axis
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул: MAXIMA 61300 4 axis
Усилие, тонн: 300
Длина гиба, мм: 6100
Расстояние между колоннами, мм: 5100
Глубина зева, мм: 450
Максимальное раскрытие, мм: 650

Все характеристики

Конструктив

Станина пресса

Выполнена в виде сварной конструкции с высокоточной механообработкой из прочной качественной стали. Основные узлы пресса разработаны с использованием современного программного обеспечения, что определяет надежность и точность работы станка во всем диапазоне нагрузок и на протяжение длительного срока эксплуатации. Специалисты завода с уважением относятся к пожеланиям заказчиков и готовы произвести любые необходимые изменения, улучшающие качество и долговечность станка.

Гидравлическая система

Представляет собой установленные с двух сторон гидроцилиндры, работающие в замкнутом контуре, который состоит из электрогидравлических серво-клапанов фирмы Bosch-Rexroth (Германия) или фирмы Hoerbiger (Германия), высокопроизводительного гидравлического двигателя, фильтров высокого давления (с датчиком засорения и байпасом), воздушного фильтра и бака для гидравлического масла.

Система ЧПУ СYBELEC СYBTOUCH 12 PS 2D

Листогибочный пресс MAXIMA оснащен ЧПУ Cybelec CybTouch 12 PS 2D. При управлении оператор видит графическое изображение в 2D и может запрограммировать желаемый результат; ЧПУ автоматически рассчитывает величину хода и усилие с по заданным параметрам. Подсказки, которые появляются на графическом дисплее во время процесса гибки, существенно облегчают работу оператора.
•Возможность управления 4-мя осями (Y1-Y2-X-R)
•Сенсорное управление с 2D- графикой
•Автоматический расчет последовательности изгиба
•Автоматическая настройка усилия гибки
•Расчет глубины опускания
•Возможность коррекции и ввода угла изгиба
•Большой сенсорный экран, с яркими цветами и высокой контрастностью
•Функция сенсорного управления TouchProfile
•Интуитивно понятный и удобный интерфейс
•Легкие гибы благодаря функции EasyBend

Электрические компоненты

От одного из лучших мировых производителей- Siemens (Германия).

Регулируемые, скользящие передние поддержки

Для удобства оператора работы на станке установлены передние поддержки, которые свободно перемещаются вдоль станка по линейным направляющим, опоры также регулируются по высоте. На рабочей поверхности есть щетки для облегчения позиционирования листа оператором.

Быстрозажимные элементы крепления пуансона Promecam – Amada

Листогибочный пресс оснащён специальными зажимными устройствами верхнего инструмента с системой крепления Promecam. Благодаря этим устройствам замена верхнего инструмента производится быстро и легко.

Задний упор и пальцевые блоки

Перемещение заднего упора происходит посредством шарико-винтовой пары, направляющих и серво -двигателя, управляемых от ЧПУ. Пальцевые блоки заднего упора в стандарте имеют ручную регулировку по высоте, а опционально можно поставить привод с управлением от ЧПУ (ось R).

Лазерная система защиты рук оператора

Ручная система компенсации прогиба стола

Необходима при гибке тонкого листа, чтобы убрать прогиб в середине.

Стандартный инструмент

Закаленная, отшлифованная 4-хучьевая V-образная матрица и прямой пуансон.

Стандартная комплектация

Сварная надежная промышленная станина
Система ЧПУ CybelecCybtouch 12 (Швейцария)
Лазерная защита рук оператора
Программируемый задний упор по осям Х-R ЧПУ
Ручная компенсация прогиба стола
Инструмент специальный комплект (матрица и пуансон) по 4 сегмента
Регулируемые, скользящие передние поддержки – 2шт
Закаленный, шлифованный пуансон
Закаленная, шлифованная 4-х ручьевая матрица
Высокоточные линейные датчики перемещения
Быстрозажимные элементы системы крепления пуансона PROMECAM – AMADA
Пальцы заднего упора с регулировкой по высоте - 4 шт
Гидравлические компоненты – Bosh-Rexroth и Hoerbiger (Германия)
Электрические компоненты – Siemens (Германия)
Передвижная стойка управления с кнопкой аварийной остановки
Заднее защитное ограждение
Боковые защитные ограждения
Лазерная защита рук оператора
Подсветка рабочей зоны
Руководство пользователя на русском языке

Опциональное оборудование

Моторизированная компенсация прогиба стола от ЧПУ
Программируемая ось R от ЧПУ
Система ЧПУ Cybtouch 15
Система ЧПУ Delem 58T
Система ЧПУ МodEva Pac 2D
Система ЧПУ Delem 66T
Система ЧПУ ModEva 19T
Система ЧПУ ESA 640W
Система ЧПУ ESA 660W
Лазерная защита рук оператора по нормам ЕС
Дополнительный пальцевый блок заднего упора
Дополнительная передняя поддержка
Специальный инструмент
Гидравлический зажим верхнего инструмента
Система подогрева масла
Система охлаждения масла
Кондиционер для электрического шкафа
Увеличенный зев 750мм
Специальный цвет по желанию клиента
Панель управления на другой стороне
Тандемная подготовка
Вторая передвижная стойка управления с кнопкой аварийной остановки

Характеристики

Усилие, тонн	300
Длина гиба, мм	6100
Расстояние между колоннами, мм	5100
Глубина зева, мм	450
Максимальное раскрытие, мм	650
Макс. мощность двигателя, кВт (л.с.)	30

Калькулятор усилия гибки

Расчёт для станка MAXIMA 61300 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 5100 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
