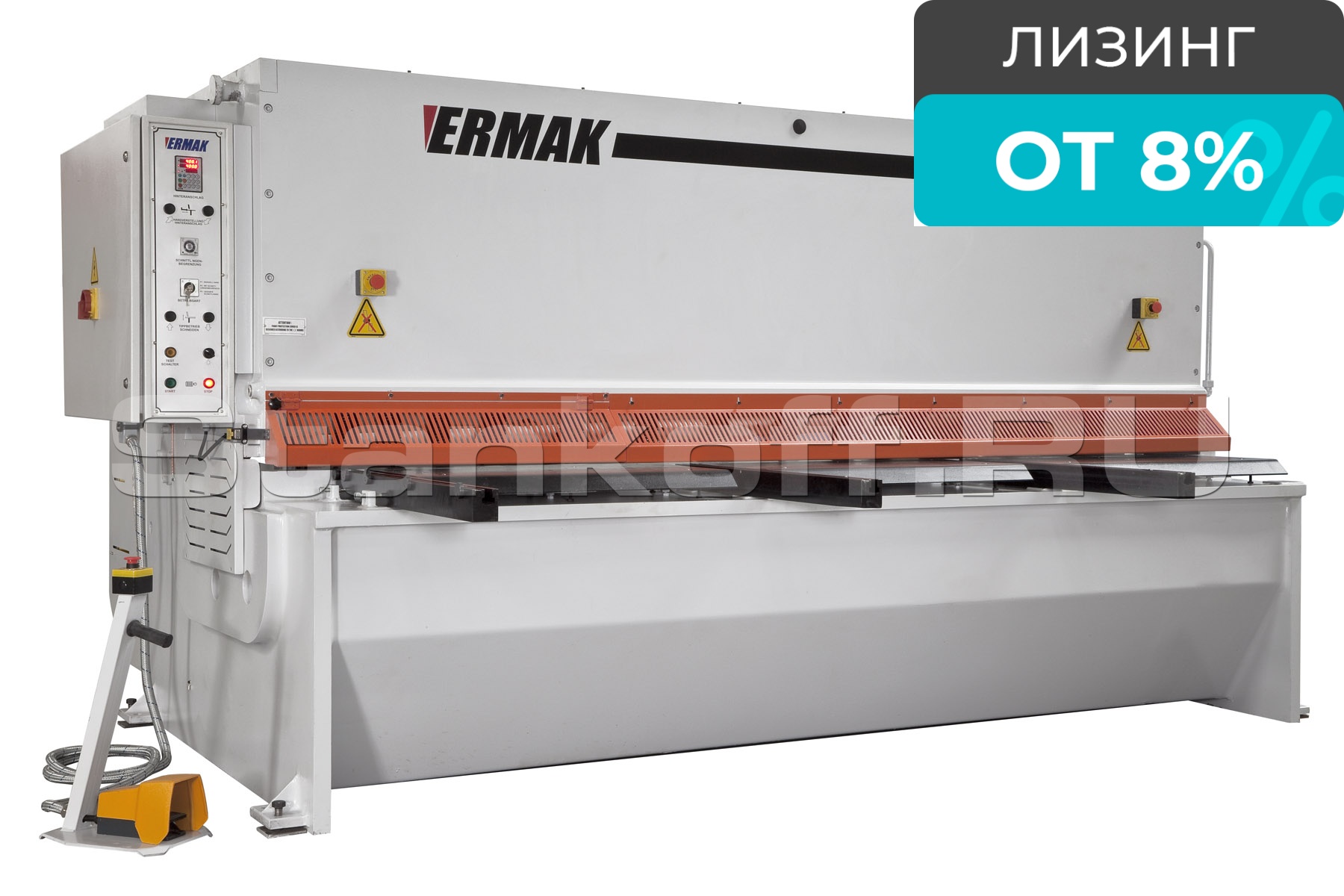

Гидравлические гильотинные ножницы по металлу ERMAKSAN HGD 4100-16
- Артикул
- HGD 4100-16
- Толщина металла, мм
- 16
- Длина реза, мм
- 4100
- Угол резки, °
- 2,5
- Зазор между ножами, мм
- 0,05 - 1,9
- Производительность, цикл/мин
- 8
Конструктив
Оснащенные системой ЧПУ ERCUT 7 (Турция) и надёжной гидравликой Hoerbiger (Германия), они позволяют превратить монотонные заготовительные операции в современное высокоэффективное производство. В дополнение к высокой производительности, они отличаются стабильной конструкцией рамы, компактностью, простотой управления и обслуживания.
Область применения
Получаемые изделия
Схема обработки
Особенности
Система ЧПУ
Задний упор
Лазерная подсветка линии реза
Стандартная комплектация
Контроллер ERCUT 7
Передние кронштейны и 1000 мм бококовой упор
Надежные прижимные цилиндры
Переносная педаль
Экран защиты пальцев откидывается с одной стороны
Ножи закалены
Нижний имеет 4 режущие лезвия.
Зев - 350 мм
Автоматический задний упор - 1000 мм, точность 0,01 мм
Опорные кронштейны для листа впереди измерительная шкала в дюймах и миллиметрах электрика Siemens
Гидравлика HOERBIGER
Зазор между ножами регулируется автоматически по средствам гидравлики
Линия реза теневая
Дополнительная комплектация
Поддержка листа рычажного типа
Поддержка листа моноблочного типа
Лазерная подсветка линии реза
Система предотвращения скпучивания
Угломер
Увеличенный зев
Конвейер для готовых деталей и система подачи листа
Передний упорс осями - X1, X2 и задний упор с осями - X3, Х4
Увеличенный ход заднего упора
Пневматическая поддержка для тонуих листов двух типов
2 - моноблочного типа
Портативная панель управления на стойке
Охлаждение или подогрев рабочей жидкости
Сплошной, передний стол
Ножи из нержавейки увеличение резов в минуту
Световая защита рук оператора
Электрическая панель или контроллер закреплены с другой стороны
Централизованная система смазки
Характеристики
| Толщина металла, мм | 16 |
| Длина реза, мм | 4100 |
| Угол резки, ° | 2,5 |
| Зазор между ножами, мм | 0,05 - 1,9 |
| Производительность, цикл/мин | 8 |
| Количество прижимов, шт | 18 |
| Усилие прижимов, тонн | 52 |
| Количество передних поддержек, шт | 3 |
| Ход заднего упора (X), мм | 1000 |
| Скорость заднего упора, мм/с | 110 |
| Мощность главного двигателя, кВт | 30 |
| Мощность мотора заднего упора, кВт | 1,1 |
| Объем гидравлического бака, л | 1000 |
| Длина стола, мм | 4620 |
| Ширина машины (D), мм | 3150 |
| Высота стола (E), мм | 1000 |
| Транспортная ширина (F), мм | 2360 |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 5200 × 2610 × 2575 |
| Вес нетто, кг | 24500 |
