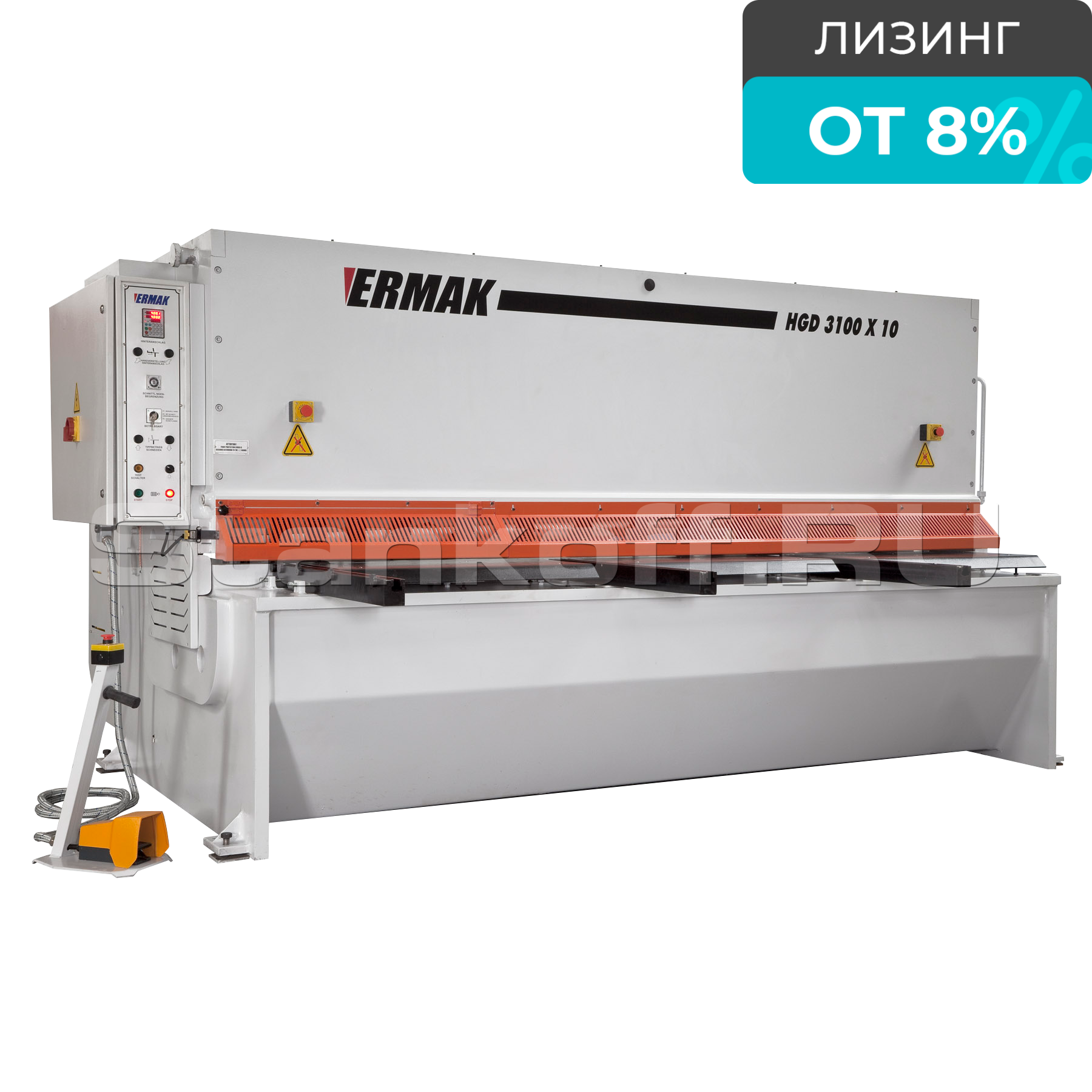

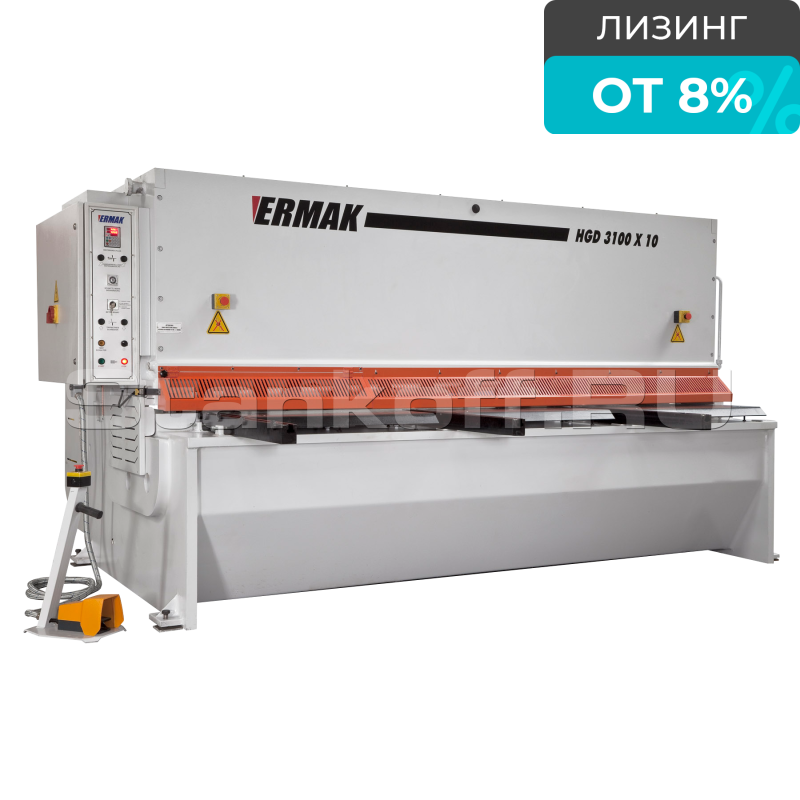

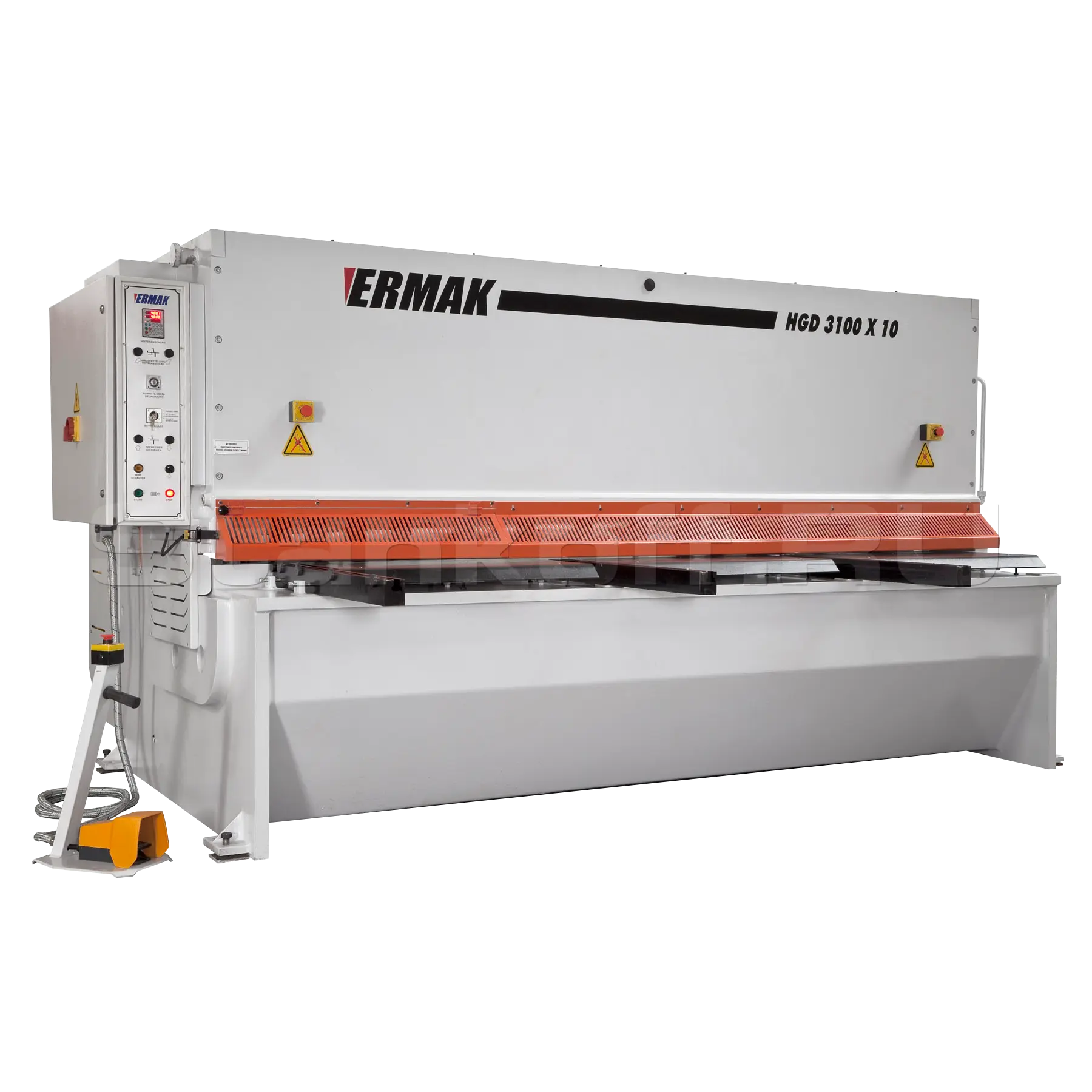

Гидравлическая гильотина ERMAKSAN HGD 3100-10
Краткие характеристики
- Артикул
- HGD 3100-10
- Толщина металла, мм
- 10
- Длина реза, мм
- 3100
- Угол резки, °
- 2
- Зазор между ножами, мм
- 0,05 - 1,3
- Производительность, цикл/мин
- 13
Конструктив
Оснащенные системой ЧПУ ERCUT 7 (Турция) и надёжной гидравликой Hoerbiger (Германия), они позволяют превратить монотонные заготовительные операции в современное высокоэффективное производство. В дополнение к высокой производительности, они отличаются стабильной конструкцией рамы, компактностью, простотой управления и обслуживания.
Область применения
Получаемые изделия
Схема обработки
Особенности
Система ЧПУ
Простой в понимании интерфейс обеспечивает удобство и простоту использования. Разработан согласно основным требованиям операторов, широкий, цветной экран, быстрота программирования, легкость в работе, интуитивно-понятный интерфейс. Очень хорошая визуализация, позволяющая быстро настроить станок на требуемые параметры. Программы хранятся в памяти в хранилище, рассчитанном на 1000 программ. Предупреждения об ошибках отображаются в сплывающих окнах, оператор получает всю необходимую информацию о состоянии оборудования и процесса резки. Для предотвращения ввода некорректных значений в программу, доработан блок управления.
Задний упор
Перемещается задний упор по направляющим за счет ШВП (точность позиционирования 0,1 мм). При резки листа по ширине больше хода заднего упора, он уходит наверх автоматически как только в контроллер вносится соответствующее значение. Также при резке узких листов задний упор может совершать отходы/подходы для предотвращения скручивания и заклинивания.
Лазерная подсветка линии реза
Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.
Стандартная комплектация
Контроллер ERCUT 7
Передние кронштейны и 1000 мм бококовой упор
Надежные прижимные цилиндры
Переносная педаль
Экран защиты пальцев откидывается с одной стороны
Ножи закалены
Верхний имеет 2 режущих лезвия.
Нижний имеет 4 режущие лезвия.
Нижний имеет 4 режущие лезвия.
Зев - 350 мм
Автоматический задний упор - 1000 мм, точность 0,01 мм
Опорные кронштейны для листа впереди измерительная шкала в дюймах и миллиметрах электрика Siemens
Гидравлика HOERBIGER
Зазор между ножами регулируется автоматически по средствам гидравлики
Линия реза теневая
Дополнительная комплектация
Поддержка листа рычажного типа
Предотвращает свисание листов и повышает качество резки широких и тонких листов.
Поддержка листа моноблочного типа
Устраняет свисание листов за счет пневматических опор стола.
Лазерная подсветка линии реза
Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.
Система предотвращения скпучивания
Угломер
Увеличенный зев
Конвейер для готовых деталей и система подачи листа
Передний упорс осями - X1, X2 и задний упор с осями - X3, Х4
Увеличенный ход заднего упора
Пневматическая поддержка для тонуих листов двух типов
1 - рычажного типа
2 - моноблочного типа
2 - моноблочного типа
Портативная панель управления на стойке
Охлаждение или подогрев рабочей жидкости
Сплошной, передний стол
Ножи из нержавейки увеличение резов в минуту
Световая защита рук оператора
Электрическая панель или контроллер закреплены с другой стороны
Централизованная система смазки
Характеристики
| Толщина металла, мм | 10 |
| Длина реза, мм | 3100 |
| Угол резки, ° | 2 |
| Зазор между ножами, мм | 0,05 - 1,3 |
| Производительность, цикл/мин | 13 |
| Количество прижимов, шт | 14 |
| Усилие прижимов, тонн | 24 |
| Количество передних поддержек, шт | 2 |
| Ход заднего упора (X), мм | 1000 |
| Скорость заднего упора, мм/с | 110 |
| Мощность главного мотора, кВт | 22 |
| Мощность мотора заднего упора, кВт | 0,75 |
| Объем гидравлического бака, л | 1000 |
| Длина стола, мм | 3480 |
| Ширина машины (D), мм | 3075 |
| Высота стола (E), мм | 900 |
| Транспортная ширина (F), мм | 2270 |
| Габаритные параметры | |
| Габаритные размеры станка, мм | 4050 × 2500 × 2175 |
| Вес нетто, кг | 10575 |
