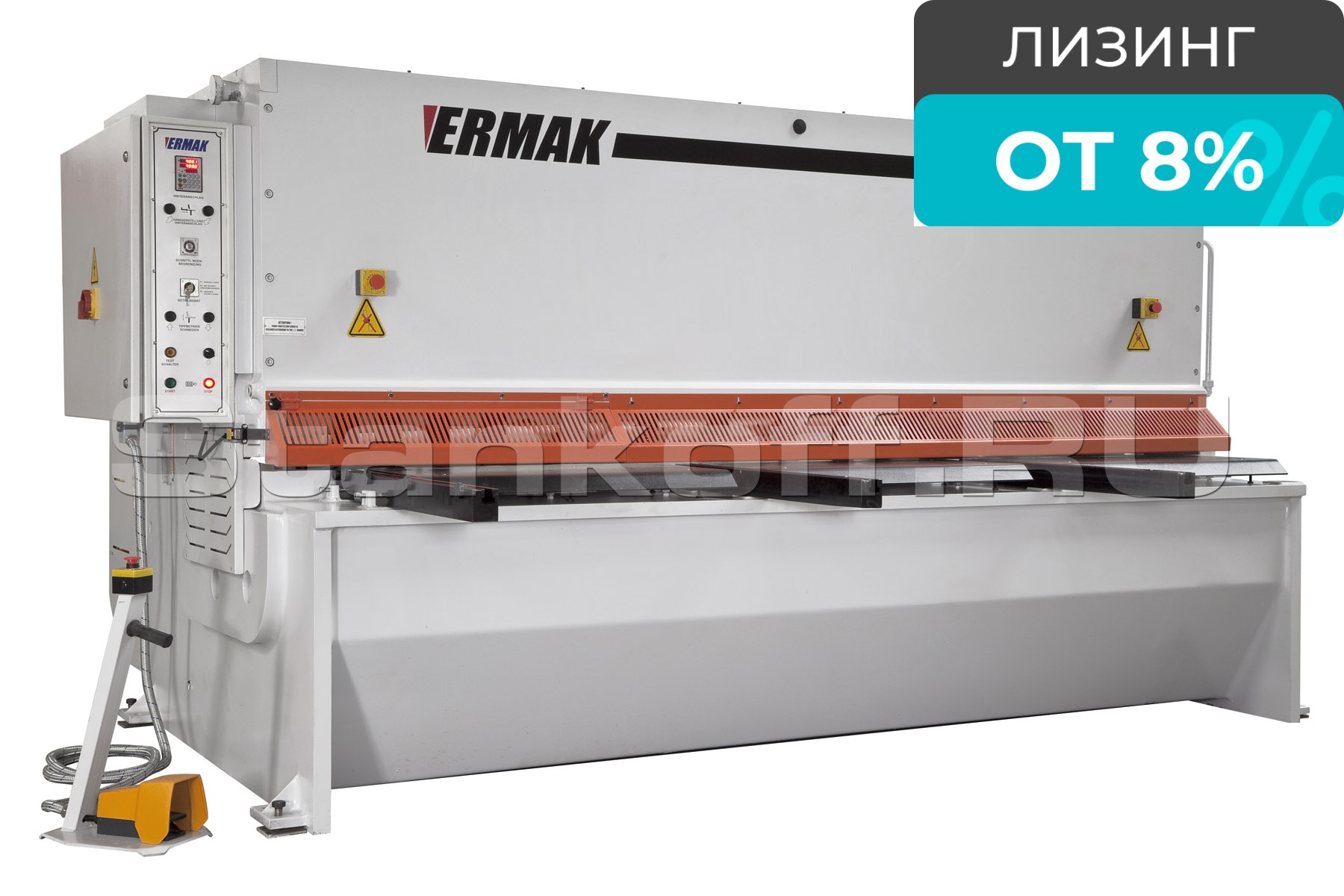

Гидравлические гильотинные ножницы по металлу ERMAKSAN HGD 4100-10

Конструктив

Оснащенные системой ЧПУ ERCUT 7 (Турция) и надёжной гидравликой Hoerbiger (Германия), они позволяют превратить монотонные заготовительные операции в современное высокоэффективное производство. В дополнение к высокой производительности, они отличаются стабильной конструкцией рамы, компактностью, простотой управления и обслуживания.

Область применения

Получаемые изделия

Схема обработки

Особенности


Система ЧПУ

Простой в понимании интерфейс обеспечивает удобство и простоту использования. Разработан согласно основным требованиям операторов, широкий, цветной экран, быстрота программирования, легкость в работе, интуитивно-понятный интерфейс. Очень хорошая визуализация, позволяющая быстро настроить станок на требуемые параметры. Программы хранятся в памяти в хранилище, рассчитанном на 1000 программ. Предупреждения об ошибках отображаются в сплывающих окнах, оператор получает всю необходимую информацию о состоянии оборудования и процесса резки. Для предотвращения ввода некорректных значений в программу, доработан блок управления.
Задний упор

Задний упор

Перемещается задний упор по направляющим за счет ШВП (точность позиционирования 0,1 мм). При резки листа по ширине больше хода заднего упора, он уходит наверх автоматически как только в контроллер вносится соответствующее значение. Также при резке узких листов задний упор может совершать отходы/подходы для предотвращения скручивания и заклинивания.
Лазерная подсветка линии реза

Лазерная подсветка линии реза

Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.

Стандартная комплектация


Контроллер ERCUT 7

Передние кронштейны и 1000 мм бококовой упор

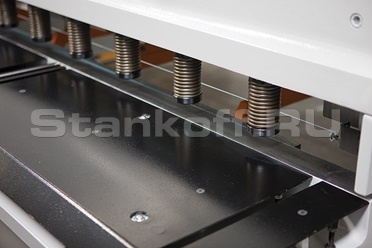

Надежные прижимные цилиндры

Переносная педаль

Переносная педаль

Экран защиты пальцев откидывается с одной стороны

Экран защиты пальцев откидывается с одной стороны

Ножи закалены

Верхний имеет 2 режущих лезвия.
Нижний имеет 4 режущие лезвия.

Зев - 350 мм

Автоматический задний упор - 1000 мм, точность 0,01 мм

Опорные кронштейны для листа впереди измерительная шкала в дюймах и миллиметрах электрика Siemens

Гидравлика HOERBIGER

Зазор между ножами регулируется автоматически по средствам гидравлики

Линия реза теневая

Дополнительная комплектация


Поддержка листа рычажного типа

Поддержка листа рычажного типа

Предотвращает свисание листов и повышает качество резки широких и тонких листов.
Поддержка листа моноблочного типа

Поддержка листа моноблочного типа

Устраняет свисание листов за счет пневматических опор стола.
Лазерная подсветка линии реза

Лазерная подсветка линии реза

Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.
Система предотвращения скпучивания

Система предотвращения скпучивания

Угломер

Угломер

Увеличенный зев

Конвейер для готовых деталей и система подачи листа

Передний упорс осями - X1, X2 и задний упор с осями - X3, Х4

Увеличенный ход заднего упора

Пневматическая поддержка для тонуих листов двух типов

1 - рычажного типа
2 - моноблочного типа

Портативная панель управления на стойке

Охлаждение или подогрев рабочей жидкости

Сплошной, передний стол

Ножи из нержавейки увеличение резов в минуту

Световая защита рук оператора

Электрическая панель или контроллер закреплены с другой стороны

Централизованная система смазки

Характеристики

Толщина металла, мм 10
Длина реза, мм 4100
Угол резки, ° 2
Зазор между ножами, мм 0,05 - 1,5
Производительность, цикл/мин 10
Количество прижимов, шт 18
Усилие прижимов, тонн 28
Количество передних поддержек, шт 3
Ход заднего упора (X), мм 1000
Скорость заднего упора, мм/с 110
Мощность главного мотора, кВт 22
Мощность мотора заднего упора, кВт 0,75
Объем гидравлического бака, л 1000
Длина стола (B), мм 4480
Ширина машины (D), мм 3125
Высота стола (E), мм 1000
Транспортная ширина (F), мм 2275
Габаритные параметры
Габариты, мм 5050 × 2570 × 2275
Вес нетто, кг 14450
