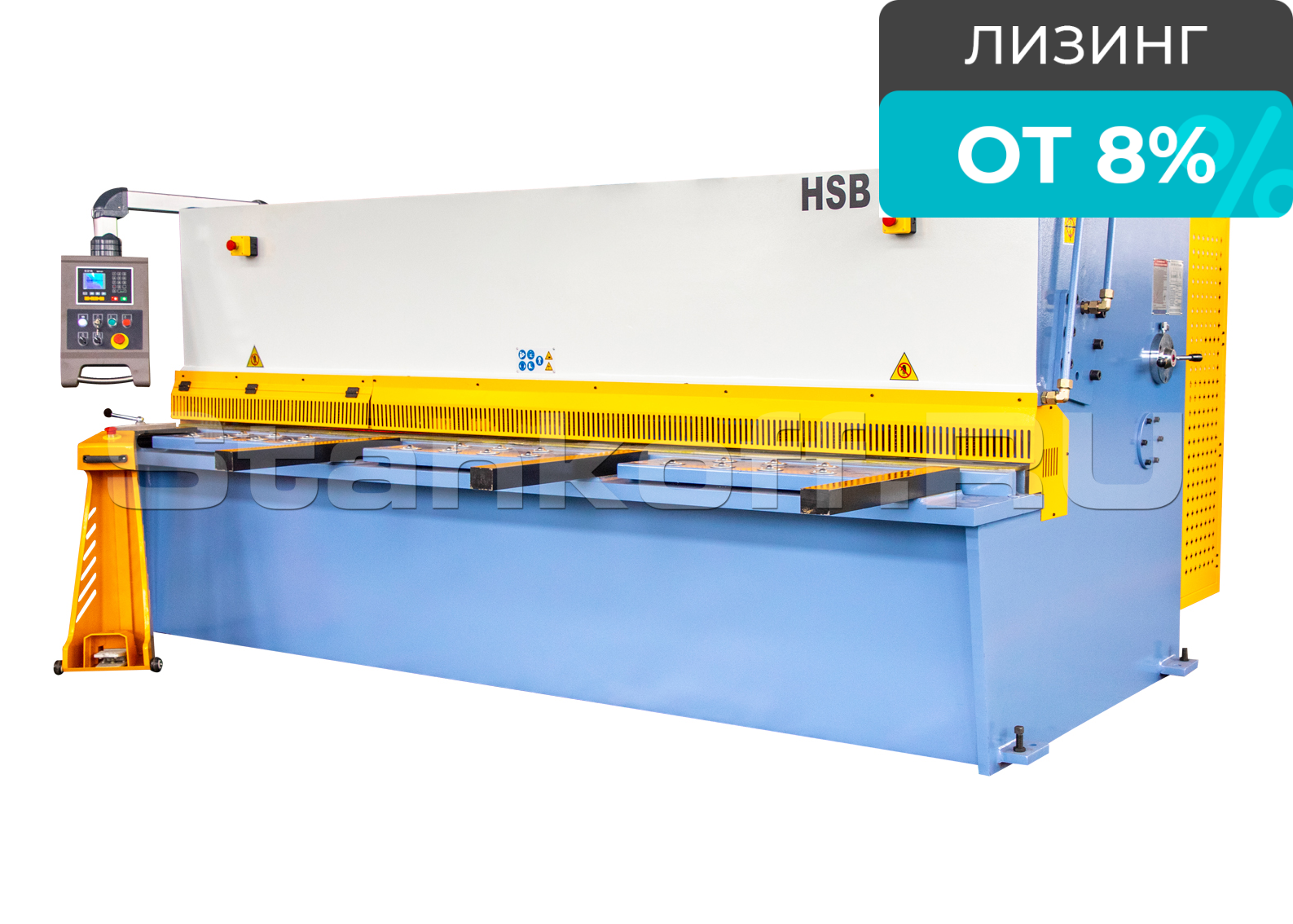

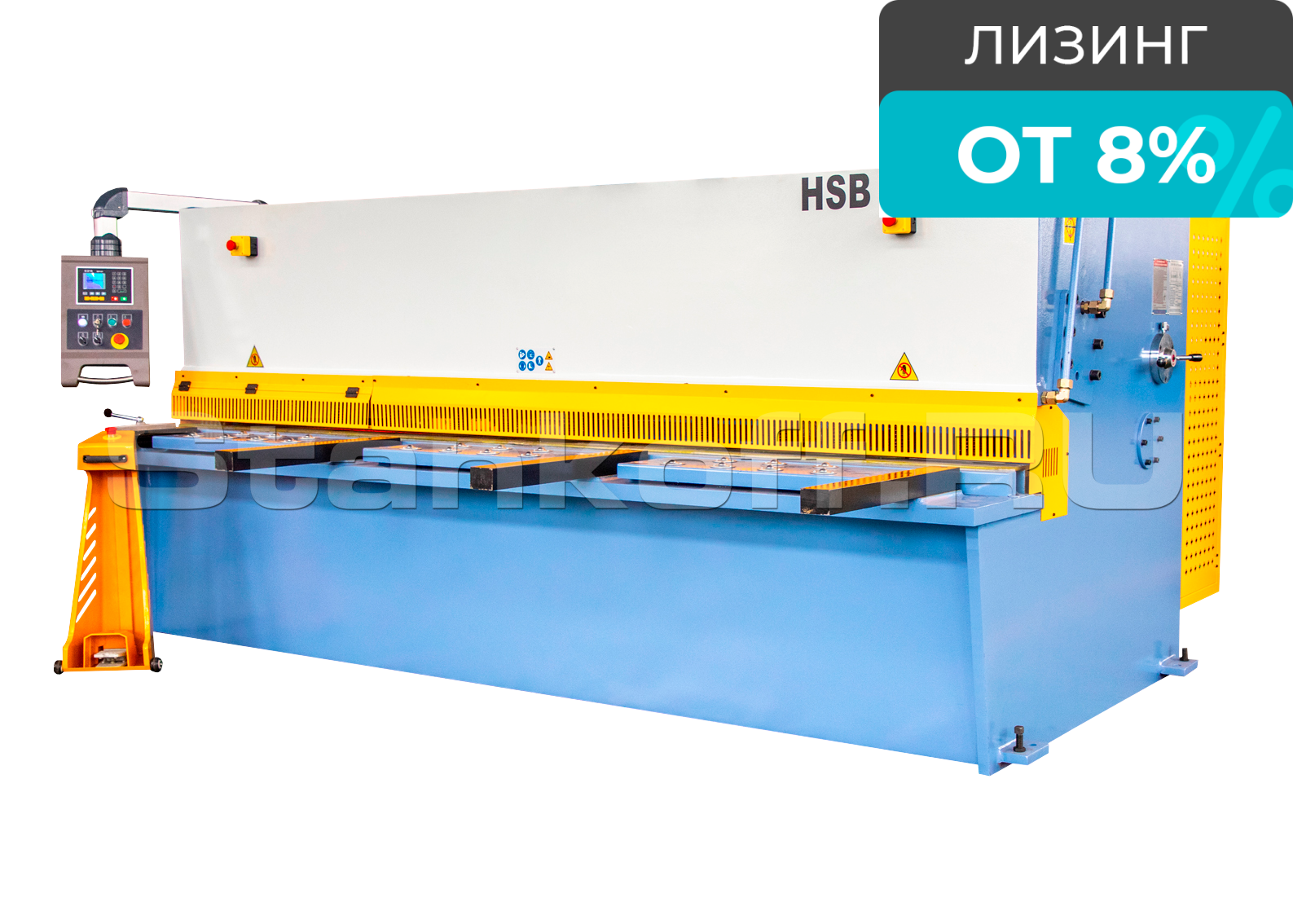

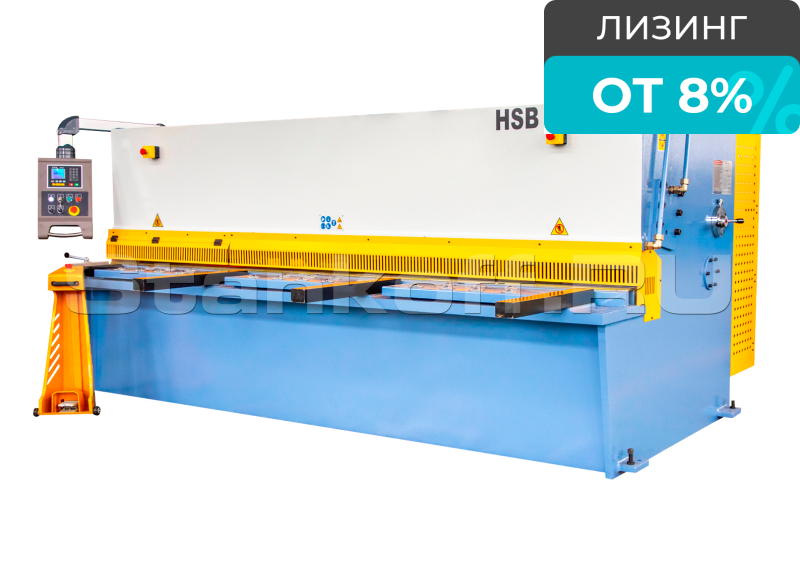

Гидравлическая гильотина HSB 3200x6

Гидравлическая гильотина HSB 3200x6
Вопросы

Краткие характеристики

Артикул HSB 3200x6
Длина резания, мм 3200
Толщина листа, мм 0,6-6
Угол резания 1°30′
Моторизованный задний упор, мм 20-600
Глубина зева, мм 150
Высота стола, мм 800
Поддерживающие кронштейны, шт 4
Масляный бак, л 215
Мощность двигателя, кВт 7,5
Размеры машины, мм 3900x1680x1750
Вес, кг 6000
Все характеристики

Модели серии

Все товары
HSB 2500x4 HSB 2500x6 HSB 2500x8 HSB 2500x12 HSB 3200х8 HSB 3200х10 HSB 3200х12 HSB 3200х16

Конструктив

Гильотина гидравлическая HSB 3200x6 предназначена для быстрой и точной резки в тяжелом машиностроении в ряду предприятий занятых металлургических, машиностроительных и других отраслях. Режущая балка с поворотным ходом ножа перемещается относительно неподвижной точки, оптимизированный угол резания, прочная массивная конструкция, стол с неподвижными ножами и шариковыми опорами для подачи листа в зону резания, гидроцилиндры передающие усилие на режущую балку и моторизированные задние упоры. Данное исполнение признано надёжным и качественным решением и является классическим образцом гидравлических гильотин. Гидравлический привод и закаленные режущие ножи обеспечивают стабильный качественный рез.

В гидравлической гильотине HSB 3200x6 оптимизированный угол резки, а также простая и надёжная система регулировки точного зазора между верхним и нижним ножом – что позволяет выполнять ровный качественный рез на максимальную рабочую длину.

Узел регулировки находится с боковой стороны на раме станка – позволяющий оператору изменить параметры в зависимости от:

  • толщины обрабатываемого материла
  • марки обрабатываемого материла
  • коэффициента материала

Конструкция станка имеет высокую жёсткость и стабильность, нужный эффект достигается за счёт термической обработки на собственном производстве, с целью изменения структуры и свойств, для повышения прочности, твердости и устойчивости к вибрации готового изделия. Рабочий стол оснащён шаровыми опорами, позволяющими облегчить подачу прокатного листа в станок, учитывая максимальные толщины листа и рабочую длину гильотины. Усовершенствованная встроенная гидравлическая система работы станка и соединения трубопроводов гарантируют надёжность и безопасность работы. Электрические компоненты марки Schneider (Франция) соответствуют международному стандарту безопасности обеспечивая надёжный и длительный срок службы. Все кнопки управления и встроенный контроллер фиксируются на подвижном блоке управления. Передние рычаги на рабочем столе станка с ручной регулировкой фиксации длины и положения листа. Моторизированный задний упор с возможностью изменения (понижения) скорости.

Конструктивные особенности

Конструкция

Конструкция

В процессе изготовления станка, конструкция рамы проходит термическую обработку для обеспечения лучшего баланса прочности и меньшей вибрации во время резки. Рама станка представляет единую базу – цельную сварную конструкцию из усиленного, качественного, сертифицированного и правильно подобранного листа.
Технологичность производства

Технологичность производства

Рама станка производится с использованием сварочных работ, с применением электроизмерительных приборов. После сварки рама проходит термическую обработку для снятия напряжений металла. Далее, поверхности рамы и соединительные отверстия обрабатывается на пяти осевом обрабатывающем центре с ЧПУ – все эти процессы позволяют получить конструкцию рамы как основу, обладающую долговечностью, надежностью, ремонтопригодностью.
Технология реза

Технология реза

Технология управляемого реза основана на поворотном перемещении траверсы с режущим ножом относительно неподвижной точки, позволяющая выполнять ровный рез на максимальной длине станка.
Режущая балка с поворотным ходом ножа (или качающеюся балка – Swing Beam), перемещается за счёт передачи усилия от гидроцилиндров, через роликовые направляющие на нож. Оптимизированный угол реза для сведения к минимуму деформацию на изделиях. В серии HSB есть возможность быстро регулировать зазор между ножами – данная характеристика отличается простотой эксплуатации и минимальным техническим обслуживанием. Такое исполнение признано надёжным и качественным решением и является классическим образцом гидравлических гильотин.
Опоры

Опоры

Передние опоры могут поставляться по требованию удлинённой версией.
+1000 мм, с линейным датчиком, щетками и боковым упором.
Упоры

Упоры

Упоры оснащены закаленными ШВП высокого качества, обеспечивая высокую точность, скорость и долговечность, позволяя автоматически смещаться на необходимое расстояние.
Стол

Стол

Для качественного реза листа, мы построили большой рабочий стол с шариковыми опорами для удобного перемещения листа в зону резания. Прижимные упоры обеспечивают надёжную фиксацию листа для дальнейшей резки. Защита от попадания в зону резания обеспечивает безопасную работу, участок защиты с левой стороны, длиной 1 метр откидывается вверх для просмотра положения листа перед резкой. Стол оснащён правильно освещённой линией реза для поддержания хорошей видимости реза.
Гидравлическая система

Гидравлическая система

Усовершенствованная встроенная гидравлическая система работы станка и соединения трубопроводов гарантирует надёжность и безопасность работы.

Контроллер ESTUN Е21

NC контроллер, выводит моторизированный задний упор в нужную позицию с помощью шагового электродвигателя (привод ШВП шарико-винтовая пара), производитель Китай. Зазор между лезвиями регулируется механически.

Основные технические характеристики Е21

  • Жидкокристаллический дисплей, 160 х 160;
  • Выбор системы измерения: дюйм / мм;
  • Счетчик подсчета операций;
  • Достаточное пространство для хранения 40 программ;
  • Многоступенчатое программирование 25 кадров (шагов) в программе;
  • Язык: английский;
  • Контроль: заднего упора по оси X, и перемещения по оси Y;
  • Возврат к исходным параметрам;
  • Сохранение данных в памяти после выключения питания.

Характеристики

Длина резания, мм 3200
Толщина листа, мм 0,6-6
Угол резания 1°30′
Моторизованный задний упор, мм 20-600
Глубина зева, мм 150
Высота стола, мм 800
Поддерживающие кронштейны, шт 4
Масляный бак, л 215
Мощность двигателя, кВт 7,5
Размеры машины, мм 3900x1680x1750
Вес, кг 6000
