| Длина резания, мм | 2500 |
| Толщина листа, мм | 1,2-12 |
| Угол резания, °′ | 1°30′ |
| Количество ходов при работе без нагрузки (на холостом ходу), удары/мин | ˃10 |
| Ход прижима, мм | 30 |
| Кол-во прижимов, шт | 11 |
| Кол-во режущих кромок (верхний нож), шт | 2 |
| Кол-во режущих кромок (нижний нож), шт | 4 |

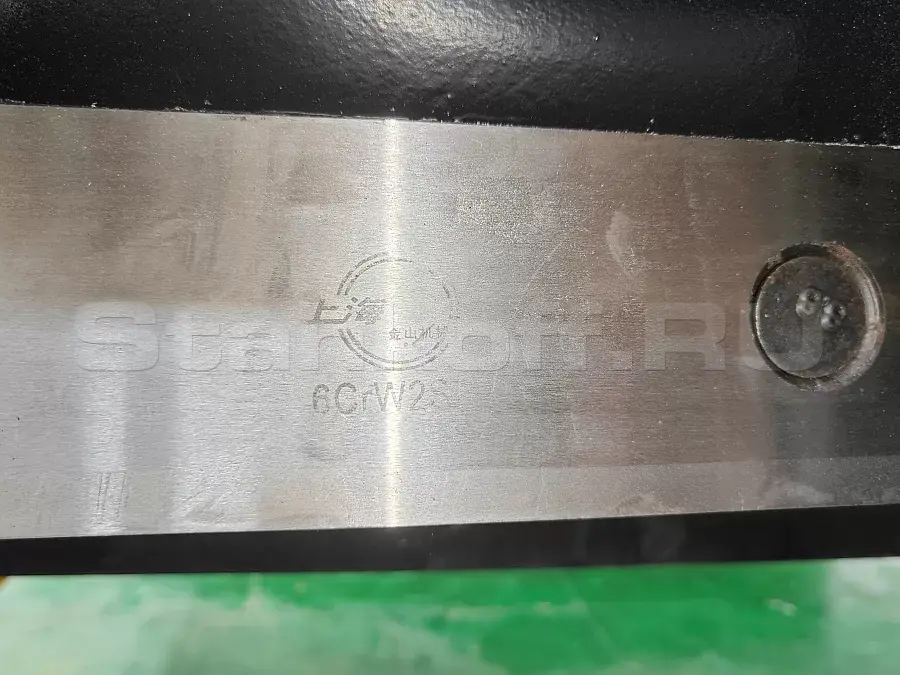

| Материал ножей | Инструментальная сталь 6CrW2Si |
| Кол-во сегментов (не цельнометаллические) верхнего/нижнего ножа | 2/2 |

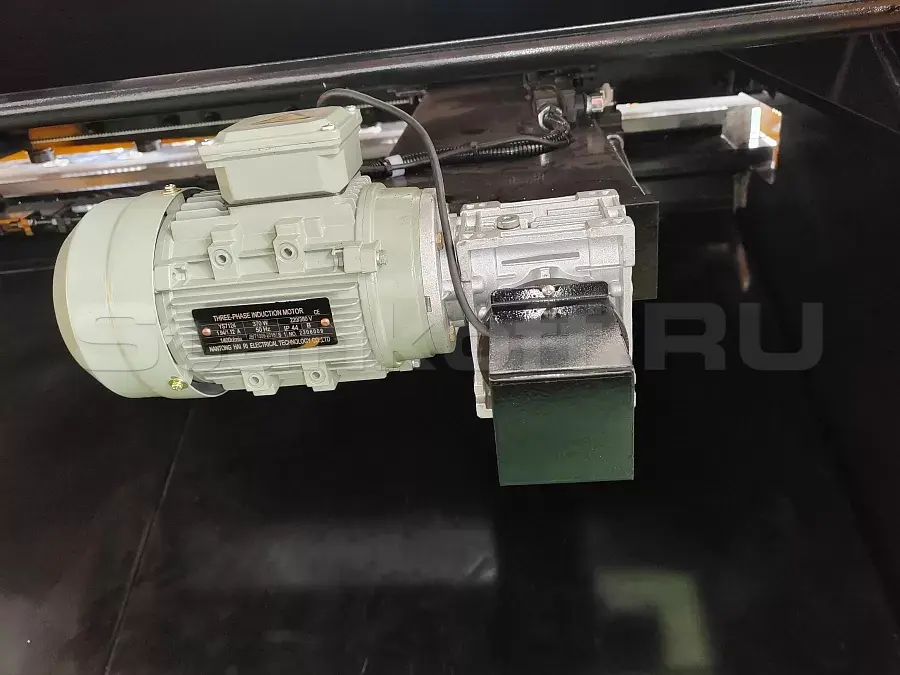

| Моторизованный задний упор, мм | 20-800 |
| Глубина зева, мм | 150 |
| Высота стола, мм | 800 |
| Кол-во поддерживающих кронштейнов, шт | 4 |
| Объем масляного бака, л | 250 |
| Мощность двигателя, кВт | 15 |
| Размеры станка (ДxШxВ), мм | 3280×1850×1950 |
| Вес, кг | 9000 |

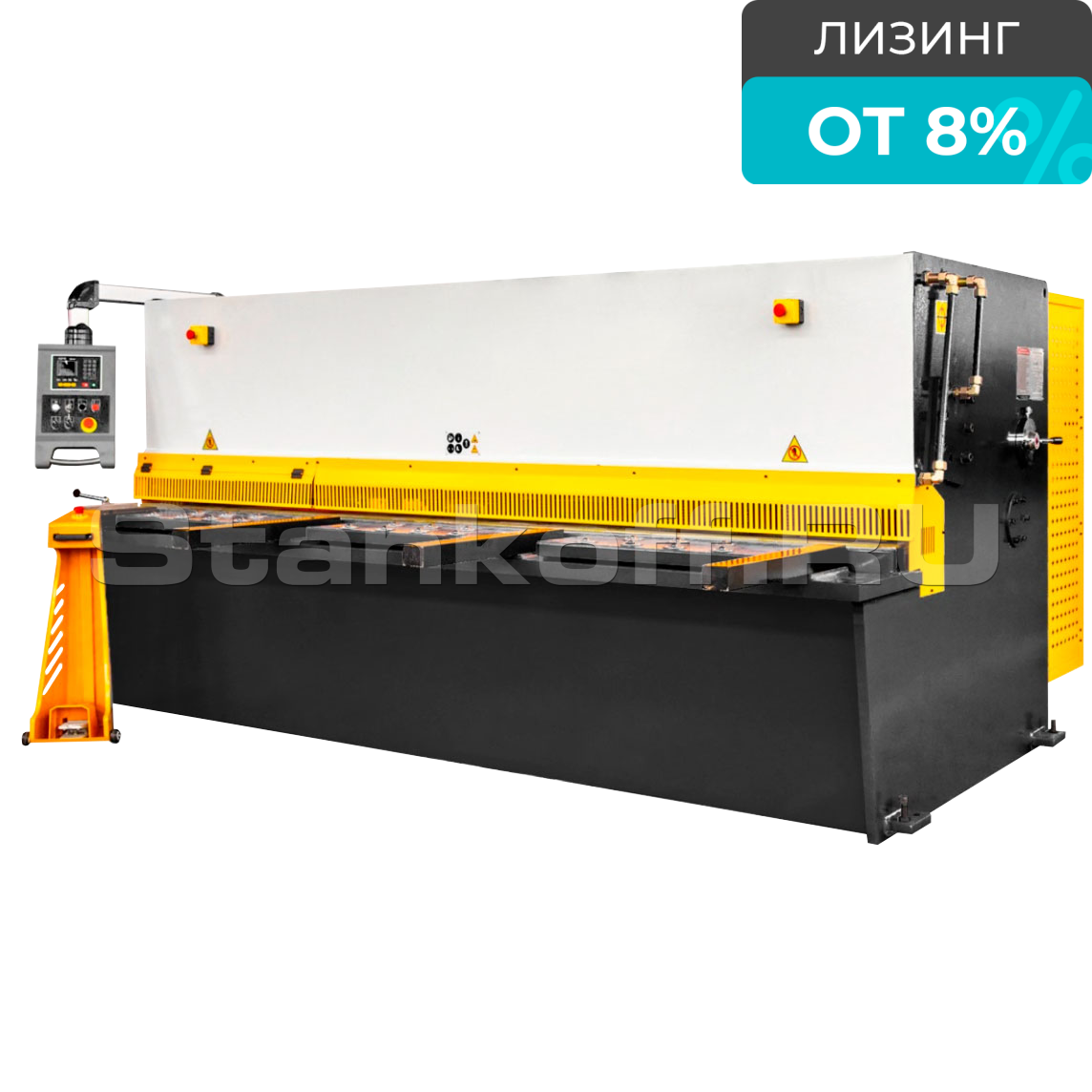

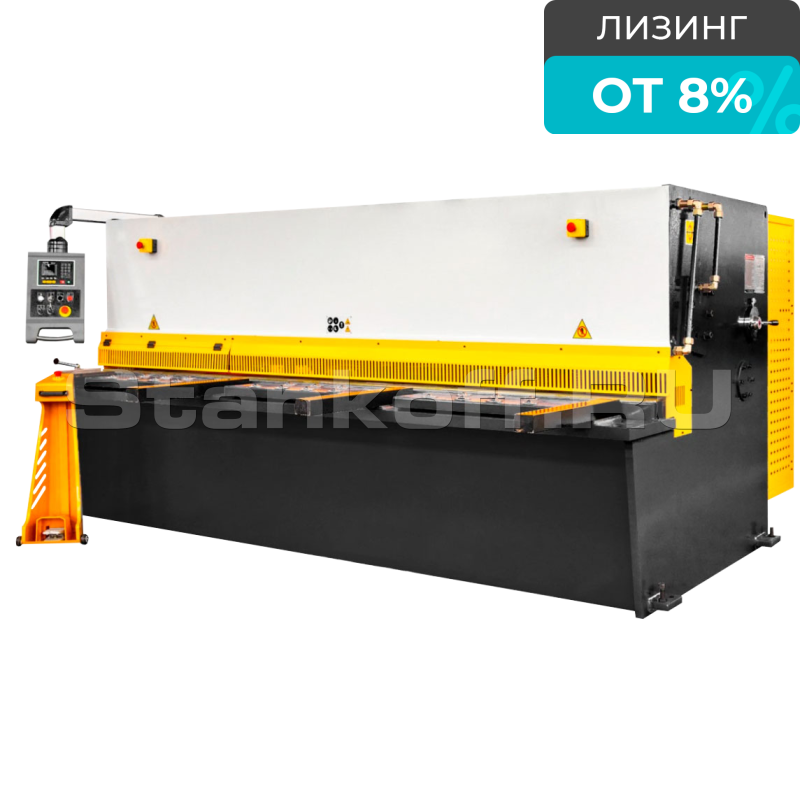

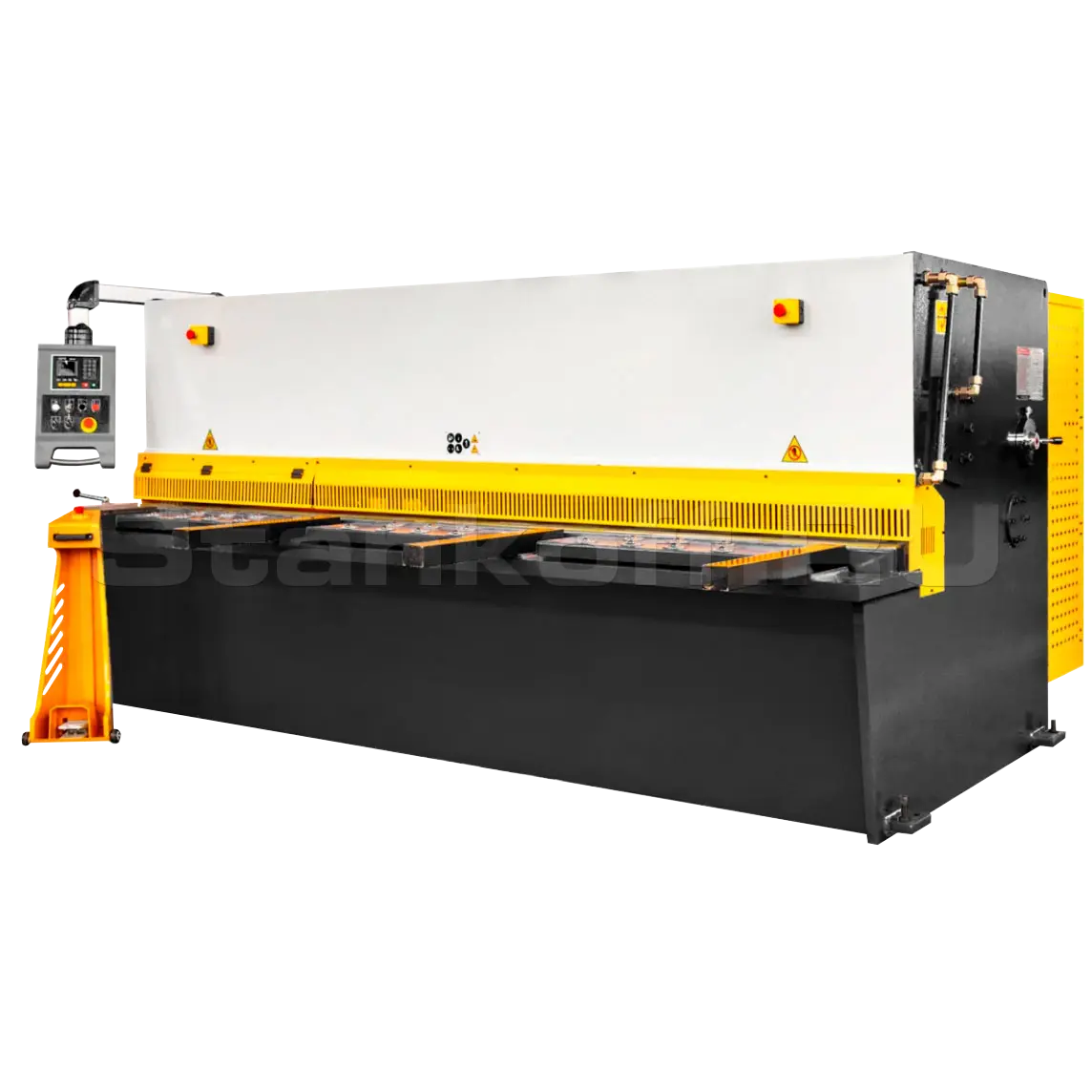

Гидравлическая гильотина HSB 2500x12 предназначена для быстрой и точной резки в тяжелом машиностроении в ряду предприятий занятых металлургических, машиностроительных и других отраслях. Режущая балка с поворотным ходом ножа перемещается относительно неподвижной точки, оптимизированный угол резания, прочная массивная конструкция, стол с неподвижными ножами и шариковыми опорами для подачи листа в зону резания, гидроцилиндры передающие усилие на режущую балку и моторизированные задние упоры. Данное исполнение признано надёжным и качественным решением и является классическим образцом гидравлических гильотин. Гидравлический привод и закаленные режущие ножи обеспечивают стабильный качественный рез.

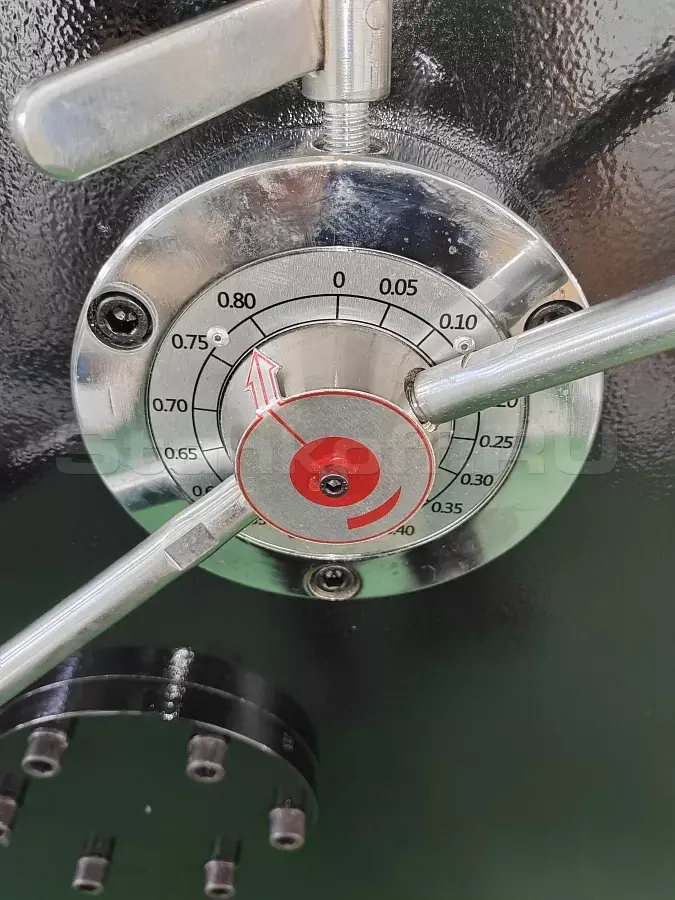

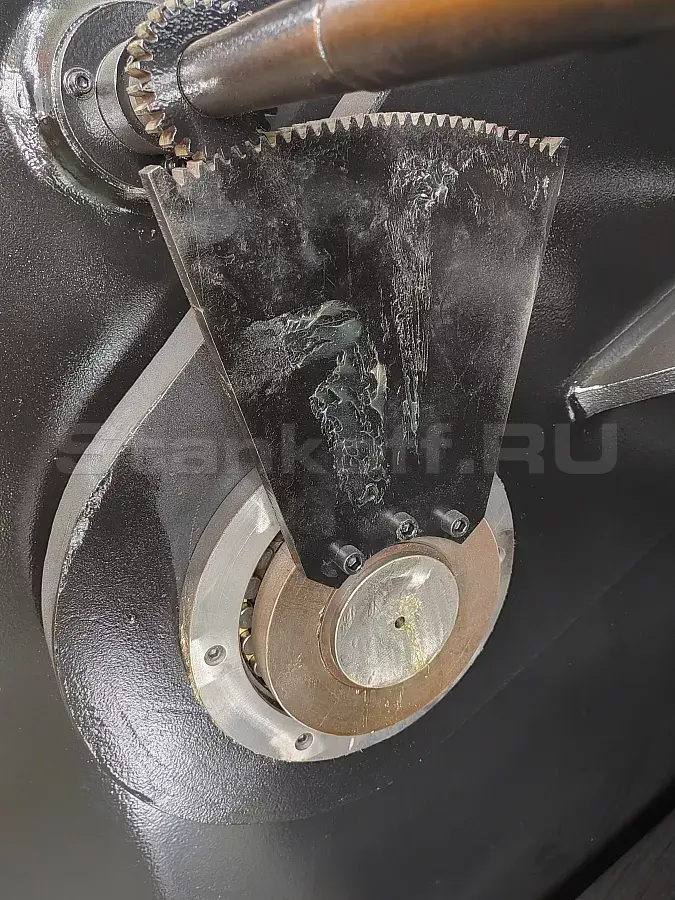

Серия HSB оснащена оптимизированным углом резки и системой регулировки зазора между ножами для ровного реза на максимальной длине. Узел регулировки на раме позволяет адаптировать параметры под толщину, марку и коэффициент материала. В стандартной комплектации:
Станок обладает высокой жёсткостью и стабильностью благодаря термической обработке на собственном производстве, улучшая прочность, твёрдость и устойчивость к вибрациям. Рабочий стол с шаровыми опорами облегчает подачу листа, учитывая максимальную толщину и длину гильотины. Усовершенствованная гидравлическая система и качественные трубопроводные соединения обеспечивают надёжность и безопасность. Электрические компоненты Schneider (Франция) соответствуют международным стандартам, гарантируя долгий срок службы. Управление осуществляется через подвижный блок с контроллером и кнопками. Передние рычаги для ручной регулировки фиксации листа.
Конструкция
Технологичность производства
Технология реза
Опоры

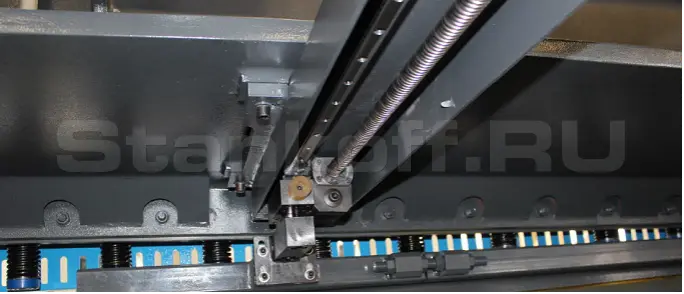

Упоры
Стол

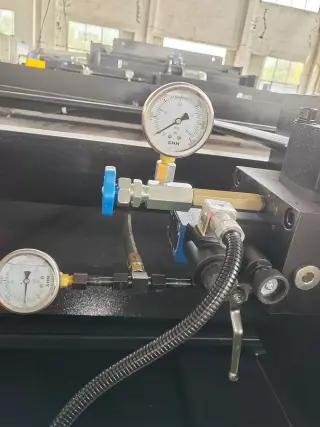

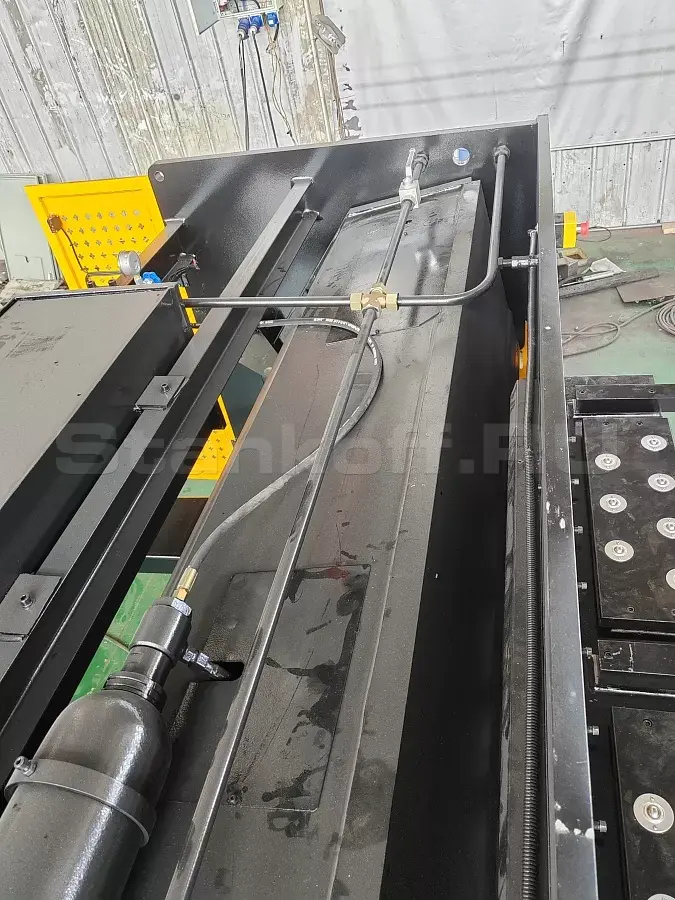

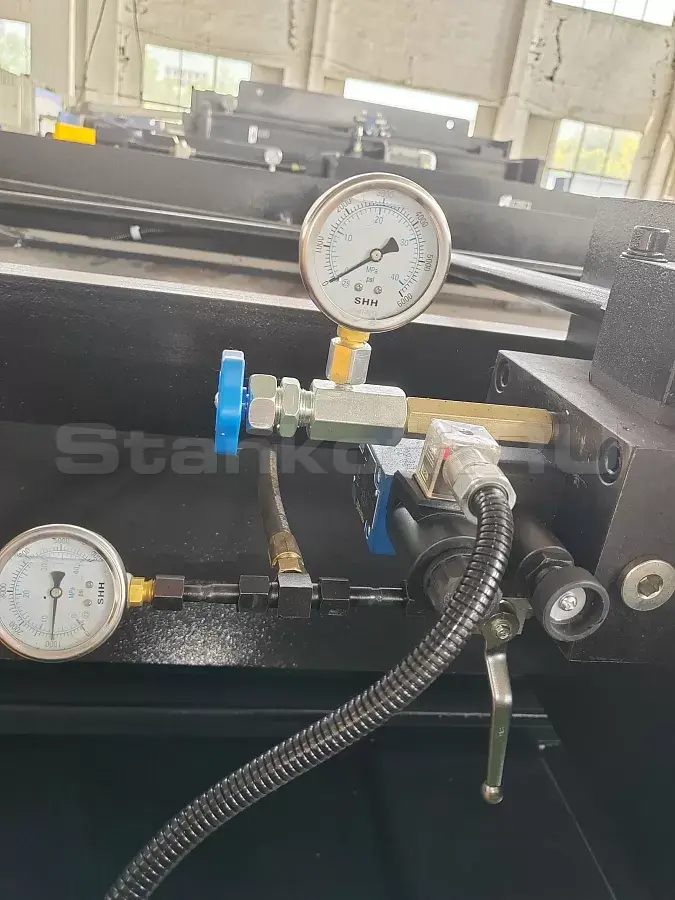

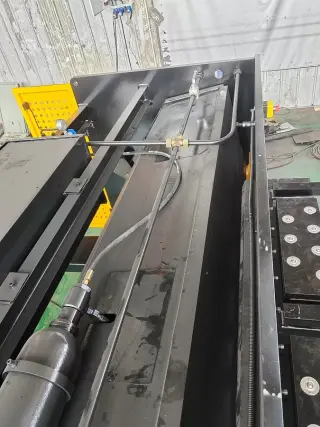

Гидравлическая система
Контроллер ESTUN Е21
Система поддержки листа
| Длина резания, мм | 2500 |
| Толщина листа, мм | 1,2-12 |
| Угол резания, °′ | 1°30′ |
| Количество ходов при работе без нагрузки (на холостом ходу), удары/мин | ˃10 |
| Ход прижима, мм | 30 |
| Кол-во прижимов, шт | 11 |
| Кол-во режущих кромок (верхний нож), шт | 2 |
| Кол-во режущих кромок (нижний нож), шт | 4 |
| Материал ножей | Инструментальная сталь 6CrW2Si |
| Кол-во сегментов (не цельнометаллические) верхнего/нижнего ножа | 2/2 |
| Моторизованный задний упор, мм | 20-800 |
| Глубина зева, мм | 150 |
| Высота стола, мм | 800 |
| Кол-во поддерживающих кронштейнов, шт | 4 |
| Объем масляного бака, л | 250 |
| Мощность двигателя, кВт | 15 |
| Размеры станка (ДxШxВ), мм | 3280×1850×1950 |
| Вес, кг | 9000 |
