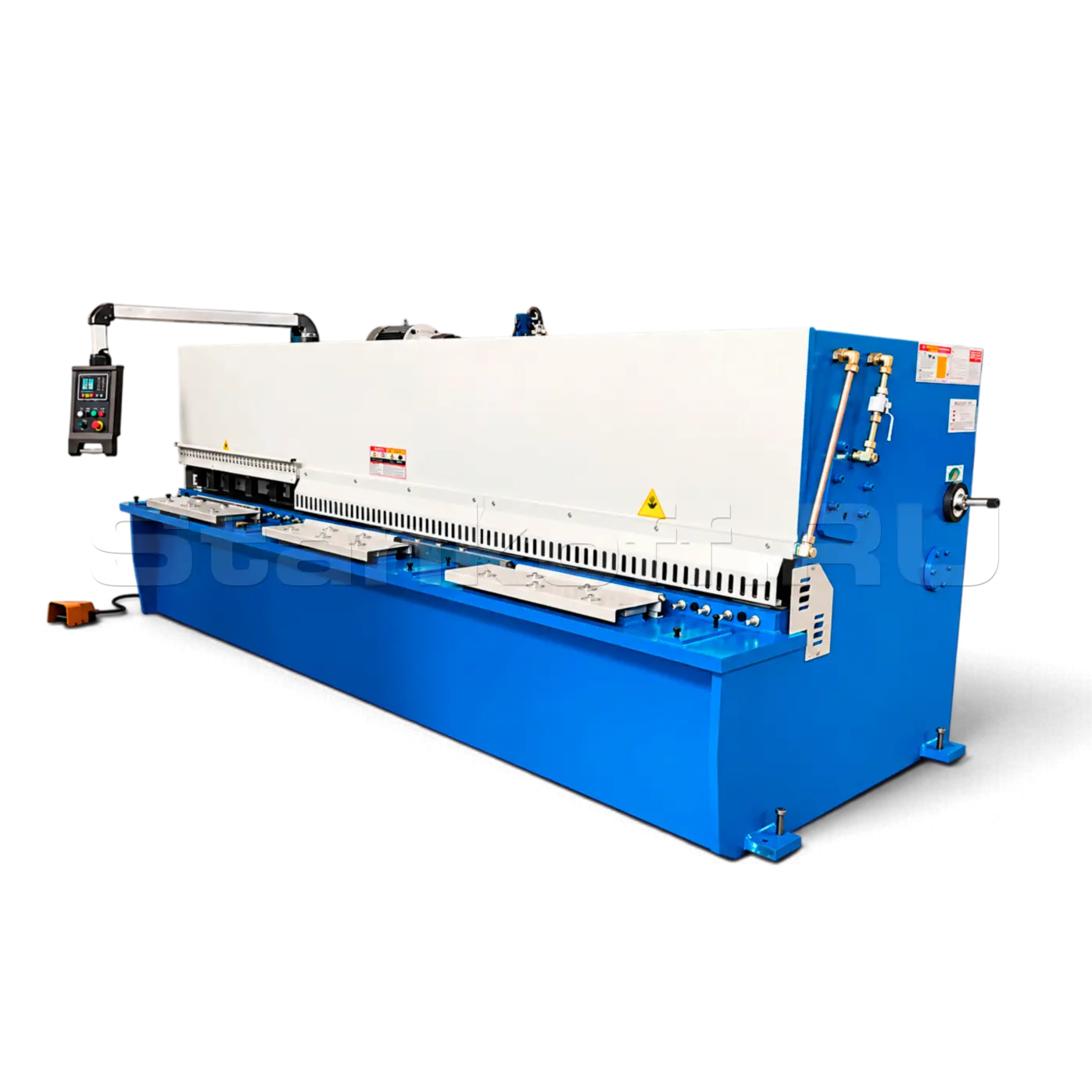

Гидравлическая гильотина ZH-10x2500

Сравнить Вопросы

Китай

Краткие характеристики

Артикул ZH-10x2500

Толщина резки, мм	10
Длина реза, мм	2500
Прочность обрабатываемого материала, Н/мм²	450
Угол наклона лезвий, °	1°30'
Длина ножей, мм	2500
Расстояние между стойками, мм	2700
Максимальное число резов, цикл/мин	10
Высота стола (E), мм	700
Ход заднего упора (X), мм	500
Мощность главного двигателя, кВт	7,5
Частота вращения главного двигателя, об/мин	960
Мощность двигателя заднего упора, кВт	0,37
Частота вращения двигателя заднего упора, об/мин	900
Давление гидравлической системы, МПа	21,5
Рабочий объём насоса, мл/об	25
Габаритные параметры
Габаритные размеры станка, мм	2800 × 1550 × 1750
Вес нетто, кг	6000

Все характеристики

Модели серии

Все товары

ZH-8x2500

2 063 964 ₽ обновлено 19 октября

Куда отправить КП?

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Ильнур Сафин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Гидравлические гильотинные ножницы с ЧПУ маятникового типа предназначены для точной резки листового металла толщиной до 10 мм при длине реза 2500 мм. Современная эргономичная конструкция сочетает высокую производительность, удобство управления, стабильность работы и экономичность эксплуатации. Маятниковый механизм обеспечивает плавное движение ножевой балки, а регулируемый ход позволяет ускорить выполнение коротких резов.

Преимущества

Гидравлический привод с маятниковым движением ножевой балки.
Цельносварная стальная станина с термической обработкой.
Регулируемый ход ножевой балки для коротких и сегментных резов.
Ручная бесступенчатая регулировка зазора между ножами.
Контроллер ЧПУ MD11 с цифровым позиционированием заднего упора.
Задний упор с электроприводом 0,37 кВт и ходом 500 мм.
Ручная точная настройка заднего упора маховиком.
Гидравлические прижимы с защитными накладками.
Рабочий стол с шариковыми опорами для подачи листа.
Защитное ограждение и ножная педаль управления.

Конструктивные особенности

Цельносварная стальная станина

Станина гильотины изготовлена из прочной сварной стальной конструкции. После сварки проводится термическая обработка для снятия внутренних напряжений, что повышает стабильность геометрии и снижает риск деформаций при эксплуатации. Конструкция рабочего стола оптимизирована с учётом возникающих нагрузок, обеспечивая компенсацию прогиба ножевой балки и равномерный зазор между ножами по всей длине реза. Это способствует высокой точности обработки и стабильному качеству резки.

Маятниковый рез

Верхняя ножевая балка совершает дугообразное движение вокруг неподвижной оси под действием гидроцилиндров, обеспечивая разрезание листового металла между верхним и нижним ножами.

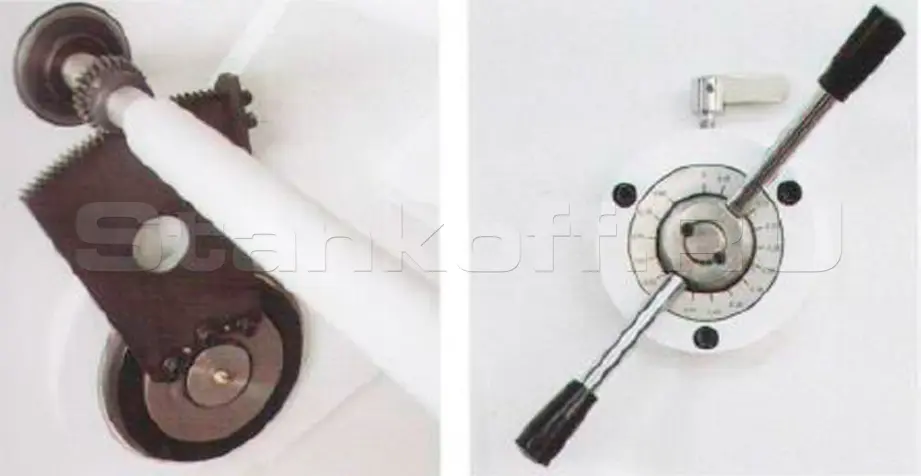

Ручная настройка зазора лезвий ножа

Механизм бесступенчатой регулировки позволяет быстро настраивать зазор между верхним и нижним ножами в зависимости от толщины и типа обрабатываемого металла. Удобная рукоятка с градуированной шкалой обеспечивает точную настройку для получения качественного реза.

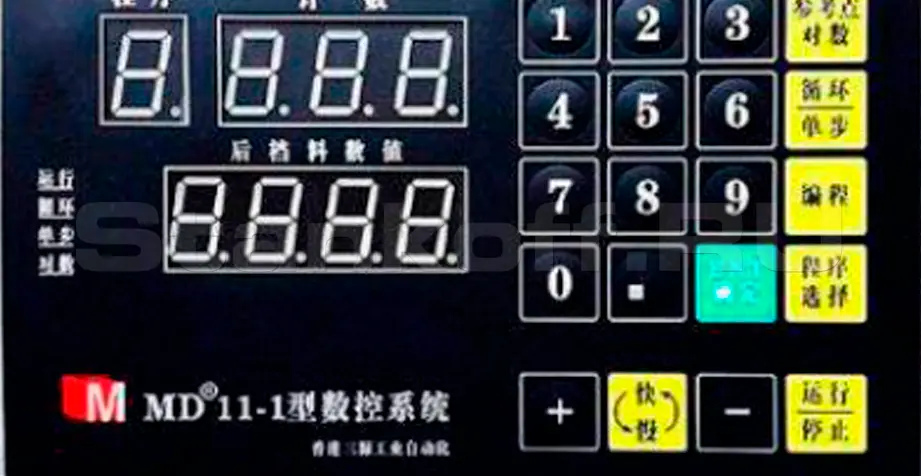

Контроллер MD11

Контроллер ЧПУ MD11 обеспечивает автоматическое позиционирование заднего упора с цифровой индикацией и подсчётом количества резов. Поддерживает одностороннее и двустороннее позиционирование для компенсации люфта ходового винта, повышая точность и повторяемость обработки.

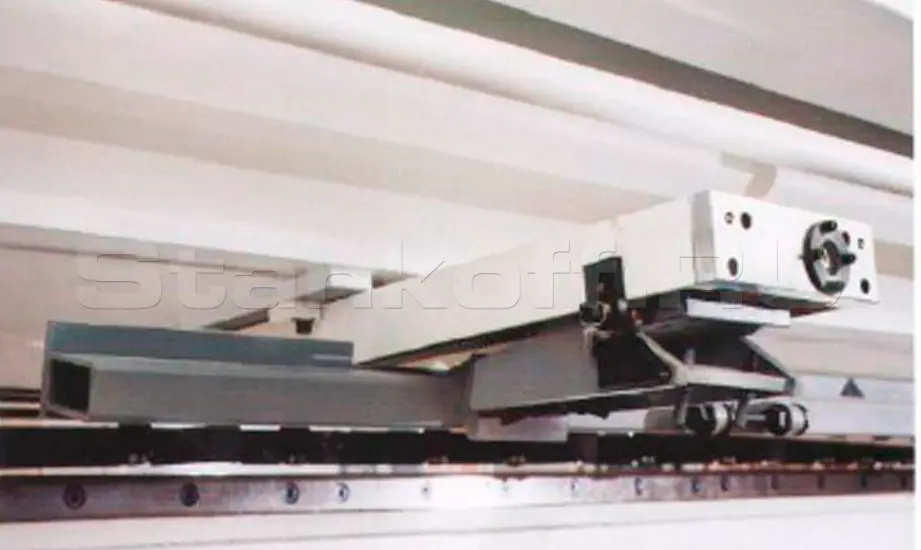

Задний упор

Перемещение заднего упора осуществляется с помощью электропривода.

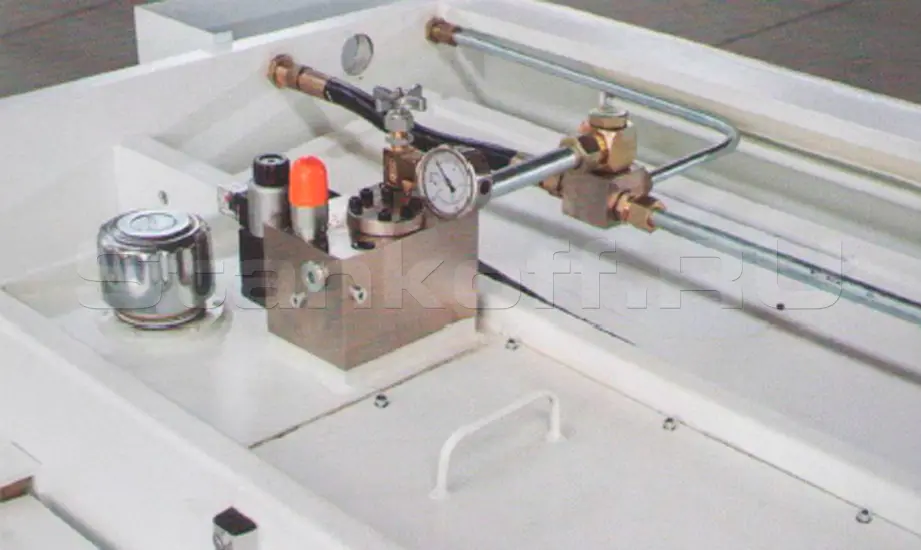

Гидравлическая система

Гильотина оснащена интегрированной гидравлической системой с шестерённым насосом 25F и гидроблоком на базе картриджных клапанов.

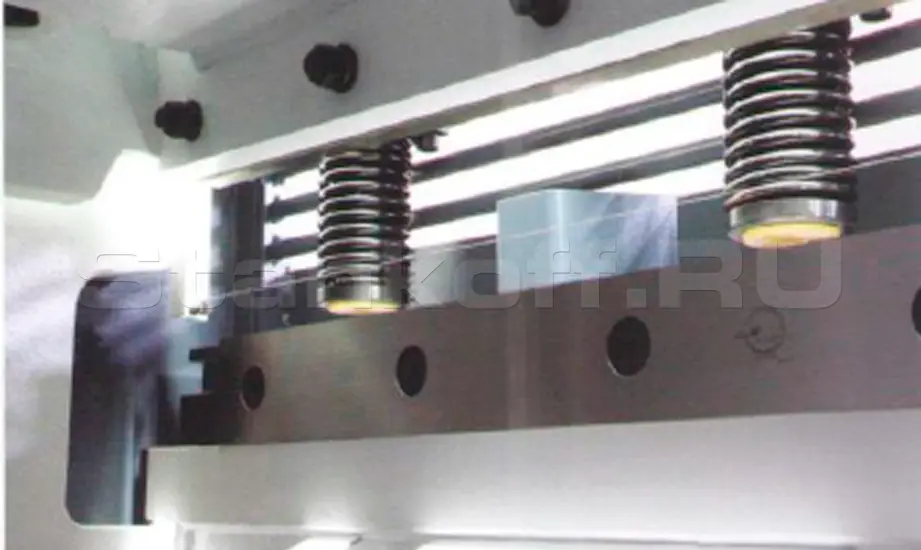

Система световой разметки

Устройство световой разметки линии реза и гидравлического прижима материала. Прижимные гидроцилиндры с наружными возвратными пружинами надёжно фиксируют лист перед резкой. Специальные накладки уменьшают риск появления вмятин и следов на алюминии и других материалах с чувствительной поверхностью.

Характеристики

Толщина резки, мм	10
Длина реза, мм	2500
Прочность обрабатываемого материала, Н/мм²	450
Угол наклона лезвий, °	1°30'
Длина ножей, мм	2500
Расстояние между стойками, мм	2700
Максимальное число резов, цикл/мин	10
Высота стола (E), мм	700
Ход заднего упора (X), мм	500
Мощность главного двигателя, кВт	7,5
Частота вращения главного двигателя, об/мин	960
Мощность двигателя заднего упора, кВт	0,37
Частота вращения двигателя заднего упора, об/мин	900
Давление гидравлической системы, МПа	21,5
Рабочий объём насоса, мл/об	25
Габаритные параметры
Габаритные размеры станка, мм	2800 × 1550 × 1750
Вес нетто, кг	6000
