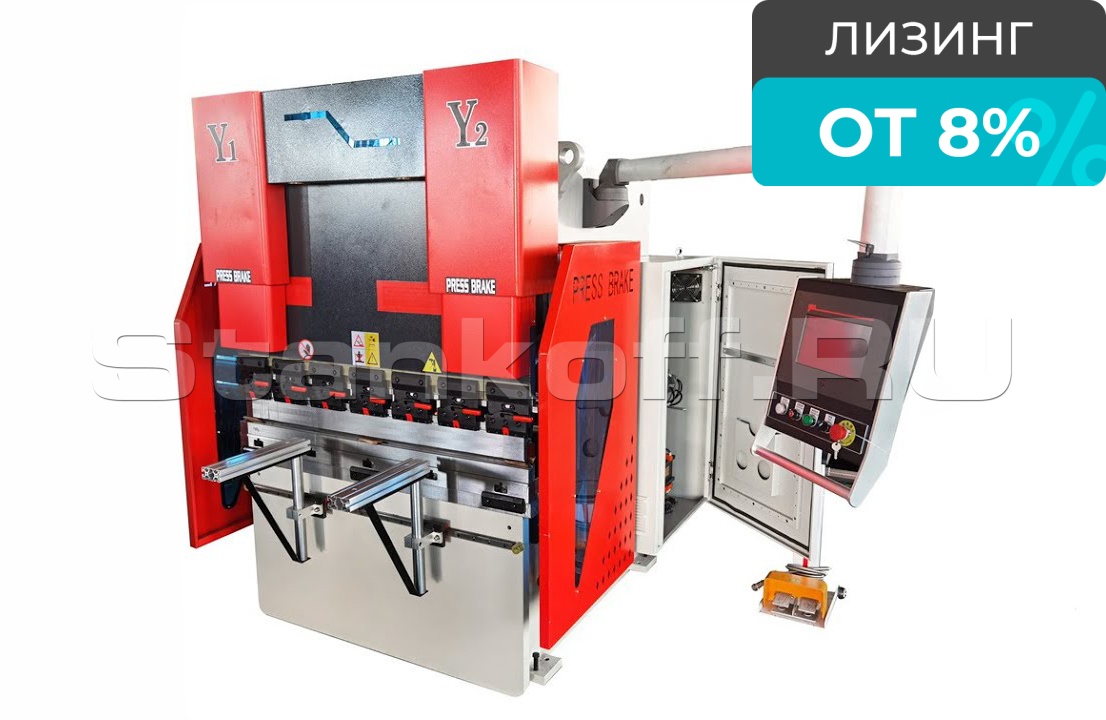

Синхронизированный гидравлический листогибочный пресс KPА 300-4000 4 axis

Name: Синхронизированный гидравлический листогибочный пресс KPА 300-4000 4 axis
Rating: 5 (1 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул: KPА 300-4000 4 axis
Усилие, тонн: 300
Длина гиба, мм: 4000
Расстояние между колоннами, мм: 3330
Глубина зева, мм: 500
Макс. раскрытие, мм: 530

Все характеристики

Конструктив

Общее описание

Прессы серии KPA, оснащенные современными электронными и гидравлическими устройствами, обеспечивают высокоточную и скоростную гибку листового металла. Прессы являются базовыми для создания высокомеханизированных и автоматизированных участков обработки листового металла с высоким качеством продукции, хорошей производительностью и удобством в работе.

Прессы серии KPA обеспечивают высокую гибкость, которая особенно необходима при изготовлении отдельных и мелкосерийных деталей, а также при выполнении комплексных заказов.

Область применения

Гидравлические листогибочные прессы применяются для изготовления различных деталей практически во всех отраслях машиностроения.

В автомобильной промышленности с помощью листогиба изготавливают различные детали кузова любых форм и размеров. Та же ситуация и в авиационной отрасли промышленности.

Получаемые изделия

Конструктивные особенности

Станина

Изготовлена из высококачественной стали, снятие напряжений происходит в электропечи, что обеспечивает высокую жесткость и долговечность.

Прессы

Оснащаются современными системами ЧПУ от всемирно известных компаний ESA (Италия), Cybelec (Швейцария).

Моторизированная компенсация прогиба

Cистема компенсации прогиба необходима при гибке изделий длиной более 2 м для исключения разницы углов по всей длине заготовки.

Схема обработки

Комплектация

Система ЧПУ ESA S630 (Италия)

2D графика
10’’ сенсорный дисплей
Поддержка 4-х осей
Программное обеспечение симуляции процесса гибки на удаленном ПК

Главный двигатель Siemens (Германия)

Программное обеспечение симуляции процесса гибки

Программное обеспечение симуляции процесса гибки

Электронно - оптические линейки положения ползуна GIVI MISURE (Италия)

С точностью до 0,01 мм (ось Y1+Y2).

Задний упор

Задний упор имеет автоматическое перемещение по осям X (500 мм, скорость 400 мм/сек) и R (200 мм, скорость 60 мм/сек). Перемещение выполняется с помощью ШВП по линейным направляющим от привода серводгателя.

Две передние поддерживающие опоры

Две передние поддерживающие опоры с перемещением по линейным направляющим.

Многоручейковая цельная матрица и сегментные пуансоны

Моторизированная компенсация прогиба

Моторизованная система работает в автоматическом режиме. Параметры работы просчитываются системой ЧПУ в зависимости от введенных параметров заготовки и используемого инструмента.

Насос гидравлической системы SUNNY (США)

Гидравлический распределитель и пропорциональная гидравлика

Гидравлический распределитель и пропорциональная гидравлика от ведущего европейского производителя BOSCH-REXROTH (Германия)

Зажимы для быстрой смены пуансонов с системой крепления AMADA-PROMECAM

Зажимы для быстрой смены пуансонов с системой крепления AMADA-PROMECAM. Стол сконструирован под крепление матриц европейского типа, шириной 60 мм.

Дополнительные опции:

Дополнительные пальцы заднего упора

Широкий стол для установки многоручьевых матриц

ЧПУ: Delem (Недерланды)/Cybelec (Швейцария)/Esa (Италия)

Программное обеспечение

- ПО «Delem Profile-on-windows» 2D
- ПО «Delem Profile-on-windows» 3D
- ПО «V - Bend Offline Sofware» 3D

Световая система защиты фронтальной зоны пресса

Лазерная система защиты рук оператора

Характеристики

Усилие, тонн	300
Длина гиба, мм	4000
Расстояние между колоннами, мм	3330
Глубина зева, мм	500
Макс. раскрытие, мм	530
Макс. мощность двигателя, кВт (л.с.)	22

Калькулятор усилия гибки

Расчёт для станка KPА 300-4000 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 3330 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
