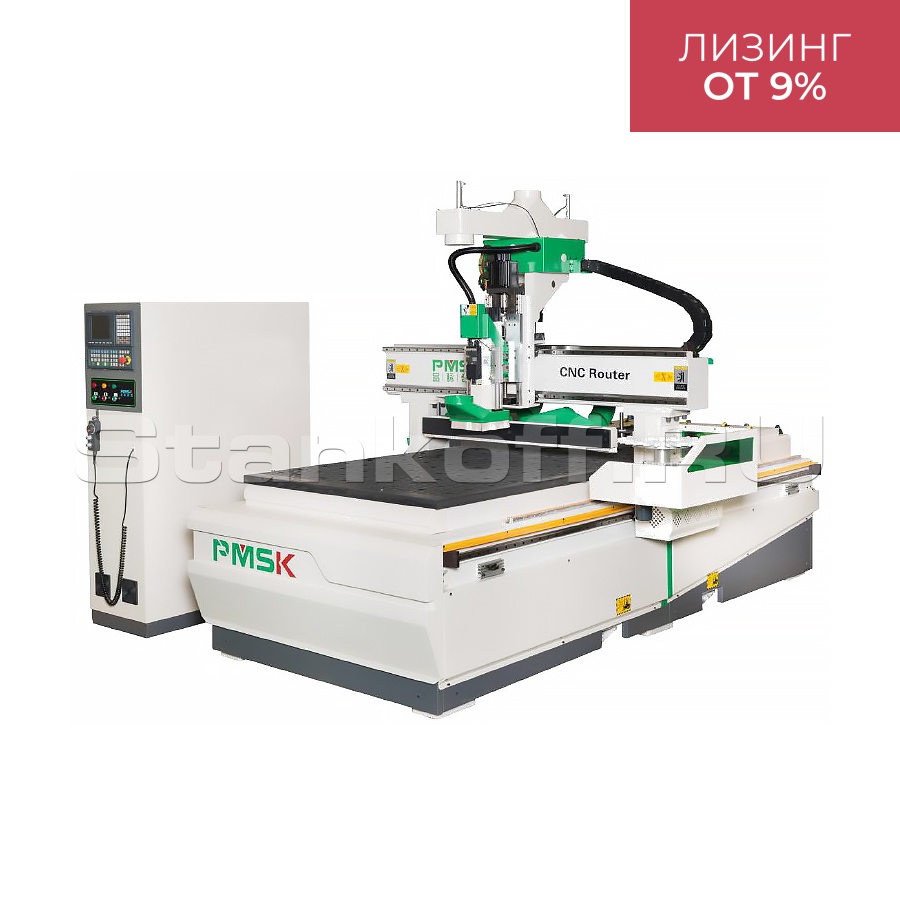

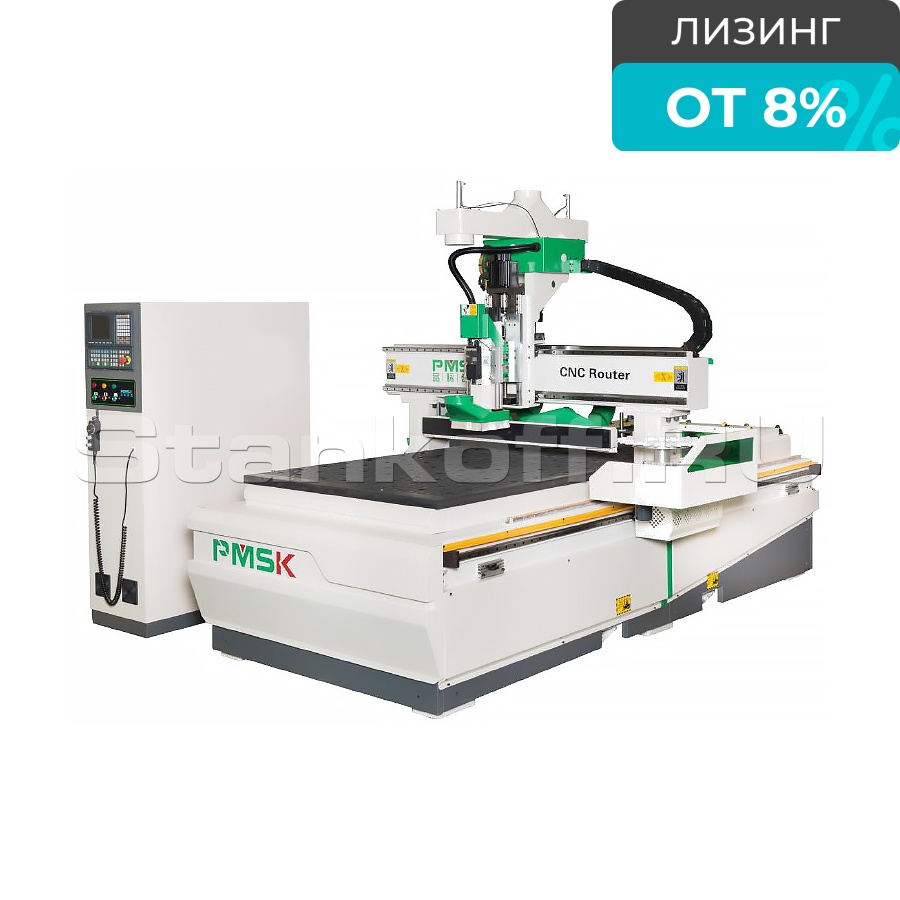

Фрезерный станок с ЧПУ PMSK UA48-2030 ATC

Name: Фрезерный станок с ЧПУ PMSK UA48-2030 ATC
Rating: 5 (2 reviews)

Сравнить Вопросы

Краткие характеристики

Артикул UA48-2030 ATC

Эффективная рабочая зона X/Y/Z, мм	2080x3050x200
Макс. рабочая скорость по оси X, м/мин	70
Макс. скорость по оси Y, м/мин	70
Ускоренный ход по оси Z, м/мин	20
Рабочая скорость, м/мин	0-20
Скорость вращения шпинделя, об/мин	0-24000
Тип стола	Вакуумный
Тип магазина	Револьверный на 12 позиций
Толщина стальной трубы (станина и портал), мм	8
Датчик измерения инструмента	Автоматический
Система смазки направляющих	Автоматическая
Мощность вакуумного насоса с возд. охлаждением, кВт	2x7,5
Мощность двухмешковой системы аспирации, кВт	5,5
Мощность шпинделя, кВт	9,0
Мощность инвертора, кВт	11
Мощность серводвигателя, кВт	1
Вольтаж	380В, 50/60Гц, 3 фазы
Масса станка, кг	2600

Все характеристики

Конструктив

Промышленная система управления «SYNTEC 60CB» (ТАЙВАНЬ). Высококачественный вакуумный стол из ПВХ обеспечивает долгий срок службы, в сочетании с мощным вакуумным насосом, позволяющим очень хорошо закрепить деталь, сокращает время, затрачиваемое на установку и смену деталей. Используются лучшие компоненты ведущих мировых производителей. Сервоприводы обеспечивают высокую точность позиционирования, и высокую скорость перемещения. Револьверный магазин на 12 позиций с быстросъемными патронами ISO30. Усиленная конструкция станины, косозубая шестерня/рейка по осям XY.

Комплектация

Шпиндель	PMSK
Контроллер	SYNTEC 60CB (Тайвань)
Инвертор	HPMONT
Линейные направляющие	Lapping 30мм и 25 мм (Тайвань)
Электрические компоненты	Schneider/Swiss ABB
Драйвер	SYNTEC servo (Тайвань)
Редуктор	Shimpo (Япония)
Пневмосистема	Airtac (Тайвань)
Программное обеспечение	Haixun Professional English 4.0
Косозубая рейка	T-win (Тайвань)
Пневмоупоры	Airtac (Тайвань)
Система аспирации

Особенности

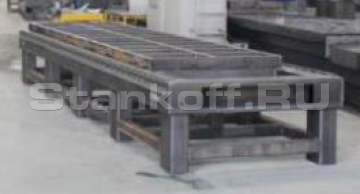

Усиленная станина

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

Высокая геометрическая точность

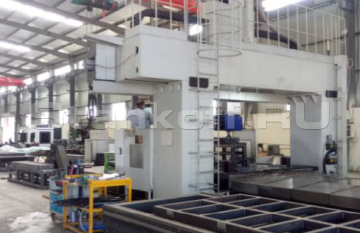

Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на 5 осевом портальном металлообрабатывающем центре с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.
Собственное контролируемое производство станин по технологии отжига и последующего старения, позволяет обеспечить высокое качество, надежность и долговечность конструкции.

Высокопрочный стальной портал

Портал фрезерных станков с ЧПУ PMSK выполнен из стали толщиной 8мм. Портал перемещается по высокоточным призматическим направляющим Lapping(Тайвань). Данная конструкция возможность получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.

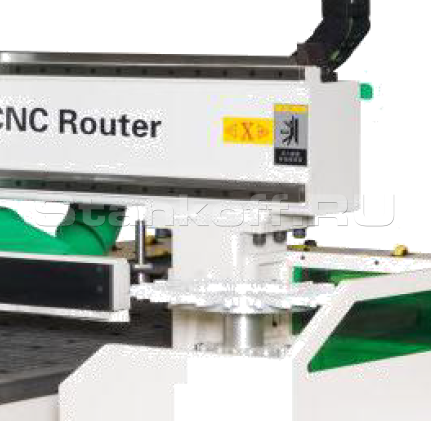

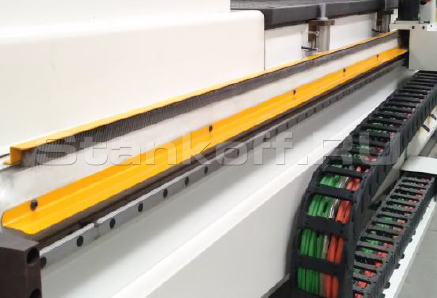

Система перемещения по осям X-Y

Перемещение по осям XY обеспечивает косозубая система шестерня-рейка производства T-win. Зубья в косозубых нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением.

Система перемещения по оси Z - TBI (Тайвань)

За счет исключения люфта обеспечивается высокоточное перемещение шпиндельной площадки по оси Z, а применение шарико-винтовой пары увеличенного сечения производства (Тайвань) гарантирует сохранение точности при выполнении высокоскоростной обработки сложных изделий.

Линейные подшипники по всем осям Lapping

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. PMSK применяет на своем оборудовании, линейные направляющие исключительно Тайваньского производства «HIWIN», «Lapping» «PMI» или аналоги.

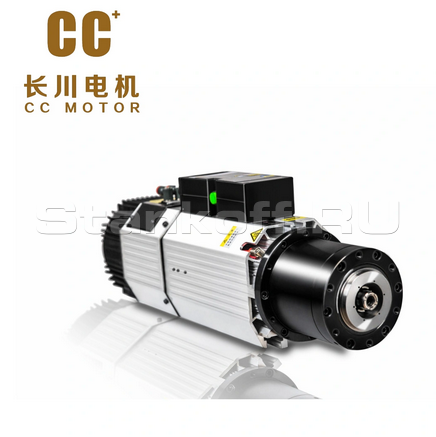

Промышленный электрошпиндель PMSK 9 кВт - 24000 об/мин

В основу конструкции шпинделя положены лучшие конструктивные решения производителя шпинделей - PMSK. Высокая частота вращения (24000 об/мин) и оптимальная мощность (9 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

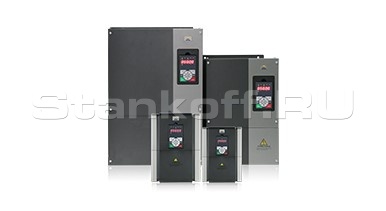

Инвертор 11 кВт

Для защиты шпинделя, а также предотвращения выхода из строя инвертора в результате предельных нагрузок, компания PMSK (по сравнению с другими производителями) в своей основе всегда устанавливает частотные преобразователи с запасом мощности. Это позволяет избежать зачастую неприятных моментов с выходом из строя инвертора или шпинделя.

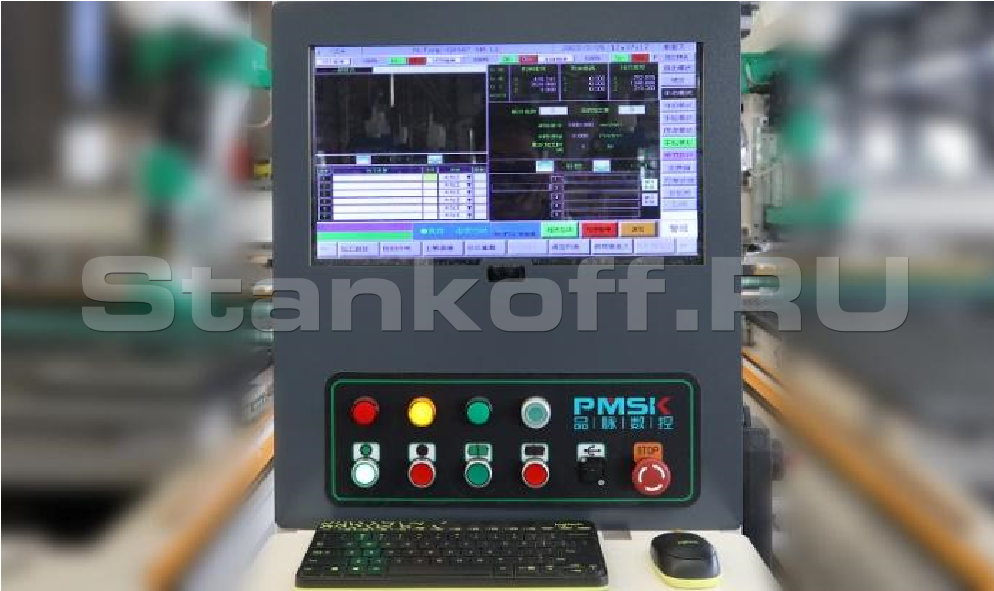

Промышленная система управления Syntec 60CB (Тайвань)

С открытая программа PLC. Функция имитации маховика использует маховик для управления траекторией инструмента для облегчения обработки и проверки.

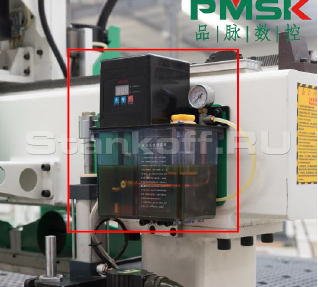

Централизованная система смазки

В базовом оснащении станки комплектуются автоматической системой централизованной смазки направляющих. Что позволяет сократить время обслуживания оборудования и снизить человеческий фактор. Смазка производится в автоматическом режиме по таймеру.

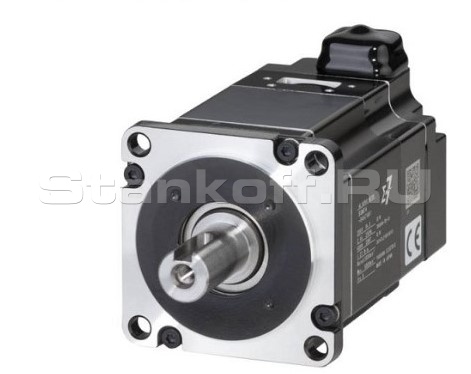

Сервоприводы Syntec (Тайвань)

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя в соответствии с заданной программой при высокой скорости перемещения. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности и стабильности даже при работе в тяжелых производственных условиях.

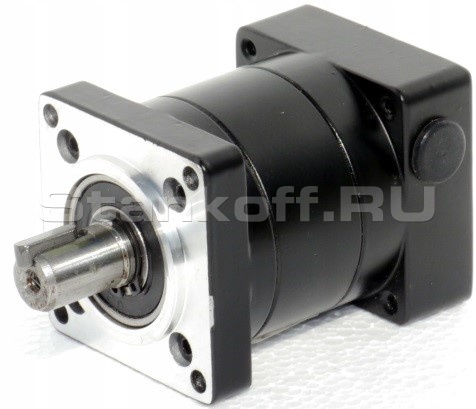

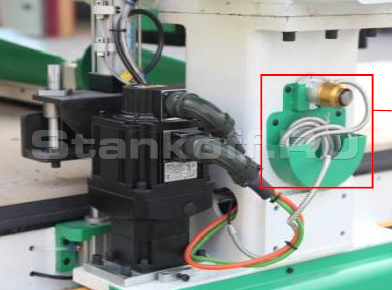

Планетарные редукторы Shimpo

Планетарные редукторы в связи с сервомоторами дают такие преимущества как: возможность работы на больших ускорениях и увеличение крутящего момента. В итоге мы получаем высокотехнологичный и производительный станок, который выполняет большинство поставленных задач.

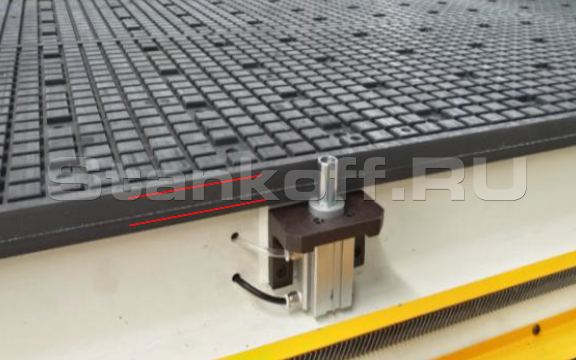

Двухслойный вакуумный стол и упоры

Вакуумный стол с выполнен из высокопрочного материала увеличенной толщины. Такой стол выдерживает максимальные нагрузки, высокую точность по диагоналям. По бокам стола установлены пневматические упоры, для базирования материала в точке нуля.

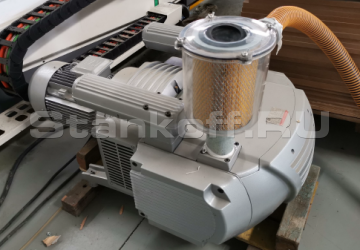

Вакуумный насос

Станки PMSK оснащаются роторно-пластинчатыми вакуумными насосами, производительностью 250 м³/ч, при этом мощность привода всего 7.5кВт.

Датчик измерения длины инструмента

Датчик позволяет производить калибровку, исключая ошибки связанные с неточными действиями оператора. Калибровка производится в автоматическом режиме.

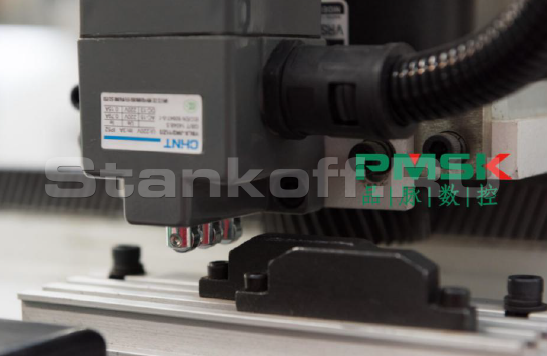

Ограничения хода по осям

Для обеспечения безупречной защиты перемещения портала, станки PMSK оснащены точным концевым выключателем, предотвращающим вымещение портала в случае превышения предельного перемещения по одной из оси.

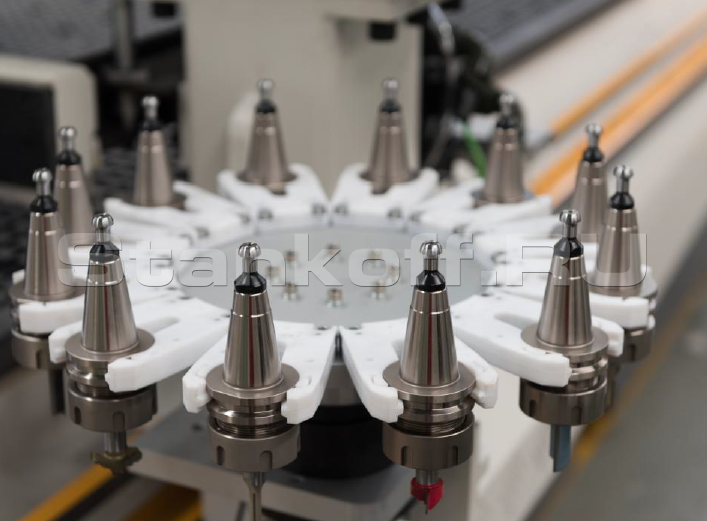

Магазин инструмента

Линейный магазин смены инструмента расположенный на портале, позволяет существенно экономить время на смене Линейный магазин смены инструмента позволяет существенно экономить время на смене инструмента, когда это необходимо в технологическом процессе. Смена инструмента происходит полностью в автоматическом режиме и управляется ЧПУ станка. Стандарт инструментального патрона ISO30.

Характеристики

Эффективная рабочая зона X/Y/Z, мм	2080x3050x200
Макс. рабочая скорость по оси X, м/мин	70
Макс. скорость по оси Y, м/мин	70
Ускоренный ход по оси Z, м/мин	20
Рабочая скорость, м/мин	0-20
Скорость вращения шпинделя, об/мин	0-24000
Тип стола	Вакуумный
Тип магазина	Револьверный на 12 позиций
Толщина стальной трубы (станина и портал), мм	8
Датчик измерения инструмента	Автоматический
Система смазки направляющих	Автоматическая
Мощность вакуумного насоса с возд. охлаждением, кВт	2x7,5
Мощность двухмешковой системы аспирации, кВт	5,5
Мощность шпинделя, кВт	9,0
Мощность инвертора, кВт	11
Мощность серводвигателя, кВт	1
Вольтаж	380В, 50/60Гц, 3 фазы
Масса станка, кг	2600
