Сверлильно-пазовальные станки

Назначение и характеристики

Технологических возможностей традиционного сверлильного оборудования недостаточно для изготовления пазов и выемок сложной закругленной формы. При выполнении операций по созданию глухих или сквозных гнезд используются специализированные технические средства. Долбежный станок по дереву и сверлильно-пазовальные установки применяются для обработки заготовок с трудным доступом к заданной точке поверхности, и позволяют получать качественный результат при небольшом расстоянии для выхода инструмента.

Сверлильно-пазовальные станки, представленные на нашем сайте, относится к универсальным видам оборудования и имеет дополнительные функции профилирования и фрезерования. Функциональность агрегата обеспечена боковой подачей режущего инструмента. Устройства работают с возвратно-поступательным или качательным движением рабочей головки. Последний тип станков используется для формирования отверстий, не подлежащих клеевой обработке. Технология применяется редко, так как не позволяет получить гладкую внутреннюю поверхность, способную обеспечить качественную адгезию.

При производстве мебели и столярных изделий изготовление технологических пазов овальной или прямоугольной формы необходимо для последующей сборки:

• оконных и дверных элементов;
• деталей мебели, спортивного инвентаря;
• судовых и вагонных модулей;
• установки замков и фурнитуры.

Надежные универсальные конструкции позволяют легко перенастраивать агрегат при изменении производственных задач, а разработанные для интенсивных нагрузок механизмы длительно выдерживают условия напряженной работы.

Классификация и описание видов

Оборудование классифицируют по типу режущего инструмента. Долбежно-пазовальный станок цепного типа использует при обработке сменную шину с фрезерными цепочками, размер которых выбирается по параметрам изготавливаемого отверстия. При выборке пазов в другом типе станков применяется специальное долото с полой внутренней частью и вращающимся внутри сверлом, которое имеет режущие кромки на торце и боковых сторонах детали.

Оснащение плоскими резцами позволяет относить устройства к резцедолбежным агрегатам, выполняющим при работе зубьев, расположенных в нижней части инструмента, одновременное удаление стружки. В станке используются однозубые или двузубые концевые фрезы, формирующие поверхность паза с соответствующим типу расходного инструмента радиусом закругления.

Особенности выбора

Выбор модели долбежного станка определяет характер выполняемых работ. Оценка технических данных установок производится по основным показателям:

• максимальная длина и глубина отверстий;
• величина вертикального хода рабочей головки;
• мощность двигателя;
• частота вращения шпинделя.

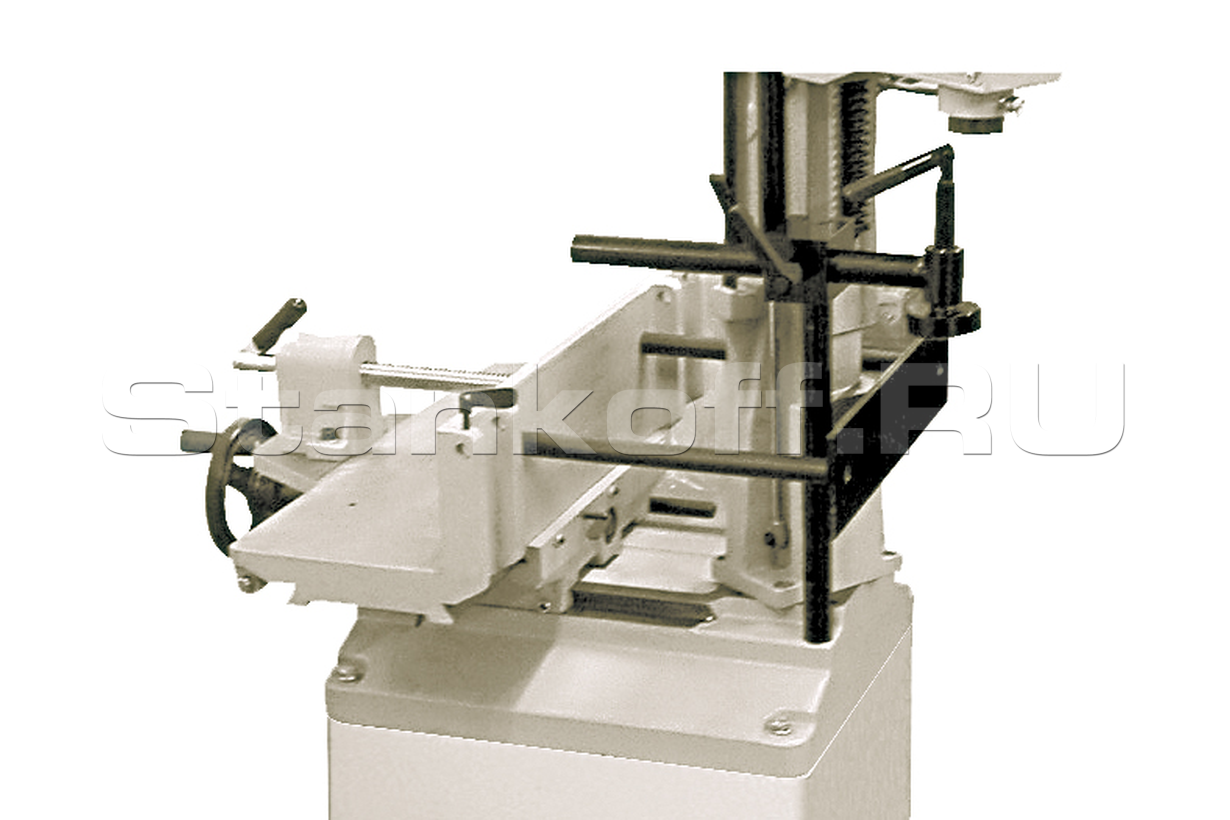

Агрегат базируется на устойчивом основании. Столешницу сверлильно-пазовального станка по дереву производители изготавливают в виде фиксированной, наклонной или поворотной конструкции. Возможность устанавливать стол под уклоном позволяет увеличить ход рабочей головки и расширить параметры получаемых отверстий. Подача заготовки выполняется автоматически, станки с ручным управлением в числе современных модификаций встречаются довольно редко из-за трудоемкости использования и низкой производительности.

Новое поколение сверлильно-пазовального оборудования, предлагаемого компанией Станкофф.RU, оснащается мощными асинхронными двигателями, позволяющими шпинделю вращаться с высокими оборотами и создавать гладкую поверхность паза. Станки оборудованы магнитным пускателем, предотвращающим несанкционированный запуск устройства, и имеют надежную систему защиты для безопасной работы персонала. Мягкий ход шпиндельной бабки обеспечивает пневматический амортизатор, а регулировка скорости перемещения выполняется простым и удобным способом.
