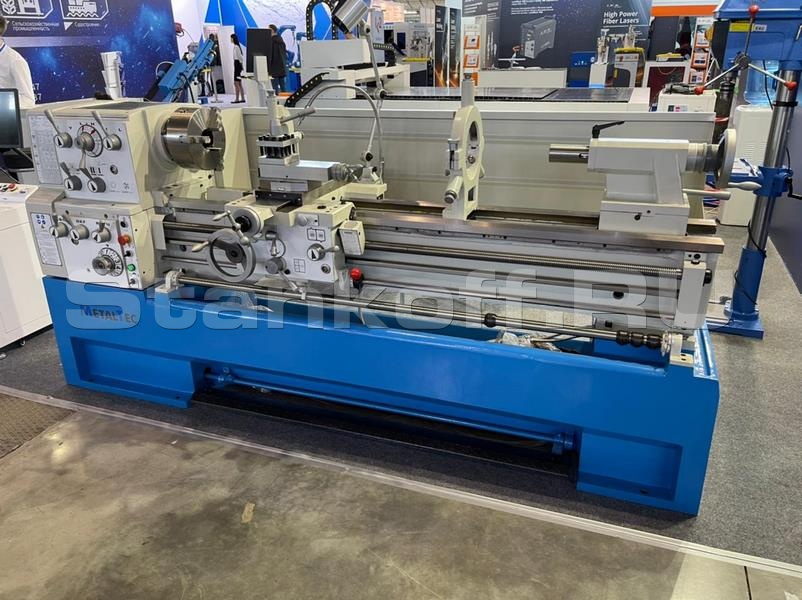

Токарный станок SL 640 x 1000

Name: Токарный станок SL 640 x 1000
Brand: MetalTec
Rating: 5 (1 reviews)

/ 12

Сравнить Вопросы

MetalTec (Китай, Россия) Россия

Краткие характеристики

Артикул SL 640 x 1000

Диаметр обработки над станиной, мм	460
Диаметр обработки со съёмным мостиком, мм	690
Расстояние между центрами, мм	1000
Длина выемки (ГАП), мм	165
Ширина станины, мм	300
Торец шпинделя	D 1 - 6
Диаметр отверстия в шпинделе, мм	58
Конус шпинделя	MT 6
Количество скоростей шпинделя, шт.	12
Скорость вращения шпинделя, об/мин	25 - 2000
Макс. ход верхнего суппорта, мм	128
Макс. ход крестового суппорта, мм	285
Сечение инструмента (макс.), мм	25 х 25
Шаг подающего винта, мм	6
Макс. сечение режущего инструмента, мм	25 х 25
Количество продольных подач, шт.	42
Диапазон продольной подачи, мм/об	0,031 - 1,7
Количество поперечных подач, шт.	42
Диапазон поперечной передачи, мм/об	0,014 - 0,784
Количество метрических резьб, шт.	41
Метрическая резьба, мм	0,1 - 14
Количество дюймовых резьб, шт.	60
Дюймовая резьба, TPI	2 - 112
Количество диаметральных резьб, шт.	50
Диаметральная резьба, DP	4 - 112
Количество модульных резьб, шт.	34
Модульная резьба, MP	0,1 - 7

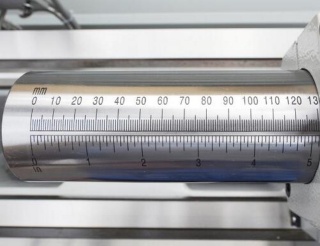

Диаметр пиноли задней бабки, мм	60
Ход пиноли задней бабки, мм	128
Размер конусного отверстия пиноли задней бабки	MT 4
Мощность двигателя, кВт	5,5
Мощность двигателя подачи СОЖ, кВт	0,1
Габаритные размеры:
Длина, мм	2200
Ширина, мм	1080
Высота, мм	1340
Габаритные размеры (в упаковке):
Длина, мм	2250
Ширина, мм	1120
Высота, мм	1620
Вес (нетто), кг	1645
Вес (брутто), кг	1910

Все характеристики

Конструктив

Универсальные токарно-винторезные станки SL 640 x 1000 предназначены для выполнения токарных работ, для нарезания модульных, метрических и дюймовых резьб с широким диапазоном шагов. Станок обладает современными техническими характеристиками и высокопроизводительными узлами, что позволяет использовать его для обработки деталей с высокой точностью и качеством.

Область применения

Станки SL 640 x 1000 используются для производства различных типов валов, шестерён, дисков на автомобильных, локомотивостроительных и других производствах.

Отличительные особенности

Массивная конструкция станины из чугуна гарантирует работу без вибрации.
Макс размеры заготовки Ø 640 - 1000 мм.
Шлифованные направляющие.
Плавное изменение частоты вращения шпинделя.
Цифровая индикация частоты вращения.
Регулировка зазоров направляющих при помощи клиновых планок.
Защитный экран патрона с концевым выключателем.
Обрезиненные опоры станка предотвращают скольжение.

Конструктивные особенности

Токарные патроны и планшайбы

Левое и правое вращение шпинделя для нарезания резьбы. Шпиндель с роликовыми подшипниками. Зажимной патрон токарного станка можно закрыть защитным экраном для безопасности оператора. 3-х кулачковый и 4-х кулачковая планшайба поставляются в стандартной комплектации.

Подвижный и неподвижный люнеты

Люнеты в значительной степени влияют на точность обработки: погрешности геометрической формы базовой (подлюнетной) поверхности переносятся на обрабатываемую поверхность.

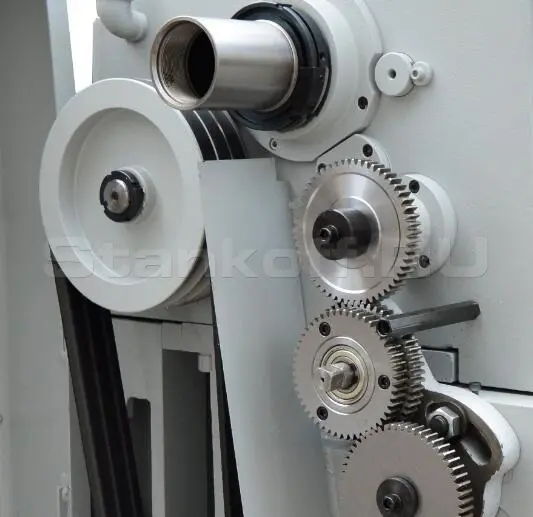

Мощный двигатель

Мощный двигатель для стабильной и высокой производительности. Приводит в движение шпиндель, обеспечивая оптимальную скоростью вращения детали, надежно закрепленной в токарном патроне или планшайбе. 2 диапазона плавного изменения частоты вращения шпинделя. Надежная работа на протяжении всего срока эксплуатации.

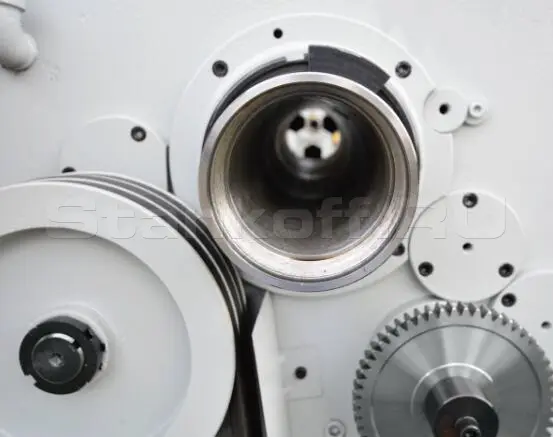

Проходное отверстие в шпинделе

Проходное отверстие в шпинделе большого диаметра позволит значительно увеличить варианты применения и эксплуатации станка.

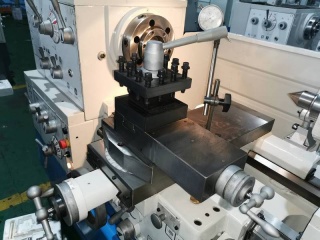

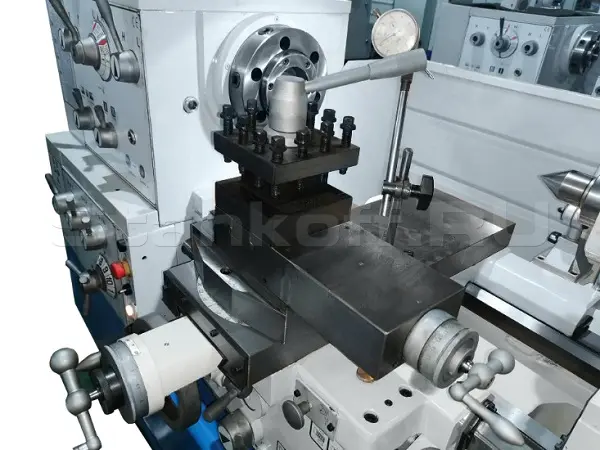

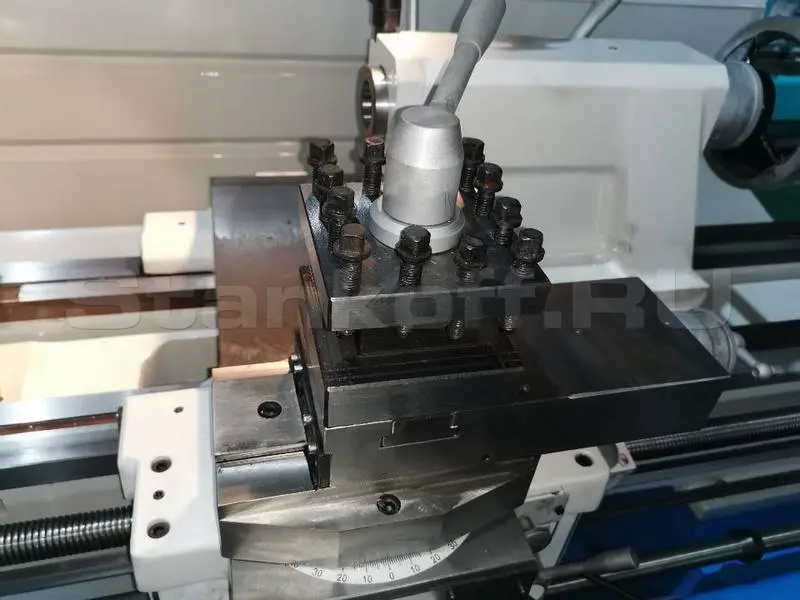

Суппорт и резцедержка

Мощный суппорт с универсальной 4-х позиционной резцедержкой для надежной фиксации токарных резцов и державок. Регулировка зазоров направляющих при помощи клиновых планок. Чугунная станина станка придает устойчивость и сводит на нет рабочие вибрации.

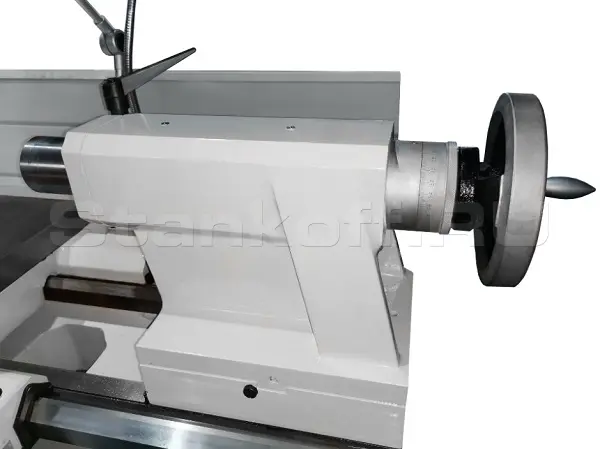

Литая задняя бабка и цента

Чугунная цельнолитая задняя бабка с возможностью установки вращающихся центров. Задняя бабка с регулировкой смещения для обточки конусов.
