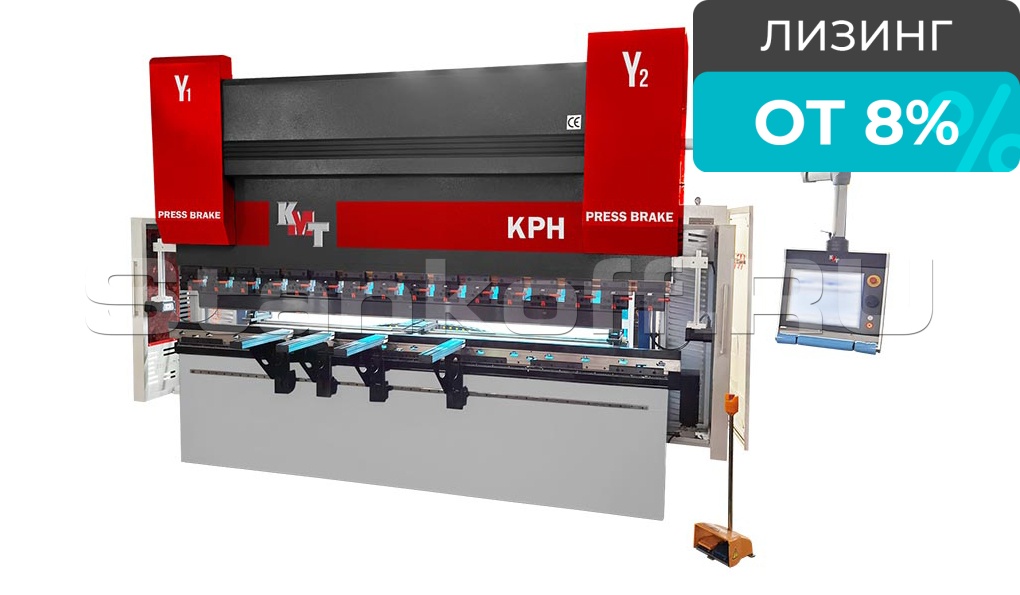

Синхронизированный гидравлический листогибочный пресс KPH 80-2550 4 axis
- Артикул
- KPH 80-2550 4 axis
- Усилие, тонн
- 80
- Длина гиба, мм
- 2500
- Расстояние между колоннами, мм
- 1960
- Глубина зева, мм
- 400
- Максимальное раскрытие, мм
- 460
Конструктив
Пресс листогибочный с увеличенным ходом верхней траверсы и горловиной в боковых стойках. Отличается высокой скоростью работы и улучшенными характеристиками. Оснащен электронно-гидравлической синхронизацией рабочих цилиндров, контролем параллельности и хода подвижной балки через ЧПУ пропорциональными клапанами c использованием оптических линеек. Автоматическая регулировка усилия осуществляется с учетом обрабатываемого материала и используемого инструмента, а автоматическая регулировка хода, программируемая рабочая скорость и автоматический расчет развертки изделия по длине в совокупности с автоматически программируемым порядком гибов позволяют быстро получать качественное изделие.

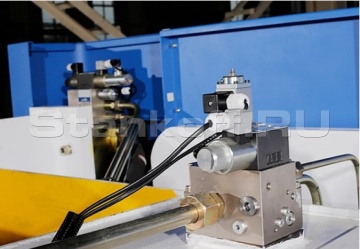

Гидравлический блок с гидроаппаратурой от ведущих производителей Германии, гидравлические цилиндры, изготовленные из цельной заготовки с хонингованием рабочей поверхности и кованые поршни цилиндров с высокоточной обработкой и полированием, гарантируют длительный срок эксплуатации данного оборудования.
Область применения
Получаемые изделия
Производство высококлассных металлических корпусов
Детали для аэрокосмической промышленности
Агротехническое машиностроение
Примеры получаемых профилей
Отличительные особенности
- Быстрые и точные перемещения
- Высокое качество исполнения
- Высокое качество комплектующих.
- Сервисная поддержка – выезд сервисного инженара в течение 48 часов
Стандартная комплектация
Delem DA58T (Нидерланды)
Электрогидравлическая синхронизация
(корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, линейных датчиков, считывающих перемещение верхней балки с точностью ±0,005 мм.
Электромеханический задний упор

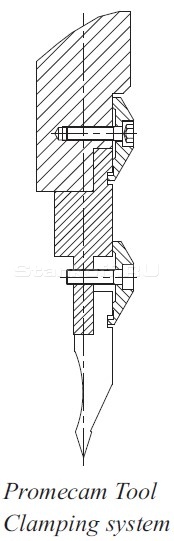

Комплект секционных держателей
Опции
Программное обеспечение
ПО «Delem Profile-on-windows» 3D
ПО «V - Bend Offline Sofware» 3D
Характеристики
| Усилие, тонн | 80 |
| Длина гиба, мм | 2500 |
| Расстояние между колоннами, мм | 1960 |
| Глубина зева, мм | 400 |
| Максимальное раскрытие, мм | 460 |
| Макс. мощность двигателя, кВт (л.с.) | 7,5 |
Калькулятор усилия гибки
Расчёт для станка KPH 80-2550 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.
B — Мин. длина полки, мм
Ri — Внутренний радиус, мм
F — Усилие гибки, т
Гиб намного короче стола: расчётного усилия хватает, но полное усилие на коротком участке давать нельзя — это локальная перегрузка траверсы. Уточните у менеджера допустимую нагрузку на погонный метр.
Что потянет KPH 80-2550 4 axis
| Материал | гиб 2500 мм | гиб 1250 мм |
|---|---|---|
| Сталь | до 4 мм | до 6 мм |
| Нерж. сталь | до 2 мм | до 4 мм |
| Алюминий | до 8 мм | до 15 мм |
Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.
Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
