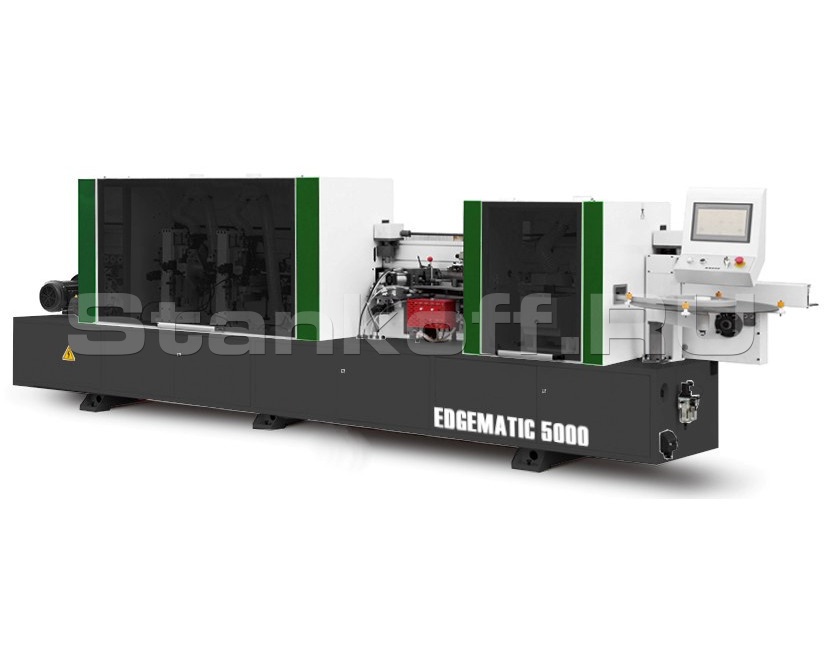

Автоматический кромкооблицовочный станок WoodMac EdgeMatic 5000

Наличие уточняйте

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

Схема обработки:

Конструктивные особенности


Узел прифуговки

Узел прифуговки

Станок оснащен узлом предварительной фрезеровки, который позволяет убрать ступеньку и небольшие сколы на ЛДСП после раскроя на форматно-раскроечном станке.
Узел оснащен алмазными фрезами.

Спрей система I и II

Спрей система I и II

Система нанесения разделительной и очистительной жидкостей.
Система нанесения разделительной жидкости перед прифуговкой, и система нанесения очистительной жидкости перед полировкой.

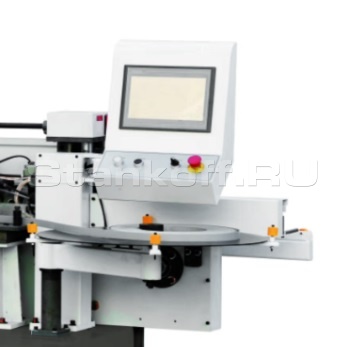

Пульт управления Touch Sreen

Управление станком происходит с центрального пульта управления с touch screen дисплеем. С пульта происходит запуск основных узлов, контроль и установка температуры, регулировка и настройка параметров работы узлов, диагностика ошибок.
Меню станка полностью русифицировано.

Клеевой узел

Клеевой узел

Промышленный клеевой узел имеет точное дозирование клея, а так же пневматическую шторку, которая открывает подачу клея в момент прохождения детали, что предотвращает клеевой вал от нагара, образования потеков, и способствует равномерному нанесению клея на всю площадь торца панели.
Клеевая ванна станка увеличенного объема, покрыта антипригарным покрытием, что облегчает процесс чистки.

Лампа нагрева панели

На кромкооблицовочных станках EDGEMATIC 5000 перед клеевым валом установлена инфракрасная лампа нагрева панели. Данная опция обеспечивает лучшую адгезию при работе в холодном помещении или с холодным материалом со склада.

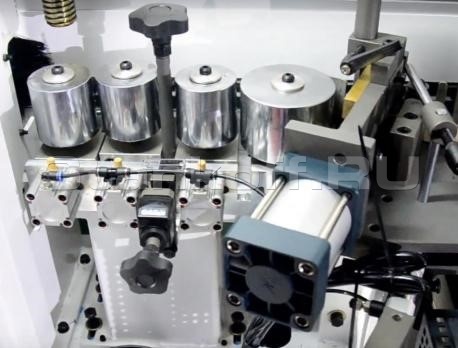

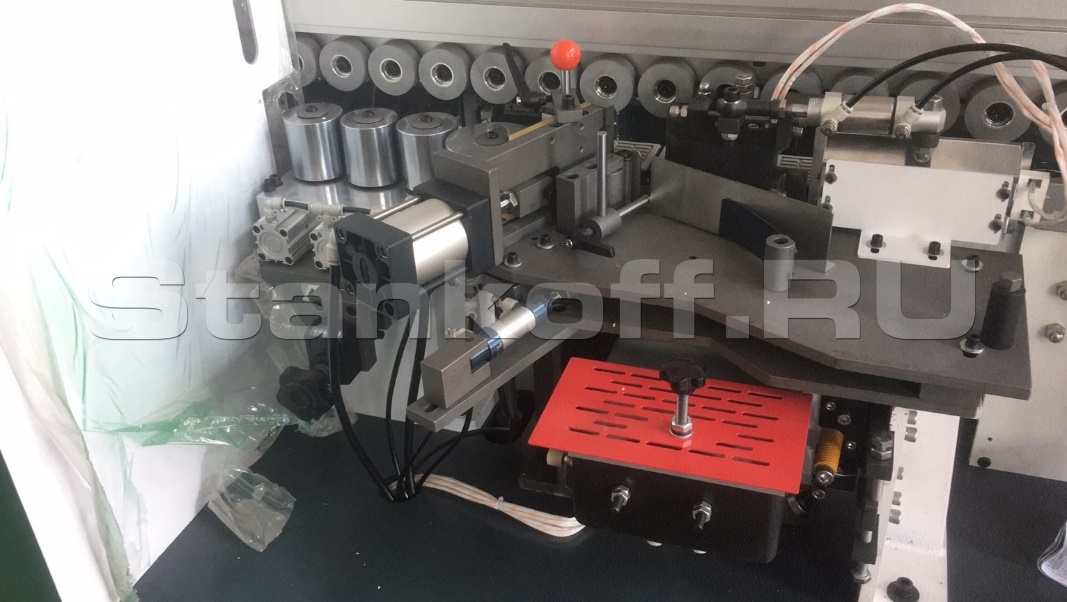

Пневматическая пресс группа 3+1

Приклеивание кромки к детали происходит стальными прикатными роликами. Первый ролик с отдельной регулировкой усилия давления, служит для базового приклеивания и направления кромки. Независимая регулировка усилия, позволяет предотвратить уход кромки вверх или вниз относительно поверхности. Три ролика меньшего диаметра (1 прямой и 2 конусных) служат для финального приклеивания кромки, и позволяют добиться минимального клеевого шва.
Станок так же оснащен двумя типами подачи кромки в зону приклеивания: "Синхронно" и "Предварительная подача". Это позволяет добиться идеальной работы станка с любыми кромочными материалами.

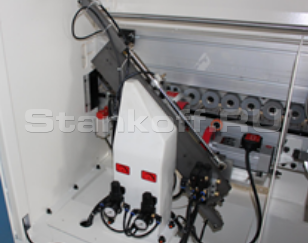

Торцовка с двумя независимыми двигателями

Два независимых двигателя, перемещаются по призматической направляющей. Узел оснащен центральной системой смазки линейных подшипников. Конструкция узла позволяет качественно обрабатывать детали на скорости до 23 м/мин. Основная регулировка работы узла осуществляется с центрального пульта управления, что облегчает процесс настройки.

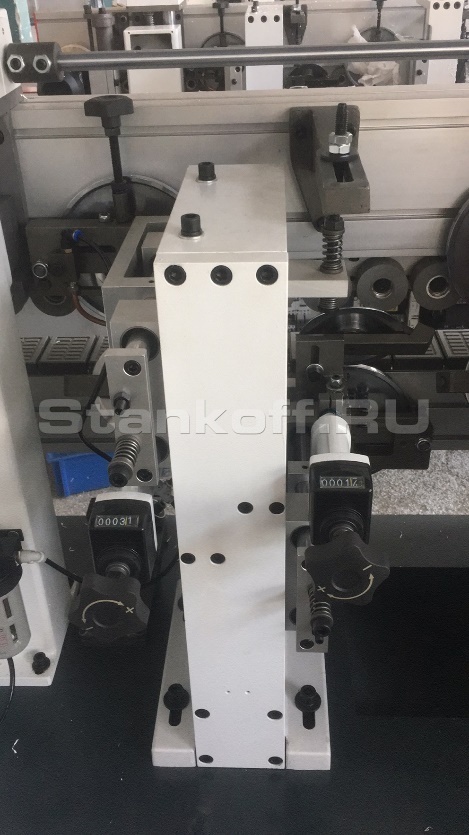

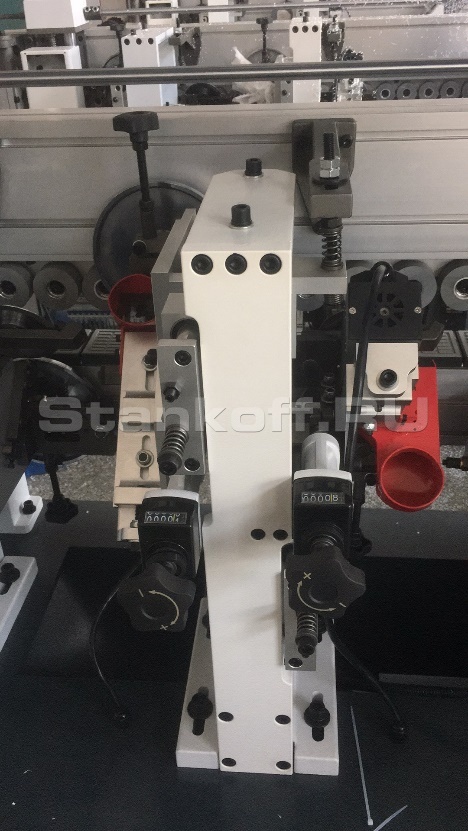

Узел снятия свесов

Промышленное исполнение узла снятия свесов на Кромкооблицовочных станках EDGEMATIC, позволяет эксплуатировать оборудование в 2 и 3 смены. В базовом оснащении станок поставляется с твердосплавными фрезам. Для увеличения срока работы узла, опционально можно установить на станок алмазные фрезы. Узел имеет механическую регулировку на толщину обрабатываемой кромки, по цифровым счетчикам. Прецизионное исполнение системы перемещения и регулировки, предотвращает образование люфтов, и ухода размеров.
Дисковые копиры большого диаметра, плавно отслеживают деталь, как по плоскости, так и с торцевой часть.

Узел радиусной цикли R2

Промышленное исполнение узла радиусной цикли, аналогична конструкции узла снятия свесов и так же позволяет эксплуатировать оборудование в 2 и 3 смены. Циклевочные ножи двусторонние, что дает возможность увеличить срок службы до переточки в 3 раза. Узел имеет механическую регулировку на толщину обрабатываемой кромки, по цифровым счетчикам. Прецизионное исполнение системы перемещения и регулировки, предотвращает образование люфтов, и ухода размеров.
Дисковые копиры большого диаметра, плавно отслеживают деталь, как по плоскости, так и с торцевой часть.

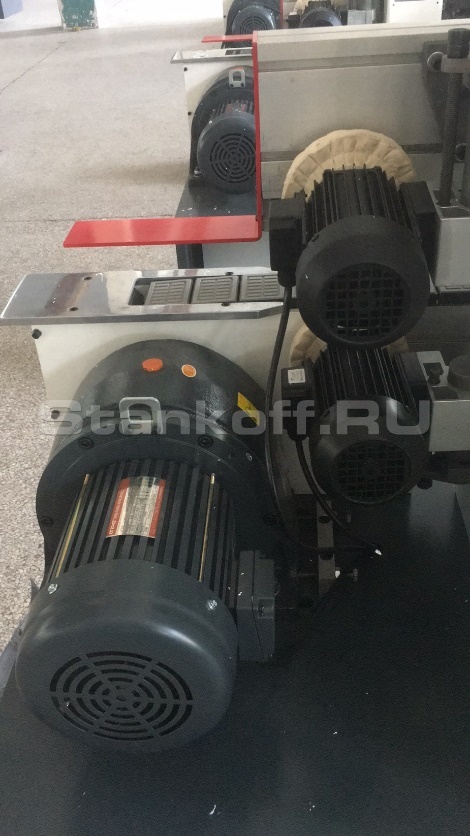

Полировальный узел

Полировка, это финальная обработка на кромкооблицовочном станке. Полировальный узел придает блеск на толстых кромках, убирает излишки клея и сглаживает обработанную фрезами тонкую кромку. Диски имеют регулировку наклона и поворота в двух плоскостях, что позволяет подобрать оптимальное положение для достижения максимального эффекта полировки.

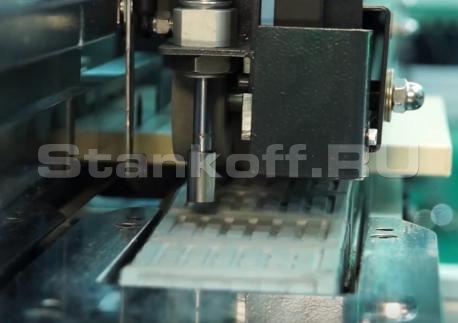

Шток дозатор и ограничитель подачи панелей

В стандартном исполнении, Кромкооблицовочные станки SUPER оснащены защитными элементами, предотвращающими поломку станка по причине оператора. В системе подачи предусмотрены: "шток дозатор" который предотвращает подачу материала с расстоянием меньше допустимого; "ограничитель высоты" предотвращает подачу материала выше текущей установки; "электронная защита клеевого вала" не позволяет оператору запускать привод клеевого узла если температура не достигла температуры плавления, и мн. др.

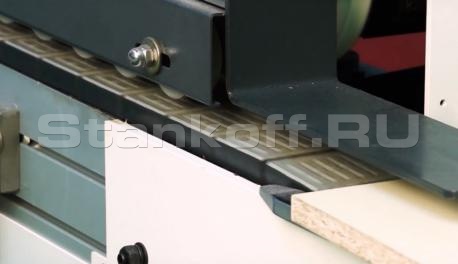

Система подачи

На данной серии станков, система подачи состоит из обрезиненного секционного транспортера снизу, и двойного ряда обрезиненных роликов сверху, расположенных в шахматном порядке. Конструкция системы подачи позволяет качественно фиксировать и перемещать деталь вдоль обрабатываемых узлов без смещения, на скорости скорости.

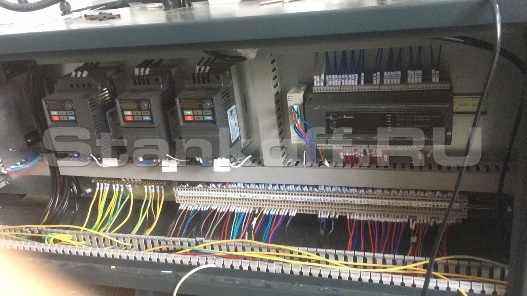

Электрические компоненты DELTA (Тайвань)

Длительный срок эксплуатации станков EDGEMATIC обусловлен применением лучших мировых производителей электрики компании DELTA. Основные компоненты, такие как: Инверторы, Дисплей, Логический контроллер от тайваньской компании DELTA Electronics.

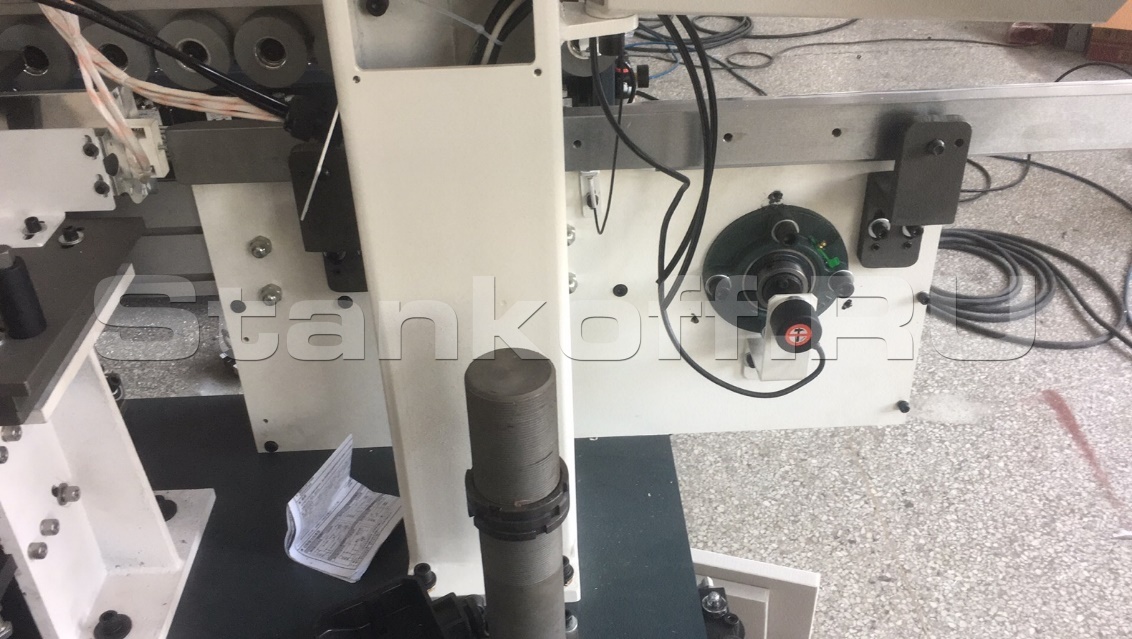

Энкодер

На кромкооблицовочных станках EDGEMATIC установлен энкодер, который обеспечивает точность работы всех узлов через логический контроллер.


Страна изготовления: Китай

Технические характеристики кромкооблицовочного станка WoodMac EDGEMATIC 5000

Скорость подачи, м/мин

0-23

Толщина кромки, мм

0,4 - 3

Тип перенастройки

Механическая

Толщина панели, мм

10 - 60

Минимальная ширина панели, мм

60

Узел предварительной фрезеровки

2х2,2 кВт

Прижим прикатных роликов

Пневматический

Торцовочный узел

2х0,22 кВт

Узел фрезерования свесов R2

2х0,37 кВт

Узел радиусной цикли

Есть

Полировка

2х0,18

Подъем траверсы

Механический

Пульт управления

Touch Screen DELTA

Инверторы

DELTA

Энкодер

Есть

Общая установленная мощность, кВт

12

Диаметры/кол-во аспирационных отверстий, мм

2х100

Габаритные размеры (ДхШхВ), мм

5250х800х1600

Масса, кг

1800
