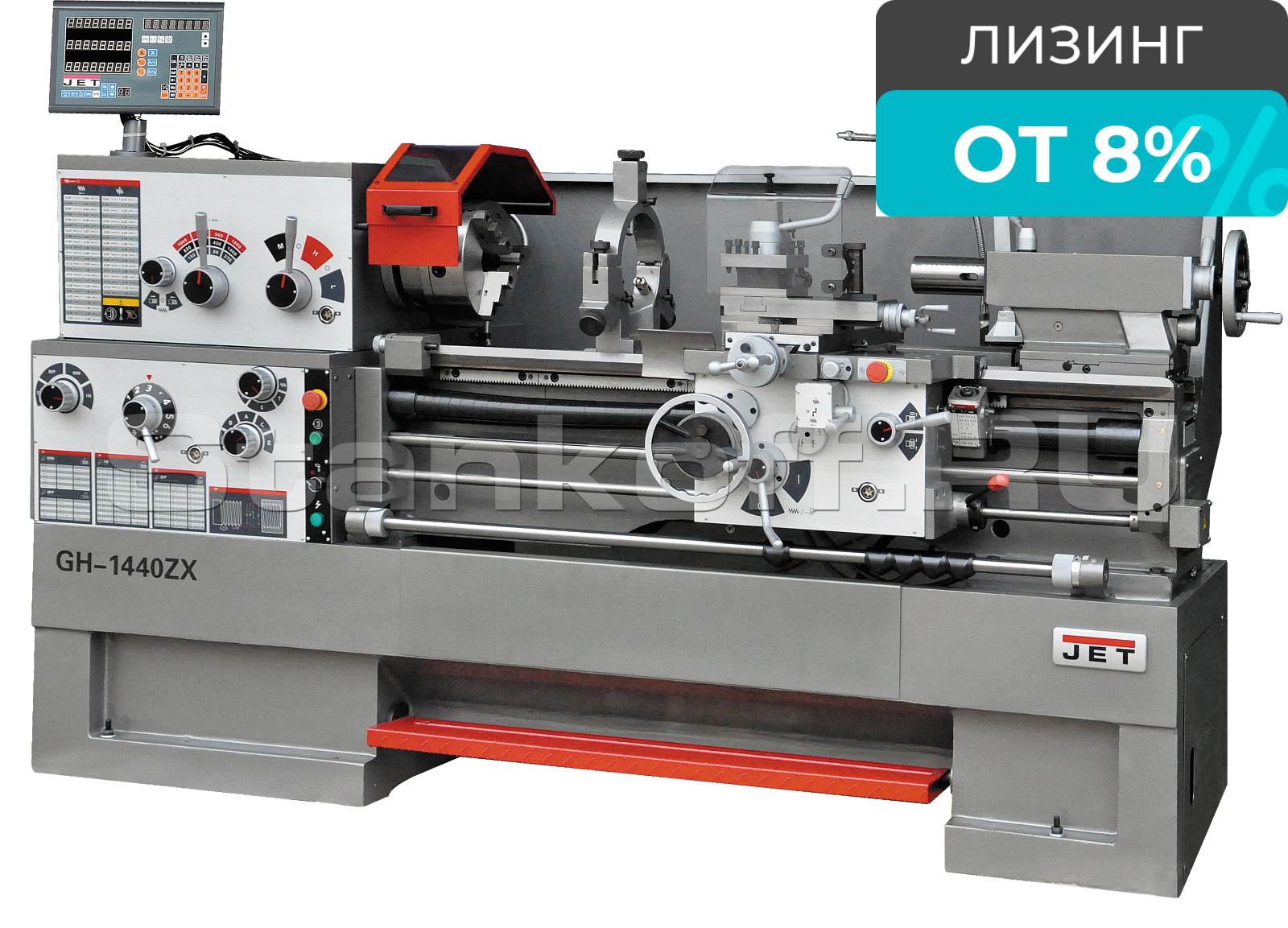

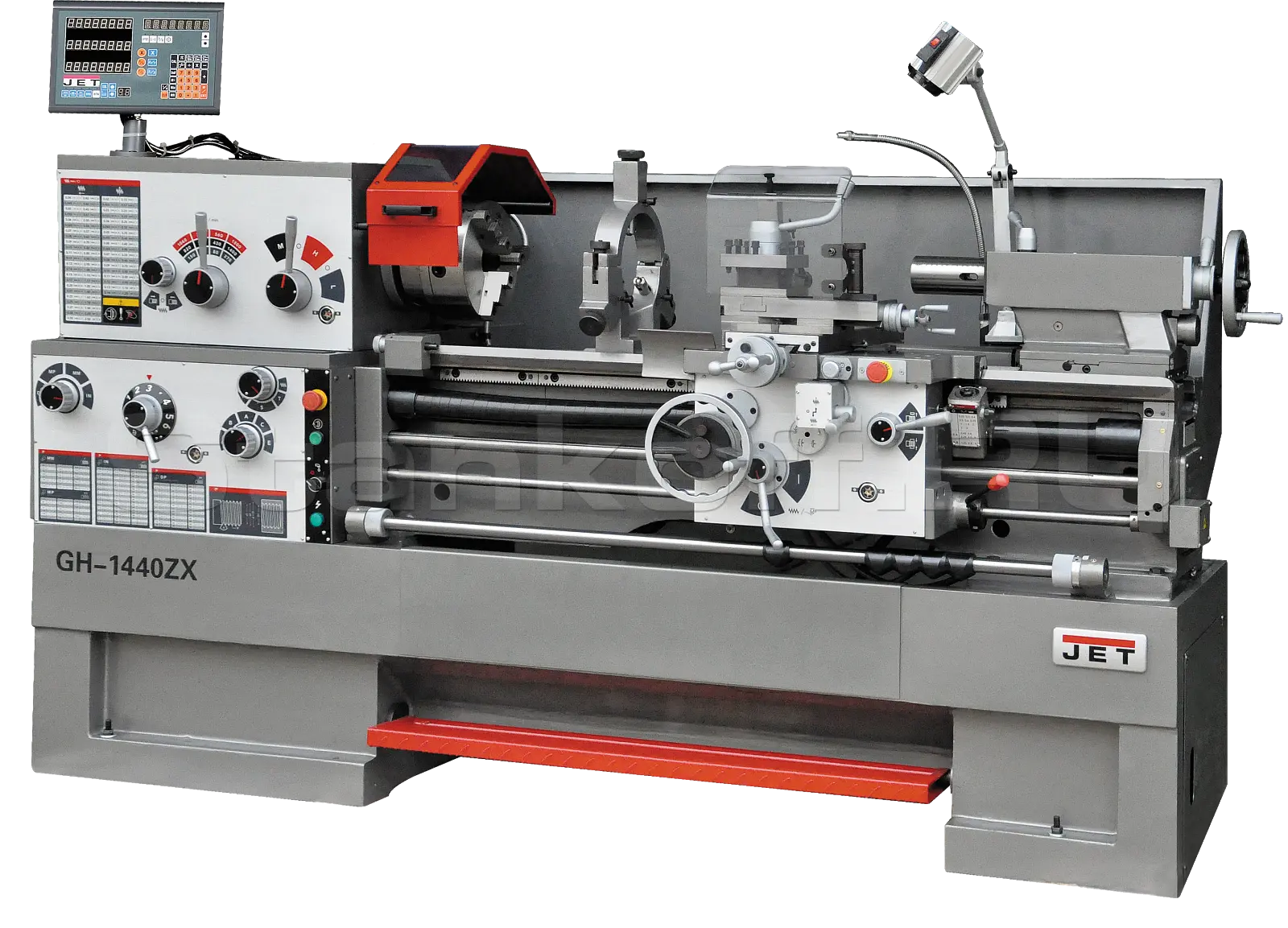

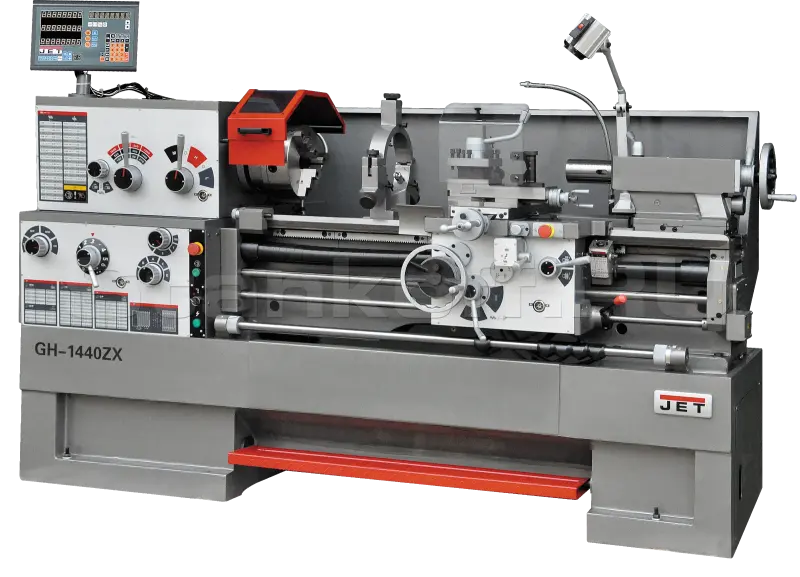

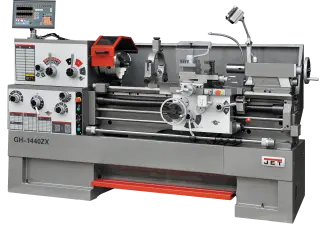

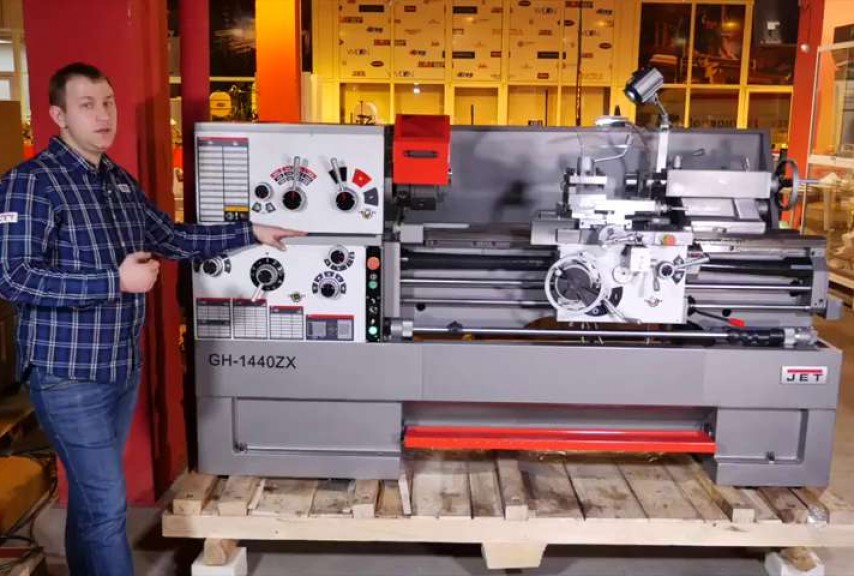

Универсальный токарный станок по металлу JET GH-1440 ZX DRO
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 360 |
| Диаметр обточки над съемным мостиком, gap, мм | 600 |
| Длина съёмного мостика, мм | 305 |
| Диаметр обточки над поперечным суппортом, мм | 200 |
| Расстояние между центрами, мм | 1000 |
| Частота вращения шпинделя, об/мин | 42 - 1800 |
| Количество скоростей шпинделя, шт | 12 |
| Конус шпинделя | МК-7 |
| Присоединение шпинделя | D1-8 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | 80 |
| Диапазон продольной подачи, мм/об | 0,04-2,46 |
| Диапазон поперечной подачи, мм/об | 0,03-1,23 |
| Количество поперечных подач, шт | 36 |
| Диапазон метрической резьбы, мм | 0,5 - 20 |
| Количество метрических резьб, шт | 24 |
| Дюймовая резьба, TPI | 1-5/8-72 |
| Количество дюймовых резьб, шт | 61 |
| Модульная резьба, MP | 0,25 - 10 |
| Количество модульных резьб, шт | 20 |
| Диапазон питчевой резьба, DP | 3-1/4 - 96 |
| Количество питчевых резьб, шт | 45 |
| Шаг ходового винта, мм | 6 |
| Макс. размер резца, мм | 25 x 25 |
| Ход поперечного суппорта, мм | 228 |
| Ход верхнего суппорта, мм | 130 |
| Пиноль задней бабки | МК-4 |
| Ход пиноли задней бабки, мм | 150 |
| Диаметр пиноли, мм | 75 |
| Диапазон неподвижного люнета, мм | 20-180 |
| Диапазон подвижного люнета, мм | 12-90 |
| Расстояние между направляющими, мм | 336 |
| Мощность двигателя, кВт | 5,5 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Объем бака СОЖ, л | 9 |
| Длина, мм | 2320 |
| Ширина, мм | 1050 |
| Высота, мм | 1310 |
| Масса, кг | 2130 |
| Длина в упаковке, см | 245 |
| Ширина в упаковке, см | 114 |
| Высота в упаковке, см | 166 |
| Масса в упаковке, кг | 2368 |
Конструктив
JET GH-1440ZX DRO - компактный токарно-винторезный станок, позволяющий обрабатывать заготовки увеличенных размеров, оснащенный устройством цифровой индикации, о чем свидетельствует индекс DRO в его названии. Станок найдет применение на производствах, автомобильных сервисах и мастерских широкого профиля, конструкторских бюро и др.
Он справится с заготовками диаметром до 360 мм при обработке над станиной и до 600 мм при снятии мостика gap, при этом длинна детали может составлять 305 мм. Диаметр обработки над поперечным суппортом составляет 200 мм. Расстояние между центрами оптимально подобрано для данной модели и составляв 1000 мм, дополнительно предусмотрено проходное отверстие в шпинделе диаметром 80 мм.
Станок оснащен мощным асинхронным двигателем 5,5 кВт напряжением питания 400 В, что позволяет работать длительное время при повышенных нагрузках. Предусмотрен толчковый режим пуска для облегчения переключения режимов работы. Коробка подач GH-1440ZX DRO имеет множество предустановок, за счет которых оператору не составит труда выбрать необходимый режим работы и нарезать все основные типы резьб. Как и все токарное оборудование JET, станок установлен на массивную станину, которая служит гасителем вибраций и надежным теплоотводом из рабочей зоны. Она отлита из серого чугуна, направляющие дополнительно закаливаются и особым образом шлифуются.
Дополнительная подготовка направляющих позволяет повысить точность обработки и увеличивает ресурс работы станка. Производитель комплектует GH-1440 ZX DRO всем необходимым, чтобы заказчик в сжатые сроки смог провести его пусконаладку и быстро запустить станок в работу. С этой целью вместе со станком поставляются: 3-х кулачковый патрон, планшайбы, подвижный и неподвижный люнеты, УЦИ по трем осям с ценой деления 0,005 мм, система подачи СОЖ, лампа освещения рабочей зоны, поддон для стружки, задняя стенка, ножной тормоз шпинделя, регулируемые опоры станины и многое другое.
Особенности:
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606) Компактный размер с большой возможность обработки
- Проходное отверстие в шпинделе 80 мм
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Чугунная станина с закаленными и отшлифованными направляющими
- Возможность нарезания различных резьб в большом диапазоне
- УЦИ по 3 осям, цена деления 0,005 мм, погрешность ± 1 знак (DRO)
- Современный аналог 16Е20 и ДИП-200 (1д62м)
Комплектация:
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø320 мм
- Планшайба Ø300 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-4
- Упорный центр МК-5
- Переходная втулка МК-7/МК-5
- Подвижный люнеты захват12-90
- Неподвижный люнеты захват 20-180
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Защита резцедержателя
- Защита ходового винта
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Указатель резьбы
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Ящик с инструментом
- Руководство по эксплуатации
- Комплект виброопор
Характеристики
| Напряжение, В | 400 |
| Диаметр обточки над станиной, мм | 360 |
| Диаметр обточки над съемным мостиком, gap, мм | 600 |
| Длина съёмного мостика, мм | 305 |
| Диаметр обточки над поперечным суппортом, мм | 200 |
| Расстояние между центрами, мм | 1000 |
| Частота вращения шпинделя, об/мин | 42 - 1800 |
| Количество скоростей шпинделя, шт | 12 |
| Конус шпинделя | МК-7 |
| Присоединение шпинделя | D1-8 (DIN 55029) |
| Диаметр проходного отверстия шпинделя, мм | 80 |
| Диапазон продольной подачи, мм/об | 0,04-2,46 |
| Диапазон поперечной подачи, мм/об | 0,03-1,23 |
| Количество поперечных подач, шт | 36 |
| Диапазон метрической резьбы, мм | 0,5 - 20 |
| Количество метрических резьб, шт | 24 |
| Дюймовая резьба, TPI | 1-5/8-72 |
| Количество дюймовых резьб, шт | 61 |
| Модульная резьба, MP | 0,25 - 10 |
| Количество модульных резьб, шт | 20 |
| Диапазон питчевой резьба, DP | 3-1/4 - 96 |
| Количество питчевых резьб, шт | 45 |
| Шаг ходового винта, мм | 6 |
| Макс. размер резца, мм | 25 x 25 |
| Ход поперечного суппорта, мм | 228 |
| Ход верхнего суппорта, мм | 130 |
| Пиноль задней бабки | МК-4 |
| Ход пиноли задней бабки, мм | 150 |
| Диаметр пиноли, мм | 75 |
| Диапазон неподвижного люнета, мм | 20-180 |
| Диапазон подвижного люнета, мм | 12-90 |
| Расстояние между направляющими, мм | 336 |
| Мощность двигателя, кВт | 5,5 |
| Мощность насоса СОЖ, кВт | 0,09 |
| Объем бака СОЖ, л | 9 |
| Длина, мм | 2320 |
| Ширина, мм | 1050 |
| Высота, мм | 1310 |
| Масса, кг | 2130 |
| Длина в упаковке, см | 245 |
| Ширина в упаковке, см | 114 |
| Высота в упаковке, см | 166 |
| Масса в упаковке, кг | 2368 |
