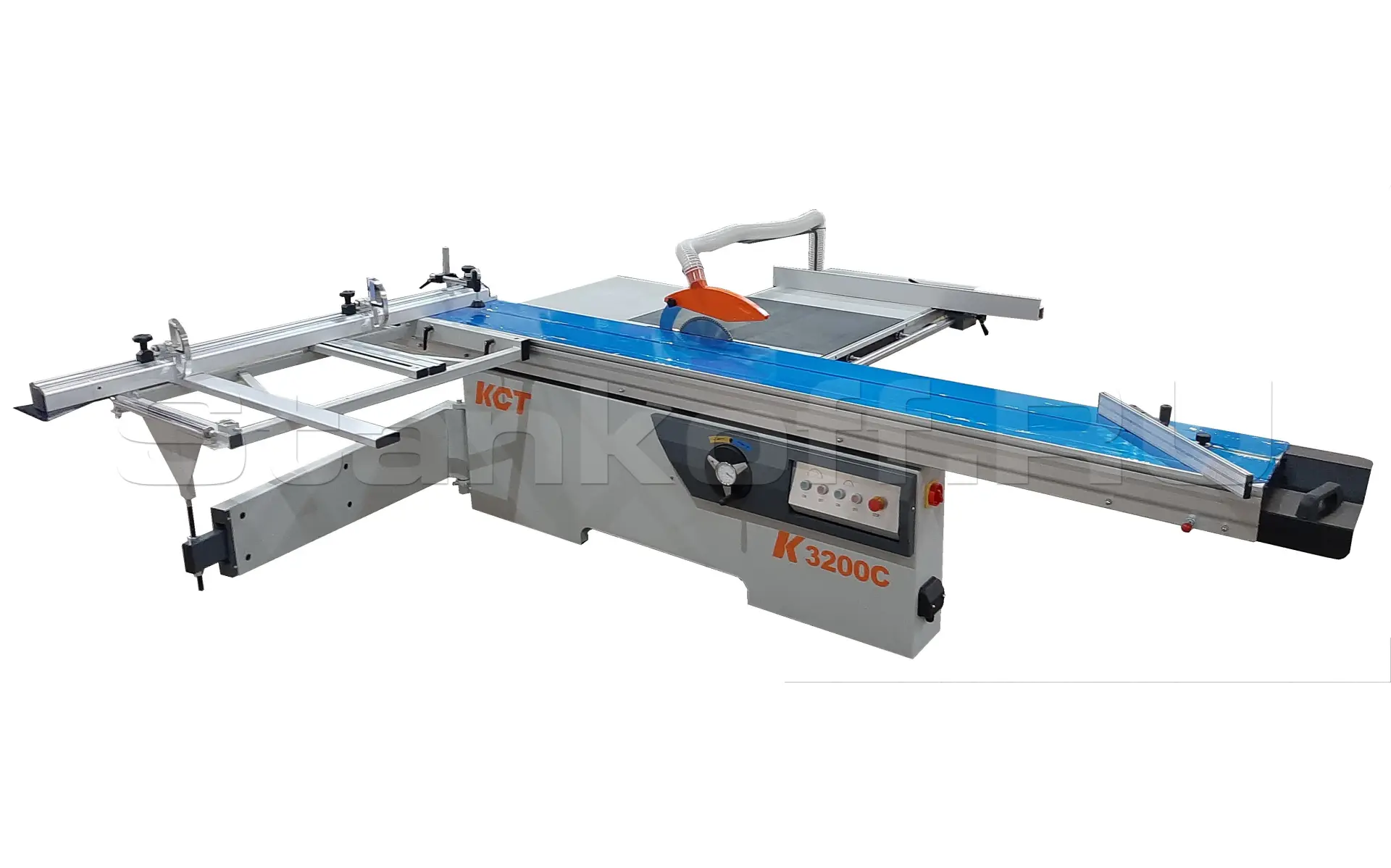

Форматно-раскроечный станок с роликовой кареткой и наклоном пилы K 3200C

Name: Форматно-раскроечный станок с роликовой кареткой и наклоном пилы K 3200C
Rating: 5 (4 reviews)

/ 2

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: K 3200C
Тип каретки: Роликовая
Размеры каретки, мм: 3200 × 370
Максимальная глубина пропила, мм: 95
Максимальная глубина пропила при наклоне 45°, мм: 55
Максимальная длина заготовки, мм: 3200

Все характеристики

Конструктив

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата.

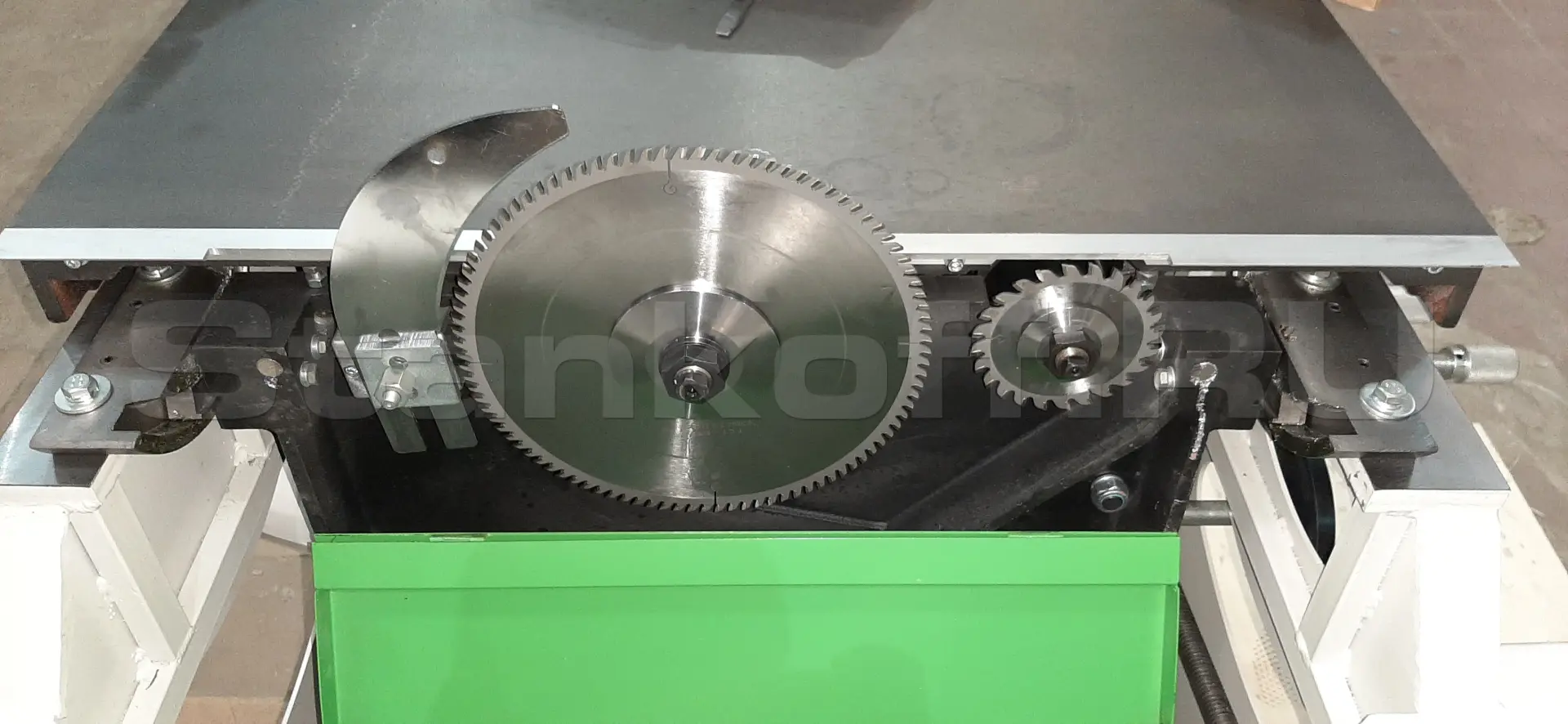

Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.

Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.

Направляющие ролики обеспечивают легкое и точное перемещение каретки.

Данная конструкция практически не требует ухода в процессе эксплуатации.

Преимущества

алюминиевая каретка длиной 3200 мм;
ширина каретки 370 мм;
стальные направляющие каретки;
наружная регулировка подрезного устройства;
надёжные роликовые направляющие каретки;
независимые двигатели на основную и подрезную пилу;
наклон пильного узла до 450.

Особенности конструкции

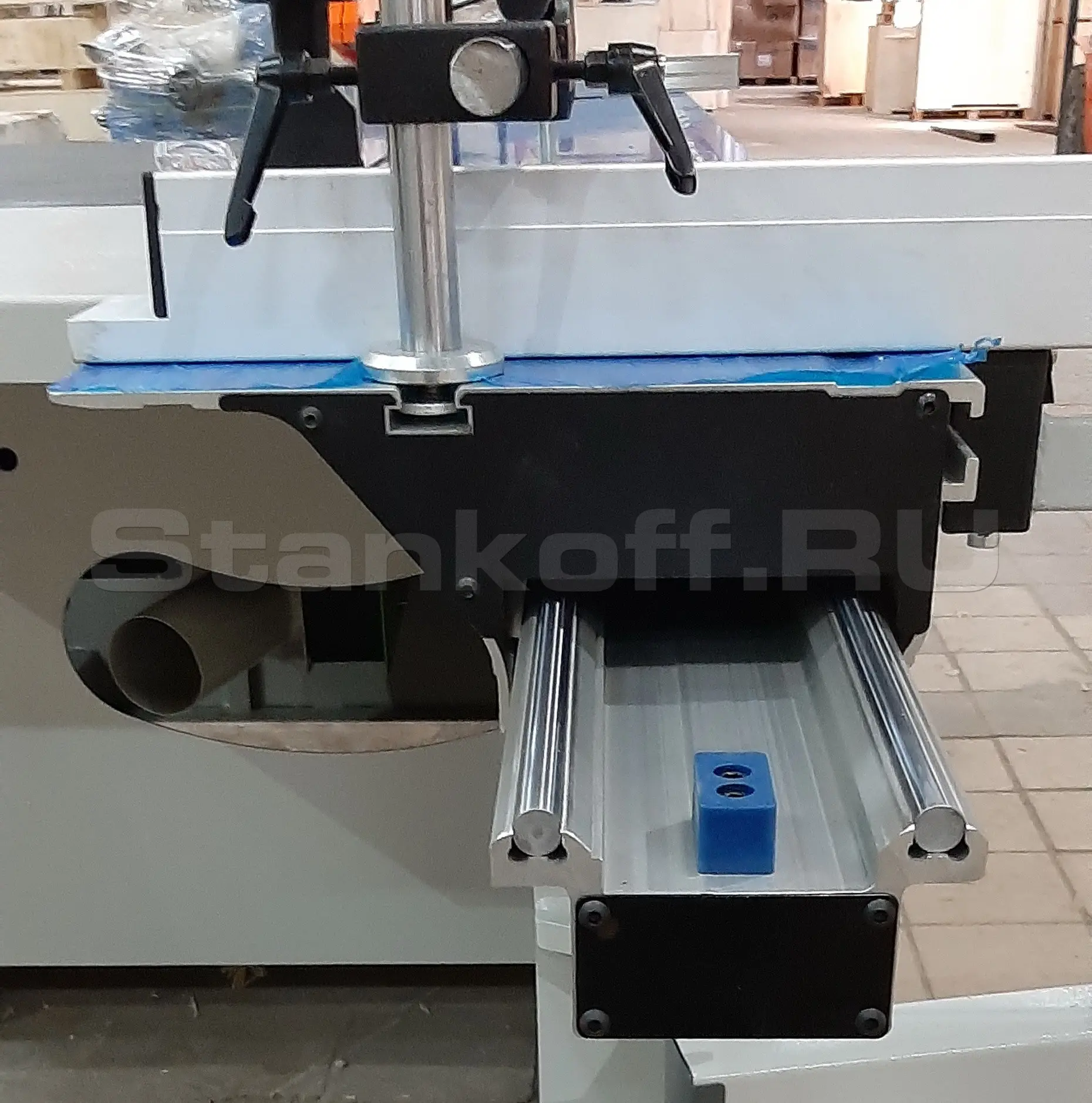

Роликовая каретка со стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

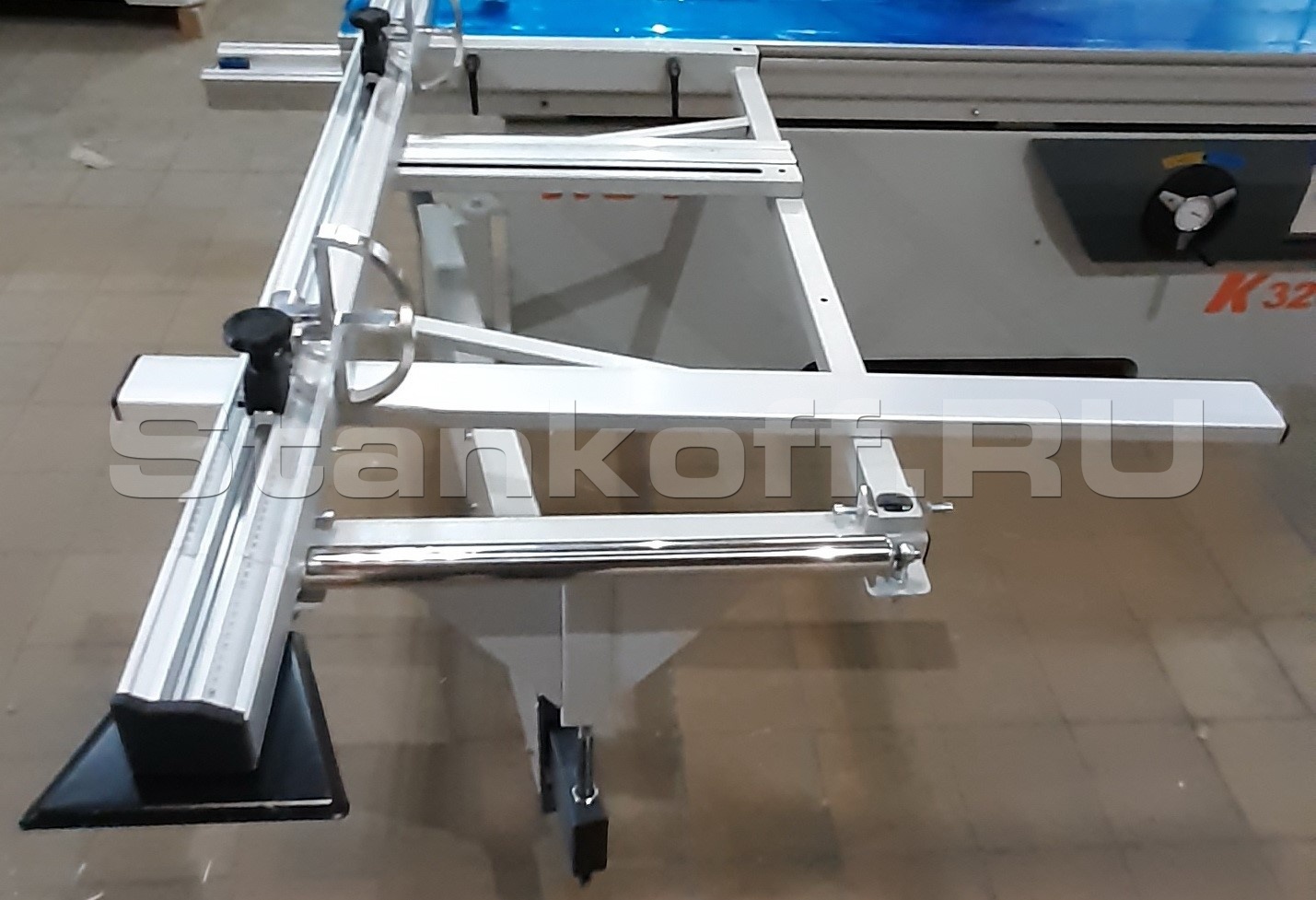

Линейка для большего удобства оснащена откидными упорами и линзами.

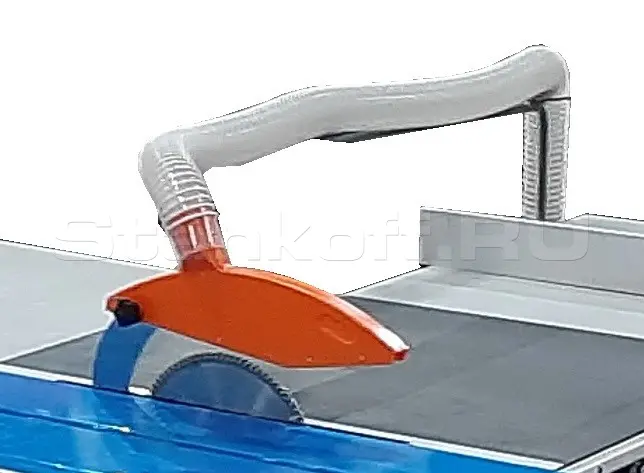

В стандартную комплектацию станка входит кожух защиты пилы с металлическим кронштейном.

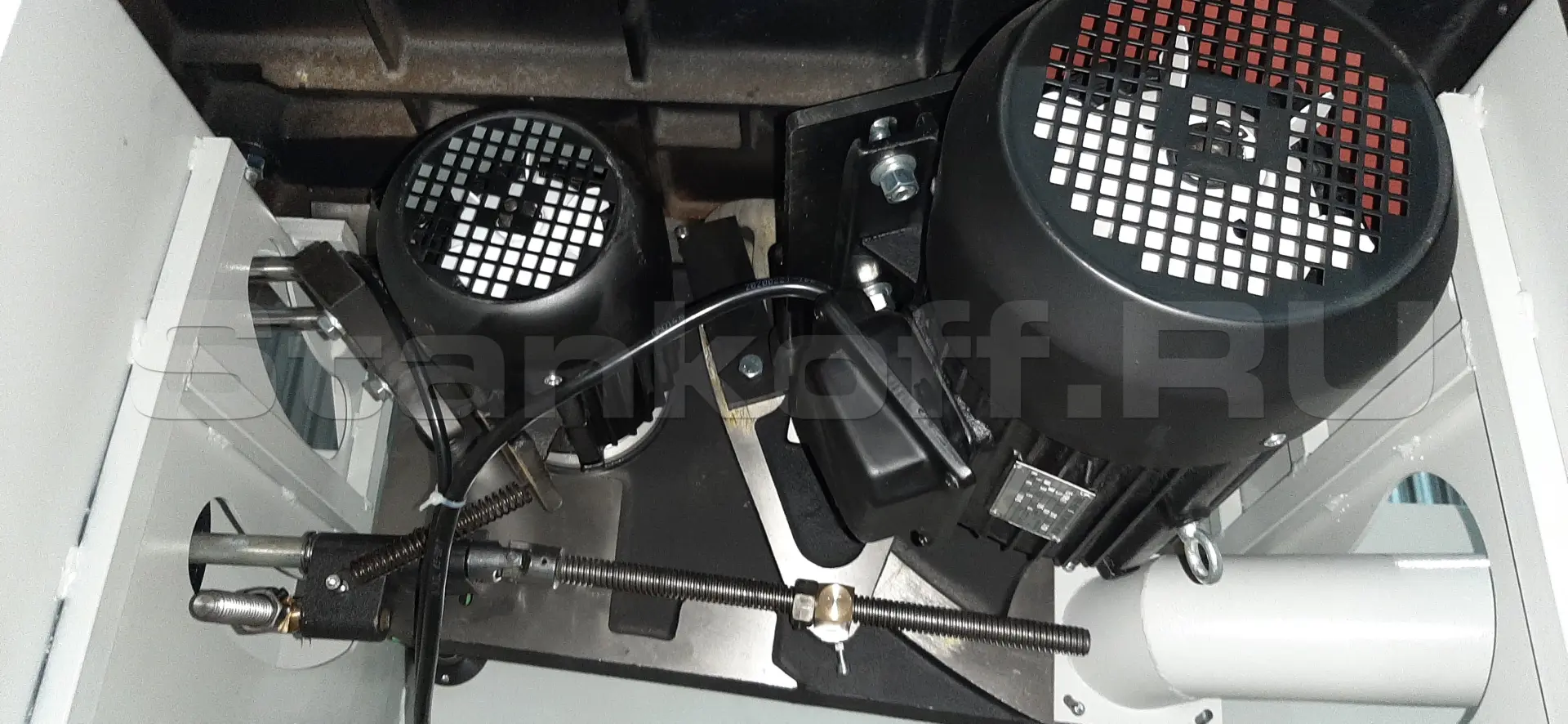

Мощные приводы основной и подрезной пил 5,5кВт и 1,1 кВт.

Удобный доступ к пилам при обслуживании.

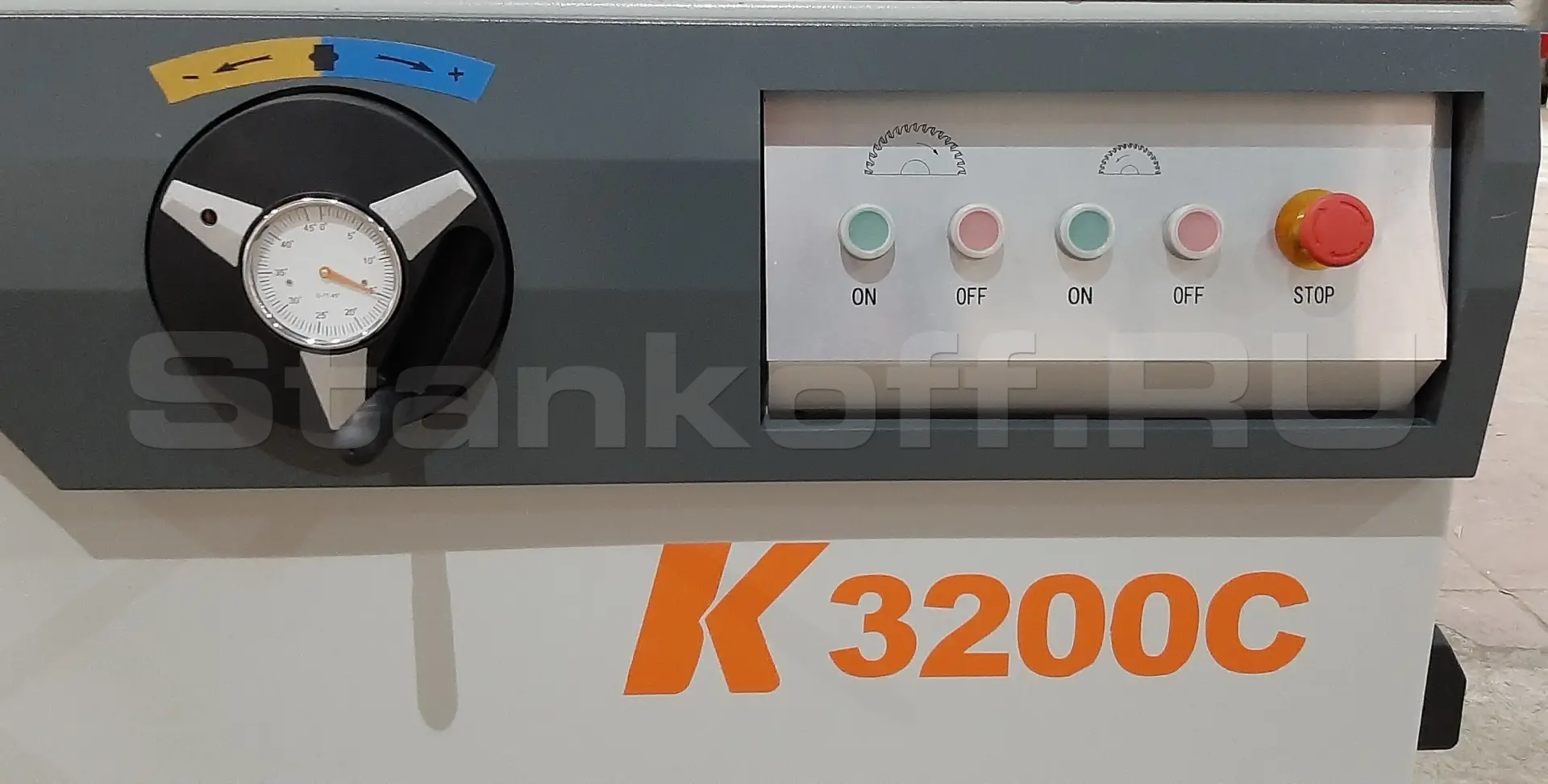

Панель управления проста и лаконична.

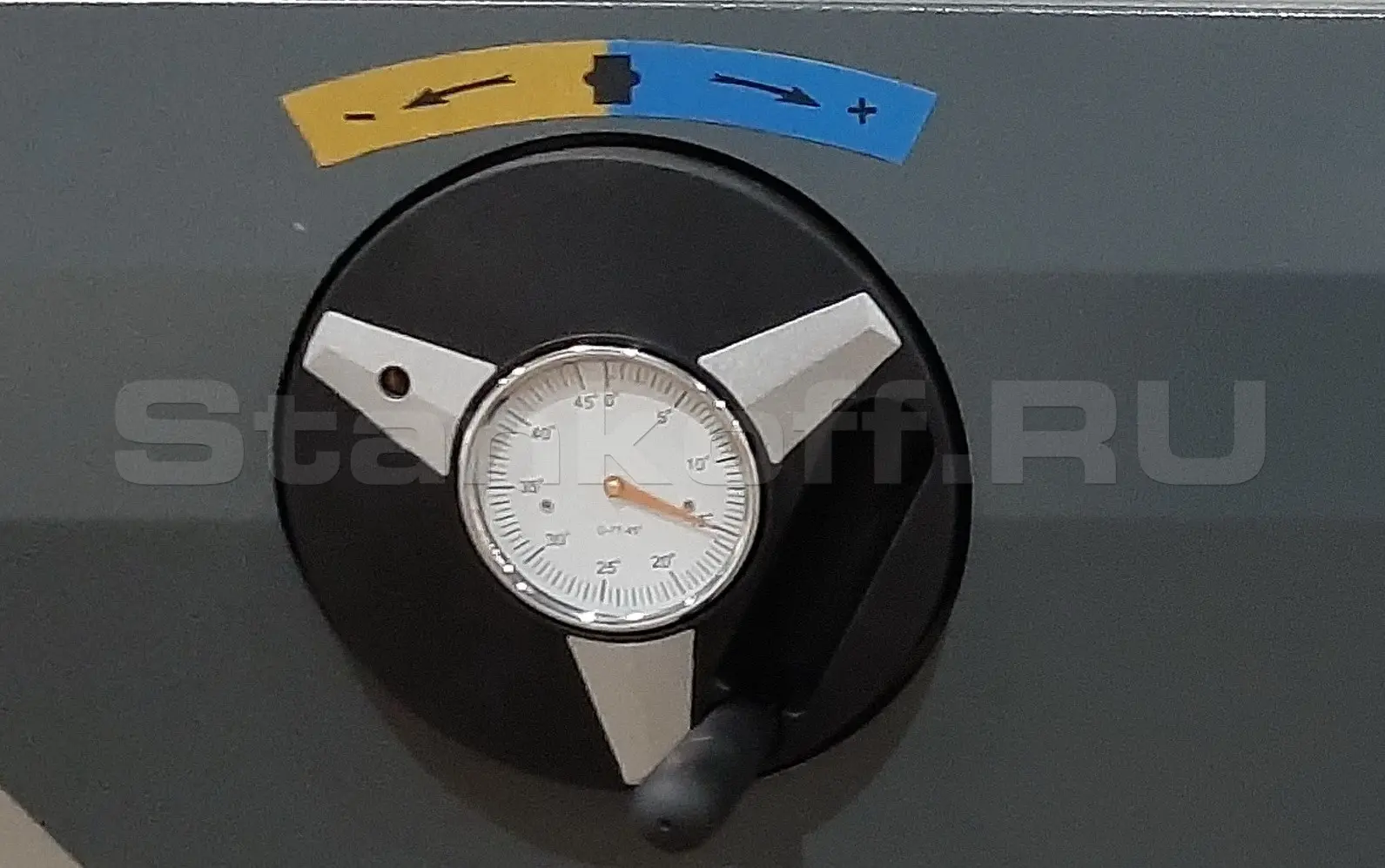

Механический датчик угла наклона.

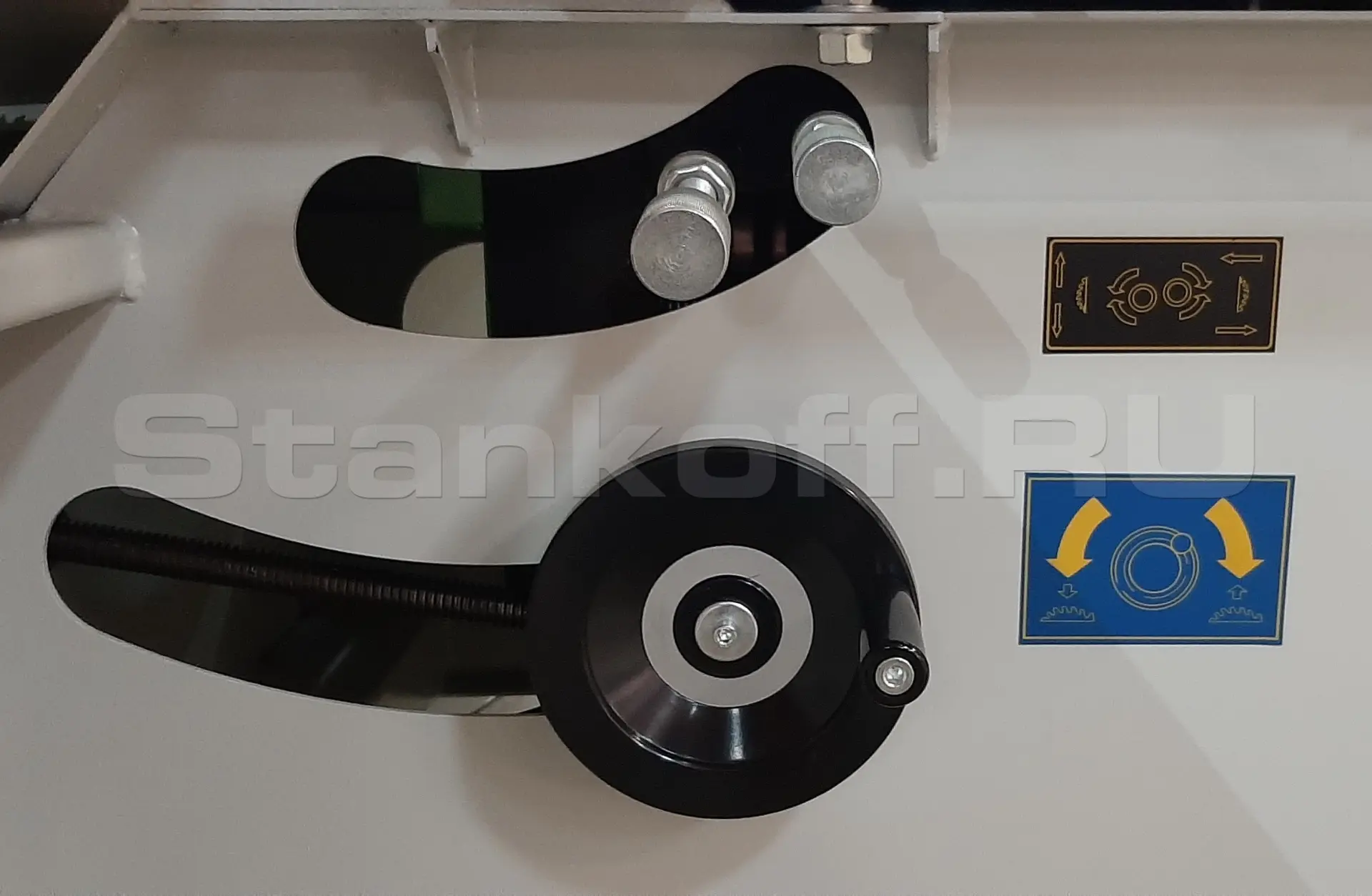

Удобная настройка работы основной и подрезной пил на боковой стенке станка.

Для обеспечения безопасности работы в комплект станка входит пластиковый доталкиватель с крепежом на корпусе продольной упорной линейки.

Характеристики

Тип каретки	Роликовая
Размеры каретки, мм	3200 × 370
Максимальная глубина пропила, мм	95
Максимальная глубина пропила при наклоне 45°, мм	55
Максимальная длина заготовки, мм	3200
Наклон пильного узла	0 - 45°
Размеры рабочего стола, мм	900 × 650
Диаметр основной пилы, мм	300
Посадочный диаметр основной пилы, мм	30
Диаметр подрезной пилы, мм	120
Скорость вращения основной пилы, об/мин	4000; 6000
Скорость вращения подрезной пилы, об/мин	8000
Диаметр патрубков аспирации, мм	100
Количество патрубков аспирации, шт	2
Мощность электродвигателя основной пилы, кВт	5,5
Мощность электродвигателя подрезной пилы, кВт	1,1
Общая установленная мощность, кВт	6,6
Габариты
Габаритные размеры станка, мм	3400 × 3500 × 1300
Габариты станка в упаковке, мм	2100 × 1200 × 1200
Габариты подвижной каретки в упаковке, мм	3400 × 450 × 400
Вес нетто, кг	720
Вес брутто, кг	760
