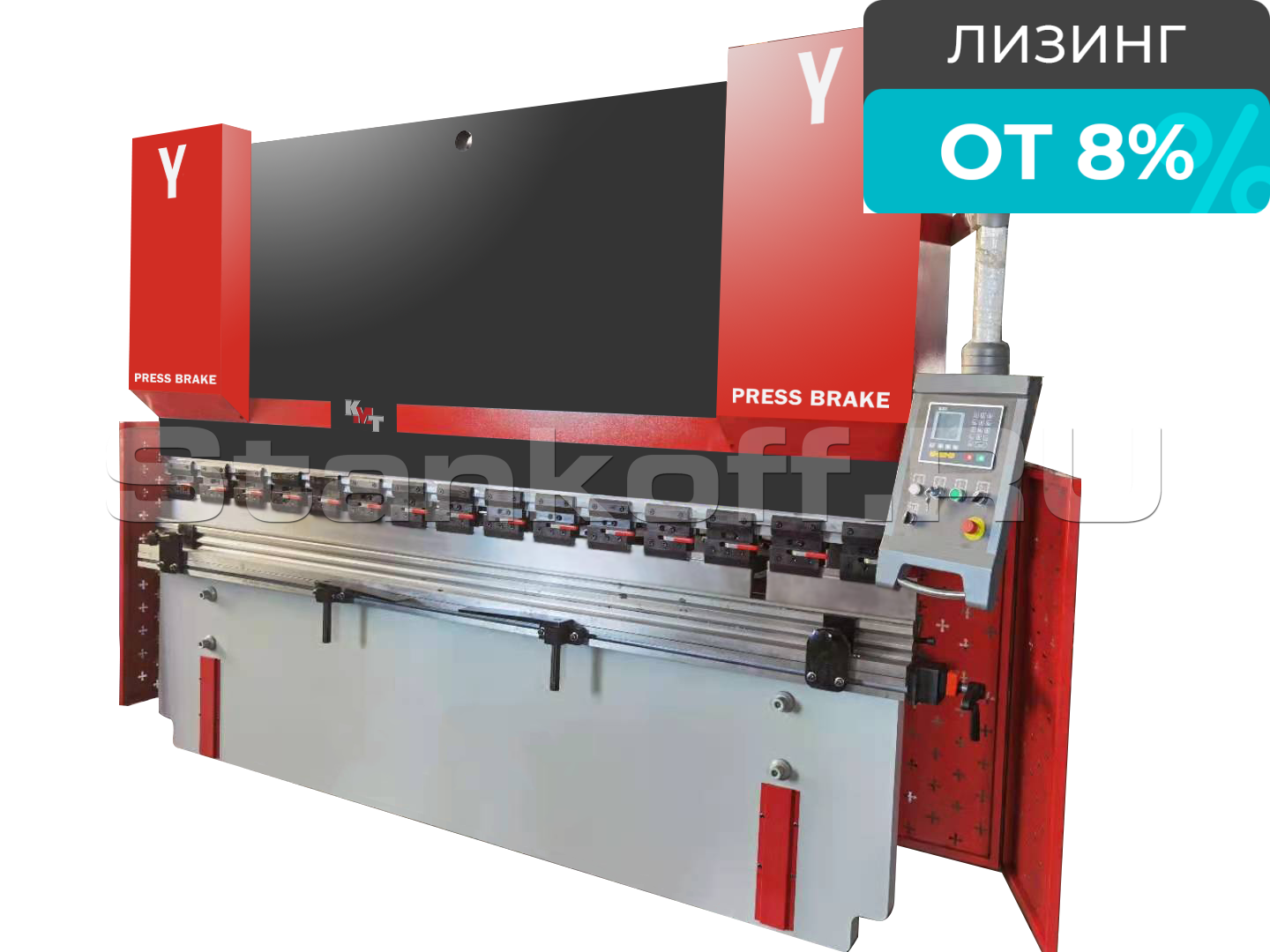

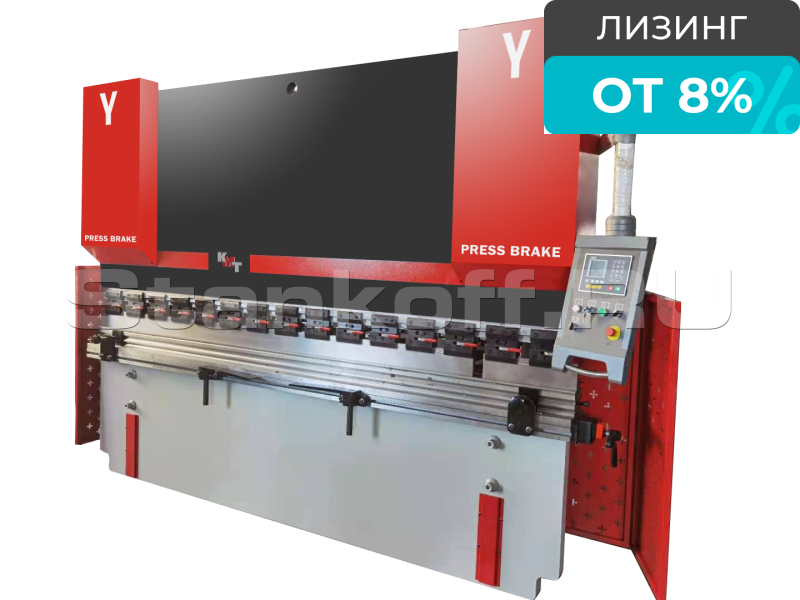

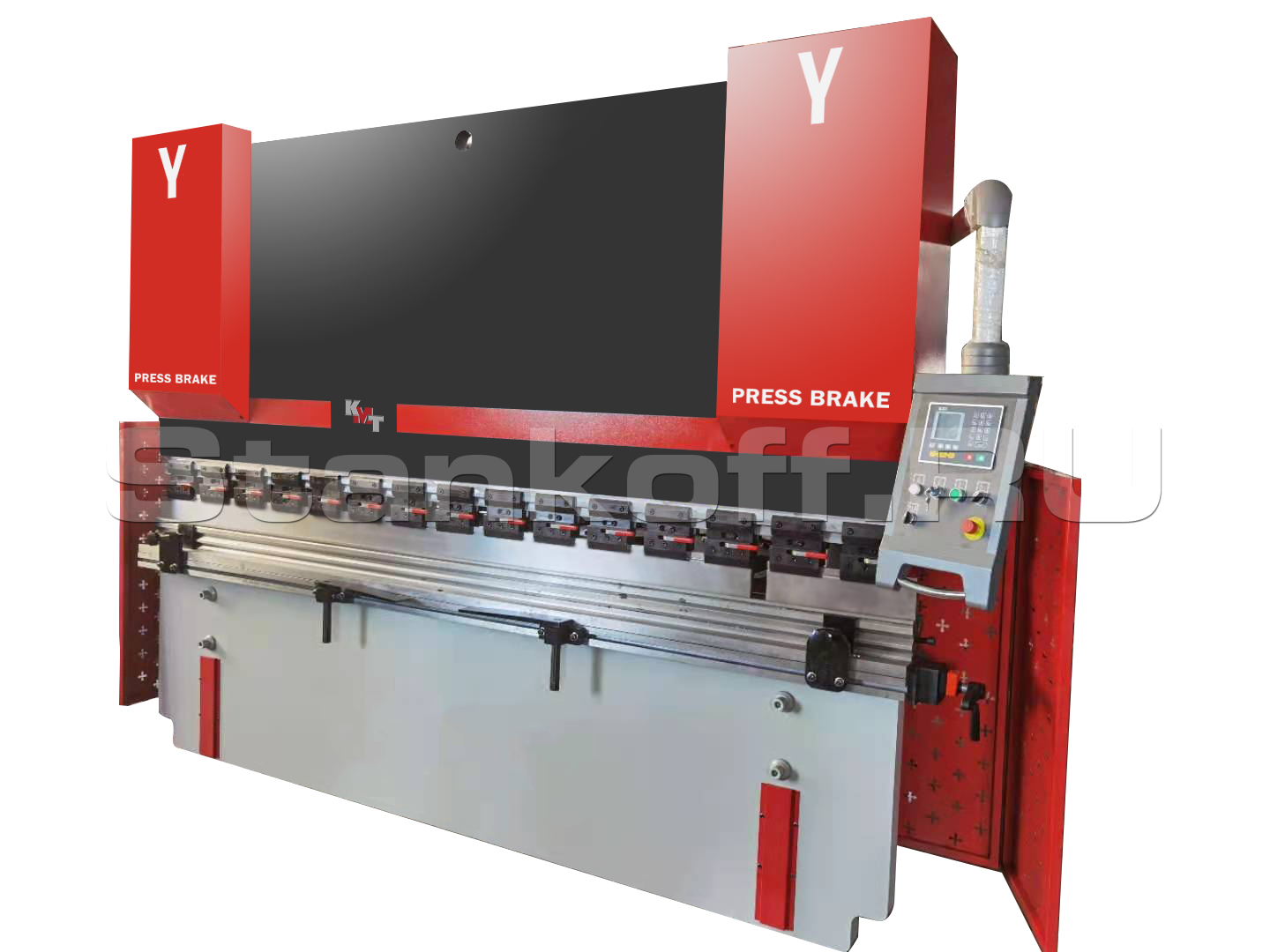

Гидравлический листогибочный пресс КМТ модель КРВ 160-3200

Name: Гидравлический листогибочный пресс КМТ модель КРВ 160-3200
Rating: 5 (1 reviews)

/ 3

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: КРВ 160-3200
Усилие, тонн: 160
Длина стола, мм: 3200
Расстояние между стойками, мм: 2500
Глубина зева, мм: 330
Ход пуансона, мм: 160

Все характеристики

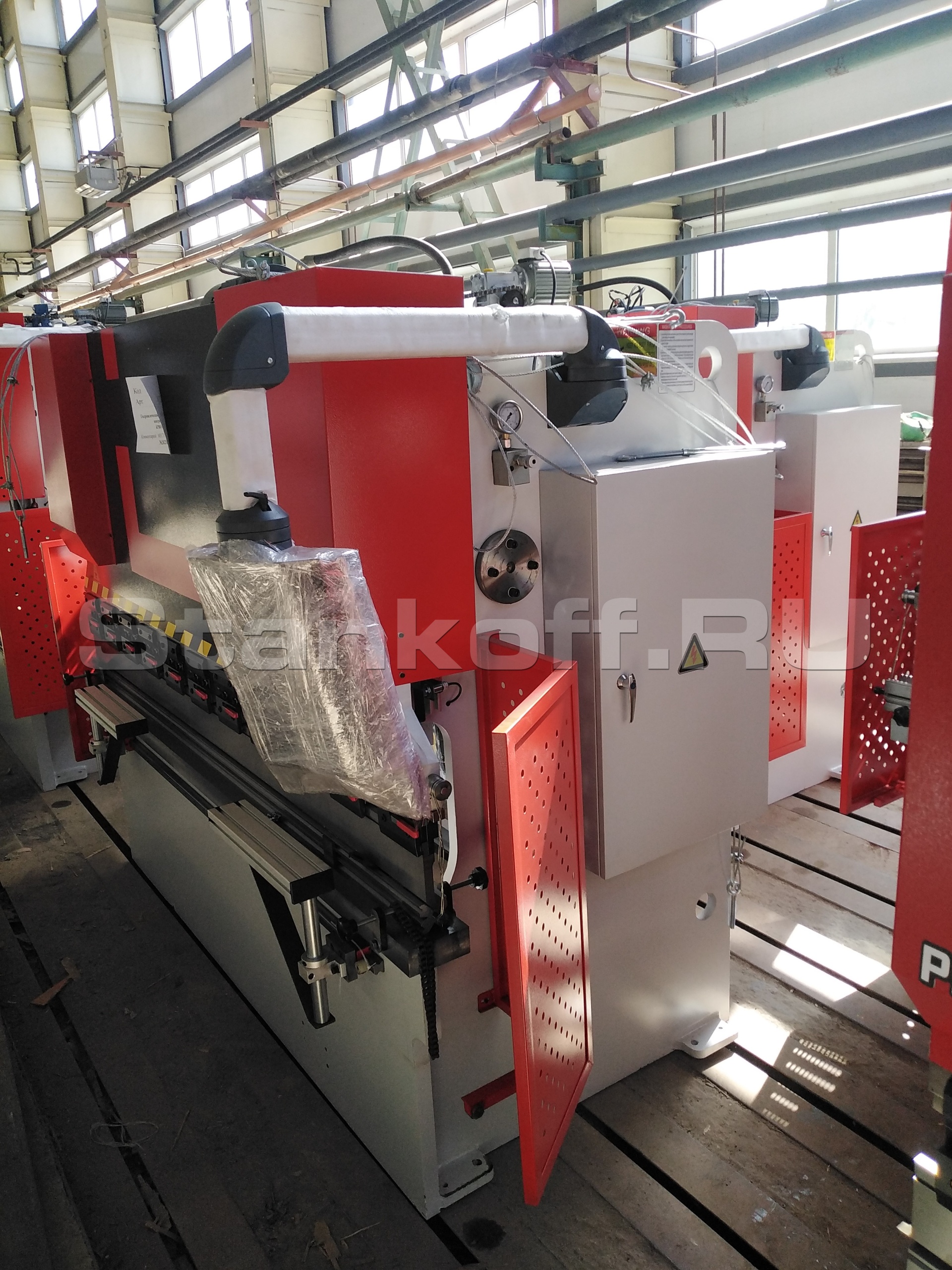

Конструктив

Этот современный пресс разработаны для выполнения операций гибки металлических листов. Прочная сварная конструкция рамы, прошедшая термический отпуск для снятия сварочных напряжений в конструкции, и надежная гидравлика позволяют добиться хороших результатов обработки листа. Синхронизация работы двух гидроцилиндров обеспечивается механической траверсой между ними. Привод перемещения задних упоров электромеханический, управляется с пульта на передней панели. Простота управления данными прессами и их универсальность позволяют найти данному оборудованию широкое применение во всех отраслях промышленности. Пресс наиболее эффективен при несложных гибах на длину всего рабочего стола, и в случаях, когда не требуется частой смены рабочего инструмента.

Стандартная поставка: пресс, оснащенный комплектом стандартного инструмента – пуансоном и матрицей, переносной пульт управления с напольными педалями.

Конструктивные особенности:

Контроллер E22

• Программирование угла гиба в градусах;
• Управление осями с точностью 0,1 мм;
• Библиотека инструментальной оснастки;
• Память 30 программ в каждой программе до 15 рабочих шагов
• Возможность корректировки угла гибки;
• Работа в метрической и дюймовой системах

Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах. Что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

Гидравлическая система

Гидравлический распределитель и пропорциональная гидравлика REXROTH (По лицензии завода) .

Насос гидравлической системы

Sunny (По лицензии завода)

Главный двигатель

SIEMENS (По лицензии завода)

Электромеханический задний упор

Балка заднего упора перемещается при помощи высокоточных ШВП и линейных направляющих компании Hiwin.

Система крепления инструмента AMADA-PROMECAM

Прессы комплектуются креплениями для быстрой смены пуансона.

Эргономичная панель управления

И удобная выносная педаль с кнопкой аварийного останова

Инвертор

Прессы оснащены инвертором. Электрическая компоненты и система безопасности марок SCHNIEDER.

Комплект инструмента для запуска станка

Пуансон (набран из сегментов).
Матрица (4-х сторонняя многоручьевая на всю рабочую длину).

*Под ваши задачи инструмент подбирается отдельно после предоставления чертежей (!)

Схема работы станка

Таблица определения усилий листогибочного пресса

Характеристики

Усилие, тонн	160
Длина стола, мм	3200
Расстояние между стойками, мм	2500
Глубина зева, мм	330
Ход пуансона, мм	160
Высота открытия, мм	460
Скорость подвода, мм/с	120
Рабочая скорость, мм/с	8,5
Скорость возврата, мм/с	90
Макс. мощность двигателя, кВт (л.с.)	11
Габаритные параметры
Габаритные размеры станка, мм	3300 × 1800 × 2500
Вес, кг	9000

Калькулятор усилия гибки

Расчёт для станка КРВ 160-3200: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2500 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
