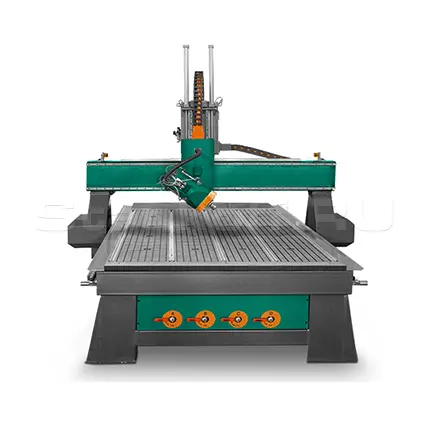

Фрезерный станок с ЧПУ RJ 1325 P с полуавтоматической сменой инструмента.

Name: Фрезерный станок с ЧПУ RJ 1325 P с полуавтоматической сменой инструмента.
Rating: 5 (1 reviews)

Сравнить Вопросы

Китай

Краткие характеристики

Артикул RJ 1325 P

Рабочая зона (XYZ)	1300х2500х300 мм
Высота координаты Z	300 мм
Направляющие X, Y, Z	линейные
Механизм привода X, Y	серво-гибриды Leadshine
Механизм привода Z	шарико-винтовая передача
Мощность Двигателя привода X,Y, Z	0,85 кВт 4 шт.
Шпиндель (установленный):	9 кВт, воздушное охлаждение
Частота вращения шпинделя	6000-18000 об/мин
Диаметр цанги	ER32
Макс. скорость перемещения (холостой ход)	до 40 м/мин
Макс. скорость гравировки	до 20 м/мин
Макс. скорость фрезерования	до 20 м/мин
Система управления	NC Studio
Команды управляющих программ	G code
Напряжение питания	380 В
Потребляемая мощность	17 кВт
Габариты станка	1500х2900х1870 мм
Масса станка	1800 кг
Программное обеспечение	Type3

Все характеристики

Конструктив

Применение

Станки моделей RUIJIE RJ1325 с полуавтоматической сменой инструмента – являются фрезерными станками с ЧПУ, и предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данные станки используются для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву.

Область применения

Фрезерные станки с ЧПУ промышленной серии – применяются как в серийном так и крупносерийном производстве, как правило, это изготовление мебели, дверей, фасадов, сувенирной продукции, моделирование, рекламы и многое другое. Станки данной серии отличаются автоматической сменой инструмента, что позволяет производить обработку деталей в автоматическом режиме без участия оператора, это сказывается на повышение производительности и уменьшение брака. Станки данной серии оснащены серво-гибридами (Leadshine) за счет чего повышается точность и скорость обработки.

Комплектация

Станок RJ 1325 – механическая часть	1 шт.
Шпиндель 9 кВт, Воздушное охлаждение (9 кВт HSD Опция)	1 шт.
Вакуумный насос Воздушно вихревой (двойной)	1 шт.
Комплект соединительных кабелей :Data Cable, Power Cable, etc.	1 комп.
Программное обеспечение NC-studio 5.5.6	1 комп.
Начальный комплект фрез	1 комп.
Аспирационная установка	1 шт.
Набор приспособлений для прижима заготовки	1 комп.
ЗИП	1 комп.

Особенности конструкции

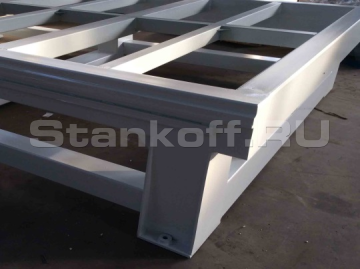

Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки.

Вакуумный стол

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин, для этого на столе есть Т-образный профиль.

Высокопрецизионные винтовые пары Hiwin

Исключен люфт, а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 50 м/мин.

Высокоточные направляющие Тайвань

Линейные направляющие (Тайвань) повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Шпиндель 8 кВт HQD

Высокой частоты вращения до 18 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции.

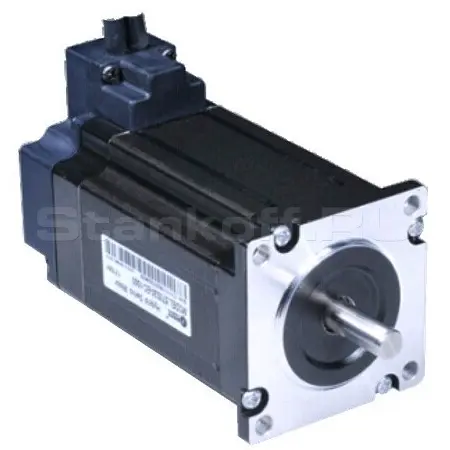

Серводвигатели Leadshine

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя (до 0,01мм) в соответствии с заданной программой при высокой скорости перемещения. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности.

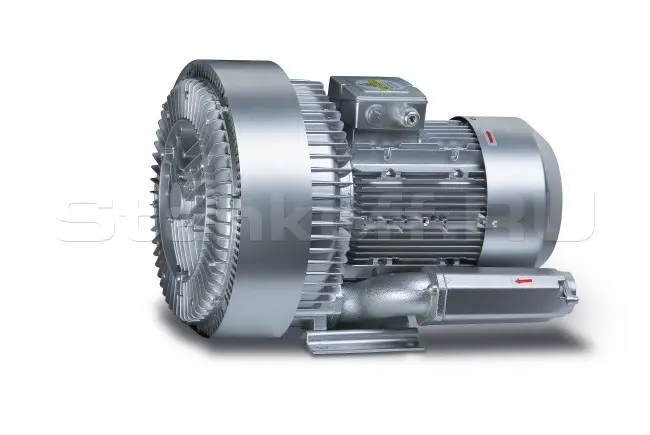

Вакуумный насос (воздушно-вихревой)

Вакуумный насос обеспечивает надежную фиксацию деталей, быстроту замены заготовок и долгий срок службы рабочего стола.

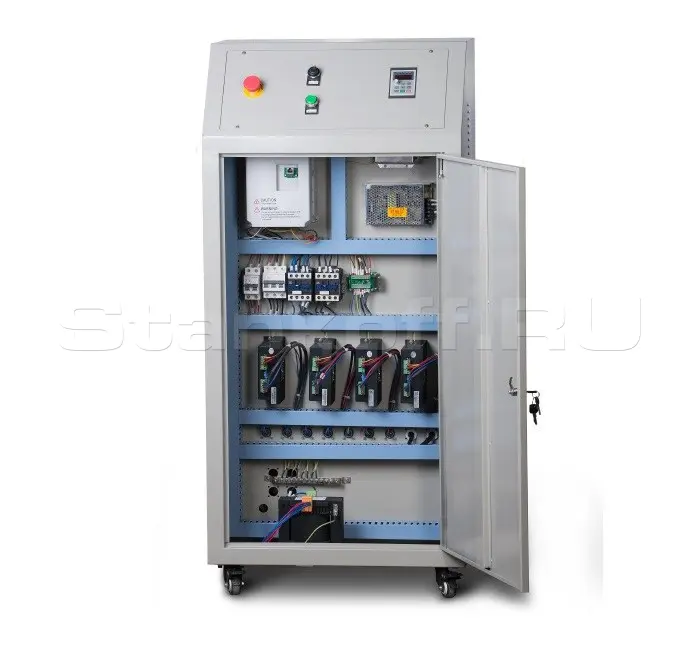

Отдельно стоящий электрошкаф

Электронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.

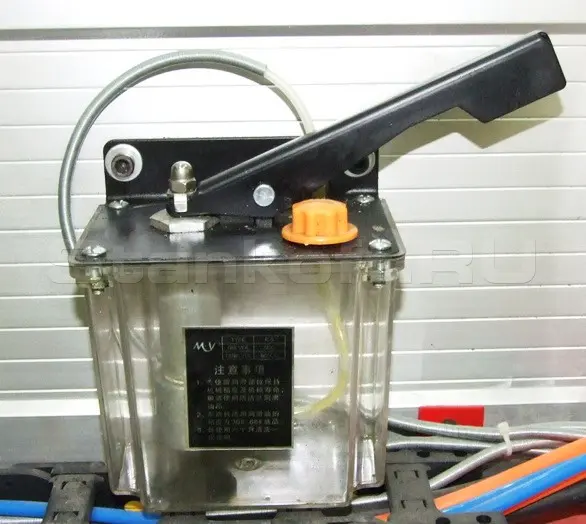

Централизованная система смазки

Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату NC STUDIO в системный блок и подключить при помощи DATA кабеля со станком.

Аспирационная установка

Пылеулавливающий агрегат производительностью входит в комплектацию станка вместе с воздуховодами, штангодержа-телем и аспирационным кожухом на шпиндель. Позволяет эффективно удалять стружку и пыль из зоны обработки.

Дополнительные опции

DSP пульт A-58
Поворотное устройство длиной 1200 мм, диаметром 230 мм

Характеристики

Рабочая зона (XYZ)	1300х2500х300 мм
Высота координаты Z	300 мм
Направляющие X, Y, Z	линейные
Механизм привода X, Y	серво-гибриды Leadshine
Механизм привода Z	шарико-винтовая передача
Мощность Двигателя привода X,Y, Z	0,85 кВт 4 шт.
Шпиндель (установленный):	9 кВт, воздушное охлаждение
Частота вращения шпинделя	6000-18000 об/мин
Диаметр цанги	ER32
Макс. скорость перемещения (холостой ход)	до 40 м/мин
Макс. скорость гравировки	до 20 м/мин
Макс. скорость фрезерования	до 20 м/мин
Система управления	NC Studio
Команды управляющих программ	G code
Напряжение питания	380 В
Потребляемая мощность	17 кВт
Габариты станка	1500х2900х1870 мм
Масса станка	1800 кг
Программное обеспечение	Type3
