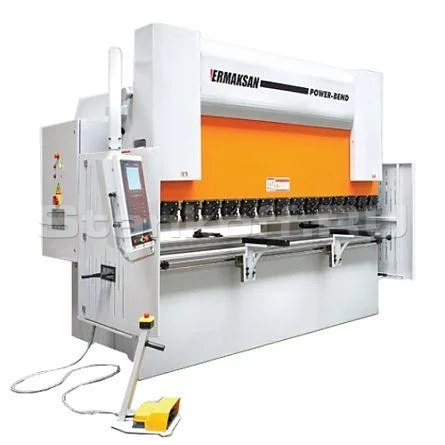

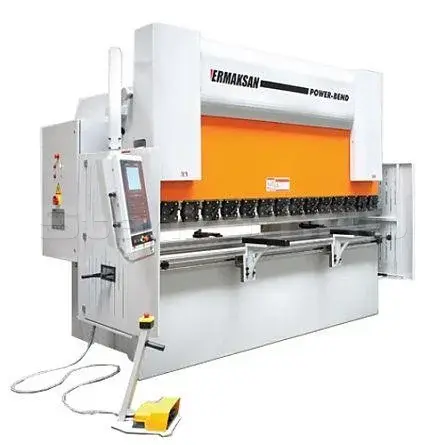

Пресс гибочный гидравлический Power-Bend PRO 3760-320

Name: Пресс гибочный гидравлический Power-Bend PRO 3760-320
Brand: Ermaksan
Rating: 5 (1 reviews)

Сравнить Вопросы

Ermaksan (Турция)

Краткие характеристики

Артикул: Power-Bend Pro 3760-320
Усилие, тонн: 320
Длина гиба, мм: 3760
Расстояние между колоннами, мм: 3250
Глубина зева, мм: 410
Макс. раскрытие, мм: 650

Все характеристики

Модели серии

Все товары

Power-Bend Pro 1270-60

Power-Bend Pro 2600-100

Power-Bend Pro 3100-135

Power-Bend Pro 3100-175

Power-Bend Pro 3100-220

Power-Bend Pro 2600-100D

Конструктив

Синхронизированная работа гидроцилиндров осуществляется электронно-регулируемыми клапанами. Это обеспечивает высокую точность угла гибки. В качестве контроллера на POWER-BEND PRO применяется CYBELEC DNC 600 S . Этот контроллер обеспечивает высокую производительность и надежность в работе и имеет сервисное обслуживание по всему миру.

Система ЧПУ

Гидравлический пресс оборудован системой ЧПУ CybTouch 12 (в стандартной комплектации). CybTouch имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функции.
Контроллер с интерактивным сенсорным интерфейсом программного обеспечения и с большими клавишами.
2 D графический дисплей, онлайн помощь, и многие другие автоматические функции, которые постоянно направляются оператору.
ЧПУ CybTouch 12 очень легок в работе.

Возможно изготовление прессов с другой системой ЧПУ: все типы производства Cybelec, Delem, ESA, IDEA и прочих.

Характеристики системы ЧПУ:

Большой, яркий и контрастный сенсорный дисплей
Простые страницы, четкий дисплей, крупные клавиши
Интуитивно понятный, удобный интерфейс
Удобное беспроводное резервное копирование программного обеспечения данных
Обновление с помощью PC или ноутбука
Большой выбор языков
Различные автоматические расчеты изгиба
Офлайн 2D программного обеспечения.
Возможность управления 4-мя осями
Автоматический изгиб последовательности
Видеонаблюдение с помощью беспроводной связи с ПК или ноутбука.
USB- порт для карты памяти для передачи данных / резервного копирования
Программирование всех частей в одну страницу
Простая установка и обучение
Контекстная помощь и предупреждение ч/з всплывающие окна
99 повторяемые изгибов
Библиотека из 50 верхних и нижних инструментов
Точное позиционирование управления с обратной связью по скорости, давления и параллели
Резервное копирование объекта программы, инструмент для создания библиотеки и параметров машины со стандартным программным обеспечением резервного копирования Cybelec
Связь с машиной по полномасштабному графического программирования в офисе со стандартной PC 1200 программное обеспечение 2D (оффлайн программного обеспечения)
Легкая регулировка для повышения точности, простой доступ к параметрам машины
Последовательность программирования для большого числа гибов
Ввод угла и изгиба корректировки непосредственно на контроллере
Все основные функции
СЕ по управлению безопасности
Более 20 вариантов языка
Надежный и эргономичный дизайн
Быстрая Скорость ввода
Оси У1+У2+Х.
Линейные энкодеры, обеспечивающие синхронизацию осей У1 и У2 траверсы с остью ±0.01 мм.
Задний упор с осью X, оснащенный винтовой шариковой парой и двигателем типа АС.
Оригинальная гидравлическая система с технологий пропорционального клапана марки Bosh-Rexroth или Hoerbiger.
Высокочувствительные линейные энкодеры марки Heidenhain-Givi musure.
Электрическая система с охлаждением марки SIEMENS, в соответствии с нормами безопасности СЕ.
Автоматическая настройка усилия гибки.
Возможность получения с одного раза (без опробования) желаемого угла гибки, вводя перед этом тип материала, толщину, ширину и длину листа.
Автоматическая настройка позиций заднего упора согласно программе гибки.
Последовательность гибки.
Автоматический подсчет рабочего хода, соответствующего заданному углу гибки
Совместимость сгибаемых деталей и инструментов.
Возможность обратного вызова сохраненных программ.
Закаленная, отшлифованная, стандартная, составная (835мм) система пуансона. Матрица 4-х ручьевая V-образная.
Быстродействующая механическая система зажима пуансона типа Armada Promecam.
Эргономичная и подвижная панель управления со всеми смонтированными кнопками.
Задний защитный световой экран.
Балка заднего упора с точной настройкой параллельности по многим точкам.
Пальцы заднего упора, регулируемые с точностью 0.01 мм.
Передний суппорт с Т – образным пазом и мм- вой линейкой.
Соответствии нормам безопасности СЕ.

Характеристики

Усилие, тонн	320
Длина гиба, мм	3760
Расстояние между колоннами, мм	3250
Глубина зева, мм	410
Макс. раскрытие, мм	650

Калькулятор усилия гибки

Расчёт для станка Power-Bend Pro 3760-320: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 3250 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
