Лазерно-гравировальный станок с ЧПУ с конвейерным столом и автоподачей материала для резки ткани LM 1825 F

Name: Лазерно-гравировальный станок с ЧПУ с конвейерным столом и автоподачей материала для резки ткани LM 1825 F
Rating: 5 (1 reviews)

/ 5

Сравнить Вопросы

Китай

Краткие характеристики

Артикул: LM 1825 F
Регулировка мощности лазера: Программная
Максимальная мощность лазерной трубки: 130
Номинальная мощность лазерной трубки, Вт: 100
Ресурс лазерной трубки, моточас: 10000
Модель лазерной трубки: A4s

Все характеристики

Конструктив

Лазерный станок для ткани - это идеальное высокотехнологичное оборудование, применяемое на предприятиях текстильной промышленности для резки, раскроя и дизайнерского оформления.

Если сравнивать с аналогами (рубщики и плоттеры), то они соприкасаются с тканью, в то время как лазерный станок выполняет резку бесконтактно, а это значит, что на лазерном станке ткань не будет как-либо сминаться, топорщиться, перемещаться, либо сжиматься. И не нужно тратить время и силы на расправку и крепление материала.

Это лазерное оборудование позволит вам вырезать любые сложные элементы, вплоть до кружев, четко по заданному контуру или лекалу, наносить на любой материал рисунки, узоры и менять его текстуру.

Типы обрабатываемых тканей

На лазерных станках для ткани можно резать и оформлять как натуральные (классические, растительного, животного и минерального происхождения), так и химические (синтетические и искусственные) ткани.

хлопковая
льняная
конопляная
джутовая
шерстяная
натуральный шелк
остистая
асбестовая
вискоза
ацетатная
ламе (ткань с металлическими нитями)
люрекс
полиамидные ткани (дедерон, хемлон, силон)
полиэстеры (диолен, слотера, тесил)
полипропиленовые ткани
поливиниловые ткани (кашмилон, дралон)

Если рассматривать резку синтетической ткани, лазерный станок заплавляет ткань, что является преимуществом, т.к. заплавление препятствует появлению бахромы, роспуска (осыпания), и ткань не требует дальнейшей прошивки по контуру, если же рассмотреть естественную ткань, то в зависимости от режима, лазерный станок может как заплавлять края, так и не делать этого.

Конструктивные особенности

Лазерная трубка Yongli

Лазерные CO2 трубки YONGLI серии As изготавливаются по запатентованной компанией технологии, обеспечивающей длительный ресурс работы и эффективную корректировку диаметра, формы и качества светового пятна - они более округлые, а световые конусы более тонкие по сравнению с аналогичными приборами. В трубках YONGLI серии As применены оптические элементы высокой пропускной способности американской компании II-VI. Трубчатые электроды из нержавеющей стали с пружинным прижимом обеспечивают равномерное распределение электрического потенциала и потока генерируемого излучения. Катализатор, применяемый в приборах серии As, значительно повышает стабильность работы, надежность и долговечность, а цельнометаллическая головка обеспечивает хорошую теплоотдачу, предотвращая деформацию и разгерметизацию трубки.

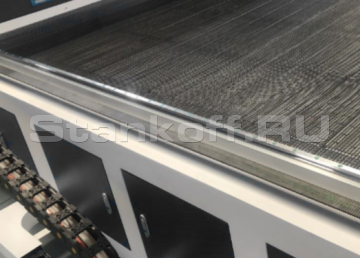

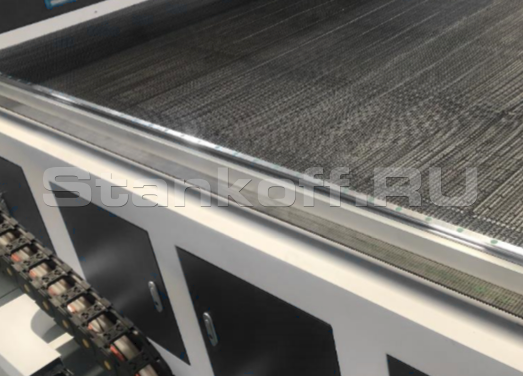

Конвейерный рабочий стол

Конвейерный рабочий стол лазерного станка для ткани представляет собой сетчатую ленту из нержавеющей проволоки, перемещающую на себе материал по принципу, похожему на гусеницы танка.

Автоподача рулонного материала

Система автоподачи рулонного материала превращает процесс раскроя ткани в непрерывный, что является альтернативой ручного раскроя, так как станок способен работать в несколько смен, скорость раскроя ткани лазером намного превосходит ручной раскрой, более того уменьшается брак, увеличивается точность и производительность.

Высокоточные линейные направляющие повышенной жесткости

Направляющие линейного перемещения созданы для перемещения узлов и деталей станков промышленных автоматизированных комплексов. Данные направляющие полностью соответствуют международным и европейским образцам, их производство приходит с постоянным контролем качества.

Ременная передача

Ременная передача – механизм, который преобразует вращательное движение вала в движение вдоль оси поступательного типа. Основным инструментом такой передачи является зубчатый ремень. Благодаря его наличию обеспечивается обработка заготовки по заданной оси, с целью получения более высокого показателя точности и производительности. Передача с ременным приводом является одной из самых распространенных.

Высокоточные трехфазные шаговые двигатели и драйверы

Преимущества этих двигателей: низкий уровень шума, плавная работа, высокий крутящий момент, высокое ускорение. Трехфазные драйвера высокой производительности способны работать с платами управления новейших образцов ведущих производителей мира. Значительно улучшают стабильность и снижают уровень шума. Существует автоматическая настройка параметров драйвера, автоматический подбор лучших рабочих параметров для увеличения производительности шаговых двигателей.

Панель управления RUIDA

Панель с ЖК Делает работу на станке простой и удобной. Управление осуществляется не посредственно на станке.

Лазерная голова с красным лучем-указателем

Указатель, представляет собой красный луч, который гарантирует позиционирование на всей рабочей площади. Лазер может применяться и как предварительный инструмент позиционирования преддверии запуска лазера.

Програмное обеспечение

RDWorks современное ПО для работы на лазерных станках, позволяет быстро и удобно настраивать режимы резки и гравировки, Возможно установка как отдельного, так и макросом для графических программ. Совместимость с графическими программами и поддержка форматов CDR, AI, BMP, PLT, DXF, DWG, (CorelDraw, Illusrator)

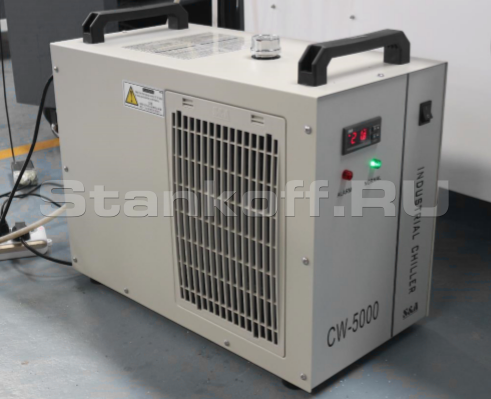

Водяной чиллер CW-5000

Реализовывает охлаждение жидкости, которая нагревается вследствие поглощения избытка тепла, который выделяется в ходе генерации лазерного излучения, данная процедура осуществляется принудительно. Применение чиллера позволяет осуществлять контроль за рабочей температурой охлаждающей жидкости, более конкретно позволяет сохранять заданное значение, сокращать объем воды, которая располагается в охладительной системе. Применение чиллера – наилучший способ обеспечения функционирования лазерного оборудования без перебоев.

Воздушный компрессор

При выдувании дыма с прохождения пути пучка лазера, происходит обеспечение точной линии реза, происходит нагнетание воздуха в зоне резания, способствующее эффективной резке материалов большой толщины.

Вытяжной вентилятор

Гарантирует безопасную и бесперебойную работу станка, устраняет пыль и газы, которые образовываются при обработке лазером. Оказывает положительное влияние на качество гравировки и резки.

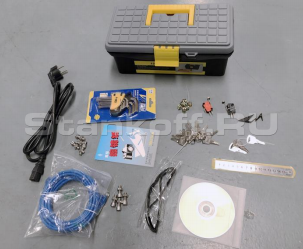

Набор инструмента

Кабель питания, кабель контроллера, программное обеспечение на CD, гаечные ключи, линейка, ключи для дверцы, болты, набор для очистки линз, очки и т. д.

Дополнительные опции

Воздушный компрессор с низким уровнем шума

Для резки обычных тканей применяется стандартный компрессор для лазерного станка. Более мощные, с рессиверами применяются только в случае лазерной резки фетра, стеклоткани, кожи, джинсовой ткани (деним), синтепона и прочих нестандартных тканевых материалов, как натуральных, так и химических.

Камера

Камера существенно ускоряет процесс резки за счет того, что она заранее сканирует полотно, на котором предварительно нанесены вышитые шевроны или другие вышитые изделия.
Сканирующая контур камера необходима при резке шевронов поскольку альтернативного решения не существует. Камера сканирует контур изделия, на которое уже нанесены шевроны, после чего на систему управления отправляется полученный рисунок для подтверждения контура. Сразу после того как оператор проверяет контур, камера начинает нарезку по назначенному контуру.

Таблица скорости реза материала

Мощность источника		60W	80W	100W	150W	180W	280W	300W
Материал	Толщина, мм	Скорость, мм/с
Акрил	2	—	—	—	60	60	—	100
	3	20	25	30	40	45	55	55
	5	10	12	15	21	25	30	30
	8	5	9	10	15	18	25	25
	10	4	6	7	11	16	20	20
	15	2	3	4	7	9	11	11
	20	1	1.5	2	2	3	7	7
	25	—	0.5	0.8	—	—	5	5
	30	—	—	0.3	—	—	3	3
Фанера	15	—	—	6	8	11	11	11
	18	—	—	4	5	8	8	8
	20	—	—	2.5	3.5	6	6	6
МДФ	3	15	20	23	30	33	40	40
	5	10	13	15	21	25	30	30
	10	3	5	7	12	14	18	18
	15	—	—	2.5	7	9	12	12
	18	—	—	—	4	5	8	8
Кожа	1 слой	20	25	30	45	50	60	60
Дерево	3	15	20	25	35	40	50	50
	5	10	15	20	30	35	45	45
	10	6	10	12	20	25	35	35
	15	8	15	18	25	25	25	25
Ткань	1 слой	60	100	200	400	500	600	600
ПВХ	2	50	60	70	90	100	120	120
	3	40	50	60	80	90	110	110
	4	35	45	55	75	85	100	100
Двухцветный лист	2	25	35	40	55	65	80	80
Бумага	1 лист	120	150	250	450	550	650	650
Резина	4 (1 мм)	25	30	35	45	50	60	60
Резина	6 (2 мм)	15	18	20	30	35	45	45

Кроме продажи надежного станка с ЧПУ мы поможем вам в:

Оперативной доставке
Шеф-монтаже данного оборудования
Обучении вашего персонала
Гарантийном и постгарантийном обслуживании

Характеристики

Лазерный источник
Регулировка мощности лазера	Программная
Максимальная мощность лазерной трубки	130
Номинальная мощность лазерной трубки, Вт	100
Ресурс лазерной трубки, моточас	10000
Модель лазерной трубки	A4s
Производитель CO₂ трубки	Yongli
Тип лазера	CO₂
Общие характеристики
Размеры рабочего поля, мм	2500 × 1800
Рабочий стол	Конвейерный
Тип подачи материала	автоматическая
Красная точка	Есть
Максимальная скорость резки, мм/сек	300
Минимальный символ, мм	1 х 1
Максимальное разрешение, DPI	2500
Тип контроллера	Ruida RDC6445G
Поддерживаемые форматы	AI; BMP; DST; DWG; DXF; PLT
Поддерживаемые программы	AutoCad; CorelDraw; Photoshop
Охлаждение	Водяное охлаждение
Электропитание
Макс. потребляемая мощность, кВт	4
Контроль мощности лазера, %	1 - 100
Габаритные размеры
Габаритные размеры станка, мм	5400 × 2440 × 1050
Вес нетто, кг	1200
