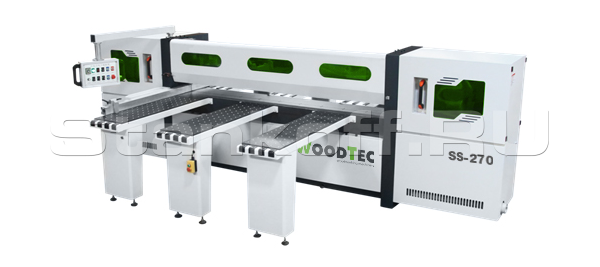

Панельная пила WoodTec SS 270

Name: Панельная пила WoodTec SS 270
Brand: WoodTec
Rating: 5 (1 reviews)

Сравнить Вопросы

WoodTec (Китай)

Краткие характеристики

Артикул WoodTec SS 270

Модель	SS 270
Длина пропила, мм	2700
Ширина пропила, мм	2850
Высота пропила, мм	100
Скорость основной пилы, об/мин	4100
Мощность двигателя основной пилы, кВт	11
Диаметр основной пилы, мм	350
Посадочный диаметр основной пилы, мм	80
Мощность двигателя подачи, кВт	1,5
Мощность двигателя подрезной пилы, мм	2,2
Диаметр подрезной пилы, мм	180
Посадочный диаметр подрезной пилы, мм	55
Скорость подрезной пилы, об/мин	6100
Давление в пневмосистеме, МПа	0,6 - 0,8
Габаритные размеры, мм	5300x3500x1800
Вес, кг	2900

Все характеристики

Конструктив

Панельная пила WoodTec SS 270 предназначена для пакетного высококачественного раскроя плитных материалов (ДСП, МДФ, ЛДСП, ДВП и т. п.) Станок применяется в тяжелых условиях работы в средне- и крупносерийных производствах. Отличается высокой точностью и производительностью.

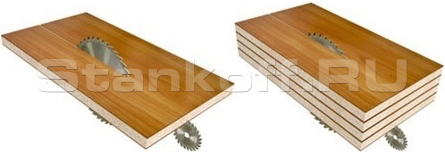

Схема обработки

Конструктивные особенности

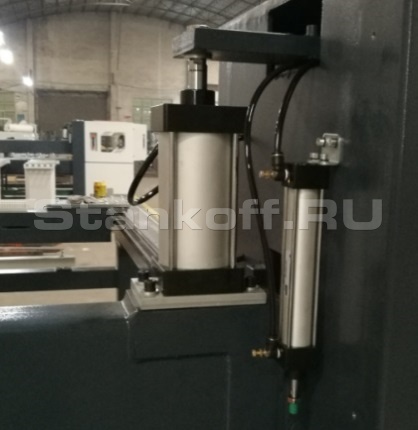

Прижимная балка с двумя пневмоцилиндрами

Прижим плитного материала осуществляется прижимной балкой оснащенной двумя пневмоцилиндрами, что обеспечивает жесткий и равномерный прижим во время раскроя.
Обеспечивается качественный прижим, что препятствует перемещению панелей при многослойной укладке.

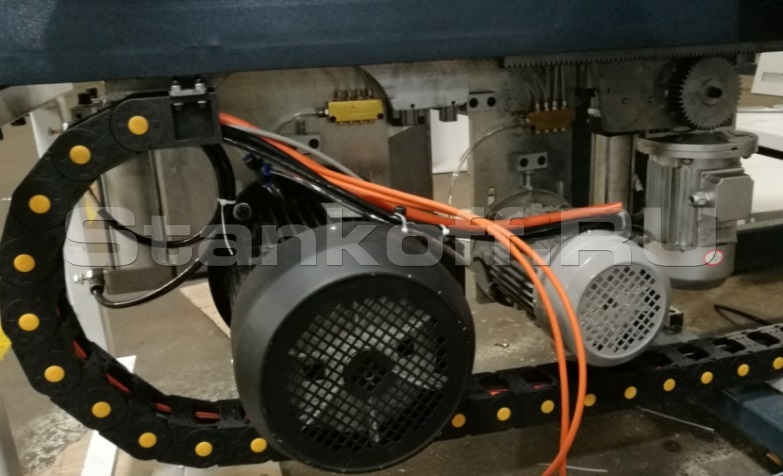

Два независимых двигателя

Привод основной и подрезной пил осуществляется от двух независимых двигателей мощностью 11 кВт и 2,2 кВт. Обеспечивают высокую производительность.

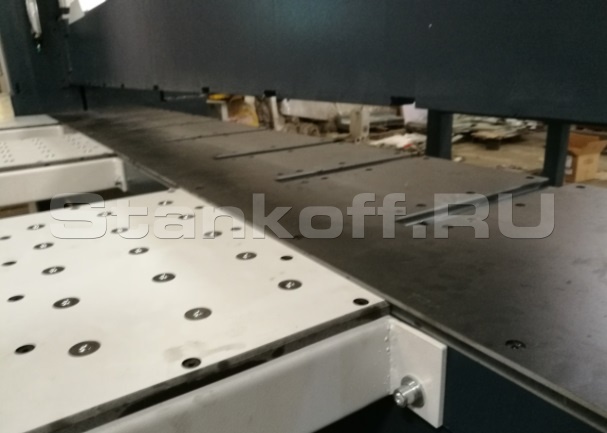

Загрузочный портал

Загрузочный портал сконструирован и оснащен системой воздушного поддува, благодаря которой создается воздушная подушка между поверхностью стола и нижней пластью пакета заготовок. Легко перемещать пакет материала любой массы. Нагнетание воздуха осуществляется специальным вентилятором, входящим в базовую комплектацию.

Станина

Станина изготовлена из крупного профиля квадратного сечения и толстого листового материала с дополнительными ребрами жесткости и последующей термообработкой.

Ограничители пилы

Ограничителями пилы используются магнитные датчики тайваньского производства.
Это исключает явление запыления и заклинивания, характерного для ходового переключателя стержневого типа.

Рабочее давление воздуха в пневматической системе

Должно поддерживаться на уровне 0,6 - 0,8 кгс/см2.
Обеспечивает точности пиления.

Ручное устройство аварийной остановки

Зона подачи оснащена ручным устройством аварийной остановки. Увеличивает безопасность персонала.

Фотоэлектрический датчик

Зона выгрузки оборудована тайваньским фотоэлектрическим датчиком SE-109 для обеспечения безопасности персонала. Увеличивает безопасность персонала.

Направляющие из закаленной стали

Круглые большого диаметра направляющие, выполнены из закаленной стали.
Высокая износостойкость, не подвержены деформации.

Система шестерня-рейка

Привод пильного узла осуществляется при помощи системы шестерня-рейка.
Привод стабильнее и точнее.

Система пылеудаления

Уменьшает количество летающей пыли и очищает рабочую зону. Обеспечивает чистоту помещения и уменьшает вред персоналу.

Панель управления с экраном Touch Screen

Можно повернуть на 180 гр. Удобство и простота в использовании.

Характеристики

Модель	SS 270
Длина пропила, мм	2700
Ширина пропила, мм	2850
Высота пропила, мм	100
Скорость основной пилы, об/мин	4100
Мощность двигателя основной пилы, кВт	11
Диаметр основной пилы, мм	350
Посадочный диаметр основной пилы, мм	80
Мощность двигателя подачи, кВт	1,5
Мощность двигателя подрезной пилы, мм	2,2
Диаметр подрезной пилы, мм	180
Посадочный диаметр подрезной пилы, мм	55
Скорость подрезной пилы, об/мин	6100
Давление в пневмосистеме, МПа	0,6 - 0,8
Габаритные размеры, мм	5300x3500x1800
Вес, кг	2900
