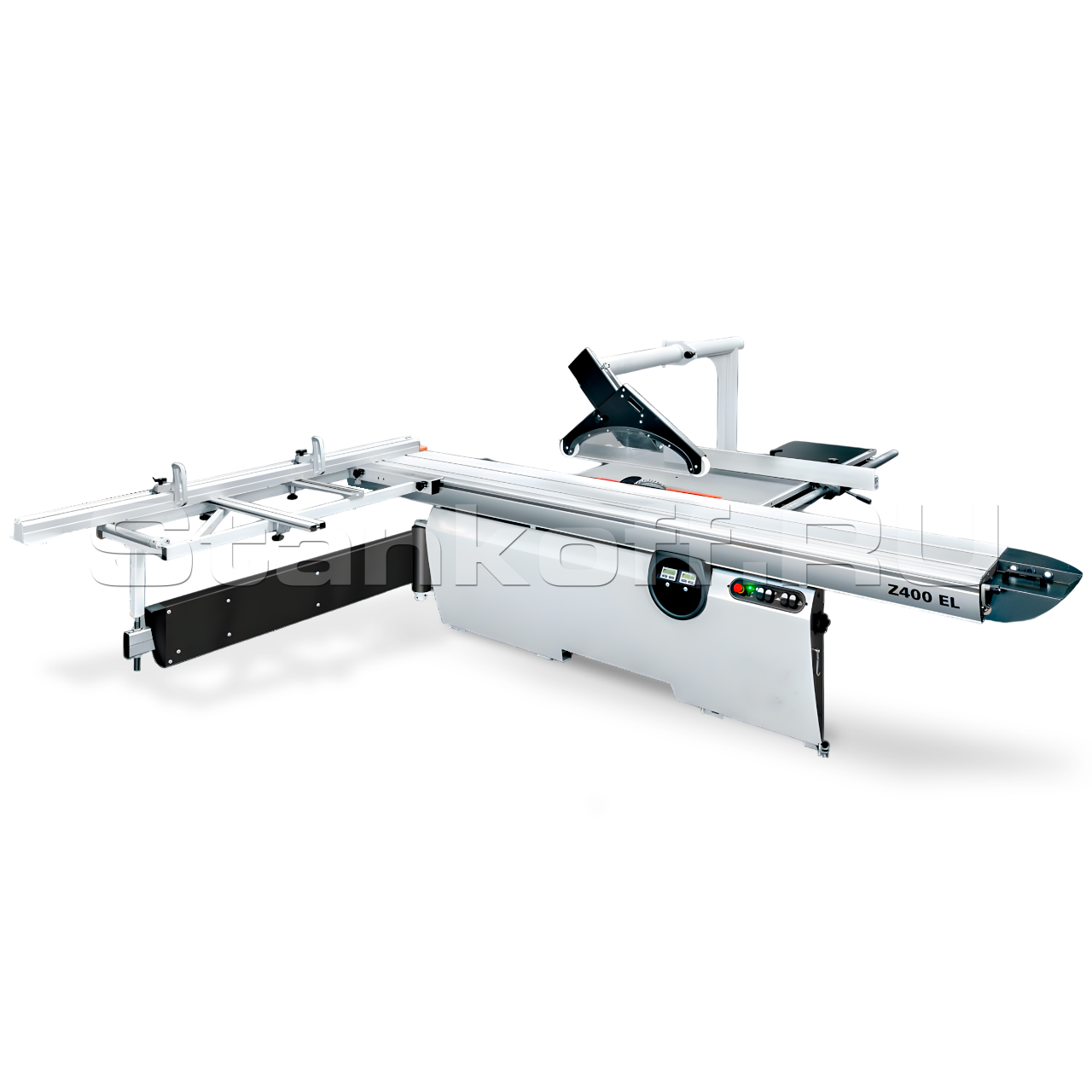

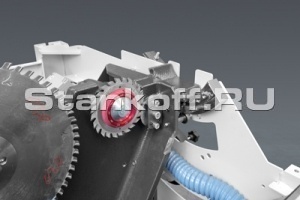

Z 400 EL – станок тяжелого класса нового поколения предназначенный для высококачественного раскроя ламинированных ДСП, МДФ, ДВП, фанеры и других материалов, продольного, поперечного и под углом. Станок оснащен электроприводом подъема и опускания пилы, наклон пилы также осуществляется с помощью электропривода. Подрезной узел имеет отдельный электродвигатель, что обеспечивает идеальное пиление без сколов. Пильный узел наклоняется на угол от 90 до 45 градусов. Массивная станина, повышенная жесткость основных узлов и системы базирования заготовок, жесткие направляющие и упоры, точность регулировок и мощность привода основной пилы 7 кВт обеспечивают надежность данного оборудования при многосменной работе в условиях промышленного производства. Внешняя механическая регулировка подрезного узла с дополнительной фиксацией настроек обеспечивает простую, точную и надежную регулировку подрезной пилы относительно основного пильного диска. Скорость вращения основной пилы меняется перекидыванием ремня на шкивах. Базовая комплектация включает в себя дополнительное оборудование, которое позволяет более полноценно эксплуатировать станок.

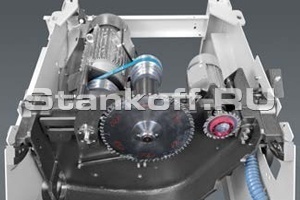

Станок Z 400 EL имеет принципиально новую систему наклона пильного узла, поворот осуществляется по фрезерованным направляющим, эта система не требует обслуживания и гарантирует постоянную точность и плавное движение. Подрезной узел получил дополнительную настройку и теперь его можно более точно выставить в одной плоскости с основной пилой.
Форматно-раскроечные станки фирмы Z400 EL имеют шариковую каретку шириной 420 мм с запатентованной конструкцией крепления круглых направляющих, что обеспечивает простое обслуживание каретки, в отличие от конструкций других шариковых кареток.Круглые направляющие позволяют максимально просто обслуживать каретку, без каких либо затрат. Массивная сварная станина имеет дополнительные усилители, повышающие жесткость всего станка в целом. Механическая часть представляет собой продуманную и отработанную за многие годы конструкцию, благодаря чему станок очень прост в обслуживании и эксплуатации.
Электродвигатель мощностью 9,2 кВт
Дополнительная кнопка старт/стоп, встроенная в скользящий стол (каретку)
Светодиодная полоса, индикация работы подрезной пилы
Подготовка станка к установке фрез для пазов

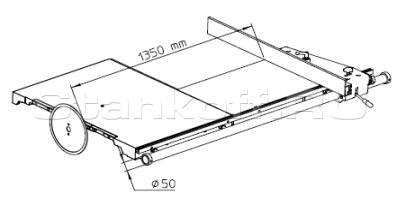

Ширина пиления по правой параллельной линейке

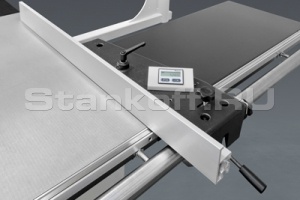

Цифровой индикатор размеров на правой параллельной линейке

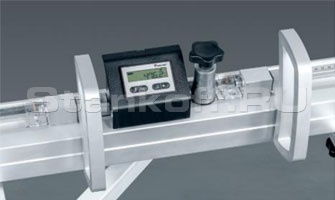

Цифровой индикатор размеров на левой поперечной линейке (на одном упоре)

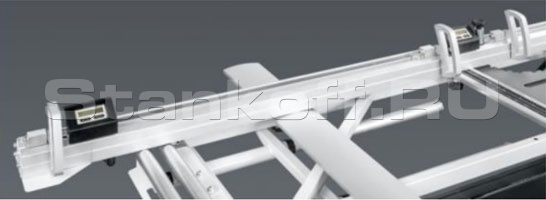

Два цифровых индикатора размеров на левой поперечной линейке

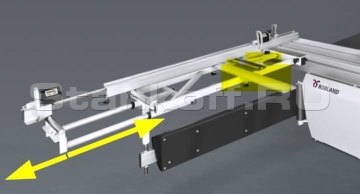

Выдвижной фронтальный поперечный стол и дополнительная планка на столе

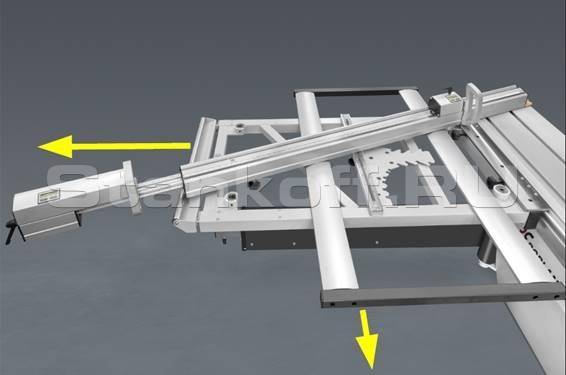

Большой фронтальный поперечный стол 1505х760 мм, с выдвижной рамой, как по длине, так и по ширине и индексной системой выставления углов

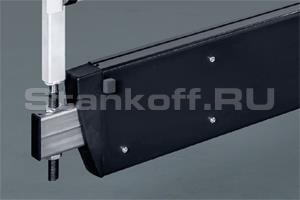

Удлинённая телескопическая трубка

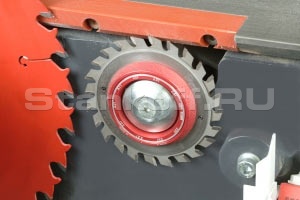

Система быстрого позиционирования подрезной пилы «LEADER»

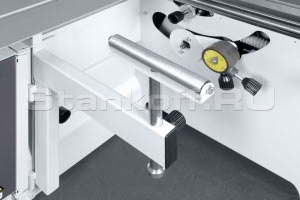

Поддерживающий ролик для больших деталей
Дополнительный поддерживающий стол на каретке и упорной линейкой со шкалой

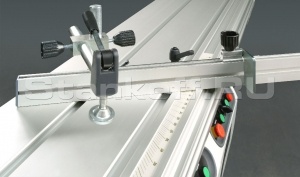

Эксцентриковый прижим

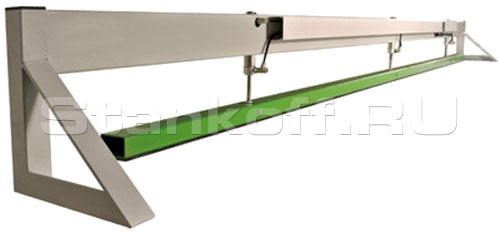

Пневматическая прижимная балка (одна секция прижима) для каретки 3200 мм

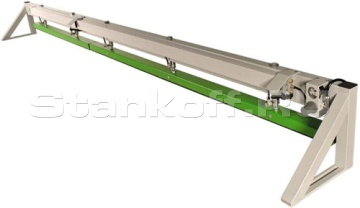

Пневматическая прижимная балка (две секции прижима) для каретки 3200 мм
Эксцентриковый прижим

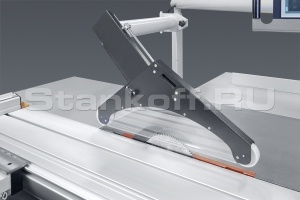

Верхнее ограждение пилы на штанге
DC 1300 стружкоотсос

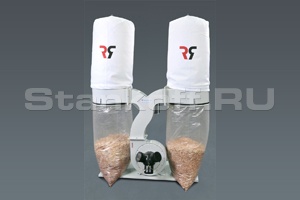

DC 2300 стружкоотсос

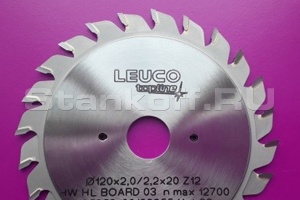

Пилы дисковые LEUCO (Германия)
| Тип каретки | Шариковая |
| Размеры каретки, мм | 3200 × 420 |
| Максимальная длина реза, мм | 3500 |
| Максимальная глубина пропила, мм | 125 |
| Максимальная глубина пропила при наклоне 45°, мм | 90 |
| Глубина резания подрезной пилы, мм | 0-3,5 |
| Максимальная длина заготовки, мм | 3200 |
| Наклон пильного узла | 45°-90° |
| Размеры рабочего стола, мм | 985 × 710 |
| Правый дополнительный стол (ДxШ), мм | 650x710 |
| Передний дополнительный стол (ДxШ), мм | 1420x540 |
| Ширина пиления по правой параллельной линейке, мм | 1350 |
| Ширина пиления по поперечной упорной линейке, мм | 2295 (3000 – с телескопическим удлинением) |
| Диаметр основной пилы, мм | 400x30 (350 – с подрезной пилой) |
| Посадочный диаметр основной пилы, мм | 30 |
| Диаметр подрезной пилы, мм | 120x20 |
| Скорость вращения основной пилы, об/мин | 3000; 4000; 5000 |
| Скорость вращения подрезной пилы, об/мин | 8200 |
| Диаметр патрубков аспирации (нижний), мм | 120 |
| Диаметр патрубков аспирации (верхний), мм | 60 |
| Количество патрубков аспирации, шт | 2 |
| Мощность электродвигателя основной пилы, кВт | 7 |
| Мощность электродвигателя подрезной пилы, кВт | 1,3 |
| Общая установленная мощность, кВт | 8,3 |
| Габаритные размеры станка, мм | 7213 × 3934 × 900 |
| Габариты станка в упаковке, мм | 2300 × 1300 × 1000 |
| Габариты подвижной каретки в упаковке, мм | 3300 × 470 × 270 |
| Вес нетто, кг | 850-1080 |
