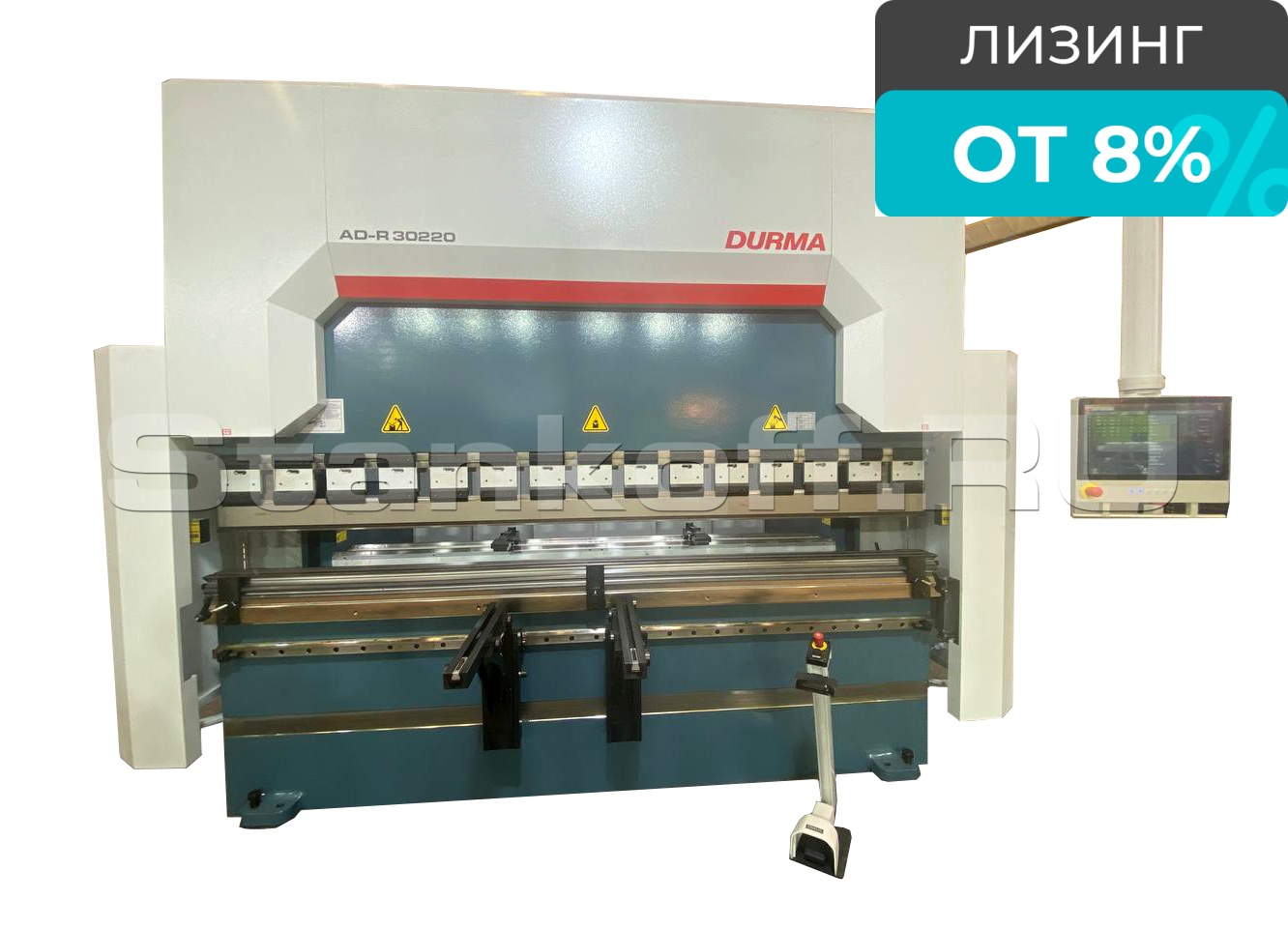

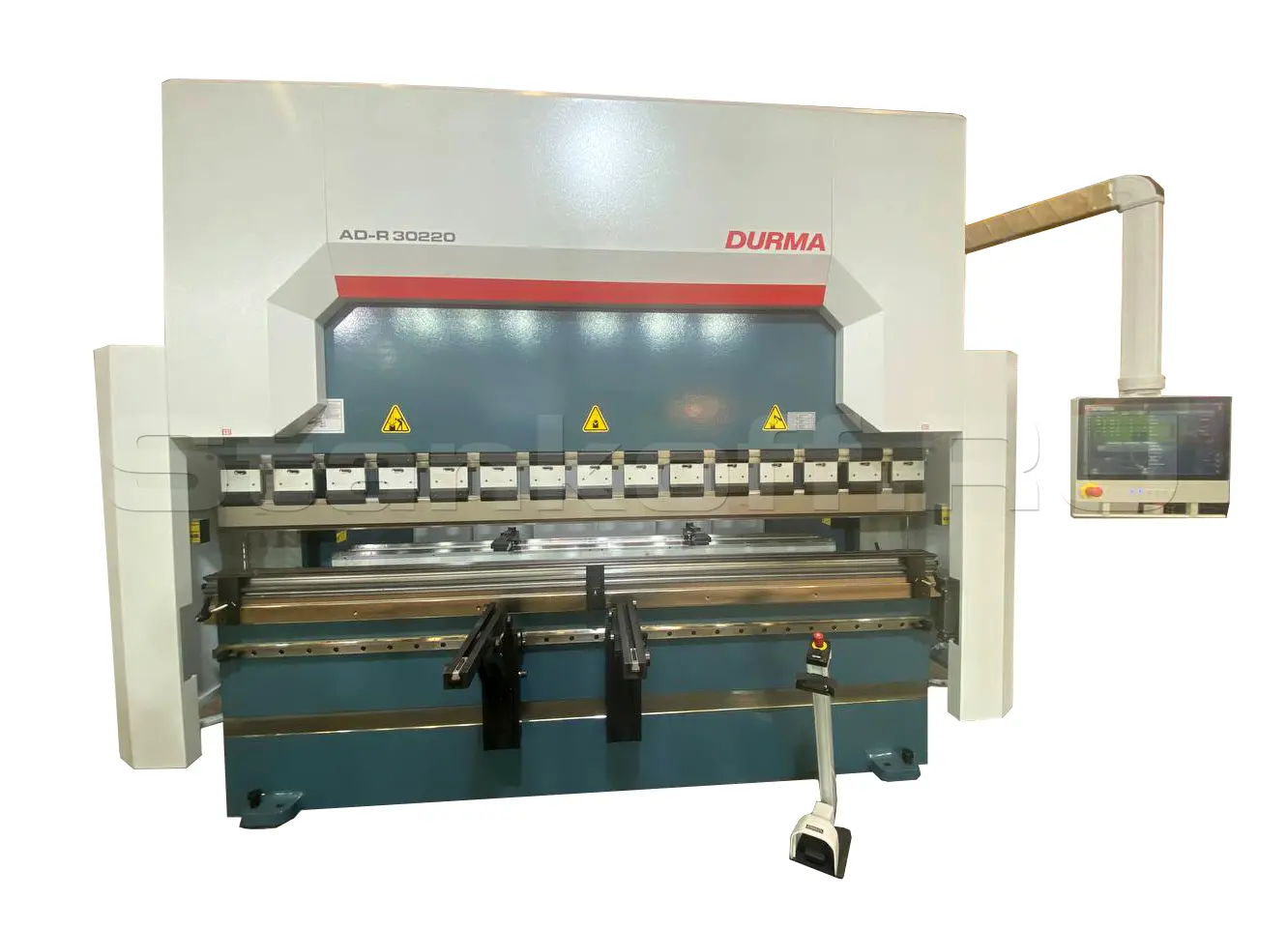

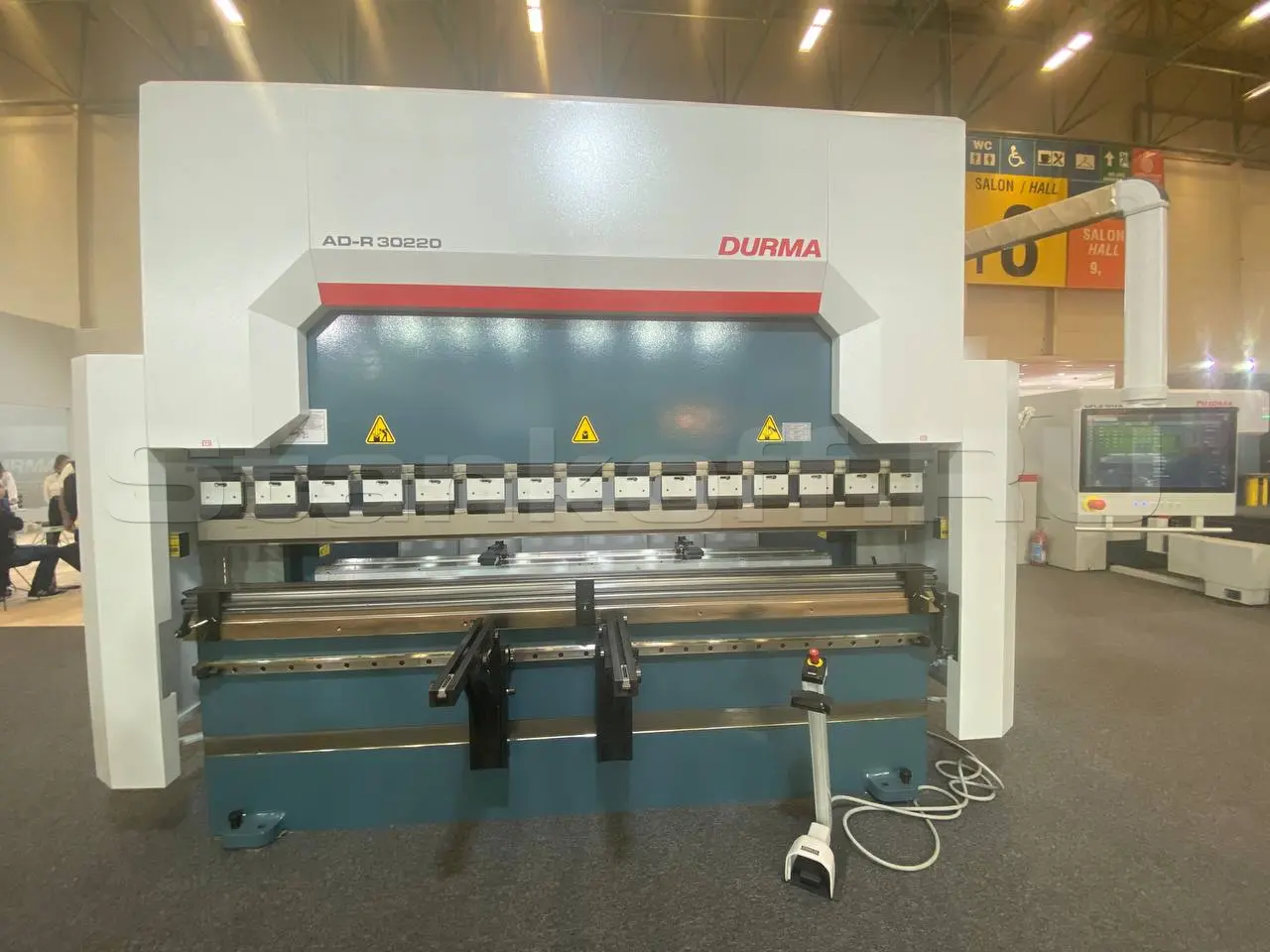

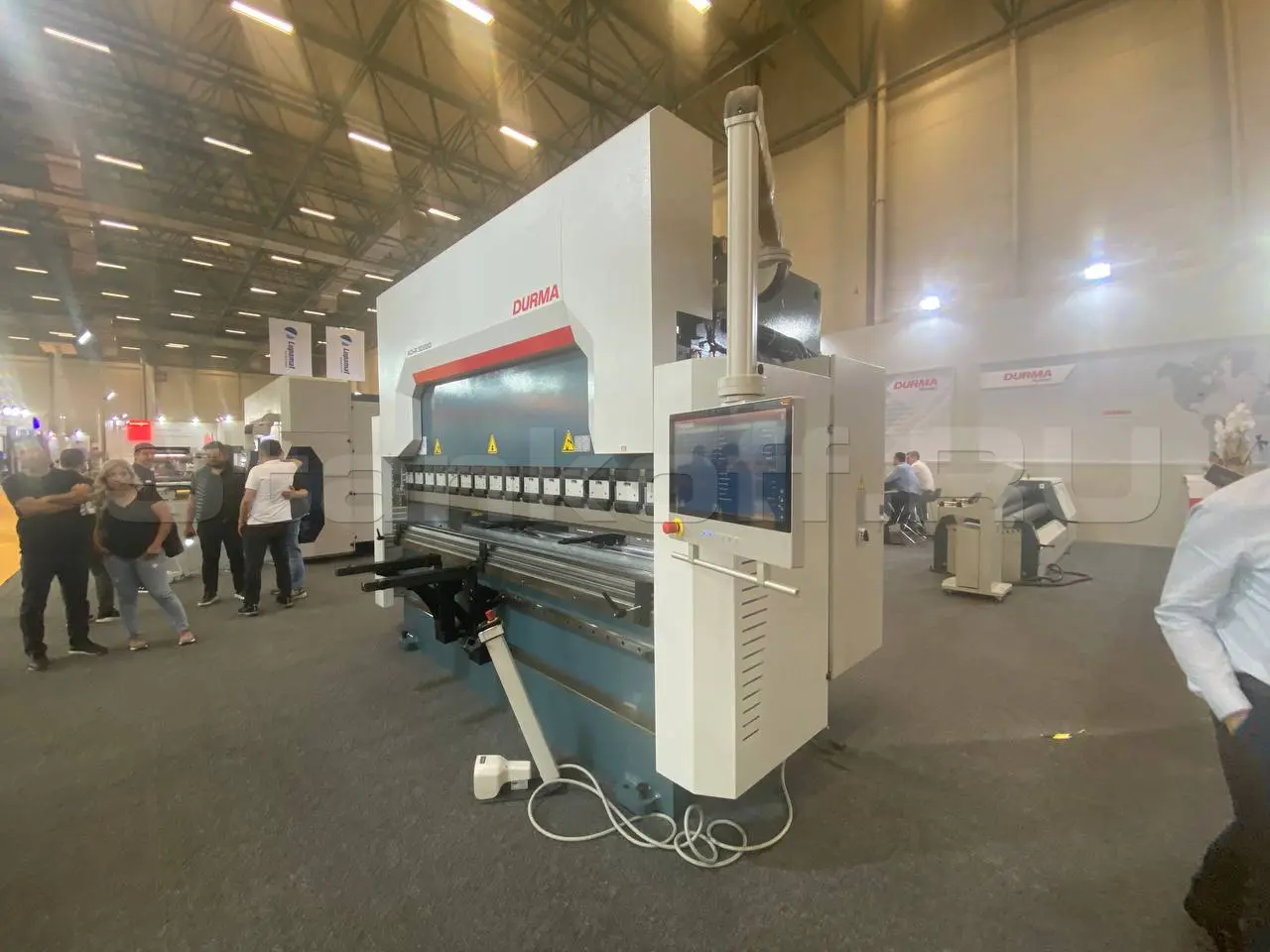

Пресс листогибочный гидравлический AD-R-30220 4 axis

Name: Пресс листогибочный гидравлический AD-R-30220 4 axis
Brand: Durma
Availability: PreOrder
Rating: 5 (1 reviews)

/ 9

Сравнить Вопросы

Durma (Турция)

Краткие характеристики

Артикул: AD-R-30220 4 axis
Усилие, тонн: 220
Длина гиба, мм: 3050
Расстояние между колоннами, мм: 2600
Глубина зева, мм: 410
Макс. раскрытие, мм: 530

Все характеристики

Модели серии

Все товары

AD-R-25100 4 axis

AD-R-30100 4 axis

AD-R-30135 4 axis

AD-R-30175 4 axis

Уточнить наличие

Куда отправить цену?

E-mail *

Телефон *

Выберите, что вас интересует:

Цена и наличие этой модели Аналоги под мой бюджет Поможет ли эта модель решить мою задачу

* Я согласен на обработку персональных данных

Доставка по всей России

Доставка

Отправляем транспортными компаниями по всей России; каретка и станина едут в двух отдельных ящиках. Стоимость — по тарифам ТК, оплата при получении груза, для оформления нужны паспортные данные получателя.

Работаем с ПЭК, «Деловые Линии», КИТ, «Байкал Сервис», «Энергия» и др. Возможен самовывоз со склада.

Гарантия от производителя

Безнал, лизинг, рассрочка

Оплата

Юрлицам — по счёту менеджера, отгрузка после оплаты. Физлицам — наличные в офисе, карты Visa/MasterCard/МИР.

Безналичный перевод по счёту
Лизинг (взнос от 0%, срок 12–60 мес.)
Рассрочка / Сбербанк Онлайн
Банковские карты Visa, MasterCard, МИР

Нужна консультация?

Данил Киряшин

+7 (800) 5555-770

Заказать обратный звонок

Конструктив

Пресс листогибочный гидравлический AD-R-30220 Durma - агрегат рассчитан на широкий круг заказчиков, которые хотели бы минимизировать количество управляющих функций. В этом прессе обработка листа ведётся по программе, которая формируется непосредственно оператором, осуществляющим последующий контроль за её отработкой. Основные программируемые операции – скорость подхода, скорость возвращения и рабочий ход. Так, качество готового изделия существенно повышается за счёт устранения деформаций в зоне сгиба, если задать режим перемещения ползуна вверх на малой скорости с последующей остановкой и переходом в состояние ожидания. При работе с нержавеющей сталью и некоторыми другими необычными материалами полезно программировать выдержку снизу или задержку. Для этих целей в стандартный комплект прессов AD-R включается контроллер CNC Easy.

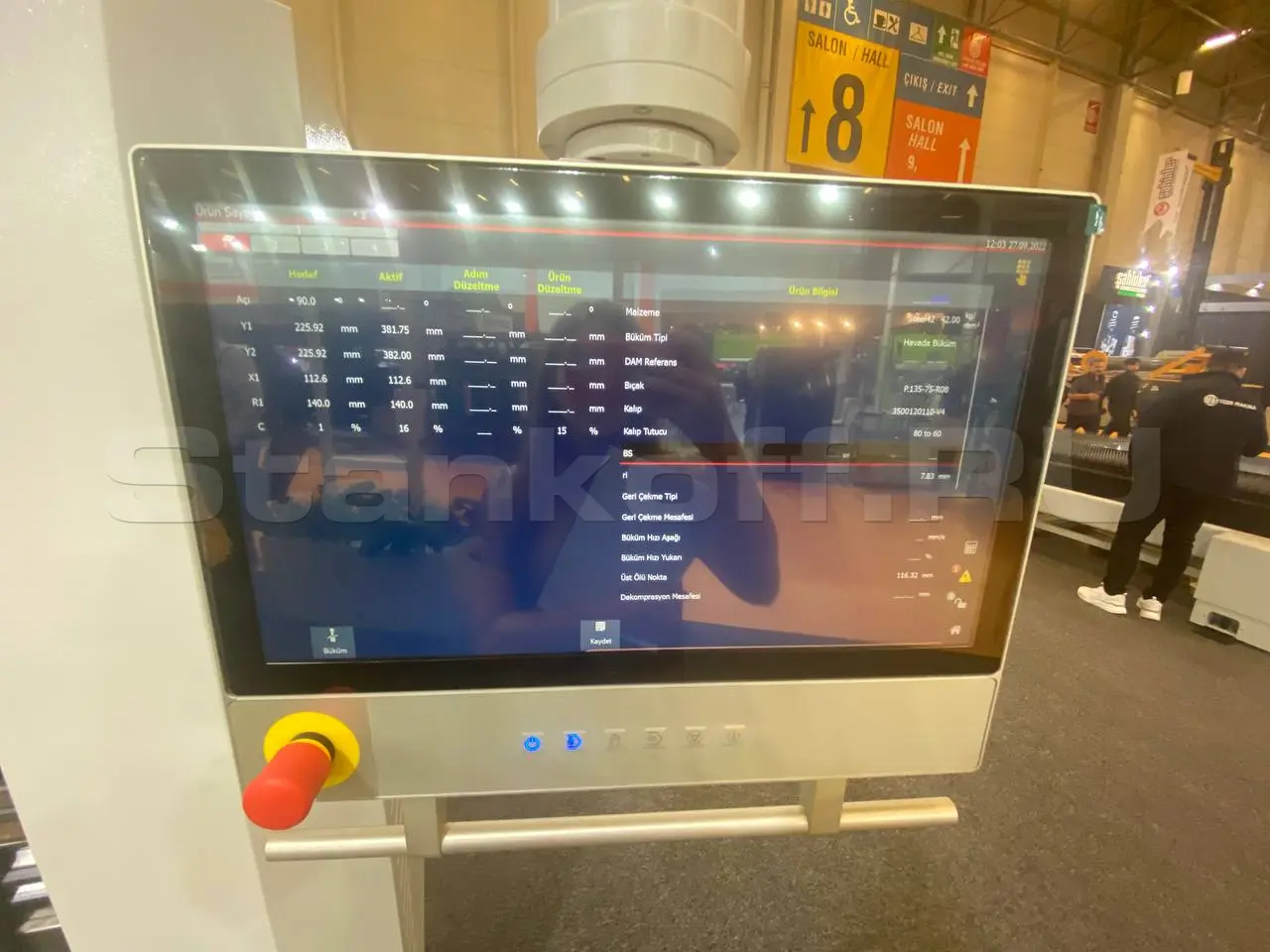

У станка под управлением CNC находятся три оси: X - позиционирование заднего упора, Y1 и Y2 – перемещение ползуна. Процесс программирования контроллера максимально упрощён и ведётся с пульта управления, за счёт чего значительно сокращается время на изготовление детали. Получив исходную информацию о размерах изделия и последовательности технологических операций, CNC самостоятельно вычисляет угол изгиба, исходные и конечные положения ползуна и заднего упора, а также их перемещение по осям.

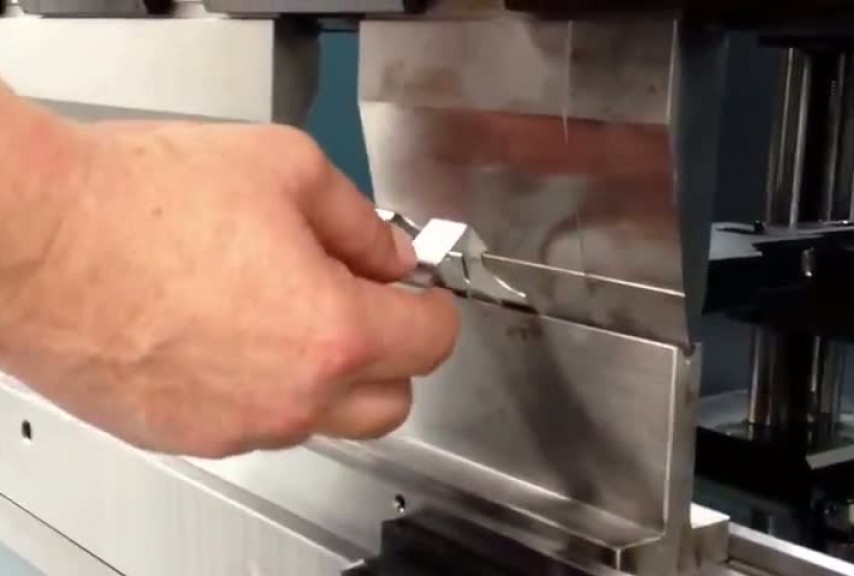

Крепеж инструмента

Основные компоненты стандартной комплектации

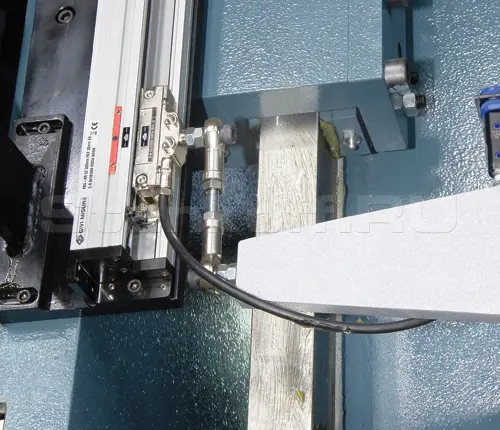

Направляющие верхней балки

Двойные направляющие увеличивают точность перемещения верхней балки.

Увеличенные ход, просвет и глубина подачи

Рабочее пространство на станке серии AD-R увеличено, что значительно облегчило работу и сократило время производственного цикла.

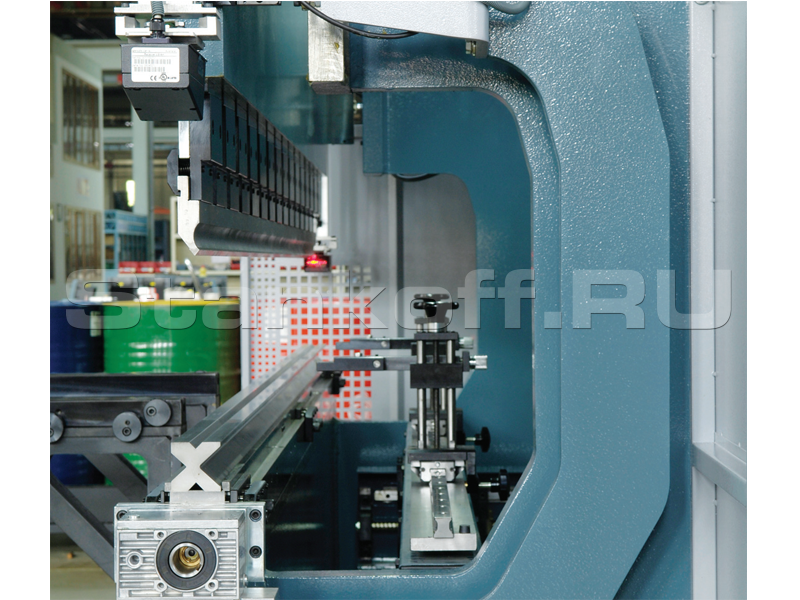

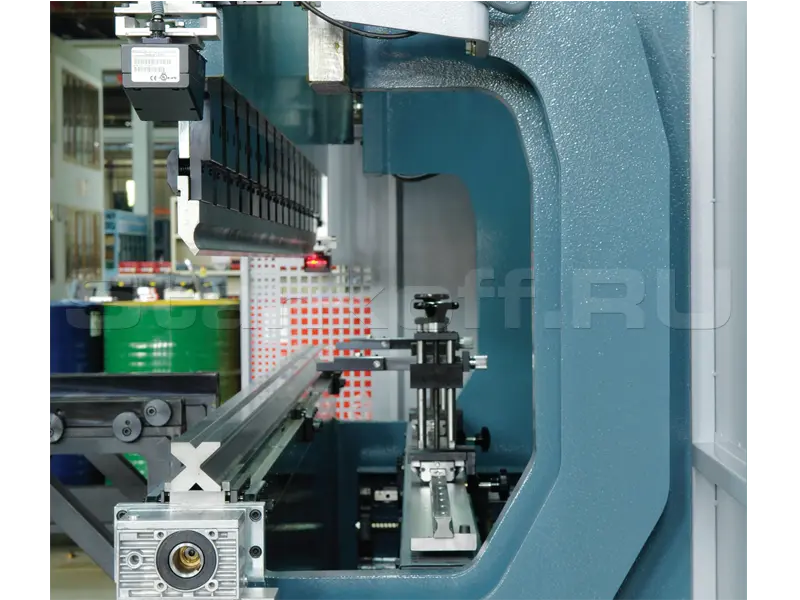

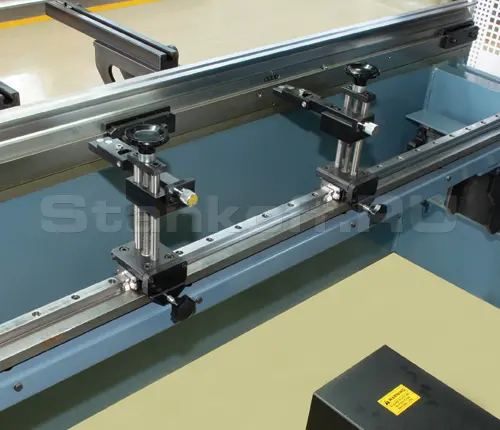

Ход моторизированной оси X осей контролируется ЧПУ

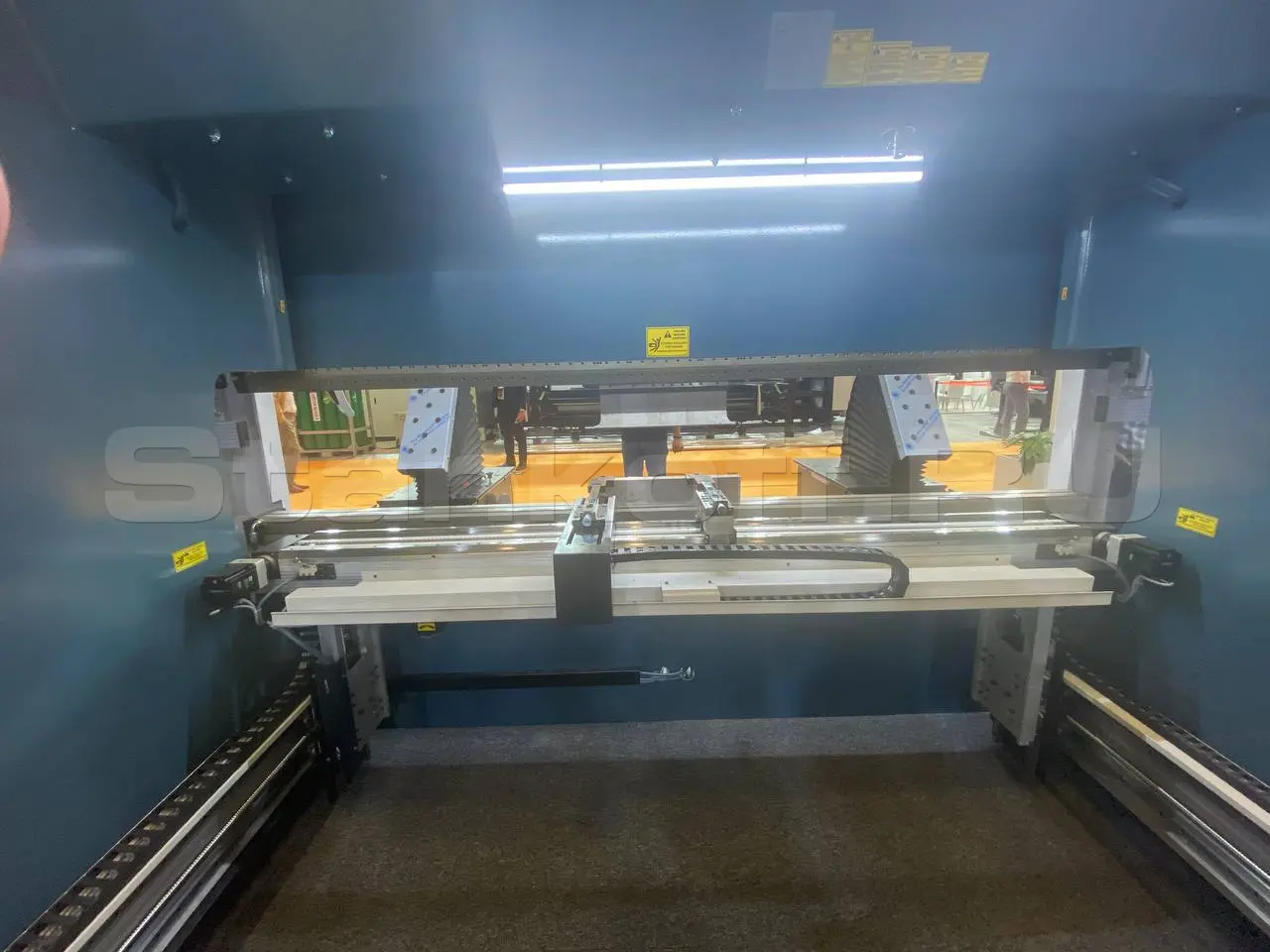

Высота заднего упора (ось R) выставляется вручную.
Глубина позиционирования пальцевых блоков вычисляется ЧПУ. Откат заднего упора – стандартная функция, обеспечивающая точность позиционирования. Пальцевые блоки перемещаются по линейным направляющим на подшипниках.

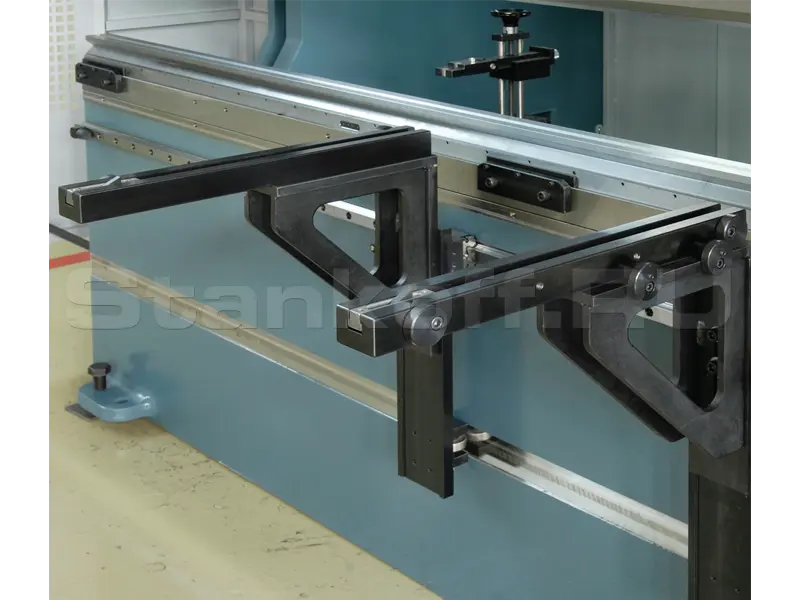

Передняя поддержка

Передняя поддержка быстро устанавливается на линейные направляющие и шаровые опоры, которые позволяют легко перемещать заготовку в горизонтальной плоскости.

Характеристики

Усилие, тонн	220
Длина гиба, мм	3050
Расстояние между колоннами, мм	2600
Глубина зева, мм	410
Макс. раскрытие, мм	530
Макс. ход по оси X, мм	650
Точность позиционирования заднего упора, мм	±0,1
Скорость подвода, мм/с	120
Макс. скорость перемещений по оси X, мм/с	250
Передние поддержка листа, шт	2
Задний упор, шт	2
Объем масла, л	250
Ход траверсы, мм	265
Рабочая скорость, мм/с	10
Скорость возврата, мм/с	100
Макс. мощность двигателя, кВт (л.с.)	22

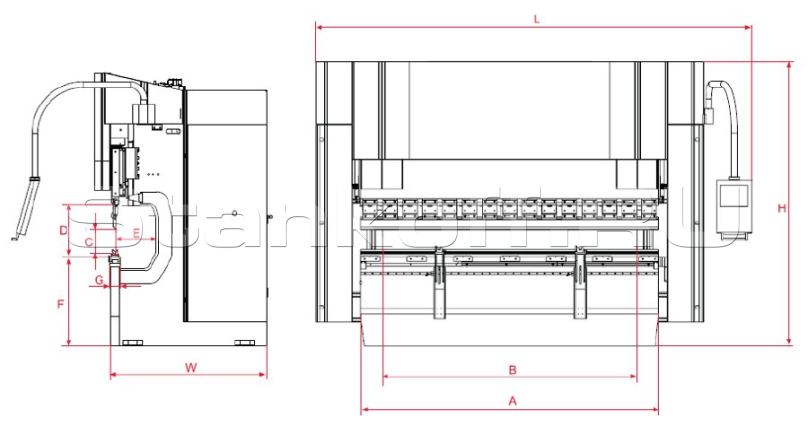

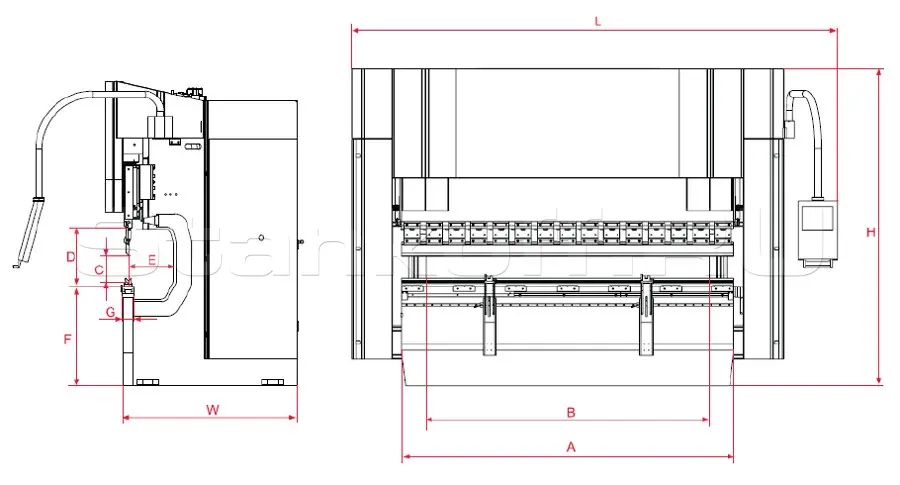

Габаритные параметры
Габаритные размеры станка, мм	4250 × 1770 × 2750
Вес, кг	12250

Калькулятор усилия гибки

Расчёт для станка AD-R-30220 4 axis: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.

Из характеристик станка

Усилие станка, т

Макс. длина гиба, мм

Расстояние между стойками (колоннами) — 2600 мм. На длину гиба не влияет, но ограничивает заготовку с уже согнутыми полками (короб, замкнутый профиль).

σ — Предел прочности, кг/мм²

α — Угол сгиба, °

S — Толщина металла, мм
