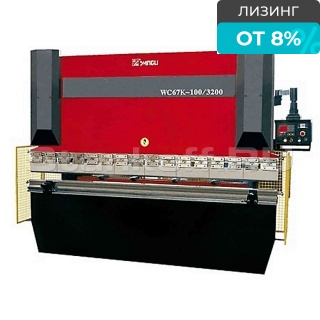

Листогиб гидравлический оснащенный ЧПУ серии FOG-К предназначен для выполнения операций гибки металлических листов вертикально опускающейся траверсой с гидравлическим приводом. Автоматическое позиционирование по двум осям устанавливается с помощью контроллера CNC и обеспечивает высокую производительность. Традиционно применяемая для этого вида оборудования сварная рама, прошедшая термическую обработку, механическая синхронизация работы гидроцилиндров и моторизованная система перемещения задних упоров, оснащенная винтовыми шариковыми парами, позволяют добиться высокого качества угла гибки. Закаленные и хорошо отшлифованные инструменты стандартного типа, либо выполненные по специальному заказу, дают широкий диапазон видов получаемых изделий. Станок подходит для обрабатывающих цехов, цехов технического обслуживания и для использования в производственных линиях. Станок оборудован системой ЧПУ ESTUN E20.
| Усилие, тонн | 101.97 |
| Длина стола, мм | 2500 |
| Макс. мощность двигателя, кВт (л.с.) | 7,5 |
Расчёт для станка FOG-K-100/2500: паспортные значения подставлены из характеристик и не редактируются, параметры детали задайте сами.
Гиб намного короче стола: расчётного усилия хватает, но полное усилие на коротком участке давать нельзя — это локальная перегрузка траверсы. Уточните у менеджера допустимую нагрузку на погонный метр.
| Материал | гиб 2500 мм | гиб 1250 мм |
|---|---|---|
| Сталь | до 5 мм | до 10 мм |
| Нерж. сталь | до 2.5 мм | до 5 мм |
| Алюминий | до 10 мм | до 20 мм |
Предел по усилию при рекомендуемом раскрытии матрицы и угле 90°. Фактическая толщина зависит ещё и от установленной оснастки.
Нужен полный расчёт с подбором оснастки — откройте калькулятор усилия гибки.
