Вопрос к эксперту по штамповке: Что делать с не штампуемым изделием?

Вопрос: Мы получили запрос от одного из наших крупнейших клиентов на поставку крупносерийных деталей из тонкой нержавеющей стали, но размеры деталей слишком малы для штамповки, чтобы нам было удобно. Мы боимся хрупких пуансонов и крошечных полостей штампа, которые потребуются в наших инструментах, а также поломок, дорогостоящего обслуживания и длительных простоев, которые обязательно произойдут. Есть ли у вас какой-нибудь совет для нас, прежде чем мы откажемся от этой "невыполнимой" сделки?

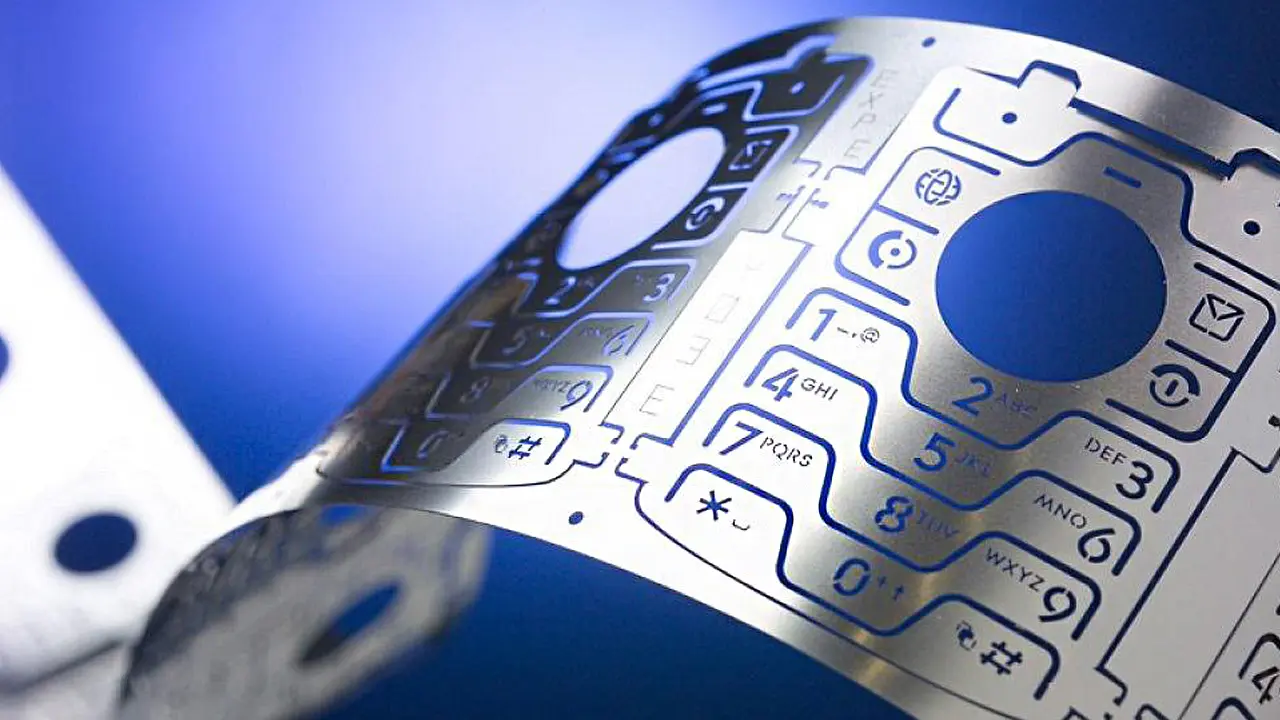

Ответ: Столкнувшись с тем, что кажется кошмаром при проектировании деталей, вы можете рассмотреть возможность фотохимического травления, также известного как фотохимическая обработка. Фотохимическое травление панелей - это недорогой способ изготовления среднего количества деталей для оценки перед созданием производственного инструмента.

Прелесть этого процесса заключается в том, что работать с тонкими деталями очень просто, и можно легко изготавливать как маленькие, так и большие сложные детали. Стоимость оснастки составляет лишь малую часть от стоимости инструмента, а изменения в конструкцию можно вносить быстро. Поскольку оснастка основана на оптике, сложность детали не приводит к увеличению стоимости инструмента, как это происходит при обычной штамповке.

Кроме того, процесс происходит без образования грата и напряжений, поэтому не возникает дополнительных искажений изделия. Множество крошечных отверстий и элементов могут быть созданы одновременно, а не пробиты постепенно по несколько штук за раз. Закаленный материал можно подвергать травлению, что является сложной задачей для инструмента.

Потенциальные размеры элементов и допуски в значительной степени зависят от толщины исходного материала. Для удобства при предварительном проектировании можно использовать соотношения. Диаметр отверстий может быть в 1,2 раза больше толщины или больше. Расстояние между элементами может быть в 1,0 раза больше толщины или больше. Допуск на некоторые элементы может составлять ± 5 мкм, в зависимости от размера элемента и толщины материала. Травление элемента только с одной стороны может привести к появлению острого, как бритва, края, каналов, соединения с половинным травлением для ручного удаления детали или текста для идентификации детали.

Химически протравленный металл обрабатывается методами, подобными тем, которые используются при производстве печатных плат. Обе поверхности металла покрываются фоторезистом и помещаются между двумя кусками пленки с рисунком или стекла (в зависимости от требуемой точности). Металл подвергается воздействию ультрафиолетового света, и когда материал проявляется, неэкспонированный фоторезист удаляется, образуя оголенные участки металла, которые удаляются травлением. После травления остатки резиста удаляются, а готовая деталь очищается и сушится.

Фотохимическое травление может быть использовано для решения обычных задач, которые невозможно решить с помощью других методов изготовления:

  • Фильтры и сита необычной формы с чрезвычайно большой открытой площадью точных, мелких отверстий;
  • Плоские пружины из твердого, тонкого материала сложной формы;
  • Ламинированные пластины для распылительных форсунок, а также теплообменники или пластины топливных элементов с использованием полутравленых каналов.

Эта технология изготовления не ограничивается областью применения. Производители в автомобильной, медицинской, электронной, аэрокосмической промышленности и производстве потребительских устройств часто используют эту технологию в своих интересах.
