Почему 2D-чертежи до сих пор актуальны?

Цифровые 3D-файлы изменили способ работы инженеров с производителями. Теперь инженеры могут спроектировать деталь с помощью программного обеспечения CAD, отправить цифровой файл производителю и попросить производителя изготовить деталь непосредственно по файлу, используя цифровые технологии производства, например, обработку на станках с ЧПУ.

Но хотя цифровые файлы ускорили и упростили производство, они не заменили искусство черчения, то есть создание подробных, аннотированных инженерных чертежей. Эти двухмерные чертежи могут показаться устаревшими по сравнению с CAD, но они по-прежнему являются важным способом предоставления информации о конструкции детали - особенно информации, которую нелегко передать в файле CAD.

В этой статье рассматриваются основы 2D-чертежей в машиностроении: что это такое, как они работают по сравнению с цифровыми 3D-моделями, и почему их все еще следует предоставлять производственной компании вместе с файлом CAD.

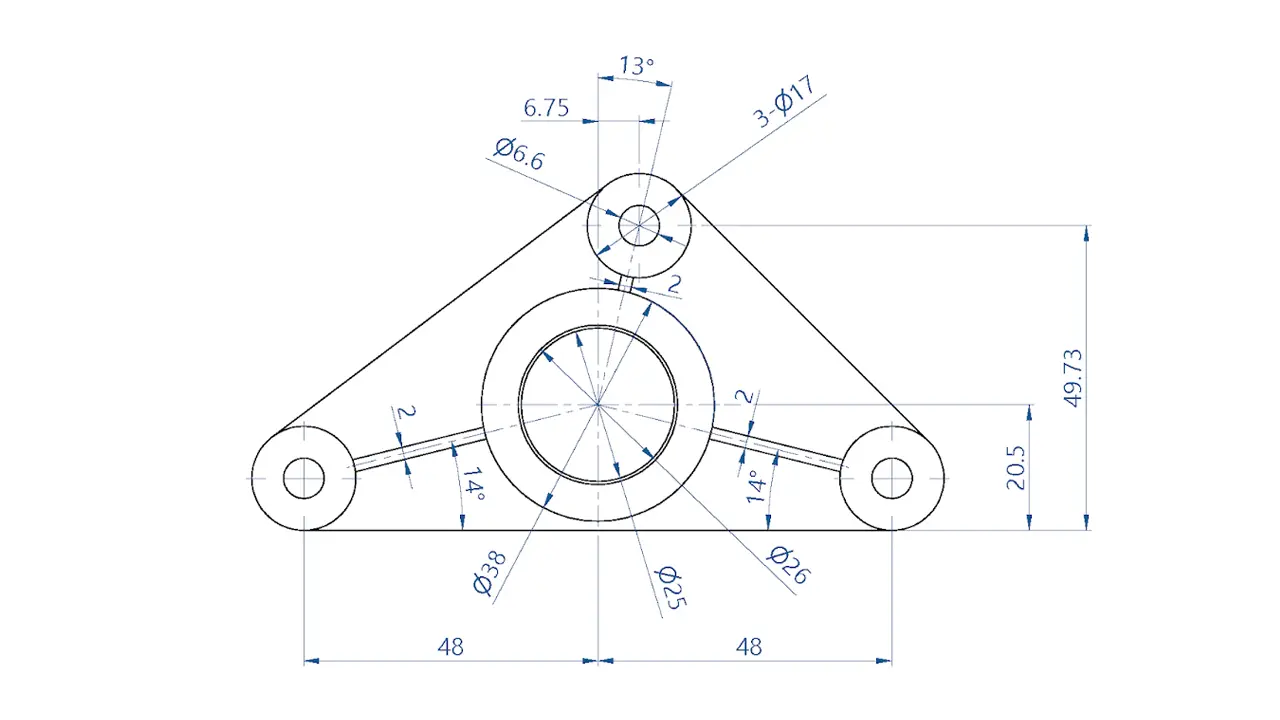

В мире машиностроения двухмерный чертеж или инженерный чертеж - это тип технического чертежа, который передает информацию о детали, такую как ее геометрия, размеры и допустимые допуски.

В отличие от цифрового файла CAD, который представляет неизготовленную деталь в трех измерениях, инженерный чертеж представляет деталь в двух измерениях. Но эти двухмерные виды - лишь одна из особенностей двухмерного технического чертежа. Помимо геометрии детали, чертеж содержит количественную информацию, такую как размеры и допуски, и качественную информацию, такую как назначение материалов детали и отделка поверхности.

Как правило, конструктор или инженер представляет набор двухмерных чертежей, каждый из которых показывает деталь с разных сторон или под разным углом. (Некоторые 2D-чертежи представляют собой детальные виды отдельных элементов.) Связь между различными чертежами обычно объясняется с помощью сборочного чертежа. Стандартные виды включают:

• Изометрические виды;
• Ортографические виды;
• Вспомогательные виды;
• Виды сечений;
• Виды деталей.

Традиционно двухмерные чертежи выполнялись вручную с использованием чертежного оборудования, т.е. чертежного стола, карандаша и циркуля. Но сегодня 2D-чертежи можно создавать и с помощью программного обеспечения CAD. Одним из популярных приложений является Autodesk AutoCAD - программа для создания 2D-чертежей, которая приближена к процессу ручного черчения. Кроме того, можно автоматически генерировать 2D-чертежи из 3D-моделей с помощью таких распространенных программ САПР, как SolidWorks или Autodesk Inventor.

Поскольку цифровые 3D-модели передают форму и размеры детали, может показаться, что необходимость в 2D-чертежах отпала. В определенном смысле это действительно так: инженер может спроектировать деталь с помощью программного обеспечения CAD, и этот же цифровой файл может быть отправлен на станок для производства, причем никто даже не возьмет в руки карандаш.

Однако многие производители предпочитают получать 2D-чертежи вместе с файлами CAD при изготовлении деталей для заказчика. 2D-чертежи соответствуют универсальным стандартам. Их легко читать, с ними можно работать в различных условиях (в отличие от экрана компьютера), на них можно четко выделить критические размеры и допуски. Одним словом, производители по-прежнему говорят на языке двухмерных технических чертежей.

Конечно, цифровые 3D-модели могут выполнять большую часть тяжелой работы, и 2D-чертежи становятся менее необходимыми, чем раньше. Но это хорошо, поскольку позволяет инженерам использовать 2D-чертежи в основном для передачи наиболее важной или нестандартной информации: спецификаций, которые могут быть не сразу понятны из файла CAD.

В целом, 2D-чертежи следует использовать в дополнение к CAD-файлу. Создавая оба варианта, вы даете производителям наиболее четкое представление о ваших требованиях, снижая вероятность недопонимания.

Существует несколько причин, по которым двухмерные чертежи остаются важной частью производственного процесса. Вот лишь некоторые из них:

1. Важнейшие характеристики: инженеры могут выделять важную информацию на 2D-чертежах, чтобы производители не пропустили ничего важного и не поняли потенциально неоднозначную спецификацию.
2. Портативность: Распечатанные 2Dчертежи можно легко перемещать, совместно использовать и читать в различных условиях. Просмотр 3D-модели на экране компьютера полезен для производителей, но не всегда есть монитор рядом с каждым обрабатывающим центром.
3. Знакомство: Хотя все производители знакомы с САПР, существуют различия между разными цифровыми форматами. Черчение - это устоявшаяся техника, и стандарты и символы, используемые на 2D-чертежах, узнаваемы всеми в этом бизнесе. Более того, некоторые производители могут оценить 2D-чертеж - например, оценить его стоимость для составления сметы - быстрее, чем цифровую модель.
4. Аннотации: Инженеры стараются включить всю необходимую информацию в 2D-чертеж, но производители, операторы и другие специалисты могут захотеть приложить к чертежу свои собственные примечания. Это проще сделать с помощью распечатанного 2D-чертежа.
5. Верификация: Предоставляя 2D-чертежи, соответствующие 3D-модели, производитель может быть уверен, что заданные геометрические параметры и размеры не были записаны неверно.
6. Дополнительная информация: В настоящее время файл CAD содержит больше информации, чем просто 3D-форма; в нем могут быть указаны такие данные, как допуски и выбор материала. Однако некоторые вещи легче передать словами наряду с 2D-чертежом.
