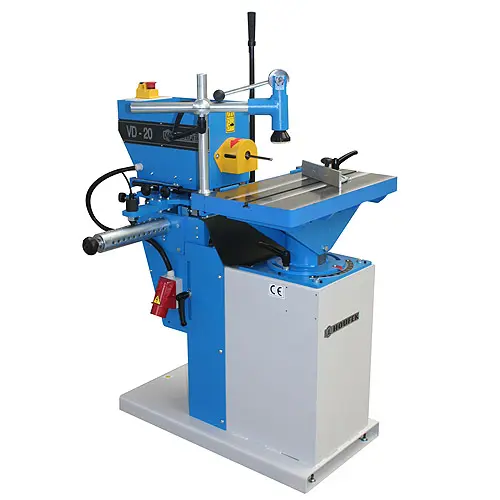

Станок сверлильно-пазовальный (долбежный) по дереву VD20

Есть предложение дешевле?
241 925 руб

В наличии на складе

Гарантия
Сервис
Доставка
Лизинг
8-800-5555-770
А хотите мы Вам перезвоним? Да
Можно оплатить через

Назначение

Станок сверлильно-пазовальный (долбежный) VD20 можно отнести к классу комбинированных станков. Операция сверления (получение глухих и сквозных отверстий с применением специального режущего инструмента – сверла) и операция пазования (получение овальных глухих и сквозных пазов с применением специального режущего инструмента – пазовой фрезы или концевой фрезы). Данный чешский деревообрабатывающий долбежник применяется при производстве лестниц, входных и межкомнатных дверей, окон (как деревянных, так и пластиковых), элементов мебели, стульев и столов.

Модели станка

  • VD20F (фиксированный стол)
  • VD20R (стол с вращением)
  • VD20LC (стол наклоняется в двух плоскостях)
  • VD20RL (наклон стола и вращение рабочего шпинделя)

Преимущества:

  • Станок сверлильно-пазовальный VD20 вобрал в себя самые лучшие качества от соседних моделей: тяжелую и прочную конструкцию от сверлильно-пазовального станка VD26 и небольшую стоимость от долбяка VD16
  • Перемещения сверлильно-пазовальной головки чешского станка VD20 осуществляются по стальным закаленным направляющим (как на форматно-обрезных станках), что обеспечивает стабильную и высокоточную работу подвижных частей в течение длительного периода эксплуатации
  • Заготовка фиксируется на неподвижном рабочем столе пазовалки. Такой метод работы имеет множество преимуществ. Во-первых, качество получаемой поверхности выше классом. Во-вторых, рабочая зона может быть значительно уменьшена. Можно работать с негабаритными деталями (используя в качестве подставки вспомогательные приспособления). Удобство такой компоновки очевидно.
  • Быстрозажимной патрон долбежки с широким пределом по диаметрам хвостовой части режущего инструмента – не надо под каждый диаметр хвостовика иметь свою цангу, что экономит деньги и упрощает работу.
  • Четыре варианта исполнения долбежных станков позволят удовлетворить все потребности реальных деревообрабатывающих производств
  • Сверлильно-пазовальный станок VD20F самая простая компоновка – фиксированный стол (без поворота и наклонов)

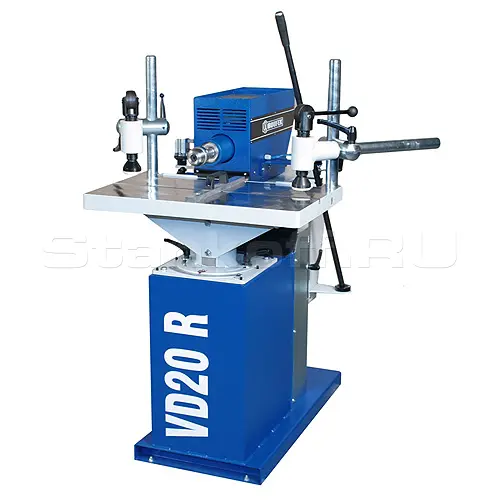

  • Пазовалка VD20R имеет вращающийся вокруг вертикальной оси стол (без наклонов)
  • Станок VD20LC оборудован столом с наклоном в двух плоскостях: продольный наклон и поперечный наклон. Но у этой сверлилки нет вращающегося стола
  • И, наконец, совсем уникальная компоновка тяжелого деревообрабатывающего станка серии VD20RL: станок имеет наклон стола в одной плоскости, а сверлильно-пазовальная головка вращается вокруг своей вертикальной оси. Причем, точка входа сверла или пазовой фрезы в обрабатываемую заготовку всегда в одном месте и не смещается! Это беспрецедентное техническое решение сверлильно-пазовальных станков ХОУФЕК, которому нет конкурентов.
  • Весьма впечатляющие перемещения по осям 240…340 мм – любые задачи по сверлению и пазованию будут легко решены и преградой может стать лишь дереворежущий инструмент.
  • Надежный винтовой эксцентриковый прижим обеспечит четкую фиксацию заготовки на столе непосредственно в месте обработки.

В комплекте поставки

  • Стальные закаленные направляющие для перемещения сверлильно-пазовальной головки
  • Неподвижный рабочий стол – подвижная сверлильно-пазовальная головка
  • Винтовой эксцентриковый прижим (в отличие от VD26 у данной модели только один прижим, который можно устанавливать справа или слева на столе)
  • Инструкция по эксплуатации (технический паспорт) на русском языке
  • Упаковка в полиэтилен

Дополнительные изображения

Станок сверлильно-пазовальный (долбежный) VD20  Станок сверлильно-пазовальный (долбежный) VD20, угловая линейка.  Станок сверлильно-пазовальный (долбежный) VD20, станина.  Станок сверлильно-пазовальный (долбежный) VD20, револьвер.  Станок сверлильно-пазовальный (долбежный) VD20, с пневмоприжимом.  Станок сверлильно-пазовальный (долбежный) VD20, прижим горизонтальный.  Станок сверлильно-пазовальный (долбежный) VD20, пневматический прижим.  Станок сверлильно-пазовальный (долбежный) VD20, лазер.

По запросу:

  • Усиленный электродвигатель до 2,2 кВт (в таблице технических характеристик станка такая возможность обозначена значком «*»)
  • Двухскоростной электродвигатель (1500/3000 об/мин) – можно выбирать скорость вращения шпинделя станка в зависимости от свойств материала заготовки
  • Инвертор (частотный преобразователь) позволяет бесступенчато регулировать скорость вращения, что еще предпочтительнее при выборе режимов обработки материалов с различающимися свойствами.

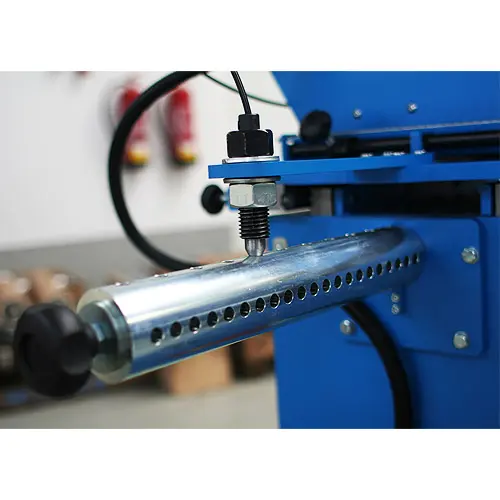

  • Шаг позиционирования 16-22-26-32. Так называемый револьвер для быстрого выставления стандартных межосевых расстояний. Очень удобное приспособление при сверлении отверстий с фиксированным постоянным шагом.
  • Индустриальный лазер – визуальный контроль места входа сверла в заготовку. Весьма удобная опция, когда пазы и отверстия сверлятся по предварительно нарисованным меткам.

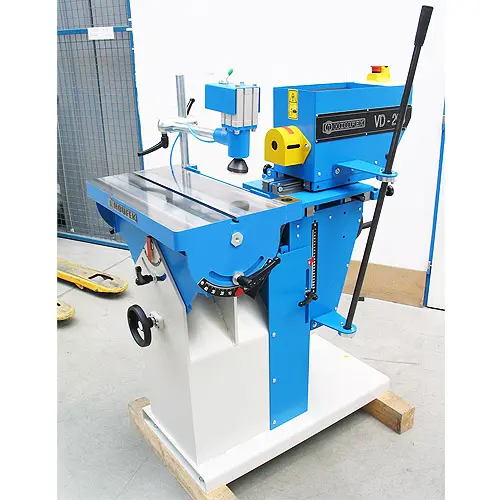

  • Пневматический прижим заготовок вместо стандартного эксцентрикового. Удобство очевидно: моментальное срабатывание, достаточно большие ходы цилиндров, минимум перенастроек.

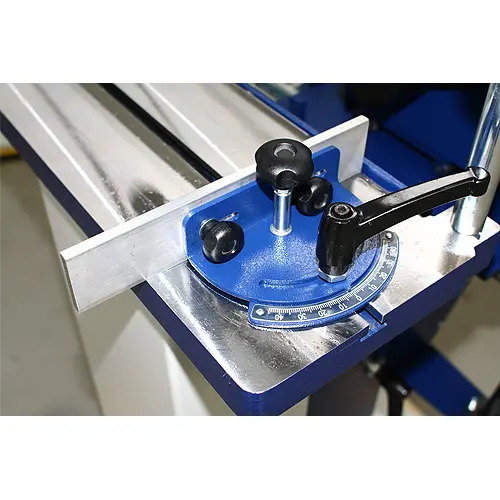

  • Угловая линейка – незаменимое приспособление, крепящееся на стол пазовалки, позволяет выставлять любой угол при пазовании, например, при изготовлении лестниц.
  • Оборудование для работы с плитными материалами – это специальный вертикальный прижим, который делает из сверлильно-пазовального станка сверлильно-присадочный.
  • Левое и правое удлинение стола с поддерживающими роликами – вряд ли найдется такая же возможность у какого-то другого производителя деревообрабатывающих станков. На станок можно установить любых габаритов двери, окна, столешницы и т.д. Масса изделия может быть и до 50 кг.
Технические характеристики сверлильно-пазовального станка VD20
Модель сверлильно-пазовального станка VD20 VD 20 F VD 20 R VD 20 LC VD 20 RL
Максимальная ширина обработки, мм 600 700 620 700
Длина подающего стола, мм 300 400 320 400
Мощность двигателя, кВт 1,5 (2,2)*
Скорость вращения шпинделя, об/мин 3000 (1500/3000)*
Диаметр хвостовика инструмента, мм 0…20
Максимальная высота над столом, мм 160 160 110 160
Макс. продольное перемещение, мм 230 340 230 190
Макс. поперечное перемещение, мм 240 240 240 320
Высота подъема шпинделя, мм 160 160 160 160
Наклон стола n1 (продольный), град     +/- 45
Наклон стола n2 (поперечный), град     +/- 45 +/- 45
Угол вращения головы, град       +/- 65
Угол вращения стола, град   +/- 45
Габаритные размеры станка: длина, мм 900 1100 900 1000
ширина, мм 900 950 800 1000
высота, мм 1500
Масса станка, кг 300 345 300 335
