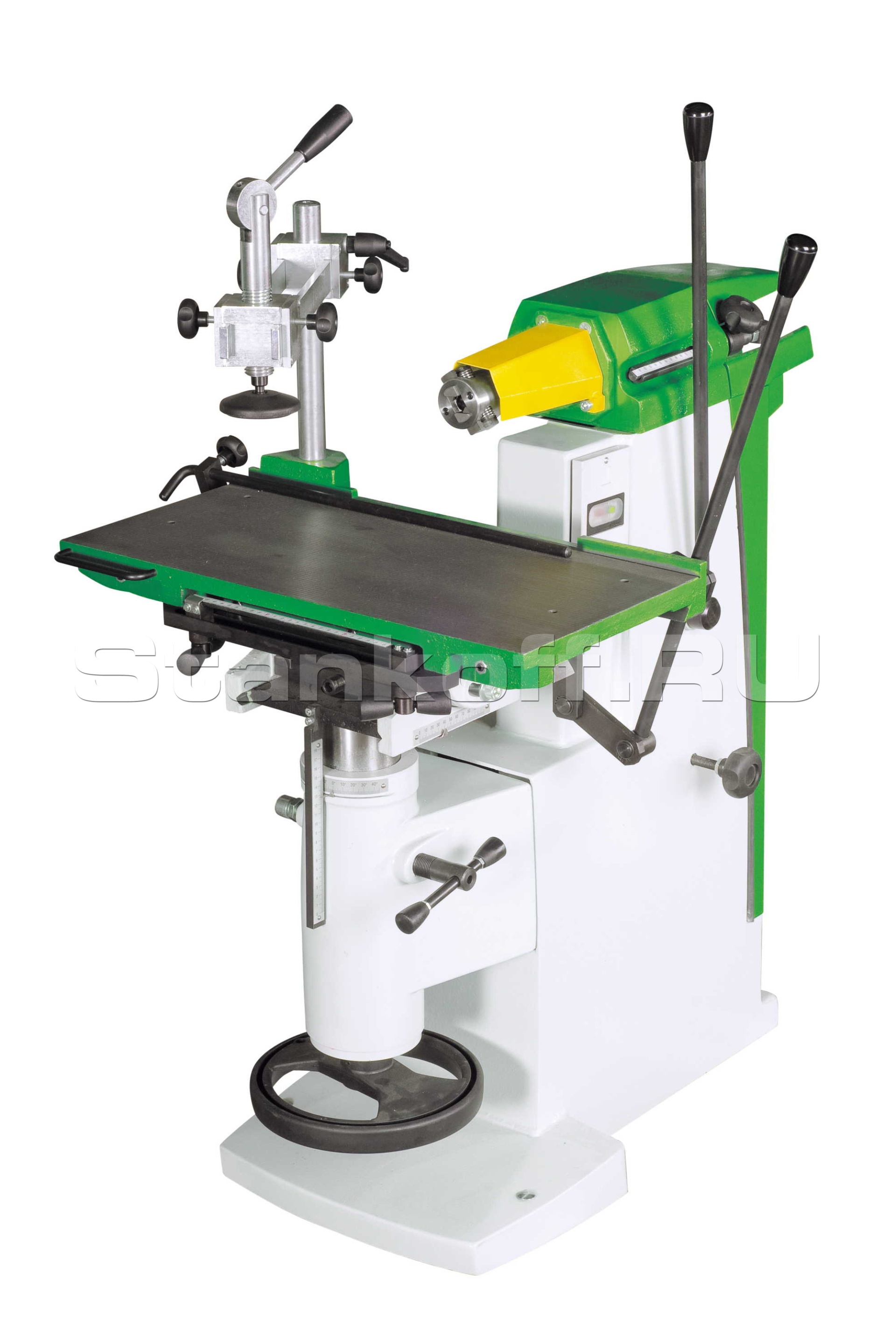

Сверлильно-пазовальный станок VDA-320
| Размеры стола, мм | 600х290 |
| Максимальный продольный ход стола, мм | 230 |
| Максимальная высота обработки над столом, мм | 175 |
| Диаметр хвостовой части режущего инструмента, мм | 0...16 |
| Максимальная глубина паза, мм | 150 |
| Скорость вращения шпинделя, об/мин | 1500 / 2500 / 3300 |
| Скорость вращения вала двигателя, об/мин | 2860 |
| Наклон стола относительно горизонтальной оси, град | +/- 40 |
| Вращение стола вокруг вертикальной оси, град | +/- 30 |
| Максимальный диаметр инструмента, мм | 30 |
| Габаритные размеры станка, мм | 940х900х1150 |
| Мощность электродвигателя, кВт | 2,2 |
| Масса станка, кг | 200 |
Конструктив
Назначение
Сверлильно-пазовальный станок VDA320 предназначен для получения глухих и сквозных отверстий, а также для получения цилиндрических пазов в заготовках из древесины или материалах со сходными свойствами. Основные области применения пазовалки VDA320 – производство окон, дверей, лестниц, стульев, столов, рамочных фасадов и т.д.
Преимущества
- Сверлильно-пазовальный станок VDA320 относится к тяжелому классу пазовалок. Масса 200 кг, поэтому на стол станка можно устанавливать габаритные и тяжелые заготовки: ножки столов, косоуры лестниц, царги кроватей и т.д.
- Стол чешского деревообрабатывающего станка имеет возможность не только вращаться вокруг вертикальной оси, но и наклоняться относительно линии горизонта. Углов наклона и поворота достаточно, чтобы получать сложные пазы. Чаще всего это требуется в производстве лестниц (пазы под ступени, отверстия под балясины), в производстве стульев (пазы под царги, рейки и детали спинки стула), пазы и отверстия в торцах рамочных фасадов.
- На этом импортном станке не прямой привод с двигателя на шпиндель, а ременная передача. Для чего это нужно? Станочник может обрабатывать на разных скоростях не только массив древесины, но и пластик, металл, композитные материалы. Можно подбирать скорость для разного типа инструмента (количество режущих ножей, материал режущей части и т.д.). Смена скорости вращения вала осуществляется переброской ремня на шкиве.
- Большие продольные и поперечные перемещения стола позволяют получать на деревообрабатывающем станке VDA320 все необходимые размеры пазов. Достаточно мощный электродвигатель чешской сверлилки VDA320 справляется с пазами диаметром до 30 мм и глубиной до 150 мм.
- Управление чешским сверлильно-пазовальным станком VDA320 заслуживает отдельного внимания. Одной рукояткой оператор формирует глубину паза, а второй – ширину паза. Во-первых, это лучше с точки зрения безопасности. Во-вторых, такой способ обработки точнее.
В комплекте поставки
Выбирая чешский сверлильно-пазовальный станок VDA320, Вы получаете: непосредственно сам деревообрабатывающий станок, эксцентриковый прижим заготовки (он более массивный чем на модели VDA316 и его моно поставить на правую или левую сторону рабочего стола), шестигранный ключ для кулачкового патрона, инструкцию по эксплуатации на русском языке. Этот станок легко перевозится в термоусадочной пленке, но при желании может быть упакован в деревянный ящик. Подключение к электрической сети занимает минуты, установка сверл или фрез – еще минута, регулировка параметров паза по шкалам (глубина и ширина) – тоже минута, еще минута уйдет на выставление углов поворота и наклона по шкале нониуса. И можно приступать к работе.
По запросу
- В специальный паз стола сверлильно-пазовального станка VDA320 крепится угловая направляющая линейку с собственной шкалой нониуса. Линейка пригодится для сверления и получения пазов в торцах рамочных фасадов, ножек стульев и т.д.
- Нужная опция чешского станка VDA320: револьверный патрон на 4 типоразмера с заранее предустановленными межосевыми расстояниями в 16/22/32/38 мм. Это весьма удобно для производителей корпусной мебели (там стандартные межосевые расстояния 32 мм) и при изготовлении детских кроваток (там тоже есть строгие межосевые размеры).
- Для столярных мастерских, не имеющих трехфазную электрическую сеть 380В, сверлильно-пазовальный станок VDA320 может иметь электродвигатель 2,2 кВт для однофазной сети 220В.
Инструмент
- Сверла глухие
- Сверла сквозные
- Фрезы пазовые
- Фрезы концевые
Дополнительные изображения
|

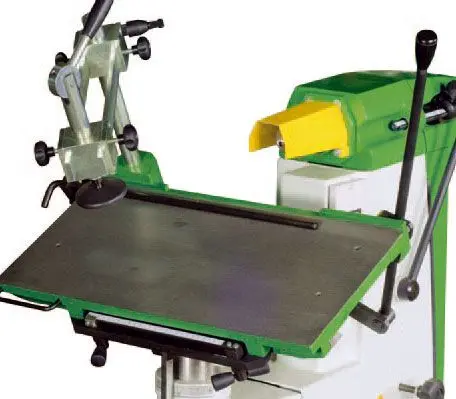

Наклон стола: +/- 30 град |

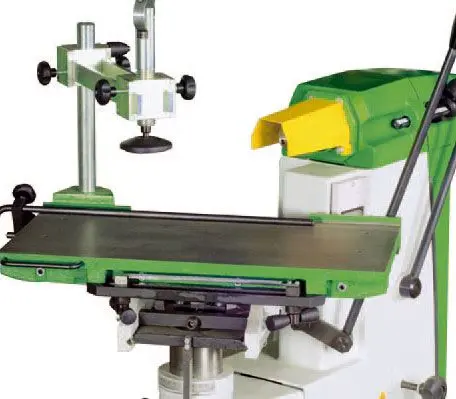

Поворот стола: +/- 40 град |

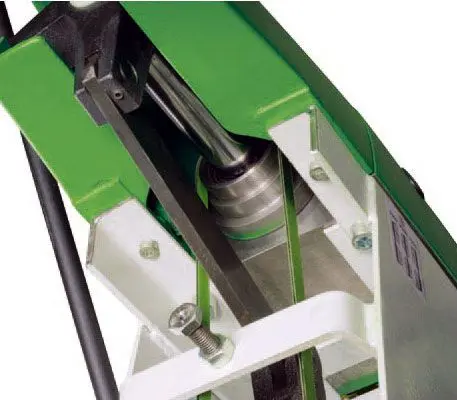

Шпиндельная головка со шкивом: 1500-2500-3300 об./мин. |
Характеристики
| Размеры стола, мм | 600х290 |
| Максимальный продольный ход стола, мм | 230 |
| Максимальная высота обработки над столом, мм | 175 |
| Диаметр хвостовой части режущего инструмента, мм | 0...16 |
| Максимальная глубина паза, мм | 150 |
| Скорость вращения шпинделя, об/мин | 1500 / 2500 / 3300 |
| Скорость вращения вала двигателя, об/мин | 2860 |
| Наклон стола относительно горизонтальной оси, град | +/- 40 |
| Вращение стола вокруг вертикальной оси, град | +/- 30 |
| Максимальный диаметр инструмента, мм | 30 |
| Габаритные размеры станка, мм | 940х900х1150 |
| Мощность электродвигателя, кВт | 2,2 |
| Масса станка, кг | 200 |
