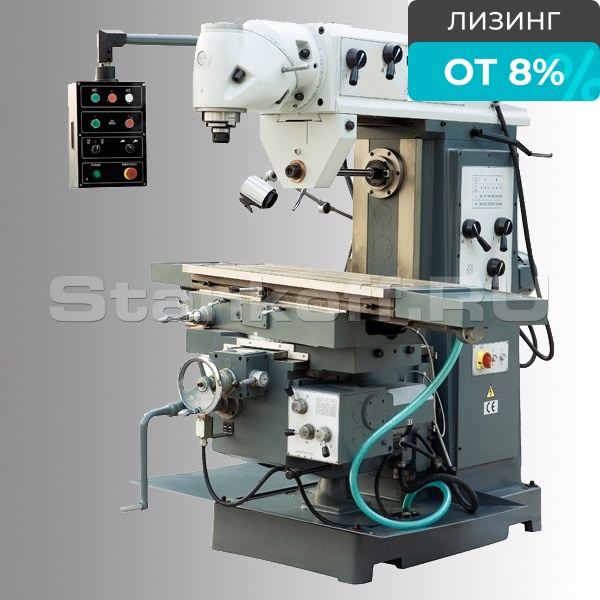

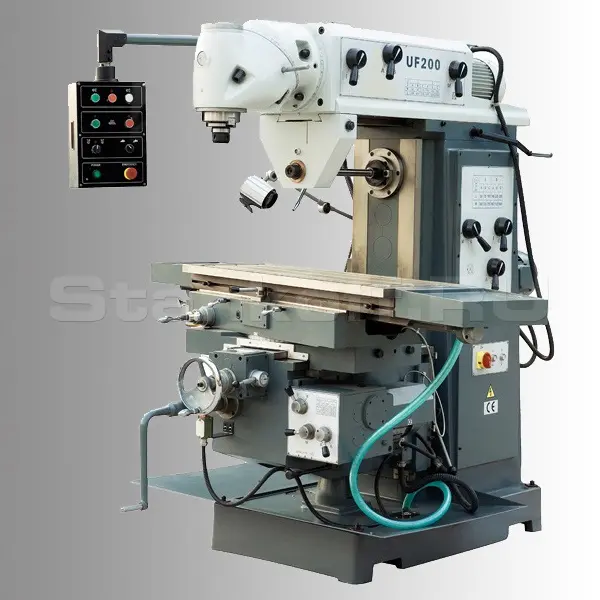

Горизонтально-вертикальный фрезерный станок UF200

Конструктив

• Мощный и производительный горизонтально вертикальный фрезерный станок;
• Жесткая массивная конструкция из высококачественного чугуна Meehanite;
• Вертикальный и горизонтальный шпиндели;
• Все направляющие закалены и регулируются клиновыми планками;
• Высокая плавность хода зубчатого приводного механизма, работающего в масляной ванне;
• Автоматическая подача по осям X, Y, Z;
• Центральная система смазки направляющих;
• Цифровая индикация перемещений по всем осям;
• Фрезерная головка имеет две оси вращения и может быть установлена в большом диапазоне пространственных положений;
• Поворотный на угол ± 35° координатный стол;
• Большеразмерные маховики с хорошо читаемыми шкалами;
• Оснащен станочным светильником;
• Система подачи СОЖ со встроенным баком;
• Быстрая и удобная установка скорости;
• Стабильные прямоугольные направляющие по осям Y и Z;
• Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью;
• Большие возможности по очень хорошей цене.

Комплект поставки

1. Цанговый патрон ISO50 с цангами 4 - 26 мм;
2. Горизонтальный хобот Ø27 мм;
3. Горизонтальный хобот Ø32 мм;
4. Фрезерная оправка ISO50 / Ø32 мм;
5. Комплект инструмента для обслуживания;
6. Руководство по эксплуатации на русском языке.

Дополнительные принадлежности

---

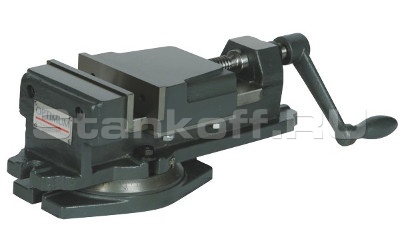

Станочные тиски FMS 200

Жесткая конструкция, оптимальная для фрезерных, шлифовальных и сверлильных работ. Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие поверхности. Закаленные и шлифованные сменные губки. Поворотное на 360° съемное основание.

Станочные тиски FMSN 150

Низкорасположенный зажимный механизм, обеспечивающий надежный зажим заготовки. Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие и сменные губки. Защищенный ходовой винт. Переставляемые наружу губки для обратного зажима заготовки. Поворотное на 360° съемное основание.

Станочные тиски с гидроусилением HMS 200

Жесткая конструкция, оптимальная для фрезерных, шлифовальных и сверлильных работ. Литой корпус из высококачественного чугуна, устойчивый к деформациям при больших нагрузках. Закаленные и шлифованные направляющие поверхности. Закаленные и шлифованные сменные губки. Защищенный ходовой винт. Большое усилие зажима, высокая экономичность. Три рабочих диапазона, надежный зажим заготовок различных размеров. Поворотное на 360° съемное основание.

Набор зажимных приспособлений SPW 12

Предназначен для закрепления на рабочем столе станка заготовок различной формы, в т.ч. такой, крепление которых в станочных тисках затруднено или невозможно. Включает 52 зажимных приспособления в удобном пластиковом настенном держателе. В наборе: зажимные болты длиной 75 / 100 / 125 / 150 / 175 / 200 мм - 24 шт; зажимные сухари для Т-образных пазов - 4 шт.; зажимные гайки - 6 шт.; удлиняющие гайки - 6 шт.; зажимные призмы - 6 шт.; зажимные блоки - 6 шт.

Горизонтально-вертикальный делительный стол RT200

Отличный круглый стол из высококачественного чугуна. Надежный и точный. Прецизионные подшипники. Рассчитан на высокую нагрузку. Большое проходное отверстие для обработки длинных заготовок. Быстрое прямое деление для применения в массовом производстве. Закаленный и шлифованный червяк. Передаточное отношение 90 : 1. 360°-шкала рабочего стола. 1 оборот маховика соответствует повороту стола на 4°. Цена деления маховика 2’ (2 минуты). Деление по шкале маховика. Может быть оснащен ЧПУ.

Делительная головка TA125

Поворот на угол от -10° до 90°. Закаленный и шлифованный червяк. Прецизионные конические роликоподшипники. Передаточное отношение 40:1. Полный оборот маховика соответствует вращению стола на 9°. Закаленный и шлифованный главный делительный диск ( деление на 24). Возможность установки в переднюю опору цангового патрона Морзе 2 / ER25.

Набор быстрорежущих фрез 3 - 20 мм 20 шт.

Фрезы из быстрорежущей стали с покрытием из нитрида титана. Покрытие из нитрида титана, нанесенное в среде инертного газа, обеспечивает увеличение твердости и стойкости инструмента в 2-5 раз. Удвоенная производительность. Отличное качество обработанной поверхности. 10 фрез по DIN 327 D (два режущих лезвия, предназначены для фрезерования шпоночных и кольцевых пазов (посадка Р9), вертикального и бокового фрезерования. Цилиндрические хвостовики по DIN 1835B. 3, 4, 5, 6, 8, 10, 12, 14, 18, 20 мм.) 10 фрез по DIN 844 В (четыре режущих лезвия, правосторонняя спираль 30° для ускоренного отвода стружки, для материалов нормальной и повышенной твердости. Цилиндрические хвостовики по DIN 1835B. 3, 4, 5, 6, 8, 10, 12, 14, 18, 20 мм)

Набор твердосплавных фрез 3 - 12 мм 18 шт.

Твердосплавные фрезы с покрытием (TiALN). 18 шт.: размер 3 шт. x Ø3 мм / 3 шт. x Ø4 мм / 3 шт. x Ø6 мм / 3 шт. x Ø8 мм / 3 шт. x Ø10 мм / 3 шт. x Ø12 мм. 4 режущих кромки. Центральная кромка, облегчающая врезание. Эффективный угол реза 35°.

Виброопоры SE3

Регулируемая виброопора

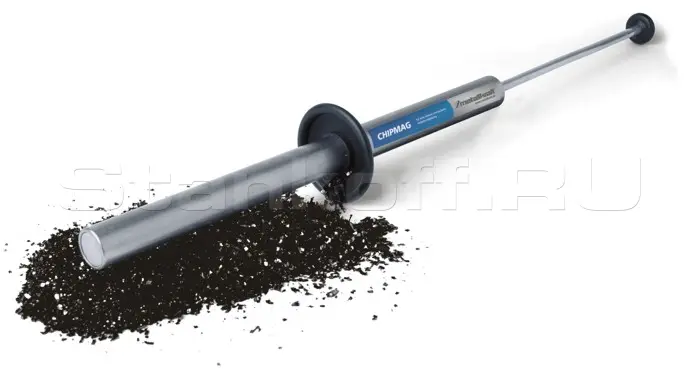

Магнитный стружкосборщик Chipmag

Быстрый и удобный сбор стружки из стали и чугуна.

Вакуумная оснастка

Предназначена для фиксации заготовки во время обработки на станках фрезерной, гравировальной, токарной, расточной и шлифовальной групп. В основном используется при работе с плоским листовым материалом, однако с успехом применяется и для деталей с криволинейной поверхностью. Применяют для работы с различными материалами, но в основном с легкообрабатываемыми, в том числе для сухой обработки и обработки с СОЖ. В числе важных технологических преимуществ выделяют сокращение времени обработки детали из-за уменьшения количества переустановов детали, возможность сквозной обработки, сокращение брака и повышение точности обработки листовой заготовки за счет поверхностного закрепления и единства баз, снижение вспомогательного времени.

Характеристики

Электропитание
Электропитание	380 В ~50 Гц
Общая потребляемая мощность	11,5 кВт
Привод вертикального шпинделя	4 кВт
Привод горизонтального шпинделя	4 кВт
Насос подачи СОЖ	90 Вт
Параметры инструмента
Максимальный диаметр рассверливания в стали	30 мм
Максимальный диаметр сверления в стали	28
Максимальный диаметр торцевой фрезы	100 мм
Максимальный диаметр концевой фрезы	20 мм
Шпиндель
Конец шпинделя	ISO 50 (DIN 2080)
Размер хобота под установку дисковых фрез	Ø27 мм + Ø32 мм
Зажимная штанга	М24
Вертикальный шпиндель
Частота вращения вертикального шпинделя	60 - 1750 об/мин
Количество ступеней	12
Расстояние шпиндель - стол	140 - 540 мм
Поворот / наклон фрезерной головки	360 °
Горизонтальный шпиндель
Частота вращения горизонтального шпинделя	58 - 1800 об/мин
Количество ступеней	12
Расстояние шпиндель - стол	0 - 400 мм
Координатный стол
Размер стола	1600 х 360 мм
Максимальная нагрузка на стол	450 кг
Размер Т-образных пазов	14 мм
Расстояние между пазами	95 мм
Количество пазов	3
Поворот стола	± 35°
Ось Х
Перемещение (автоматическое)	1290 мм
Перемещение (ручное)	1000 мм
Рабочая подача	22 - 420 мм/мин
Быстрый ход	1290 мм/мин
Мощность привода оси	1,1 кВт
Ось Y
Перемещение (автоматическое)	280 мм
Рабочая подача	22 - 393 мм/мин
Быстрый ход	1205 мм/мин
Мощность привода оси	1,1 кВт
Ось Z
Перемещение (автоматическое)	400 мм
Рабочая подача	10 - 168 мм/мин
Быстрый ход	513 мм/мин
Мощность привода оси	1,1 кВт
Габаритные размеры
Длина	2260 мм
Ширина	2070 мм
Высота	2250 мм
Масса станка	2450 кг
