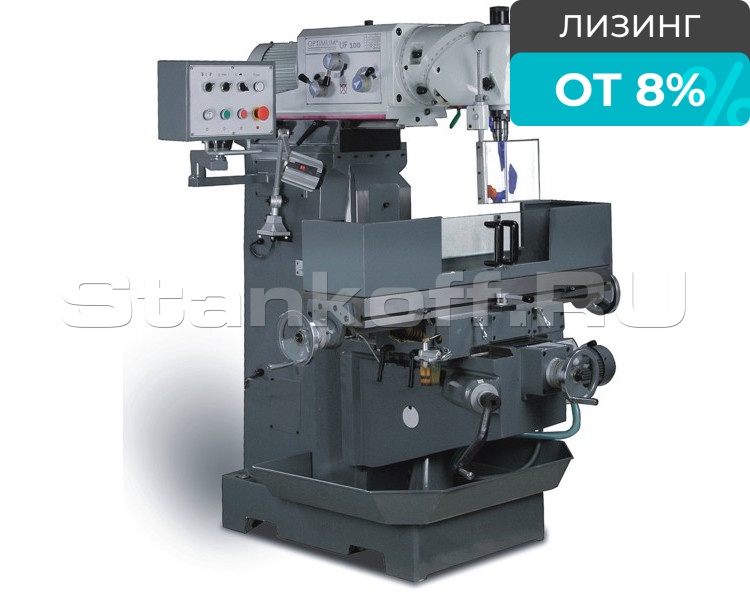

Горизонтально-вертикальный фрезерный станок UF100

Name: Горизонтально-вертикальный фрезерный станок UF100
Brand: OPTIMUM
Rating: 5 (9 reviews)

Сравнить Вопросы

OPTIMUM (Германия)

Краткие характеристики

Артикул UF100

Электропитание
Двигатель	2,2 кВт 380 В ~50 Гц
Параметры инструмента
Максимальный диаметр рассверливани в стали, мм	20
Максимальный диаметр сверления в стали, мм	18
Максимальный диаметр торцевой фрезы, мм	85
Максимальный диаметр концевой фрезы, мм	16
Конец шпинделя
Конец шпинделя	ISO 40 (DIN 2080, DIN 69871)
Размер хобота под установку дисковых фрез, мм	32
Число оборотов
Частота вращения шпинделя, об/мин	40 - 1600
Фрезерная головка
Поворот	360 °
Наклон	360 °
Количество ступеней	11
Перемещение по оси Y фрезерной головки, мм	630
Зажимная штанга	М16
Расстояние шпиндель - стол, мм	90 - 520
Координатный стол
Размер стола, мм	1120 х 260
Перемещение по оси X, автоматическое, мм	600
Перемещение по оси Y, автоматическое, мм	270
Перемещение по оси Z, автоматическое, мм	380
Размер Т-образных пазов, мм	14
Расстояние между пазами, мм	63
Количество пазов	3
Максимальная нагрузка на стол, кг	350
Автоматическая подача стола (9 скоростей), мм/мин	24 - 402
Габаритные размеры
Длина, мм	1655
Ширина, мм	1325
Высота, мм	1730
Масса станка, кг	1350

Все характеристики

Конструктив

Точный и производительный горизонтально вертикальный фрезерный станок;
Жесткая массивная конструкция из высококачественного чугуна Meehanite;
Все направляющие закалены и регулируются клиновыми планками;
Высокая плавность хода зубчатого приводного механизма, работающего в масляной ванне;
Автоматическая подача по осям X, Y, Z;
Центральная система смазки направляющих;
Цифровая индикация перемещений по всем осям;
Фрезерная головка имеет две оси вращения и может быть установлена в большом диапазоне пространственных положений;
Большеразмерные маховики с хорошо читаемыми шкалами;
Оснащен светодиодным станочным светильником Optimum;
Система подачи СОЖ со встроенным баком;
Быстрая и удобная установка скорости;
Стабильные прямоугольные направляющие по осям Y и Z;
Эргономичная поворотная панель управления OPTI;
Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью;
Большие возможности по очень хорошей цене.

Комплект поставки

Цанговый патрон ISO40 с цангами 4 - 16 мм;
Горизонтальный хобот Ø32 мм;
Фрезерная оправка ISO40 / Ø32 мм;
Комплект инструмента для обслуживания;
Руководство по эксплуатации на русском языке.

Дополнительные принадлежности

Станочные тиски FMS 150

Жесткая конструкция, оптимальная для фрезерных, шлифовальных и сверлильных работ. Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие поверхности. Закаленные и шлифованные сменные губки. Поворотное на 360° съемное основание.

Станочные тиски FMSN 150

Низкорасположенный зажимный механизм, обеспечивающий надежный зажим заготовки. Литой корпус из высококачественного чугуна. Закаленные и шлифованные направляющие и сменные губки. Защищенный ходовой винт. Переставляемые наружу губки для обратного зажима заготовки. Поворотное на 360° съемное основание.

Станочные тиски с гидроусилением HMS 150

Жесткая конструкция, оптимальная для фрезерных, шлифовальных и сверлильных работ. Литой корпус из высококачественного чугуна, устойчивый к деформациям при больших нагрузках. Закаленные и шлифованные направляющие поверхности. Закаленные и шлифованные сменные губки. Защищенный ходовой винт. Большое усилие зажима, высокая экономичность. Три рабочих диапазона, надежный зажим заготовок различных размеров. Поворотное на 360° съемное основание.

Набор зажимных приспособлений SPW 12

Предназначен для закрепления на рабочем столе станка заготовок различной формы, в т.ч. такой, крепление которых в станочных тисках затруднено или невозможно. Включает 52 зажимных приспособления в удобном пластиковом настенном держателе. В наборе: зажимные болты длиной 75 / 100 / 125 / 150 / 175 / 200 мм - 24 шт; зажимные сухари для Т-образных пазов - 4 шт.; зажимные гайки - 6 шт.; удлиняющие гайки - 6 шт.; зажимные призмы - 6 шт.; зажимные блоки - 6 шт.

Горизонтально-вертикальный делительный стол RT200

Отличный круглый стол из высококачественного чугуна. Надежный и точный. Прецизионные подшипники. Рассчитан на высокую нагрузку. Большое проходное отверстие для обработки длинных заготовок. Быстрое прямое деление для применения в массовом производстве. Закаленный и шлифованный червяк. Передаточное отношение 90 : 1. 360°-шкала рабочего стола. 1 оборот маховика соответствует повороту стола на 4°. Цена деления маховика 2’ (2 минуты). Деление по шкале маховика. Может быть оснащен ЧПУ.

Делительная головка TA125

Поворот на угол от -10° до 90°. Закаленный и шлифованный червяк. Прецизионные конические роликоподшипники. Передаточное отношение 40:1. Полный оборот маховика соответствует вращению стола на 9°. Закаленный и шлифованный главный делительный диск ( деление на 24). Возможность установки в переднюю опору цангового патрона Морзе 2 / ER25.

Цанговый патрон ISO40 / ER32 + цанги 3-20 мм 18 шт

Цанговый патрон под шпиндель ISO 40 по DIN 2080 (ГОСТ 25827-93, ранее ГОСТ 15945-70) для цанг ER 32. В комплекте 18 цанг ER32 3-20 мм, зажимный ключ, зажимный болт М16/М16 и зажимный болт ВТ40.

Расточная головка ISO40

Универсальный инструмента для сверления/расточки отверстий, нарезания внутренних резьб и пр. Также для наружного и вертикального фрезерования. Область применения от Ø10 мм до Ø220 мм. Изготовлена из высококачественной инструментальной стали, закалена и отшлифована. В комплекте с расточным резцом, хвостовиком и ключами.

Оправка для торцевых фрез ISO 40 / 22 мм

Универсальная фрезерная оправка для закрепления торцевых фрез.

Набор быстрорежущих фрез 3 - 20 мм 20 шт.

Фрезы из быстрорежущей стали с покрытием из нитрида титана. Покрытие из нитрида титана, нанесенное в среде инертного газа, обеспечивает увеличение твердости и стойкости инструмента в 2-5 раз. Удвоенная производительность. Отличное качество обработанной поверхности. 10 фрез по DIN 327 D (два режущих лезвия, предназначены для фрезерования шпоночных и кольцевых пазов (посадка Р9), вертикального и бокового фрезерования. Цилиндрические хвостовики по DIN 1835B. 3, 4, 5, 6, 8, 10, 12, 14, 18, 20 мм.) 10 фрез по DIN 844 В (четыре режущих лезвия, правосторонняя спираль 30° для ускоренного отвода стружки, для материалов нормальной и повышенной твердости. Цилиндрические хвостовики по DIN 1835B. 3, 4, 5, 6, 8, 10, 12, 14, 18, 20 мм)

Набор твердосплавных фрез 3 - 12 мм 18 шт.

Твердосплавные фрезы с покрытием (TiALN). 18 шт.: размер 3 шт. x Ø3 мм / 3 шт. x Ø4 мм / 3 шт. x Ø6 мм / 3 шт. x Ø8 мм / 3 шт. x Ø10 мм / 3 шт. x Ø12 мм. 4 режущих кромки. Центральная кромка, облегчающая врезание. Эффективный угол реза 35°.

Торцевая фреза ø63 мм / ISO 40 со сменными пластинами

“Made in Germany”. Универсальная торцевая фреза для обработки черных и цветных сплавов. Для плоскости и фасонного фрезерования. Высокая плоскостность и малое радиальное биение. Точное деление головки фрезы обеспечивает плавный и равномерный съем стружки. Монолитная конструкция обеспечивает большую точность и меньшие габариты по сравнению с раздельными фрезой и оправкой. Специальная геометрия фрезы, адаптированная для высокоскоростного фрезерования. Стандартные сменные пластины. Высокая экономичность - при затуплении режущих пластин просто поверните их на угол 30° (до 12 раз). Комплект поставки включает 5 сменных режущих пластин RDET 1003 MOSN 8026.

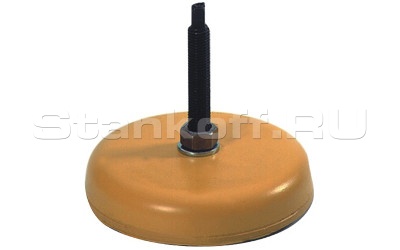

Виброопоры SE2

Регулируемая виброопора

Магнитный стружкосборщик Chipmag

Быстрый и удобный сбор стружки из стали и чугуна.

Вакуумная оснастка

Предназначена для фиксации заготовки во время обработки на станках фрезерной, гравировальной, токарной, расточной и шлифовальной групп. В основном используется при работе с плоским листовым материалом, однако с успехом применяется и для деталей с криволинейной поверхностью. Применяют для работы с различными материалами, но в основном с легкообрабатываемыми, в том числе для сухой обработки и обработки с СОЖ. В числе важных технологических преимуществ выделяют сокращение времени обработки детали из-за уменьшения количества переустановов детали, возможность сквозной обработки, сокращение брака и повышение точности обработки листовой заготовки за счет поверхностного закрепления и единства баз, снижение вспомогательного времени.

Характеристики

Электропитание
Двигатель	2,2 кВт 380 В ~50 Гц
Параметры инструмента
Максимальный диаметр рассверливани в стали, мм	20
Максимальный диаметр сверления в стали, мм	18
Максимальный диаметр торцевой фрезы, мм	85
Максимальный диаметр концевой фрезы, мм	16
Конец шпинделя
Конец шпинделя	ISO 40 (DIN 2080, DIN 69871)
Размер хобота под установку дисковых фрез, мм	32
Число оборотов
Частота вращения шпинделя, об/мин	40 - 1600
Фрезерная головка
Поворот	360 °
Наклон	360 °
Количество ступеней	11
Перемещение по оси Y фрезерной головки, мм	630
Зажимная штанга	М16
Расстояние шпиндель - стол, мм	90 - 520
Координатный стол
Размер стола, мм	1120 х 260
Перемещение по оси X, автоматическое, мм	600
Перемещение по оси Y, автоматическое, мм	270
Перемещение по оси Z, автоматическое, мм	380
Размер Т-образных пазов, мм	14
Расстояние между пазами, мм	63
Количество пазов	3
Максимальная нагрузка на стол, кг	350
Автоматическая подача стола (9 скоростей), мм/мин	24 - 402
Габаритные размеры
Длина, мм	1655
Ширина, мм	1325
Высота, мм	1730
Масса станка, кг	1350
