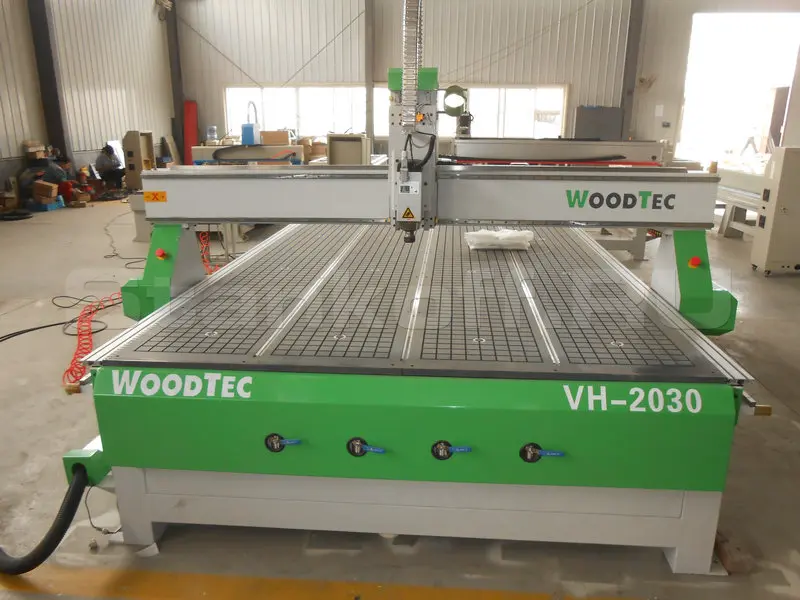

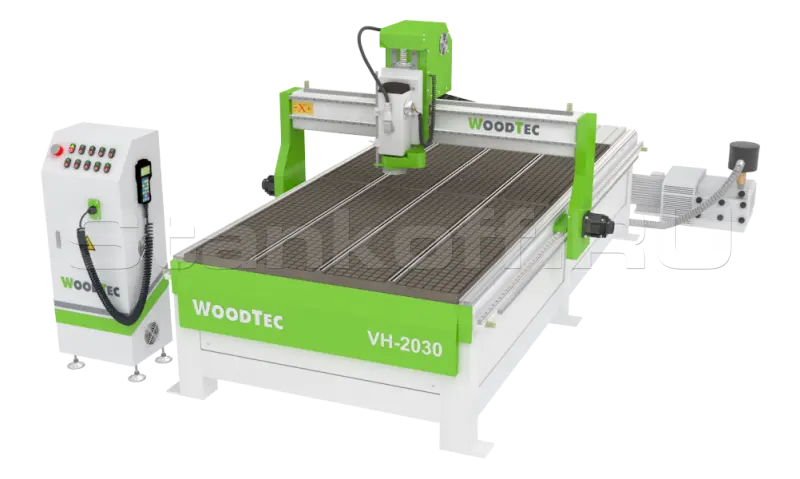

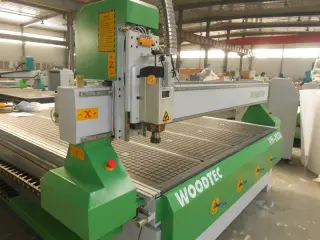

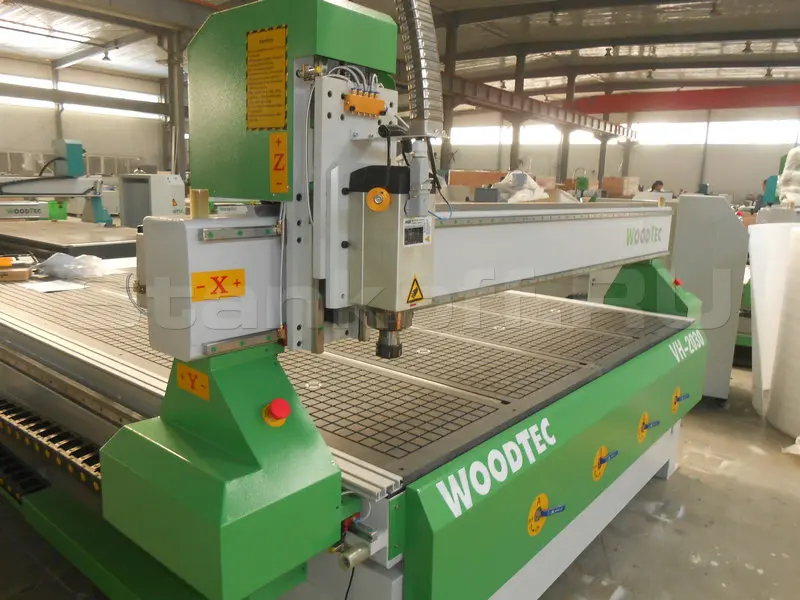

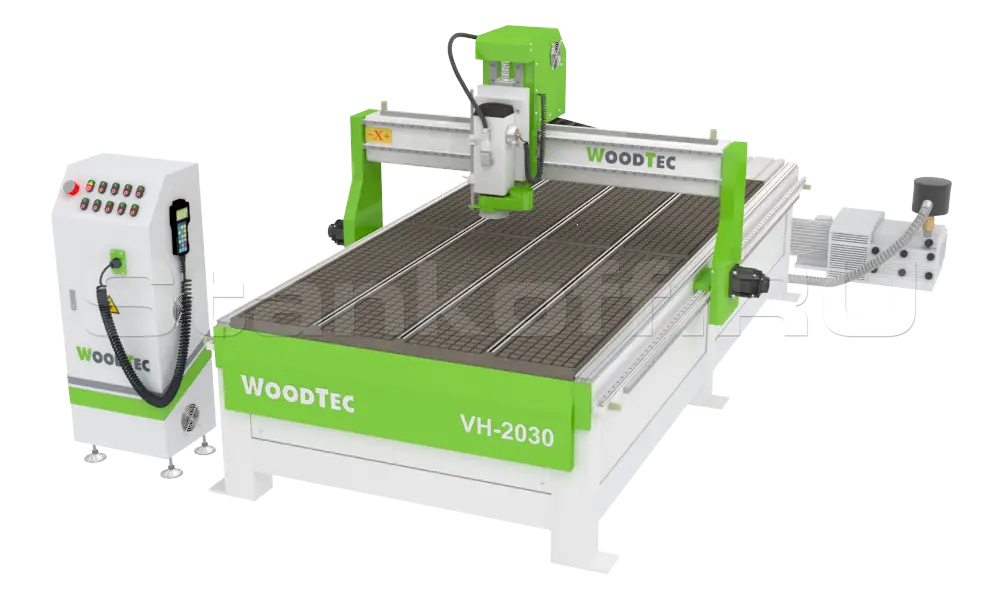

Фрезерно-гравировальный станок с ЧПУ WoodTec VH-2030

Name: Фрезерно-гравировальный станок с ЧПУ WoodTec VH-2030
Brand: WoodTec
Rating: 5 (6 reviews)

/ 6

Сравнить Вопросы

WoodTec (Китай)

Краткие характеристики

Артикул WoodTec VH-2030

Размеры зоны обработки X и Y, наибольшие, мм	2000 х 3000
Перемещение шпинделя по оси Z, мм	230
Система смены инструмента	Ручная (цанговый)
Тип передачи по оси Z	ШВП
Тип передачи по оси X и Y	Косозубые рейки
Тип рабочего стола	Вакуумный стол с T-пазами и 2 вакуумных насоса по 5.5 кВт (160м3/ч) каждый
Тип электродвигателей перемещения	шаговые
Скорость рабочего хода, м/мин	0 – 10
Скорость холостого хода, м/мин	0 – 17
Частота вращения шпинделя, об/мин	0 – 18 000
Мощность шпинделя, кВт	6
Тип охлаждения шпинделя	воздушное
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Напряжение, В	380
Частота тока, Гц	50
Общая установленная мощность, кВт	18,5
Габаритные размеры станка в упаковке, мм	3450х2350х1650 мм
Масса станка (брутто), кг	1700

Все характеристики

Конструктив

Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбе по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.

Виды обрабатываемых материалов

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

Схема обработки

Комплектация

№	Наименование	Кол-во, шт.	Примечание
1	Электрошпиндель HQD, Китай.(воздушное охлаждение)	1	6 кВт 18 000 об/мин
2	Частотный преобразователь для плавного изменения оборотов электрошпинделя	1

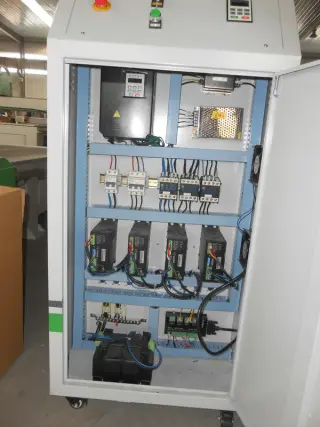

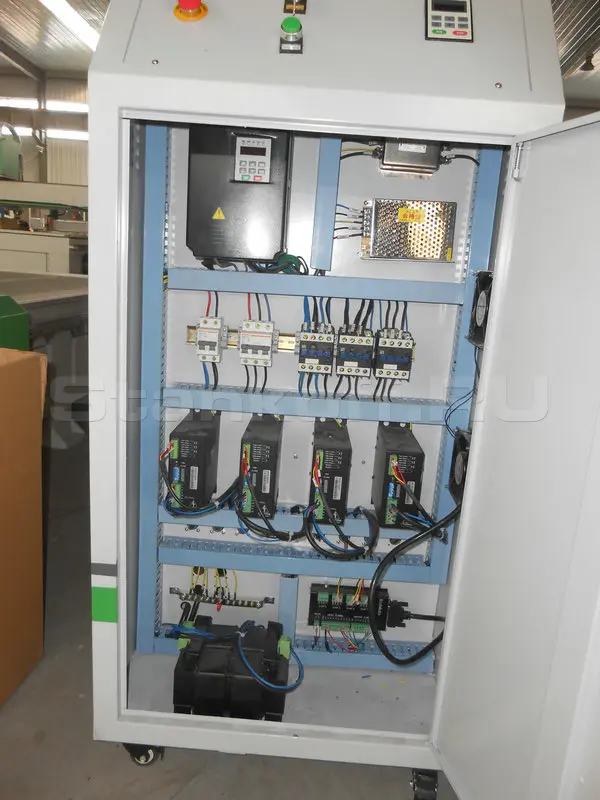

3	Шкаф с электрокомпонентами станка	1
4	Ручной пульт управления станком Rich Auto	1	A11 version
5	Датчик измерения и калибровки инструмента	1	Ручное позиционирование
6	Вакумный стол с «T-пазами» для возможности механической фиксации и сверх быстрой вакуумной.	1	вакуумный стол с T-пазами и 2 вакуумных насоса по 5.5 кВт (160м3/ч каждый),
7	Шаговые электродвигатели осевого перемещения	3
8	Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект)	3
9	Передача при помощи косозубых реек по осям Y, Z (комплект)	2
10	Шарико-винтовая передача по оси Z	1
11	Набор фрез для обработки дерева/МДФ/ДСП	1
12	Набор цанг (фиксация гайкой)	1	ER32

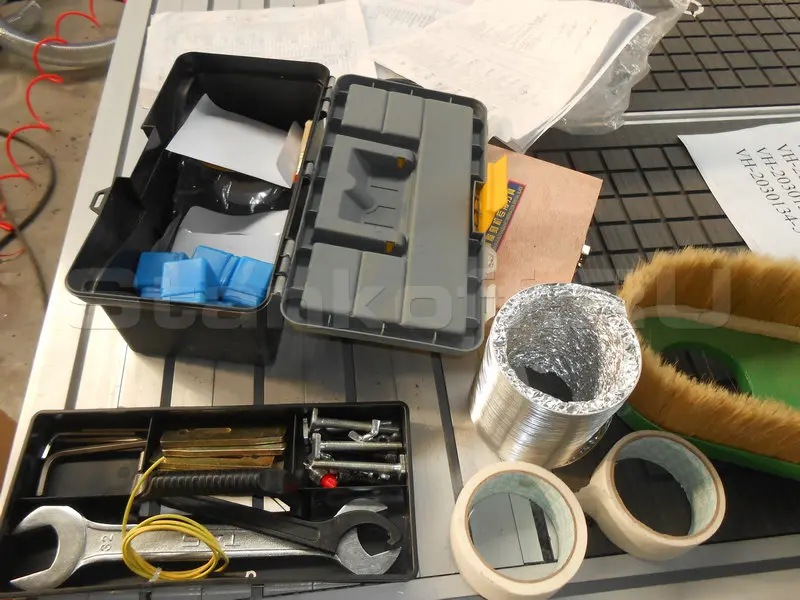

13	Набор гаечных ключей для обслуживания станка	1
14	Струбцина для механического крепления деталей	8
15	Ящик с ЗИП	1
16	Аспирационный кожух на шпиндель.	1
17	Компрессор	1
18	Пылеулавливающий агрегат	1
19	Комплект воздуховодов	1
20	Программное обеспечение	1	на русском языке
21	Руководство пользователя	1	на русском языке

Конструктивные особенности

Цельносварная станина

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.

Высокоточные линейные направляющие повышенной жесткости

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Высокопрецизионные шариковинтовые пары

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

Косозубая рейка по осям Х и У

Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

Вакуумный рабочий стол с «Т» - пазами для механического крепления

Алюминиевый рабочий стол, покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт (2 шт). Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты.

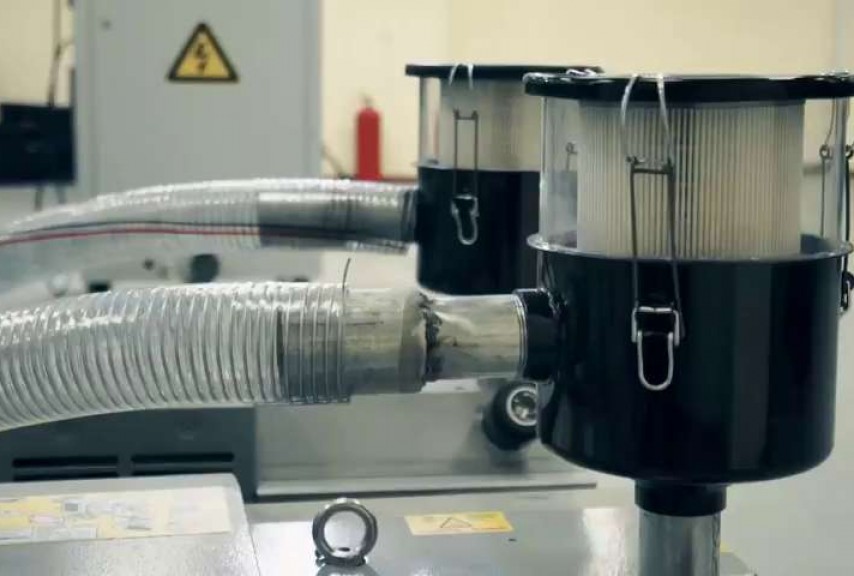

Два вакуумных насоса роторно-пластинчатого типа

В комплекте со станком поставляется 2 современных вакуумных насоса роторно-пластинчатого типа мощностью 5.5 кВт и производительностью 160 м3/час каждый.

Промышленный электрошпиндель 6 кВт - 18 000 об/мин «HQD» (Китай)

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (6 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой за которыми нужно следить).

Высокоточные шаговые двигатели

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

Датчик измерения и калибровки длины инструмента

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Пульт управления (RICH AUTO A11)

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.

Пылеулавливающий агрегат

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

Программное обеспечение «ArtCAM Express»

Программное обеспечение «ArtCAM Express»

С ArtCAM Express вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM Express позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

Кроме продажи надежного станка с ЧПУ мы поможем вам в:

оперативной доставке
шеф-монтаже данного оборудования
обучении работы вашего персонала
гарантийного и постгарантийного обслуживания

Характеристики

Размеры зоны обработки X и Y, наибольшие, мм	2000 х 3000
Перемещение шпинделя по оси Z, мм	230
Система смены инструмента	Ручная (цанговый)
Тип передачи по оси Z	ШВП
Тип передачи по оси X и Y	Косозубые рейки
Тип рабочего стола	Вакуумный стол с T-пазами и 2 вакуумных насоса по 5.5 кВт (160м3/ч) каждый
Тип электродвигателей перемещения	шаговые
Скорость рабочего хода, м/мин	0 – 10
Скорость холостого хода, м/мин	0 – 17
Частота вращения шпинделя, об/мин	0 – 18 000
Мощность шпинделя, кВт	6
Тип охлаждения шпинделя	воздушное
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Напряжение, В	380
Частота тока, Гц	50
Общая установленная мощность, кВт	18,5
Габаритные размеры станка в упаковке, мм	3450х2350х1650 мм
Масса станка (брутто), кг	1700
