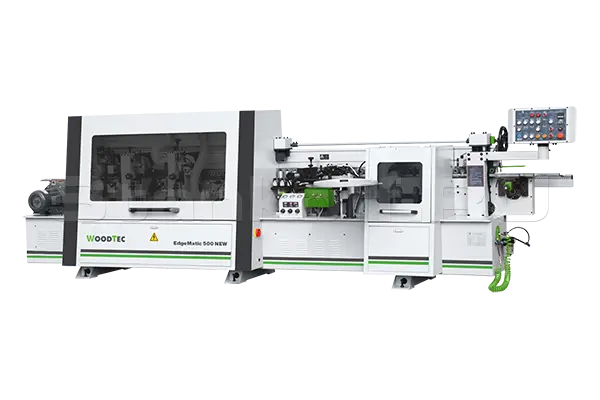

Станок для облицовывания кромок мебельных деталей EdgeMatic NEW 500

Name: Станок для облицовывания кромок мебельных деталей EdgeMatic NEW 500
Brand: WoodTec
Rating: 5 (3 reviews)

Сравнить Вопросы

WoodTec (Китай)

Краткие характеристики

Артикул: EdgeMatic 500 NEW
Мин. длина панели, мм: 120
Мин. ширина панели, мм: 80
Толщина панели, мм: 10 – 60
Толщина кромочного материала, мм: 0,4 - 3
Обороты пил, об/мин: 12000

Все характеристики

Конструктив

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Схемы обработки

Отличительные особенности

Увеличенная скорость подачи 0 - 23 м/мин;
Узел предварительного фрезерования;
Магазин подачи рулонного кромочного материала;
Бачок для клея-расплава с электронным блоком контроля температуры;
Регулировка количества наносимого клея;
Узел предварительной обрезки;
Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
Фрезерный блок для чистового снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея;
Узел полировки кромки с приводом от 2-х моторов.

Конструктивные особенности

Панель управления

Управление осуществляется с помощью пульта с монитором «Touch Screen».
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
Простое и понятное включение всех узлов.
В случае неисправности на дисплее появляется описание неисправности.

Узел предварительного фрезерования

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Узел оснащен электропневматическим управлением в горизонтальной плоскости, двумя моторами 2x2,2 кВт, 12000об/мин. (первый мотор работает в направлении подачи, второй против - для избежание сколов), макс припуск на обработку 3 мм.

Оснащается инструментом: 2 алмазные фрезы, высота фрез 42 мм

Блокировка подачи

Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

Клеенаносящий узел

Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

Зона прижима

Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.

Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.

Торцовочный узел

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.
Угол наклона 0° – 15°, 2 мотора по 0,37 кВт, 12 000 об/мин.
Оснащен 2 торцовочными пилами диаметром
Настройка
Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.

Обслуживание

Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

Черновой фрезерный узел

Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала.
Оснащен двумя высокочастотными двигателями 12 000 об/мин., расположенные один за другим, с вертикальными и горизонтальными круглыми копирами.
Имеет удобную настройку с помощью счетчиков с цифровой индикацией.
Двигатели фрезерного узла поворотные(15° - 45°) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента.
Двигатели 2 x 0,55 кВт попутного вращения.

Узел радиусной цикли

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. Оснащен эффективной системой аспирации с накопительным ящиком для стружки. Вся стружка собирается в ящике это исключает её попадание под копировальные кольца.
С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.

Полировальный узел

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

Электронные компоненты

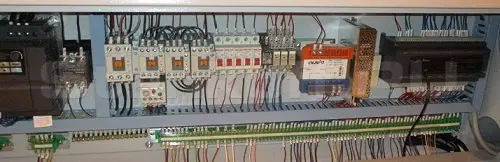

В электрическую часть входят 6-ть частотных преобразователей. Каждому узлу соответствует свой преобразователь, тем самым увеличивает стабильность работы узлов и ресурс электронных компонентов.
Система вентиляторов, охлаждает электронные компоненты, предохраняя их от перегрева.

Подъем прижимной балки

Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину.
На рисунке показан электропривод прижимной балки.

Характеристики

Параметры обработки
Мин. длина панели, мм	120
Мин. ширина панели, мм	80
Толщина панели, мм	10 – 60
Толщина кромочного материала, мм	0,4 - 3
Скоростные характеристики
Обороты пил, об/мин	12000
Общие характеристики
Операции	полировка; прифуговка; снятие свесов; торцовка; циклевка
Давление сжатого воздуха, Бар	6
Макс. мощность, кВт	12.5
Узел фрезерования свесов
Мощность главного мотора, кВт	2,220,370,55
Узел полировки
Кол-во операций, шт.	2
Кол-во дисков, шт	2
Клеевой узел
Объем клеевого резервуара, л	3,2
Габаритные размеры
Габаритные размеры станка, мм	5280 × 1100 × 1600
Габаритные размеры в упаковке
Вес, кг	2000
