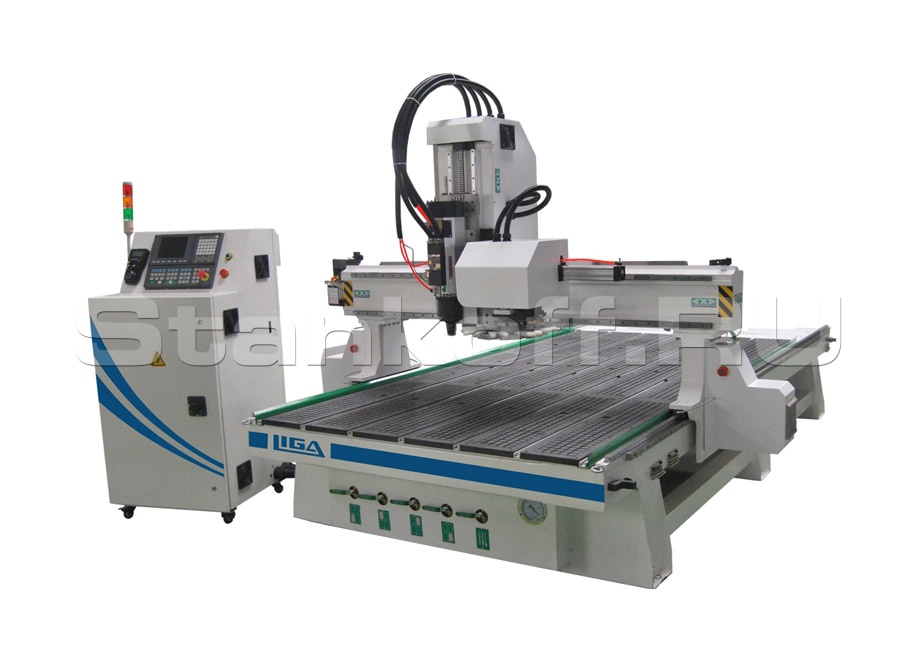

Фрезерный станок с ЧПУ с автоматической сменой инструмента LIGA RC2130S-ATC

Name: Фрезерный станок с ЧПУ с автоматической сменой инструмента LIGA RC2130S-ATC
Brand: LIGA Machinery
Rating: 5 (2 reviews)

Сравнить Вопросы

LIGA Machinery (Тайвань)

Краткие характеристики

Артикул LIGA RC2130S-ATC

Размеры рабочего стола, мм	2100 х 3100
Перемещение шпинделя по оси Z, мм	300
Тип передачи по осям X, Y	косозубая шестерня-рейка
Тип рабочего стола	Комбинированный вакуумный T-slot
Тип электродвигателей перемещения	Серводвигатели Yaskawa
Система смены инструмента	Автоматическая (револьверного типа)
Максимальная скорость рабочего хода, м/мин	0 — 30
Максимальная скорость холостого хода, м/мин	0 – 45
Частота вращения шпинделя, об/мин	0 –24 000
Мощность шпинделя, кВт	9,0
Тип охлаждения шпинделя	воздушное (независимое)
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Напряжение, В	380
Частота тока, Гц	50
Мощность вакуумного насоса, кВт	5,5 (2 шт.)
Производительность вакуумного насоса, м3/час	150
Габаритные размеры станка в упаковке, мм	4200х3300х2100
Масса станка (брутто), кг	2680

Все характеристики

Конструктив

Фрезерный станок с ЧПУ RC2130S-ATC предназначен для раскроя и 2D/3D фрезерования листовых материалов, таких как древесина мягких и твердых пород, композитные материалы (ДСП, ДВП, МДФ), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик.

Комплектация

Фрезерный станок — 1 шт.
Стойка управления — 1 шт.
Комплект ЗИП – 1шт.
Набор цанг – 1 комплект.
Патроны – 4шт.
Вакуумный насос — 2 шт.
Прижимы — 6 шт.
Гаечные ключи — 1 комплект.

Конструктивные преимущества

Надёжная и долговечная конструкция

Надёжная и долговечная конструкция: конструкция станины, созданная с анализом возникающих механических напряжений, исключает ее деформацию после процесса отпуска металла. Обработка станины на портальном ЧПУ станке с пятиосевой обработкой обеспечивает точные геометрические размеры.

Портал станка

Портал станка изготовлен с серьезным запасом прочности, широко разнесенные направляющие перемещения шпинделя позволяют преодолевать нагрузки, возникающие при высоких скоростях резания. Особое внимание мы уделили креплению портала на станке. Данная схема используется в тяжелом машиностроение и идеально подходит для работы при больших скоростях и нагрузках.

Комбинированный вакуумный стол с «Т» — пазами

Комбинированный вакуумный стол с «Т» — пазами – базовая конфигурация Рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» — пазами. Такая конструкция дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки.

Электрошпиндель

- Электрошпиндель, производства HSD (Италия)
- Мощность 9,0 кВт.
- Воздушное охлаждение.
- Высокий уровень надежности.
- Низкий уровень шума.
- Долговечность.

Серводвигатели перемещения по осям

- Производство Yaskawa, Япония
- Короткое время разгона и торможения.
- Качественный энкодер для высокоточного позиционирования и обработки

Линейные направляющие с автоматической смазкой

- Производство HIWIN, Тайвань
- Постоянная автоматическая смазка
- Плавное перемещение, тихая работа.

Косозубая-реечная передача по осям Y и X

Перемещение происходит за счет косозубой рейки тайваньской компании HIWIN. Точность-Скорость-Долговечность, три основных параметра по которым принято решение комплектовать наш станок этими рейками.

Шариковинтовая пара для перемещения по оси Z

- Прямой привод (редуктор).
- Высокоточная гайка с двойным маслогонным кольцом, защитой от пыли и смазкой.

Револьверный магазин на 8 инструментов

Револьверный магазин на 8 инструментов позволит существенно сократить операционное время обработки и оснастить станок различным инструментом необходимым для любой обработки ваших деталей.

Система контроля SYNTEC 6MD (Тайвань)

- Возобновление после остановки.
- Экономия ресурсов компьютера.
- Функция восстановления контрольных точек.
- Прогноз оставшегося времени работы.
- Инвертор производства DELTA (Тайвань).
- Электрошкаф с принудительным охлаждением.

Высокопроизводительный вакуумный насос

Обеспечивает надежную фиксацию заготовок

Защитный кабель канал

Защитный кабель канал имеет закрытое исполнение, что препятствует попаданию пыли и твердых частиц во время работы станка.

Шкаф управления

Шкаф управления выполнен в пылезащищённом варианте.

Автоматическая система смазки

Автоматическая система смазки осуществляет смазку подшипников по осям.

Характеристики

Размеры рабочего стола, мм	2100 х 3100
Перемещение шпинделя по оси Z, мм	300
Тип передачи по осям X, Y	косозубая шестерня-рейка
Тип рабочего стола	Комбинированный вакуумный T-slot
Тип электродвигателей перемещения	Серводвигатели Yaskawa
Система смены инструмента	Автоматическая (револьверного типа)
Максимальная скорость рабочего хода, м/мин	0 — 30
Максимальная скорость холостого хода, м/мин	0 – 45
Частота вращения шпинделя, об/мин	0 –24 000
Мощность шпинделя, кВт	9,0
Тип охлаждения шпинделя	воздушное (независимое)
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Напряжение, В	380
Частота тока, Гц	50
Мощность вакуумного насоса, кВт	5,5 (2 шт.)
Производительность вакуумного насоса, м3/час	150
Габаритные размеры станка в упаковке, мм	4200х3300х2100
Масса станка (брутто), кг	2680
