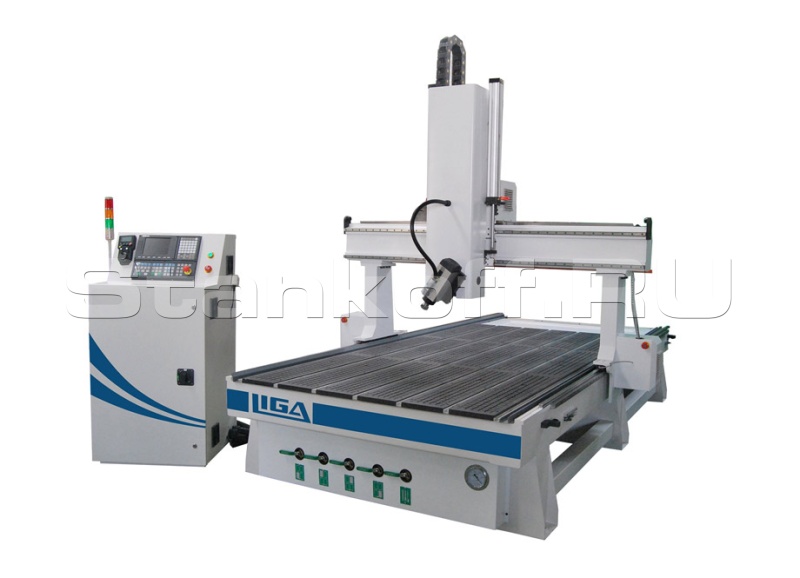

Четырех осевой фрезерный станок с ЧПУ LIGA RC1325RH

Name: Четырех осевой фрезерный станок с ЧПУ LIGA RC1325RH
Brand: LIGA Machinery
Rating: 5 (4 reviews)

Сравнить Вопросы

LIGA Machinery (Тайвань)

Краткие характеристики

Артикул LIGA RC1325RH

Размеры зоны обработки X и Y, наибольшие, мм	1300 х 2500
Перемещение шпинделя по оси Z, мм	450
Перемещение по оси С (4-я ось)	180°(±90°)
Тип передачи по осям X, Y	косозубая шестерня-рейка
Тип рабочего стола	Комбинированный вакуумный с «Т»- пазами крепления
Тип электродвигателей перемещения	Сервомоторы
Система смены инструмента	ручная
Максимальная скорость рабочего хода, м/мин	0 — 20*
Максимальная скорость холостого хода, м/мин	0 – 40
Частота вращения шпинделя, об/мин	0 – 18 000
Мощность шпинделя (HSD Италия), кВт	4,5
Тип охлаждения шпинделя	воздушное
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Производительность вакуумного насоса, м3/час	160
Мощность вакуумного насоса, кВт	5,5
Напряжение, В	380
Частота тока, Гц	50
Габаритные размеры станка в упаковке, мм	3400х2100х2800
Масса станка (брутто), кг	2200

Все характеристики

Конструктив

Фрезерный станок с ЧПУ LIGA RC1325RH предназначен для раскроя и 2D/3D фрезерования листовых материалов, а также для 4-х осевой обработки криволинейных поверхностей.

Комплектация

Фрезерный станок — 1 шт.
Стойка управления — 1 шт.
Соединительный кабель — 1 шт.
Датчик инструмента — 1 шт.
Вакуумная станция – 1шт.
Комплект ЗИП – 1шт.
Программное обеспечение – 1шт.
Паспорт станка — 1 шт.

Особенности конструкции

Комбинированный вакуумный стол

Комбинированный вакуумный стол с «Т» — Пазами – базовая конфигурация Рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» — пазами. Такая конструкция дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки. Рабочий стол разделен на 4 вакуумные зоны. Можно использовать различные комбинации расположения изделий на столе в зависимости от их формы и материала.

Портал станка

Портал станка изготовлен с серьезным запасом прочности. Особое внимание уделили креплению портала на станке. Данная схема используется в тяжелом машиностроение и идеально подходит для работы при больших скоростях и нагрузках.

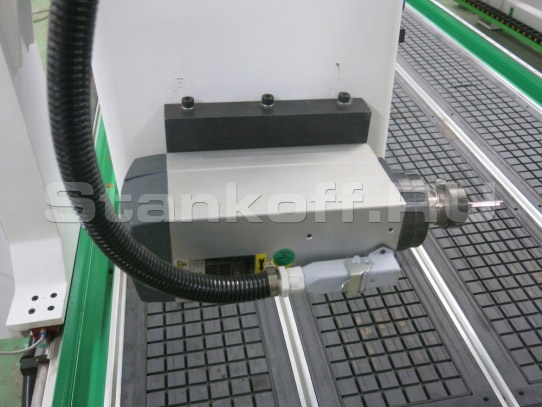

Электрошпиндель

Электрошпиндель HSD, производства Италия. Мощность 4,5 кВт. Воздушное охлаждение. HSD является динамично развивающимся предприятием, расположенном в самом сердце производства мебели Пезаро (Италия), на родине многочисленных компаний, работающих в деревообрабатывающей отрасли. HSD сегодня занимает лидирующие позиции в Европе и Азии, этими шпинделями комплектуют свои станки ведущие европейские и азиатские производители оборудования.

Серводвигатели Yaskawa (Япония)

Серводвигатели Yaskawa (Япония) перемещения по осям: позволяют быстро и точно производить обработку материала, точность 0,01мм.

Линейные направляющие

Производство HIWIN, Тайвань. Плавное перемещение, тихая работа. Крупнейший в мире производитель.

Косозубая-реечная передача по осям Y и X

Перемещение по осям Y и Х происходит за счет косозубой рейки. Точность-Скорость-Долговечность, три основных параметра по которым принято решение комплектовать наш станок косозубоми рейками.

Шариковинтовая пара для перемещения по оси Z

Прямой привод. Увеличенная высота по оси Z до 450 мм. Высокоточная гайка с двойным маслогонным кольцом, защитой от пыли и смазкой.

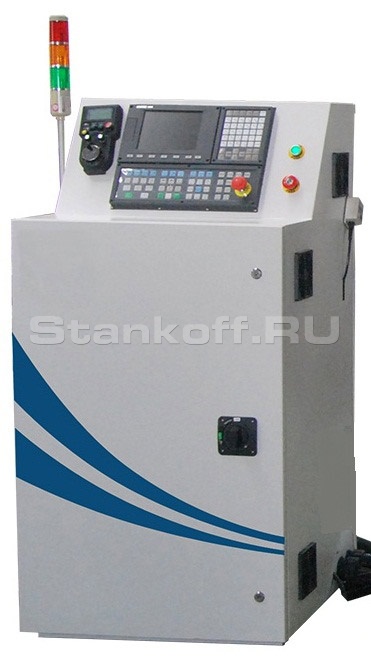

Система контроля SYNTEC – 6MD (Тайвань)

Синхронизация по четырем осям. Возобновление после остановки. Экономия ресурсов компьютера. Функция восстановления контрольных точек. Прогноз оставшегося времени работы. Инвертор производства DELTA (Тайвань). Электрошкаф с принудительным охлаждением.

Высокопроизводительный вакуумный насос

Высокопроизводительный вакуумный насос: обеспечивает надежную фиксацию заготовок.

Централизованная система смазки

Централизованная система смазки обеспечивает смазку узлов и агрегатов требующих обслуживание.

Датчик измерения и калибровки инструмента

Простота установки инструмента. Предотвращает ошибки оператора. Удобное и точное измерение длины инструмента. Магнитное устройство датчика исключает тормозные удары.

Закрытый кабель канал

Закрытый кабель канал предотвращает загрязнения проводов и их деформацию.

Электрошкаф

Электрокомпоненты соответствуют стандартам СЕ. Пыленепроницаемость электрошкафа гарантирует работу электрокомпонентов даже в условиях запыленной окружающей среды.

Характеристики

Размеры зоны обработки X и Y, наибольшие, мм	1300 х 2500
Перемещение шпинделя по оси Z, мм	450
Перемещение по оси С (4-я ось)	180°(±90°)
Тип передачи по осям X, Y	косозубая шестерня-рейка
Тип рабочего стола	Комбинированный вакуумный с «Т»- пазами крепления
Тип электродвигателей перемещения	Сервомоторы
Система смены инструмента	ручная
Максимальная скорость рабочего хода, м/мин	0 — 20*
Максимальная скорость холостого хода, м/мин	0 – 40
Частота вращения шпинделя, об/мин	0 – 18 000
Мощность шпинделя (HSD Италия), кВт	4,5
Тип охлаждения шпинделя	воздушное
Тип цанги	ER32
Посадочный диаметр инструмента, наибольший, мм	20
Производительность вакуумного насоса, м3/час	160
Мощность вакуумного насоса, кВт	5,5
Напряжение, В	380
Частота тока, Гц	50
Габаритные размеры станка в упаковке, мм	3400х2100х2800
Масса станка (брутто), кг	2200
